Lutheria, haciendo mi viola (necesito ayuda)

fabi0611
#37 por fabi0611 el 18/08/2012
ahí las corregí... estaban mal subidas... perdón..
Subir
1
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Boss Katana 50 MKII
    249 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Ruso López
#38 por Ruso López el 18/08/2012
joder, ver como te esta quedando me da una envidia (envidia sana eh...) porque a mi también me gustaria hacer una.
Subir
fabi0611
#39 por fabi0611 el 18/08/2012
Entonces hacete una Camarada.!! es una hermosa experiencia.. y uno se siente bien con cada paso que da.. y viendo como de a poco va tomando forma.. Hace mucho tiempo que estoy trabajando en este proyecto.. y aprendí mucho en el camino.. cometiendo errores.. investigando.. preguntando.. leyendo.. y demás... Si tenes la inquietud de hacerlo.. no lo dudes más.. y HACELO.!! acá esta lleno de gente con buena predispocición para ayudar.. desde ya contá conmigo para cualquier duda que puedas tener.. todavía no se mucho.. pero a lo mejor una mano te puedo dar.!! Saludos.!!
Subir
fabi0611
#40 por fabi0611 el 18/08/2012

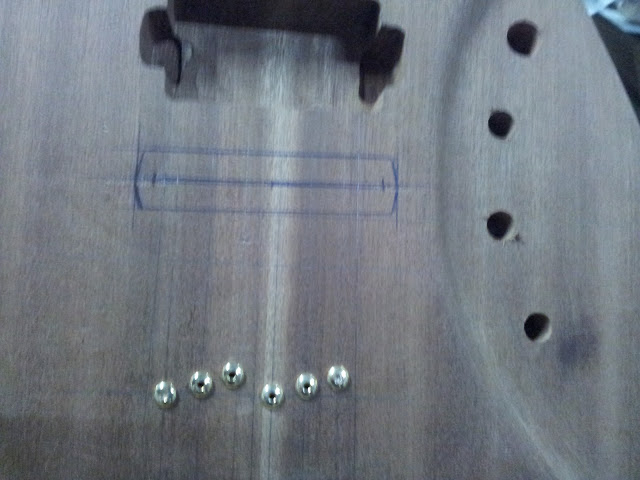

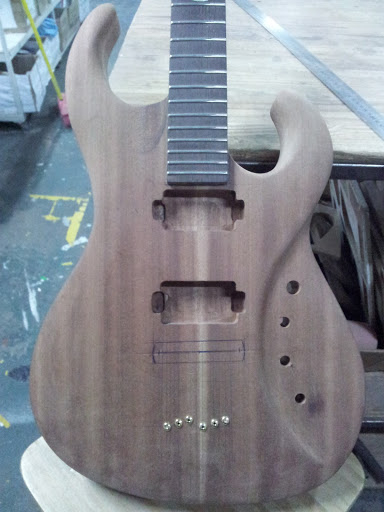

Llegó el momento de las perforaciones para los potes... y la cavidad para el circuito..



Si mal no recuerdo.. las cavidades de los potes.. las hice con una broca de 3.. y la de la llave.. con una de 5
Subir
fabi0611
#41 por fabi0611 el 18/08/2012

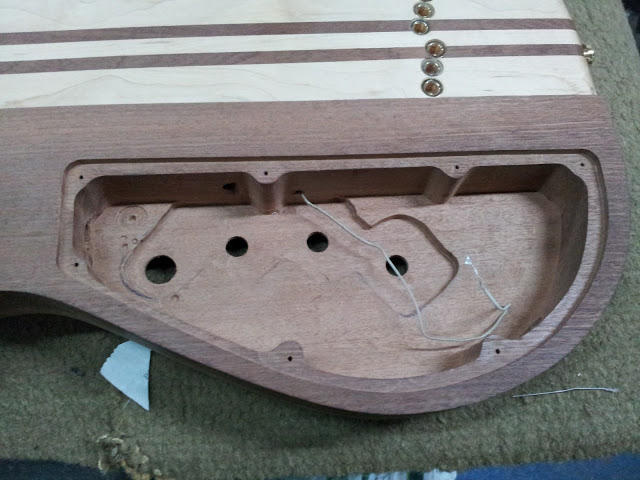

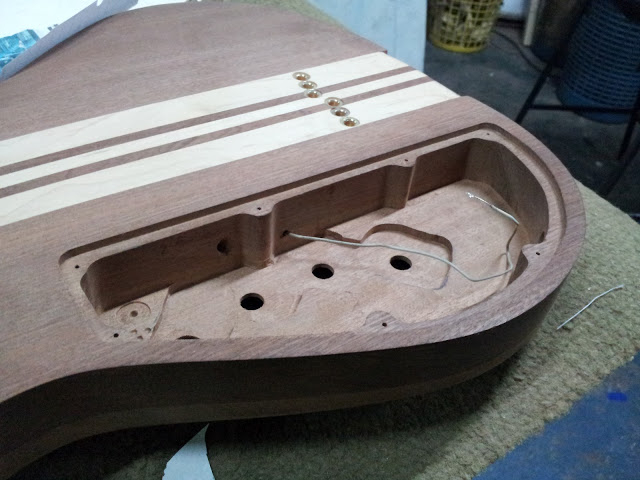

Acá esta la cavidad del circuito...


Para hacer la cavidad.. primero la dibujé siguiendo el diseño de la viola... y desp hice dos plantillas una con la cavidad.. con esas columnas para los tornillos.. y desp una un poquito más grande.. para apoyar la tapa..
probando los potes.. me dí cuenta.. que tenía diferencias de espesor.. así que tenía que rebajar mas.. pero no lo hice sobre toda la cavidad.. xq me iba a quedar muy angosto.. con peligro de que se parta la madera al primer golpe..


(ese cable que se ve ahí es la masa del puente.. ya esta colocada.. xq ya puse los pivotes del puente,,)


Nótese los ferrules posteriores.. que ya los embutí y quedaron un milímetro por debajo del nivel de la madera...
me parece que queda mas estético.. y va a ser mas fácil para lijar...
aparte de eso.. quiero que quedé lo mas limpio posible el diseño.. osea,, no me gustan los pickguard.. ni las tapa de circuito de plástico.. ni esas cosas..
la tapa del circuito va a ser de Caoba.. de la misma tabla que las alas..
Subir
Ruso López
#42 por Ruso López el 18/08/2012
#39
me has convencido, en cuanto pueda voy a por maderas a la carpinteria
Subir
Buzkashi
#43 por Buzkashi el 18/08/2012
+1
Otro que se suma con la espectativa de ir cogiendo recursos para fabricar la mía.
Subir
fabi0611
#44 por fabi0611 el 18/08/2012
Buenísimo.. es lo mismo que hago yo.. me la paso viendo foros y vídeos.. para sacar todas las ideas posibles..
Hay mucha gente que suma por estos pagos..!!
Subir
fabi0611
#45 por fabi0611 el 18/08/2012
La Tapa del Circuito

Lo que hice es tomar un recorte de madera que me quedo de las alas..
Lo bueno de esto es que es la misma madera,,, así que queda con el mismo tono.. la misma veta... que es lo que mas me gusta.. ni loco le pondría una tapa de plástico.. de algún color..
Me parece que queda mucho mas lindo.. cuando la tapa queda madera... (cuando el acabado del cuerpo también es de madera.. si va de color... la pala debería combinar con el color del cuerpo.. siguiendo una linea de diseño...)

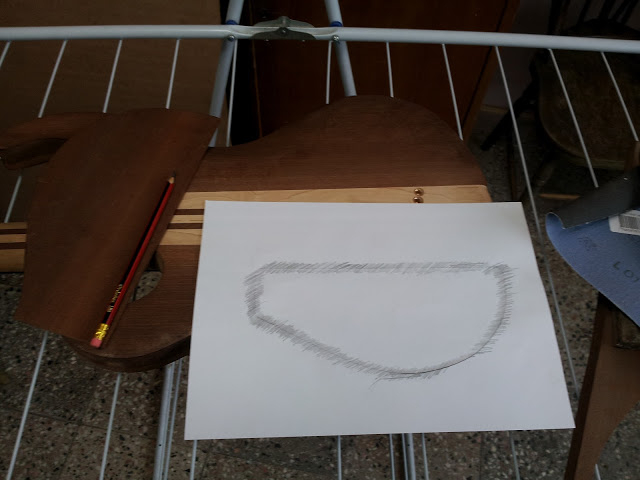

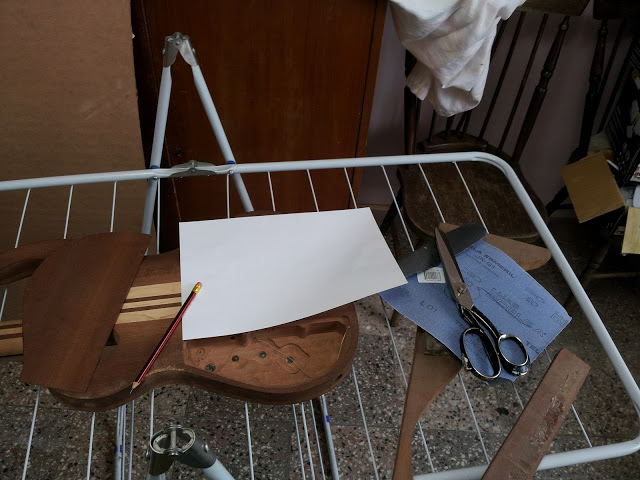

bueno,,, entonces.. arranqué por copiar en un papel la forma de la tapa..


ahí quedó copiada...

es un sistema de lo mas rustico y efectivo..

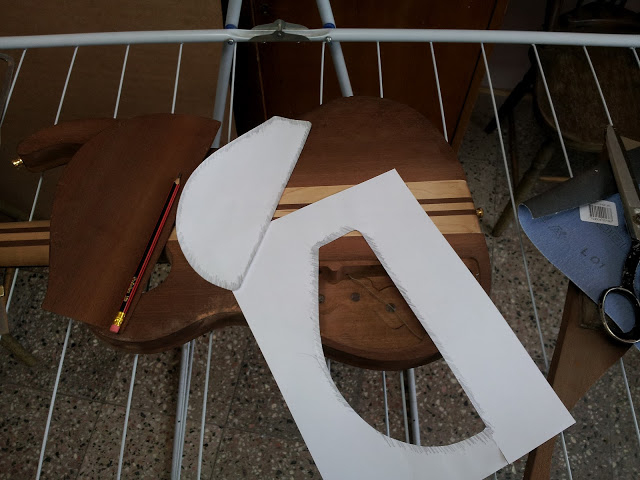

desp cortás la hoja.. y te queda la plantilla para el corte...

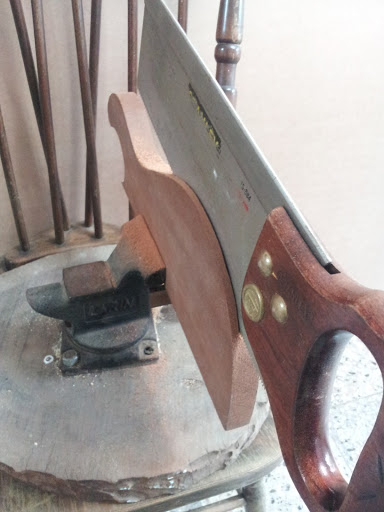

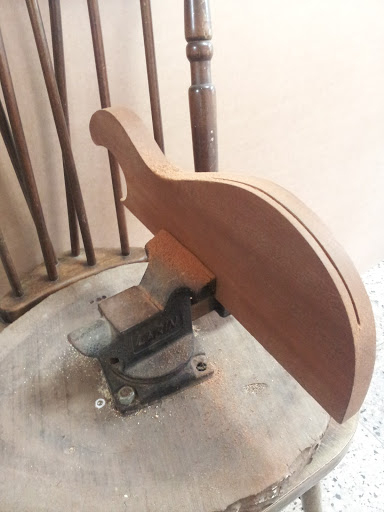

lugó tenia que cortar el ala.. para separar la pieza que nesesitaba...


un trabajo chino.. que hubiera sido mucho mas facil con una sierra sin fin... pero bueno.. hasta que pueda comprar una.. algunas cosas se hacen a pulmón...

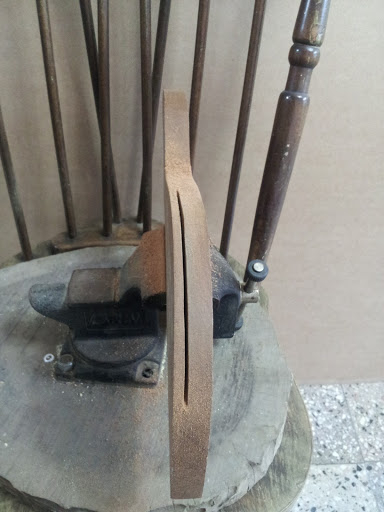

acá esta la pieza separada del ala..

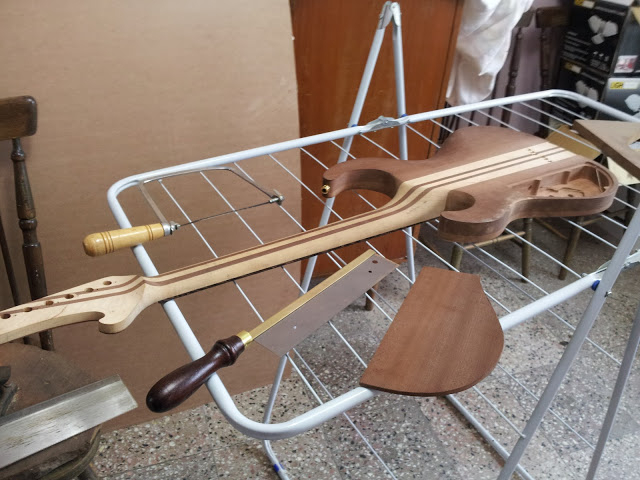

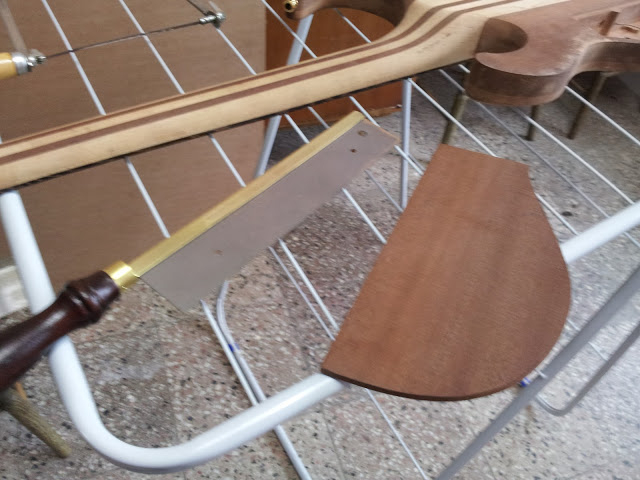

luego siguió colocar la plantilla sobre la pieza.. y darle con la sierra caladora de mano... hasta tener la forma aproximada..
y lijar.. hasta llegar a la forma deseada..!! (no me di cuenta y no saqué fotos de eso... "mala mia")

desp marqué las posiciones donde estan los pilares de la cavidad conde van los tornills.. y perforé ..

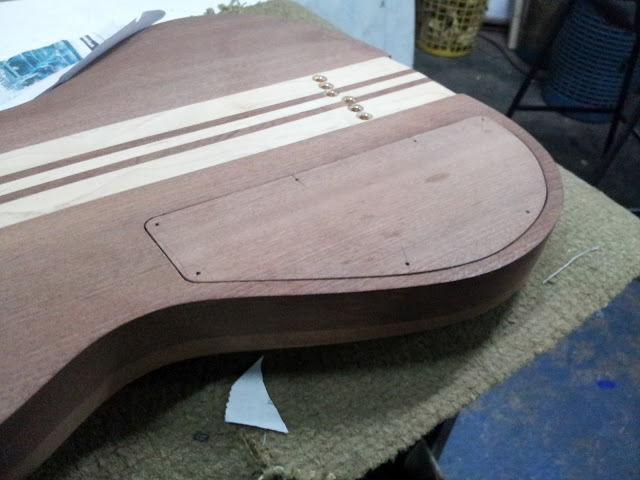

y así es mas o menos como quedó-- por el momento.. todavía necesita trabajo...


pero va quedando muy linda...
Subir
dr_cinicvs
#46 por dr_cinicvs el 18/08/2012
estas seguro que en ese hueco taan angosto cabra la electronica??
Subir
fabi0611
#47 por fabi0611 el 19/08/2012
mi detector de sarcasmos no anda.. no se si lo decís en serio... dr_cinicvs
Asumiendo que si...
La cavidad ocupa las de la mitad del ala.. entra todo y de hecho me sobra espacio...

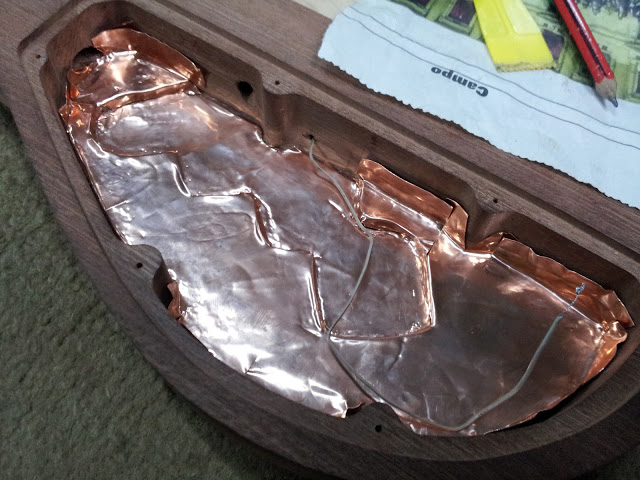

aprovecho el envión y subo las imagenes de la caja de Faraday..

primero dejo la definicion que encontre en Wiki.. que me pareció muy simple.. (solo tomo algunos fragmentos del articulo)

El efecto jaula de Faraday provoca que el campo electromagnético en el interior de un conductor en equilibrio sea nulo, anulando el efecto de los campos externos. Esto se debe a que, cuando el conductor está sujeto a un campo electromagnético externo, se polariza, de manera que queda cargado positivamente en la dirección en que va el campo
Se pone de manifiesto en numerosas situaciones cotidianas, por ejemplo, el mal funcionamiento de los teléfonos móviles en el interior de ascensores o edificios con estructura de rejilla de acero.

Funcionamiento
El funcionamiento de la jaula de Faraday se basa en las propiedades de un conductor en equilibrio electrostático. Cuando la caja metálica se coloca en presencia de un campo eléctrico externo, las cargas positivas se quedan en las posiciones de la red; los electrones, sin embargo, que en un metal son libres, se mueven en sentido contrario al campo eléctrico y, aunque la carga total del conductor es cero, uno de los lados de la caja (en el que se acumulan los electrones) se queda con un exceso de carga negativa, mientras que el otro lado se queda sin electrones (carga positiva).

Ahora si a lo nuestro..

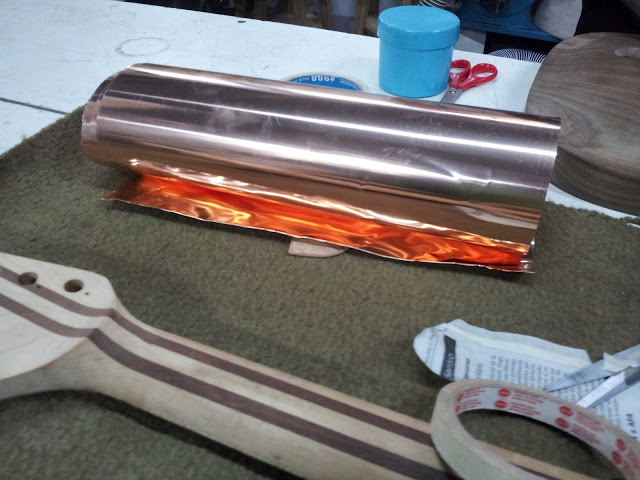

primero los materiales... El cobre lo compre en una casa que vendía este material.. aluminio y bronce.. para uso industrial.. no me vendían menos de un metro.. y el espesor mínimo.. era de una décima (de pulgada si no me equivoco)


luego usé un procedimiento igual al de la tapa del ciucuito.. copiando el molde con una hoja de papel y paliz..


desp el resto del fondo... para hacer esto.. hice todo el fondo.. y desp corte con un cutter la cavidad mas baja..

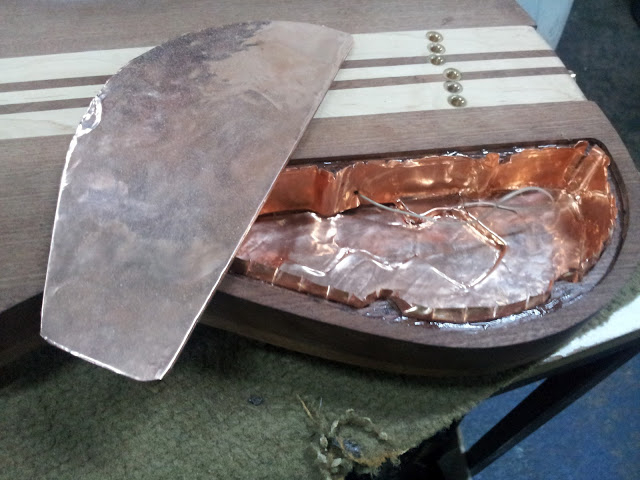

y aca listos los el fondo y los laterales... juanto a la tapa.. solo me resta repujar los bordes.. y soldar todas las uniones..

desp muestro como queda terminado.!
Subir
fabi0611
#48 por fabi0611 el 19/08/2012
las ultimas dos fotos no me las subió... son estas..


desp el resto del fondo... para hacer esto.. hice todo el fondo.. y desp corte con un cutter la cavidad mas baja..


y aca listos los el fondo y los laterales... juanto a la tapa.. solo me resta repujar los bordes.. y soldar todas las uniones..
