Lutheria, haciendo mi viola (necesito ayuda)

Ya tengo los Mics..

Al final me decidí.. por unos Nacionales... (soy argentino.. dicho sea de paso..)

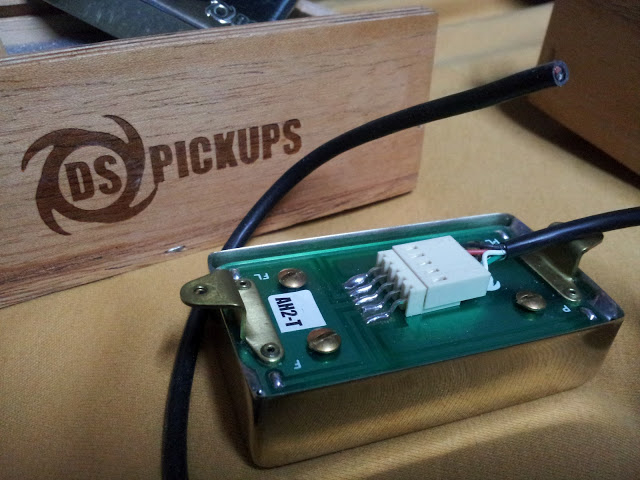

La marca es DS Pickups.. y compré el AH1-T para el Neck y el AH2-T para el Bridge



Hace tiempo que por estos pagos.. están saliendo productos interesantes... Como el caso de los Mics DS..
tienen una gran sonido.. y unas terminaciones hermosas..


ademas de venir con las conexiones con los cuatro cables.. lo cual ya es norma..




y con el easy conector.. lo cual ahorra un poco de laburo..


hasta el packaging es lindo..jajaj

Acá les dejo el link de DS por si quieres saber mas..
http://www.dspickups.com.ar/Home_spanish.htm

Acá estan las pruebas de audio de los modelos..
http://www.dspickups.com.ar/audio_humbuckers_alnico%20V_spanish.htm

hey gran trabajo. sin duda va a que dar de maravilla. los mics se ven muy bonitos, hasta la caja

Si estan muy bonitos.. Gracias.!! Las cajitas estan hechas en enchapado de cedro..

cree un hilo.. para consultar por el circuito.. para saber si esta bien diagramado o no.. pero no recibió ninguna visita.. nose xq será-- así que lo subo acá... a lo mejor.. por este lado tengo mas suerte,,, xq me tiene con muchas dudas el asunto..

aca dejo la imagen...



saludos..!!

segun frasco.. que amablemente me revisó la tarea.. el problema de mi diagrama anterior está en el tono...
paso a citarlo--

" Frasco hace 21 horas
Compañero... el tono está mal....

si pones el tono asi, siempre funcionarán las dos pastillas a la vez, pues actua de puente entre ambos volúmenes eliminando cualquier independencia de estos dos circuitos.

Tienes que tomar el tono a la salida del selector o a la llegada al jack."


sería mas o menos así..



parece un poco complicado de soldar... desp les cuento..

Accesorios y electrónica

Este es el sujeta-correa que me compre.. un schaller,, muy lindo..








acá probando como quedarían en la guitarra




realmente muy bonitos...

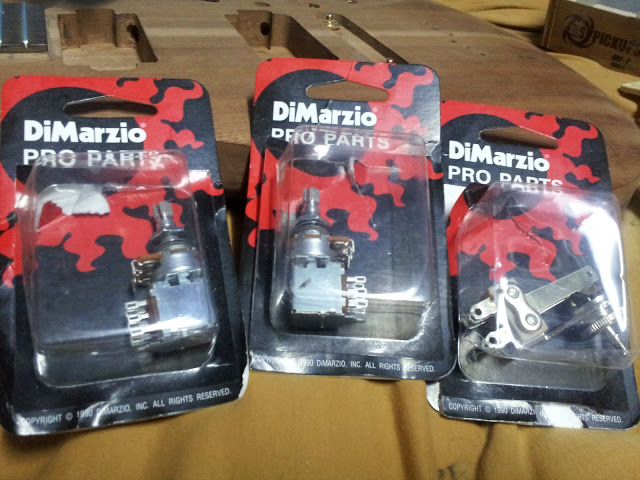

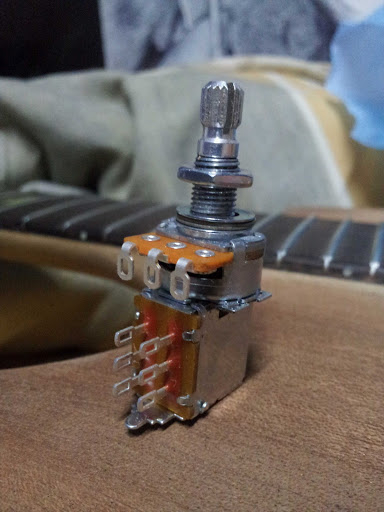

Los potes y la llave selectora.. dos push pull dimarzio de 500.. una llave de 3 posiciones dimarzio, un pote de 500 Alpha, y un Jack tubular estereo...







La llave de tres



El Jack

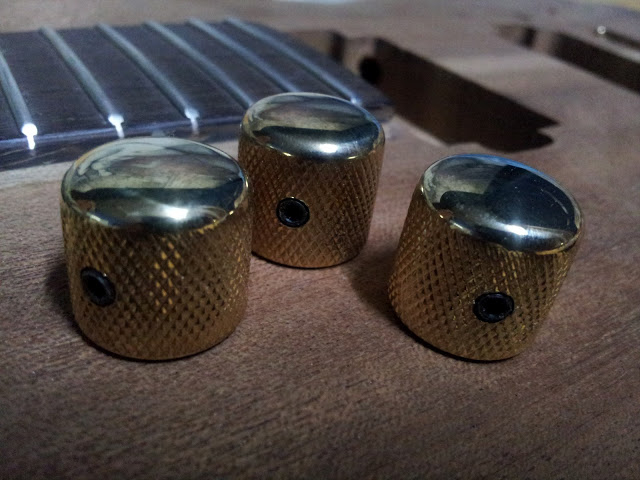

Las perillas

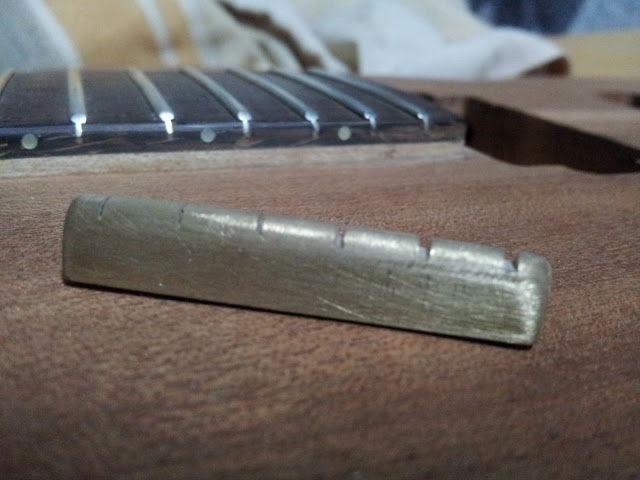

La cejilla... la hice a partir de una barra de bronce..
Fue un laburo arduo hacer eso... todavía falta pulirla.. pero ya casi está..

se encuentra calibrada para cuerdas 010..

dr_cinicvs escribió:

estas seguro que en ese hueco taan angosto cabra la electronica??

fabi0611 escribió:

mi detector de sarcasmos no anda.. no se si lo decís en serio...

claro que lo decia en broma, me ha parecido un hueco un poco exagerado para la electronica, pero mejor, asi no tienes problemas de espacio

como va? sigue avanzando??

#57

jajajaj me parecio.. pero a lo mejor me reia.. y resultaba ser en serio.. hay de todo por la web...

ya la estoy terminando.. le estoy dando la lijada final.. y desp va el aceite...

cdo termine la subo.!
saludos.!!

que loco xDDD! BUENA

sabes que.. no me gusta la guitarra que estas fabricando........ME ENCANTAAAA!!!!!!!... viejooo, esta genial el diseño, la tapa de la electronica, las pastillas, definitivamente es un proyecto super interesante y lo sigo arduamente hasta ver el resultado final, que ya de por si es hermoso, y no quiero aun imaginarme el sustain que tendra esa bomba.. algun dia me gustaria poder llegar a fabricar algo de tanta calidad como tu, por ahora estoy en el proyecto de lijar y repintar una charvel superstrat.. mi primer proyecto.. pero me sirve para ganar algo de experiencia ja ja..de verdad te Felicito y te mando saludos desde Mexico..
