Fernandes sustainer casero

#1 por Beck Garcia el 16/08/2015

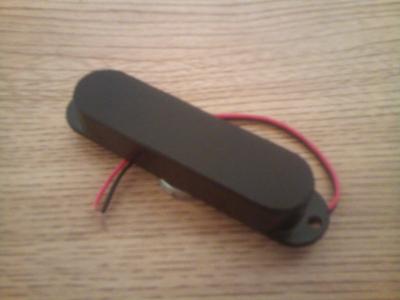

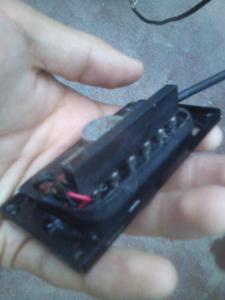

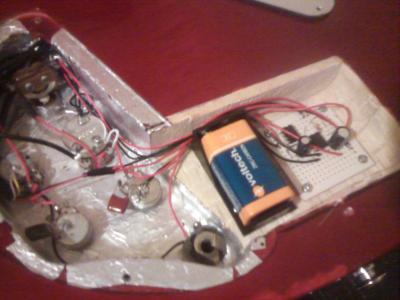

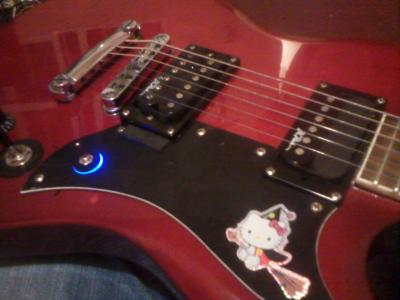

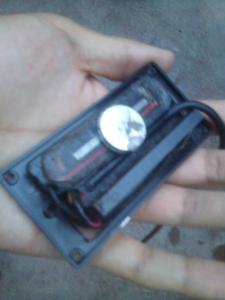

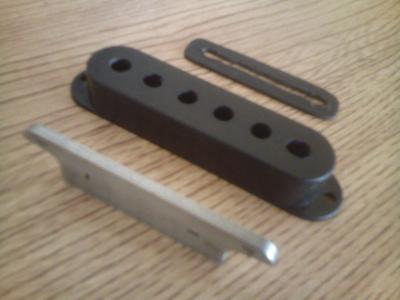

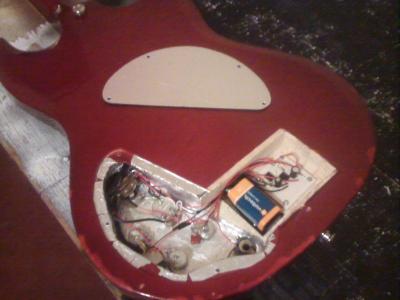

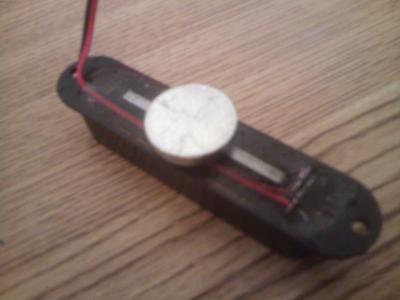

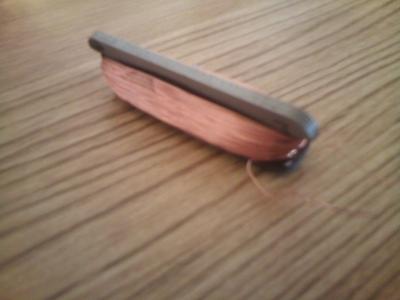

Hola amigos les comparto mi proyecto de construcsion de un sustainer casero XD
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3
#2 por Di Romein el 16/08/2015

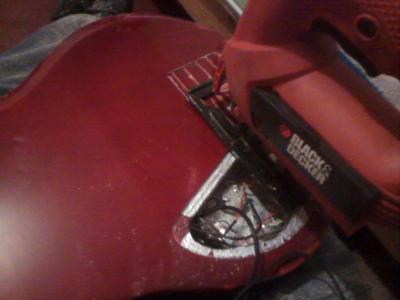

Hay.... no soporto ver como hacen nuevos agujeros a una guitarra....

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#3 por LANDA el 17/08/2015
Que extraño es ese circuito. Se ve muy simple , pero interesante. Por favor, un videito a ver como trabaja amigo. :bien:
Subir
#4 por Beck Garcia el 18/08/2015
Subir
1
#5 por pyngwie el 18/08/2015
oye pues te ha quedado cojonudo. muy buen trabajo amiguete :bien:

"hay 2 cosas infinitas: el universo y la estupidez humana aunque no estoy seguro del universo..."
A. Einstein.

"sólo sé seguras 2 cosas; una es que tengo que morir, la otra es que esa muerte no será de parto."
Federico Mascachapas

Subir
#6 por Beck Garcia el 18/08/2015
Muchas gracias pyn&wie ojala alguien mas lo haga tambien :)
Subir
#7 por malditogatito el 18/08/2015
Wow!!!!, me gusta y tengo alguna guitarra a la que se lo podría meter.

Pero no tengo ni idea de electrónica y el esquema de la foto me parece un jeroglífico :)

Sería mucho pedir si pudieses indicarnos la lista de los materiales y un dibujo sobre como van conectados?
Subir
#8 por LANDA el 22/08/2015
Gracias por poner video. Felicitaciones, trabaja bastante bien. Cuando tenga un tiempo intentaré hacerme uno en mi guitarra de pruebas, tal vez con algunas modificaciones. Gracias por el aporte compañero. :okis: :okis:
Subir
#9 por heavicente el 22/08/2015
Me uno a la peticion, publica los materiales y explica como lo has hecho, llevo dias investigando sobre esto!
Subir
#10 por Deybyd Jimenez el 08/09/2015
#9 que tal amigo, diste con el procedimiento y los materiales? Yo por ahi vi uno, pero el circuito era muchisimo mas complicado, si quieres te paso el video, eso si! el tipo no explica mucho o yo no le he entendido lo suficiente :D

Nada mejor que improvisar algo y cervezas frias para pasar el rato :D

Subir
#11 por Beck Garcia el 09/09/2015
El circuito en realidad solo consiste en un pre amplificador y un amplificador principal, existen varios circuitos algunos utilizando un transistor como pre amplificador y un integrado lm386 como amplificador de potencia, yo decidi utilizar solo 2 integrados lm386 pues uno funciona como pre amplificador y el segundo como amplificador principal, decidi hacerlo asi por que teniendo el lm386 como previo real mente no importa la impedancia de la pastilla del puente se puede utilizar bien una pastilla generica de entre 4,5,6,7,8 homs y funcionara perfecta mente, bien se puede utilizar en una stratocaster con pastillas single coil sin problemas por que los circuitos que he visto no toman en cuenta la impedancia de la pastilla del puente lo cual es muy importante el lm386 tiene la opcion de amplificar de sobra la señal puenteando el pin 1 y 8 consiguiendo asi el sonido distorsionado lo que facilita que las cuerdas 1,2 y 3 vibren sin dificultad (otro problema de algunos circuitos), el circuito original de Fernandes tiene un pre amplificador bastante potente con la opcion de regular la amplificasion por eso decidi construirlo asi y en realidad es muchisimo mas facil de construir que algunos otros, los materiales que utilize para el circuito fueron
1- una placa fenolica pequeña
2- 2 integrados LM386
3- 2 capacitores de 220micro faradios

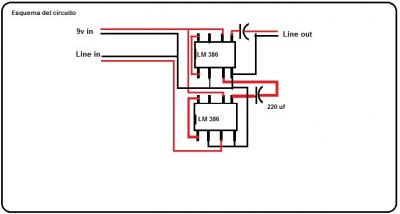

y muchos pero muchos cables, el esquema que anexe explica como soldar los pines de los amplificadores asi como indica por donde entra la alimentacion de 9v, la entrada de audio y la salida hacia el emisor sustainer.
Subir
#12 por Beck Garcia el 09/09/2015
[url][/url]https://www.facebook.com/100006134055221/videos/vb.100006134055221/1580745972139856/?type=3&theater
