CONVERSION Harley Benton GA5 5W. a Marshall Plexi-JCM800

#1 por jaropda el 25/10/2012
Hola buenas a todos, os tengo preparado un proyecto un tanto distinto de los que ya hay y muchos y muy buenos por cierto....gracias a los grandes : Sinner,Pablo,Nakonzaid,Frasco,etc.

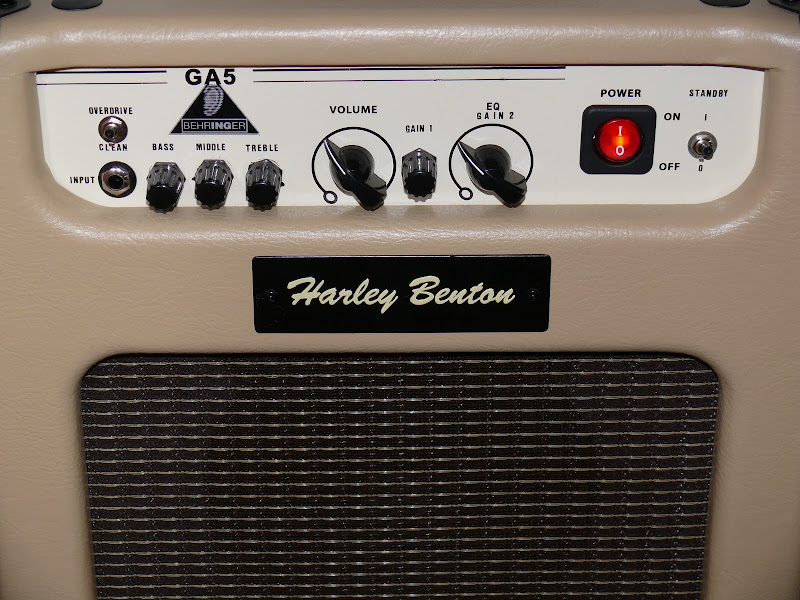

ESTE ES EL HARLEY BENTON GA5 con mis primeras mods hechas por mi

Lo cambiaremos de aspecto por dentro y por fuera...


Ésta vez es tener la posibilidad de construir en una misma placa -por cierto comprada en la web y de altisima calidad-

* un PLEXI 1959 de dos canales:brillo y oscuro con un solo input,dos volumenes independientes,control de tonos :graves,medio y agudos,power y standby. ó
* el famoso JCM800:con gain,master volumen,control de tonos:graves,medios y agudos,power y standby con una potencia de unos potentes 5 watios.

Todo ello reutilizando partes del GA5 ó valve junior que es lo mismo:el mueble,el cono, el chasis,los trafos,etc.si bien es cierto yo tengo cambiado el cono por un Jensen Cerámico C8R,y un trafo de salida Hammond 125DSE de 10 w.
Cuantos más componentes de calidad pongas,mejor sonará el asunto.
La placa antigua y los potes no se utiliza.

Ya estoy en fase de pruebas,test de medidas de voltajes y sonido....en breve colgaré fotos documentación,etc.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
EN LA PAGINA WEB HAY UN MANUAL PARA DESMONTAR EL AMPLI Y COMENZAR PASO A PASO EL MONTAJE.

Ésta es la PCB donde montaremos todo el proyecto,la placa es de altisima calidad doble capa.

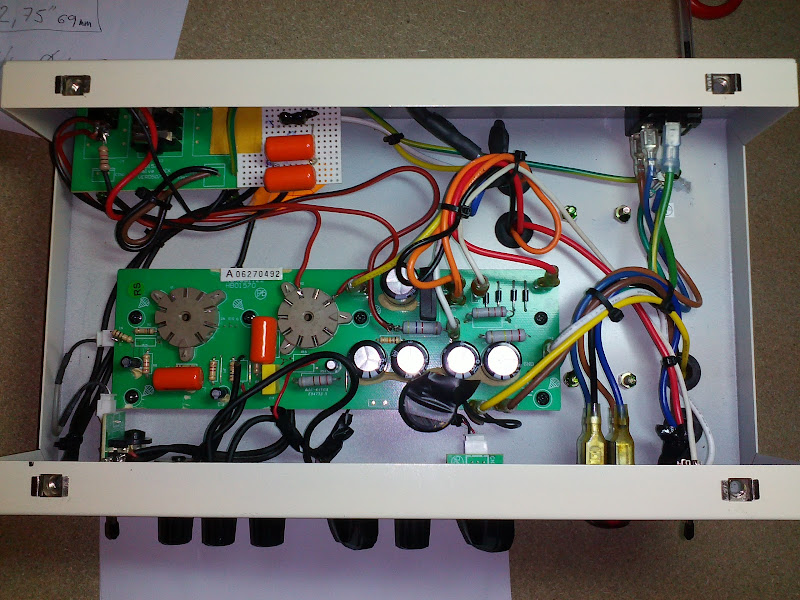

chasis fuera del mueble,antes de desmontar todo menos el trafo de potencia,asi era mi benton por dentro...con sus mods.

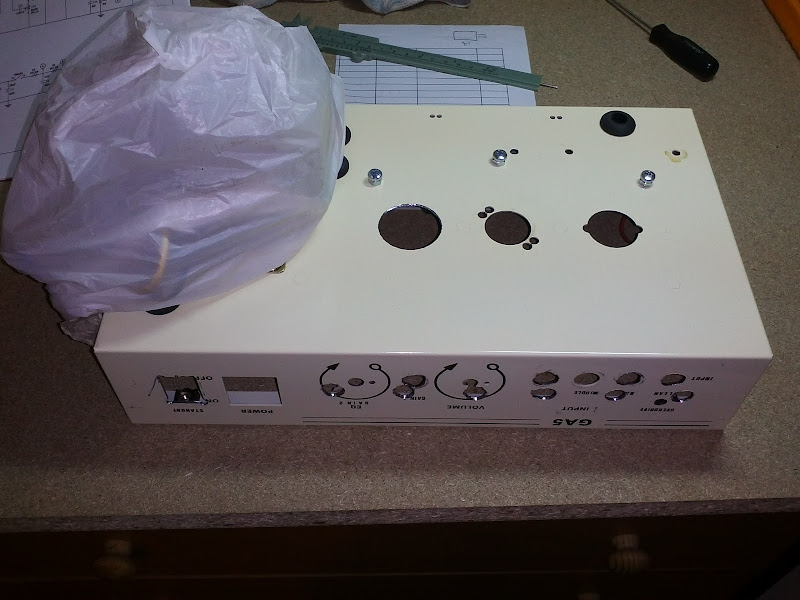

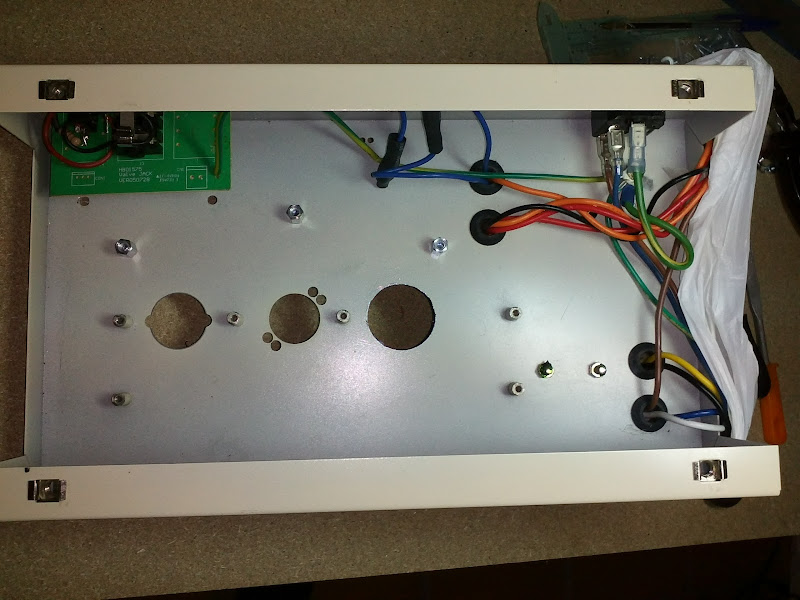

Aquí ya he desmontado todo menos el trafo de potencia y ya he heccho el orificio con una corona adaptada al taladro de 3 cm para la valvula de potencia 6V6

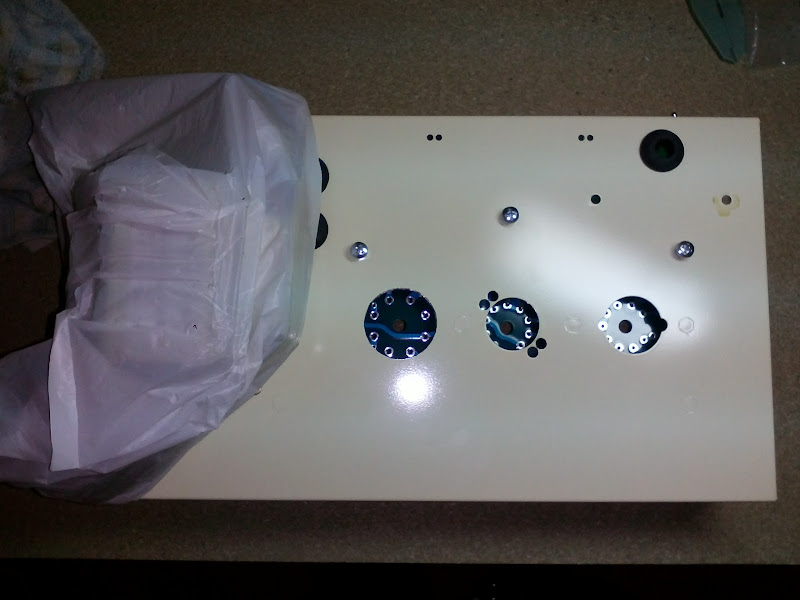

La placa se ve atraves de los orificios y ha de coincidir el agujero hecho donde asomaran los zócalos,los otros dos se aprovechan para las dos valvulas de previo,existe la plantilla para que la placa nueva se adapte al milimetro en el chasis,todo ésto en la web del autor de la placa.
taladros frontales hechos con la plantilla provista,por cierto muy dura la chapa,recomiendo buena broca para que queden bien los agujeros

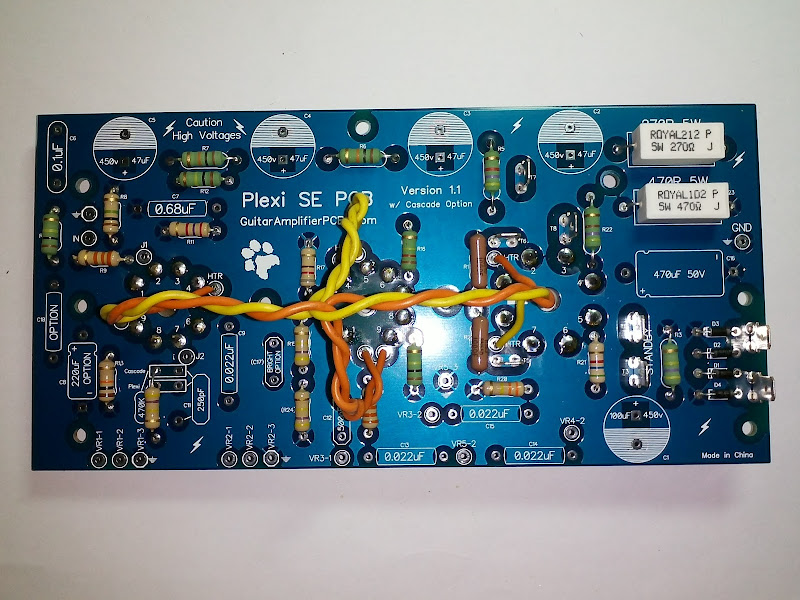

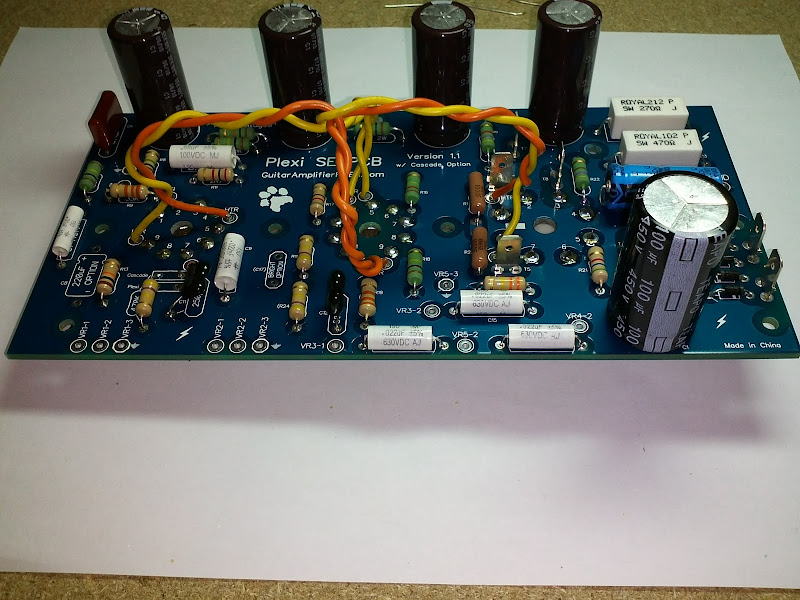

Y comienza el montaje de los componentes:resistencias,condensadores,diodos,zócalos,y un curioso puente trenzado que hay que realizar para conectar las tres válvulas.
condensadores electroliticos ya montados de 450 v




La base, parte de ésta página web,amplia información sobre todo el proyecto:planos,layouts,lista de materiales,etc.


http://guitaramplifierpcbs.com/PlexiSE.html


....estar conectados :periodico:

muchas gracias a todos ,en especial a Sinner quien me ha animado a realizar éste proyecto y por sacarme de algunas dudas eléctricas...
y un saludo
Subir
3
#2 por sinner el 25/10/2012
Un placer compañero ;) Y animo que eso pinta bien!Ya veras como el trabajo cuidadoso tiene recompensa, al final que version vas a montar? En cascada? Procura ser pulcro con los cables y disfruta del proceso! Que es parte importante del resultado :) Por cierto, yo acabé probando con un altavoz de tube town, me refiero de su "marca", pero me tienta intentar meter ahí dentro un 10' , pero eso cuando termine el a15mk2 que acabo de empezar XD Put* GAS XD
Subir
#3 por sinner el 25/10/2012
Acabo de fijarme en la placa y me respondo solo, en cascada XD Animo que lo tienes a huevo!
Subir
#4 por jaropda el 26/10/2012
Hola sinner,la verdad estoy disfrutando del montaje un monton...y si estoy montando el JCM800.
Un saludo
Subir
#6 por jaropda el 30/10/2012
Hola buenas a todos, os tengo preparado un proyecto un tanto distinto de los que ya hay y muchos y muy buenos por cierto....gracias a los grandes : Pablo,Nakonzaid,Frasco,etc.

ESTE ES EL HARLEY BENTON GA5 con mis primeras mods hechas por mi

Lo cambiaremos de aspecto por dentro y por fuera...


Ésta vez es tener la posibilidad de construir en una misma placa -por cierto comprada en la web y de altisima calidad-

* un PLEXI 1959 de dos canales:brillo y oscuro con un solo input,dos volumenes independientes,control de tonos :graves,medio y agudos,power y standby. ó
* el famoso JCM800:con gain,master volumen,control de tonos:graves,medios y agudos,power y standby con una potencia de unos potentes 5 watios.

Todo ello reutilizando partes del GA5 ó valve junior que es lo mismo:el mueble,el cono, el chasis,los trafos,etc.si bien es cierto yo tengo cambiado el cono por un Jensen Cerámico C8R,y un trafo de salida Hammond 125DSE de 10 w.
Cuantos más componentes de calidad pongas,mejor sonará el asunto.
La placa antigua y los potes no se utiliza.

Ya estoy en fase de pruebas,test de medidas de voltajes y sonido....en breve colgaré fotos documentación,etc.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
EN LA PAGINA WEB HAY UN MANUAL PARA DESMONTAR EL AMPLI Y COMENZAR PASO A PASO EL MONTAJE.

Ésta es la PCB donde montaremos todo el proyecto,la placa es de altisima calidad doble capa.
chasis fuera del mueble,antes de desmontar todo menos el trafo de potencia,asi era mi benton por dentro...con sus mods.
Aquí ya he desmontado todo menos el trafo de potencia y ya he heccho el orificio con una corona adaptada al taladro de 3 cm para la valvula de potencia 6V6
La placa se ve atraves de los orificios y ha de coincidir el agujero hecho donde asomaran los zócalos,los otros dos se aprovechan para las dos valvulas de previo,existe la plantilla para que la placa nueva se adapte al milimetro en el chasis,todo ésto en la web del autor de la placa.
taladros frontales hechos con la plantilla provista,por cierto muy dura la chapa,recomiendo buena broca para que queden bien los agujeros
Y comienza el montaje de los componentes:resistencias,condensadores,diodos,zócalos,y un curioso puente trenzado que hay que realizar para conectar las tres válvulas.
condensadores electroliticos ya montados de 450 v

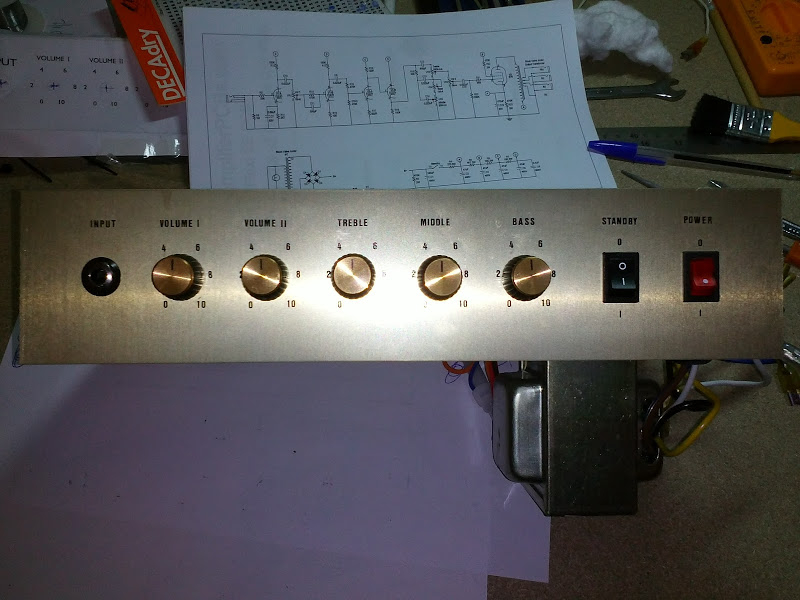

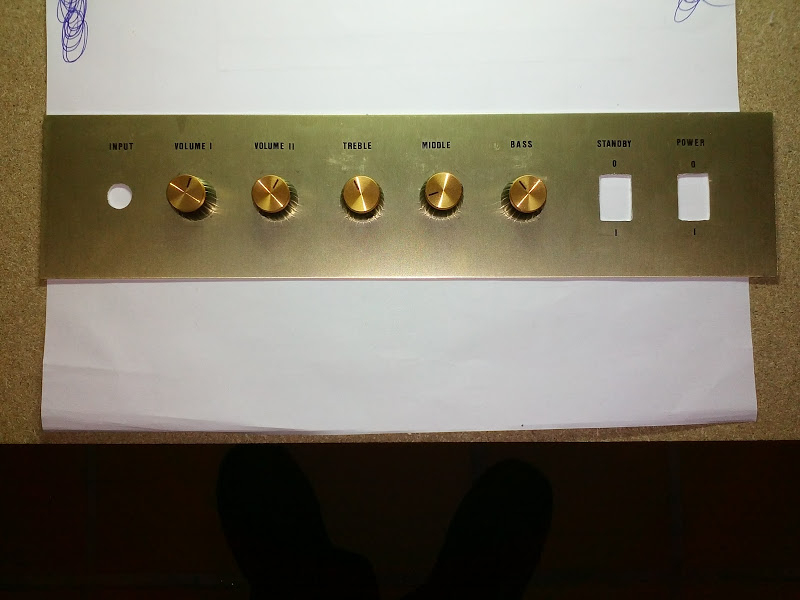

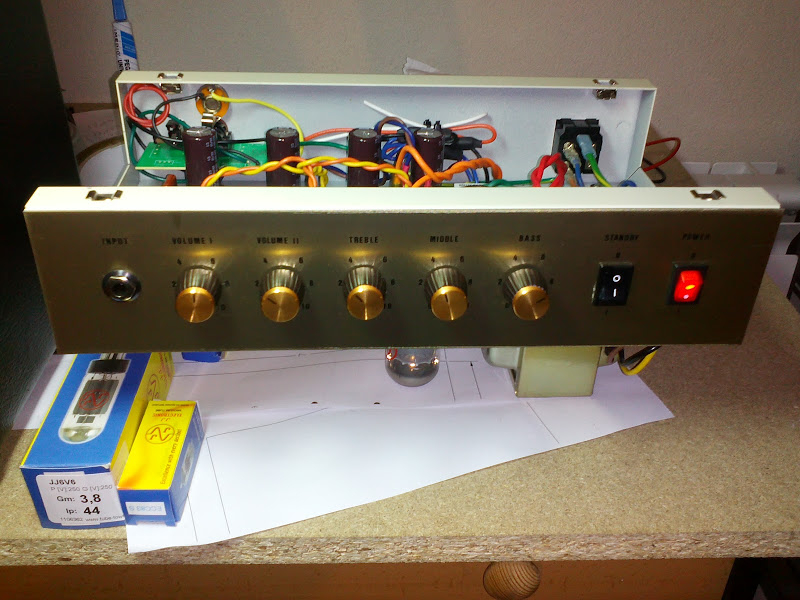

Por otro lado vamos a ir preparando la placa frontal previamnete cortada,taladrada con la plantilla suministrada en la web,donde iran instalados los potes e interruptores.

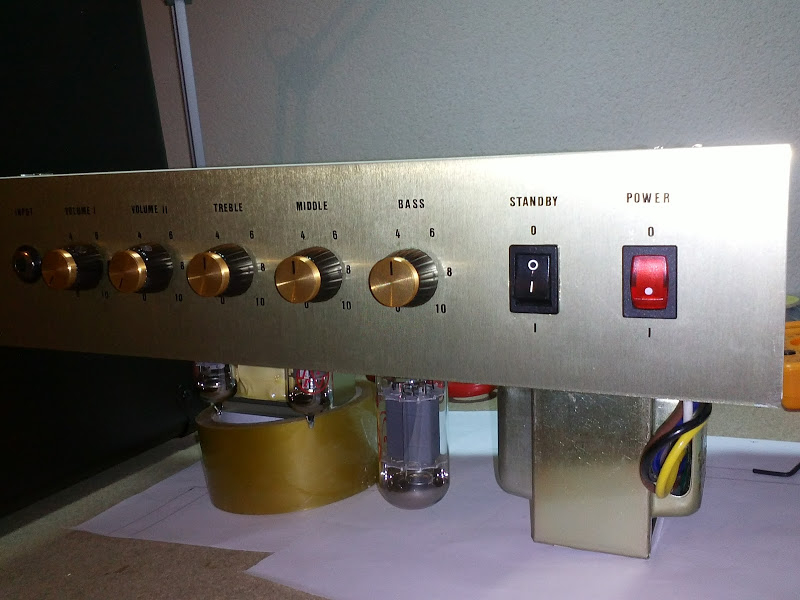

serigrafiado con las famosas letras de decadry...

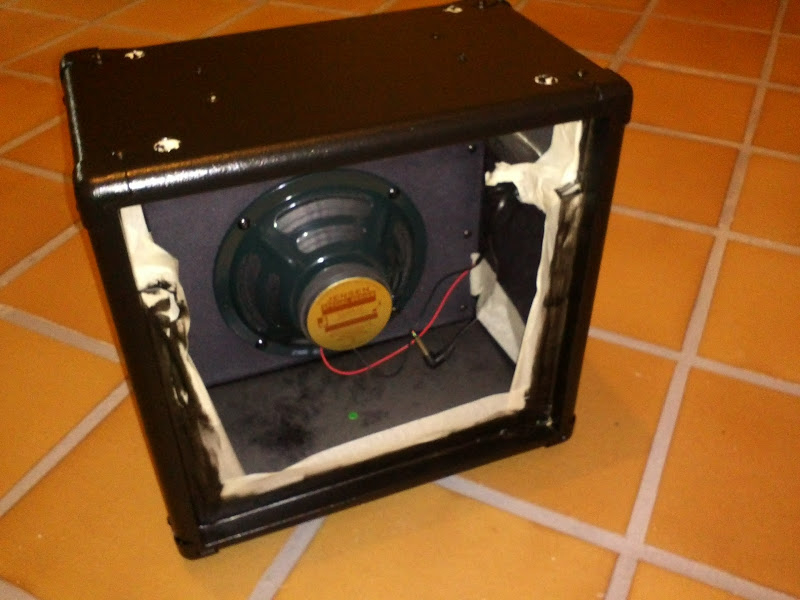

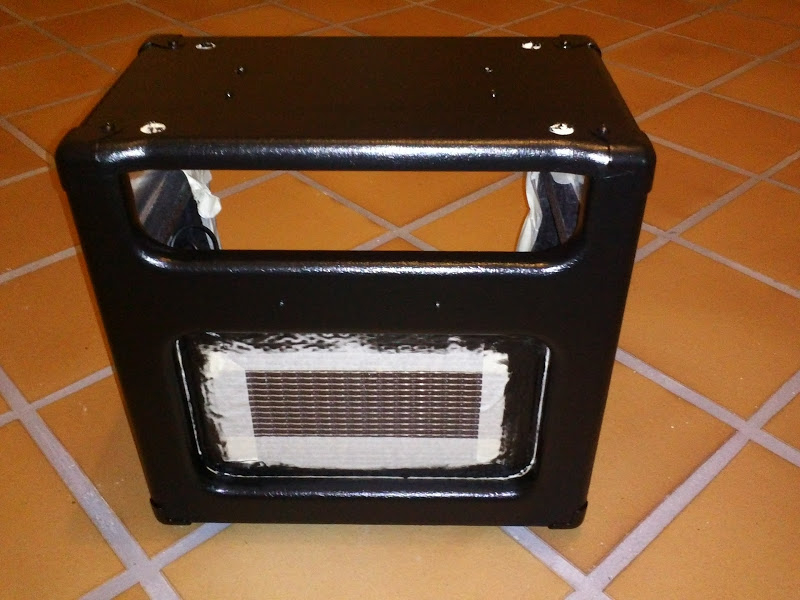

Al margen vamos pintando el mueble que estaba forrado de tolex de color crema, lo pintamos de pintura plástica al agua negra semi-mate

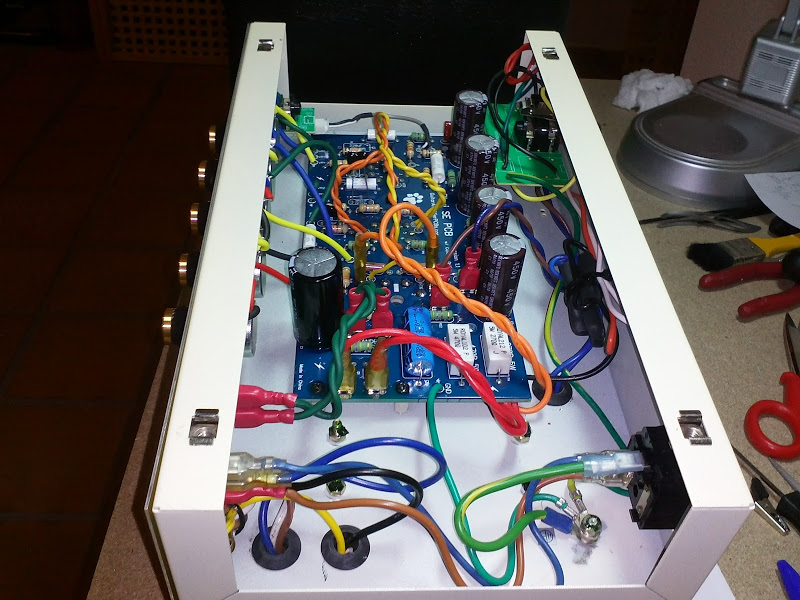

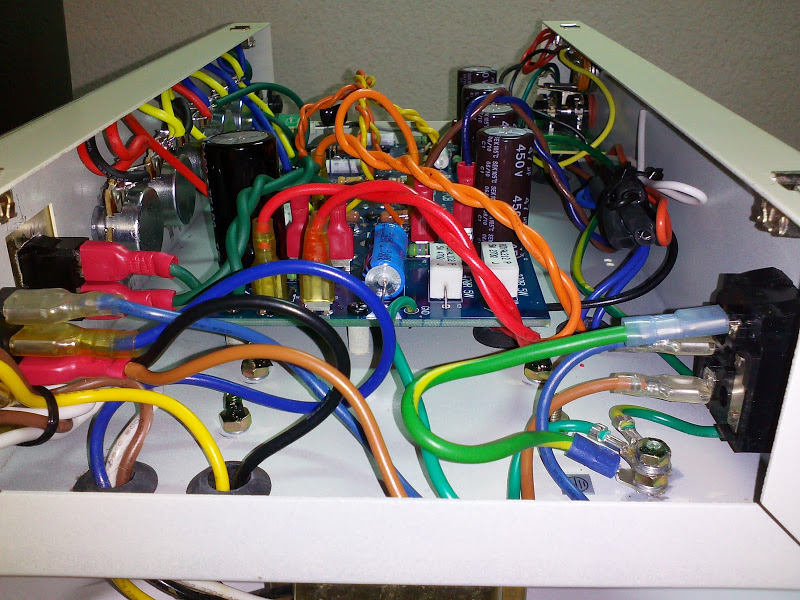

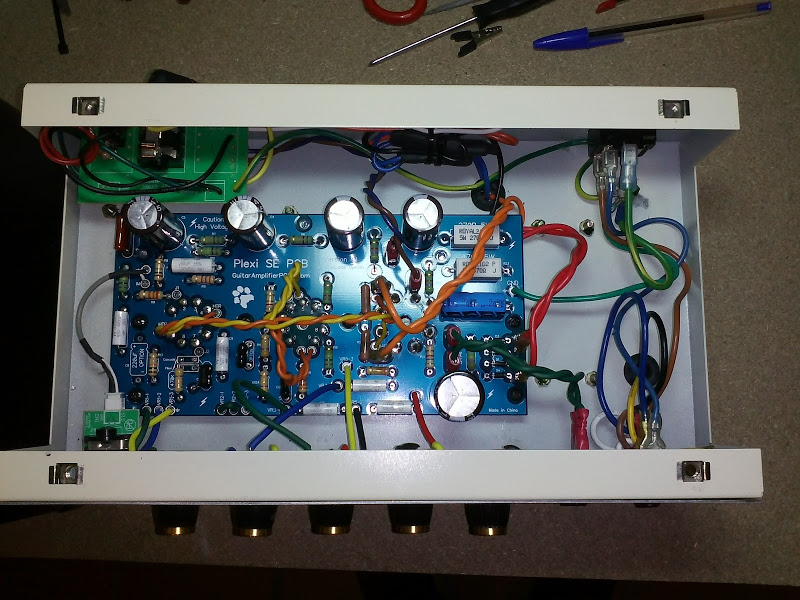

Aquí ya tenemos montados todos los componentes,cableado de potenciometros, colocación de los mismos,cabledo de trafos,ojito con los cables....

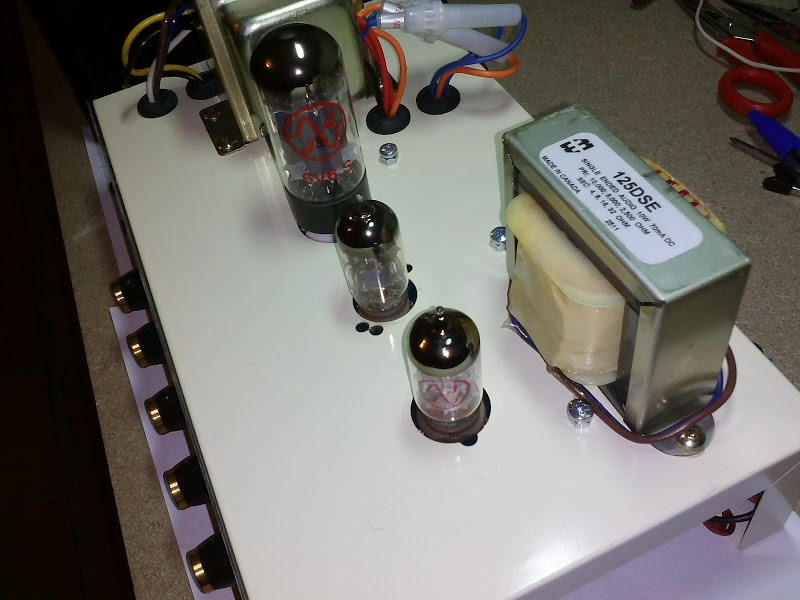

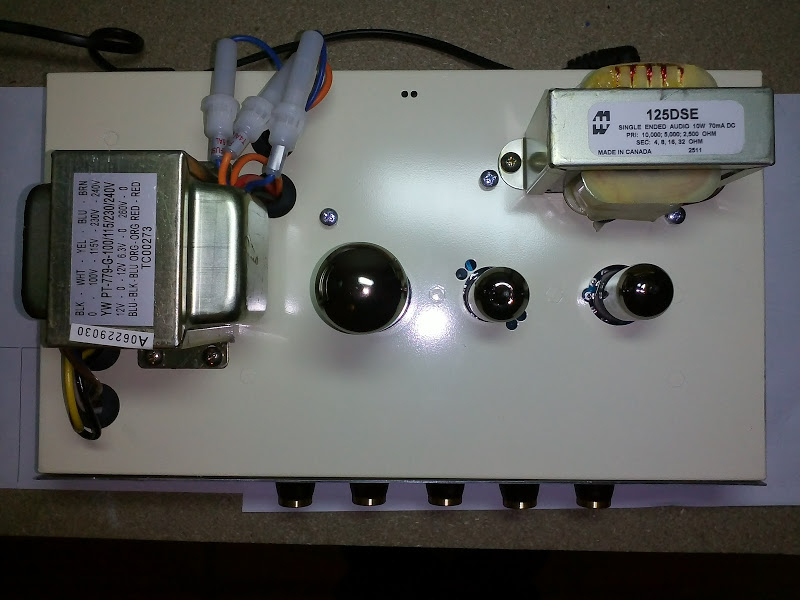

Trafo de potencia o alimentación original harley benton GA5,trafo comprado aparte Hammond 125DSE de 10 w, va más que holgado en vatios y eso al final se nota... y válvulas todas JJ: 2 12ax7 previo y 1 6V6 potencia,que diferencia tonal comparada con la EL84.




Estoy esperando a recibir los últimos detalles del ampli, para que quede lo más atractivo posible......!!!!!

ya os pondré las últimas fotos con el trabajo terminado,para la foto final!!!!! :saludos:

¿que os va pareciendo?

La base, parte de ésta página web,amplia información sobre todo el proyecto:planos,layouts,lista de materiales,etc.


http://guitaramplifierpcbs.com/PlexiSE.html


....estar conectados :periodico:

muchas gracias a todos ,en especial a Pablo Carrillo por sacarme de algunas dudas eléctricas... :indigno:
y un saludo
Subir
#7 por sinner el 31/10/2012
Niño que buena pinta tiene eso! ;) Que tal lo llevas? Has hecho ya algunas pruebas a parte de comprobar las tensiones y eso? Si es así, que te parece el cambio? Disfrutalo fiera! :)
Subir
#8 por jaropda el 31/10/2012
Bueno,pues lo probé en modo JCM800 , la verdad sonaba genial,pero lo que dices el limpio que tiene es algo limitado,y al meter la pedalera entra muy saturada la señal,además tenia un looper y la señal de entrada sonaba saturada; para meter un overdrive ó un DS1 suena con una pegada bestial, con algo de fizy cuando le das mucho al gain del ampli...así que como tenía alternativa para probar el modo Plexi así lo he hecho y que quieras que te diga ,tiene un limpio muy alto y una potencia descomunal... la gama de sonidos es enorme porque al tener dos volumenes uno con brillo y otro normal....es una gozada,más el control de tonos.
He probado ya todos los pedales que tengo y la pedalera y ahora si la acepta bien además tengo un looper y la señal de entrada ahora es limpia.
Así que encantado con el ampli,el modo Plexi es más versátil de todas maneras,acepta todo tipo de pedales,eso si tiene un volumen general bastante alto para casa,lo mismo le tengo que poner un VVR "power scaling"
Bueno cuando reciba los detalles ya pondré fotos finales ,ya veréis que cuco el ampli !!!!!!

un saludo sinner
Subir
#9 por withthc el 08/11/2012
aupa!! aqui estoy , te he buscado , como me dijiste en el sewatt lo de gorg.... bueno , lo que te dije , te ha quedado de pm !! los facesplates son una pasada!!

Si te decides a hacer lo de la vvr documentalo , ya he visto que te lo has empollado!!

que diferencia de sonido encuentras con respecto a la el 84 ?
Subir
#10 por jaropda el 09/11/2012
Pues mira lo primero que he notado que los medios se han bajado un poco y se han subido los graves y los agudos cristalinos,creo que tambien es por el trafo de audio Hammond 125DSE que compre, también se nota,me lo recomendaron ,que al meter la 6V6 en el circuito,metiera un trafo en condiciones,y vaya si se nota,la EL84 creo que genera más medios,y ojo no sonaba mal....
Al final me quedo con el modo Plexi,suena de vicio,con los dos volumenes independientes uno brillo y otro normal, el sonido engorda o adelgaza una barbaridad y luego lo adornas con el tone stack y un overdrive y a tocar.... y de volumen va sobrado por un tubo,estoy esperando los componenstes para hacer un power scaling "VVR",para asi poder poner los dos volumenes al 3 por lo menos....lo que hara el VVR sera rebajar la tensión a la valvula de potencia y poder apretar las valvulas de previo y la de potencia.
estoy contento con el ampli
En breve colgaré ya las fotos finales...
muchas gracias withthc
un saludo.
Subir
#11 por sinner el 10/11/2012
VVR! Te has lanzado si señor! Yo me lo he planteado porque el dichoso L-pad... no me acaba de convencer. Aunque de momento tengo lío con el otro engendró que llevo entre manos XD Un saludo!
Subir
#12 por jaropda el 10/11/2012
#11
ok ,ya nos enseñaras a tu criatura...a ver de que se trata
un saludo sinner
