construyendo mi 1er pedal (fuzz factory) tengo algunas dudas

#1 por morpheus el 10/02/2011
Buenos días, tardes o noches foreros!
hoy empecé con mi primer efecto, decidí hacerlo como dios manda siguiendo al pie de la letra una pcb, así que tomé valentía, me animé y hoy hice la placa!
tengo una consulta, las perforaciones para los potenciometros las hice con una broca de 1,5 mm, ¿es demasiado gruesa para las perforaciones de resistencias, condensadores y demases?
los puntos q se ven en las futuras perforaciones son solo las marcas guia

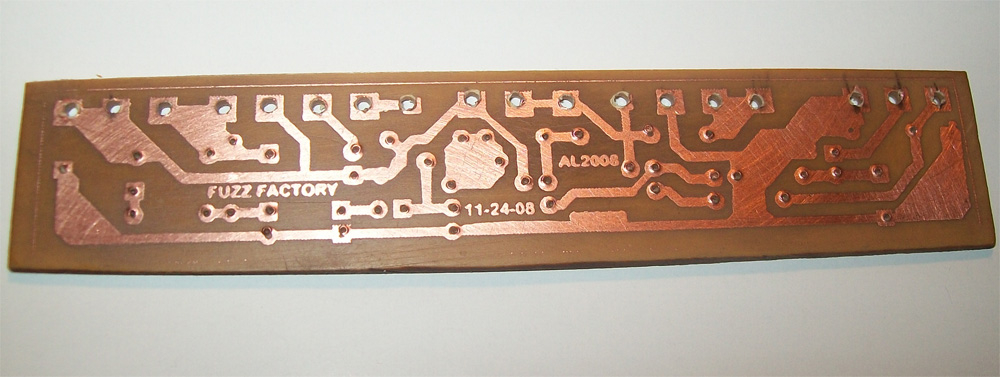

Aquí dejo algunas fotos369344d53474d1d8bf.jpg

desde ya muchas gracias!
Subir
#2 por joakin_m el 10/02/2011
sss ya la echaste a perder!!!! :( naaa no es cierto yo creo que esta bien solo te va a costar un poco mas de trabajo soldar pero si funciona saludos compañero y pon mas fotos!! y nos cuentas que tal :)
Subir
#3 por guitarrista_manco el 10/02/2011
Para los componentes, lo suyo es una broca de 1mm.

Saludos y al lio! :D

El tabaco es mi vegetal favorito - Frank Zappa.

Subir
#4 por frasco el 10/02/2011
Yo uso 0,8 para componentes, 1,2 o 1,5 para cables gordos y 1 mm para componentes más tochos.
yo creo que como vas a soldar los potes a la placa no vas a tener problema alguno, pero 1,5 para los componentes es capaz de "comerte" la pista y luego no tener material donde soldar.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#5 por morpheus el 10/02/2011
acabo de llegar de la ferretería con un par de brocas de 1 mm (no habia mas chica, le e puesto un potenciometro a la placa y queda a presión lo pongo de cabeza y no se cae, sostengo a la placa desde el potenciometro y ni se imnuta, pero si, de ahora en mas solo perforaciones con la broca chica!
gracias por pasar a responder mis preguntas Dioses del DIY, hace años que leo sus posts y recién ahora e podido juntar el valor para emprender en mi primer efecto!

saludos y gracias por el apoyo!!!!
Subir
#6 por xarlibraun el 10/02/2011
vamos a ver, yo hago placas pero no me quedan tan cojonudas como esa, y ese es el principal problema por el que no hago placas grandisimas (sans amp y cosas por el estilo)

con que metodos hiciste la placa?????

a la plancha(me imagino al ver ese cepillo)??

con que papel?? porque a mi con el de la cuore no me fue muy bien jaja, cuanto tiempo de plancha, etc

me voy leer el articulo de frasco a ver si hice algo mal, pero yo creo que no...mi papel tenia como una telilla de plastico entre la tinta del toner y el papel de la revista, quizas ahi esta el problema, la verdad no se a ver si alguien me aclara un poco esto...

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#7 por morpheus el 10/02/2011
xarlibraun escribió:
vamos a ver, yo hago placas pero no me quedan tan cojonudas como esa, y ese es el principal problema por el que no hago placas grandisimas (sans amp y cosas por el estilo)

con que metodos hiciste la placa?????

a la plancha(me imagino al ver ese cepillo)??

con que papel?? porque a mi con el de la cuore no me fue muy bien jaja, cuanto tiempo de plancha, etc
.



hola, mira, yo lo hice con una hoja de papel couche blanco osea completamente virgen lo imprimí, lo pegue con cinta de enmascarar, y lo planche como por 5 minutos por que mi plancha no calienta nada, luego ablande el papel con agua. Repase unas fallas que me quedaron en uno de los extremos con un marcador permanente me costo hacer lineas finas por q es de los gruesos) y de ahí al ácido.
Subir
#8 por xarlibraun el 10/02/2011
morpheus escribió:
hola, mira, yo lo hice con una hoja de papel couche blanco osea completamente virgen lo imprimí, lo pegue con cinta de enmascarar, y lo planche como por 5 minutos por que mi plancha no calienta nada, luego ablande el papel con agua. Repase unas fallas que me quedaron en uno de los extremos con un marcador permanente me costo hacer lineas finas por q es de los gruesos) y de ahí al ácido.


y que lo dejaste un buen rato bajo el agua para despegarlo o lo mojaste y directamente con el cepillo de dientes le diste caña?

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#9 por morpheus el 10/02/2011
xarlibraun escribió:
y que lo dejaste un buen rato bajo el agua para despegarlo o lo mojaste y directamente con el cepillo de dientes le diste caña?


lo deje un buen rato, mínimo unos 5 minutos estuvo ahí, lo cepille suavemente , y periódicamente lo iba sumergiendo para que se siguiera ablandando, para no tratar bruscamente la impresión.
---------------------------------
ya hice los agujeros con la broca de 1mm, mmm igual fue grande para el diseño de la placa, habra partes donde tendré que rellenar con estaño :(

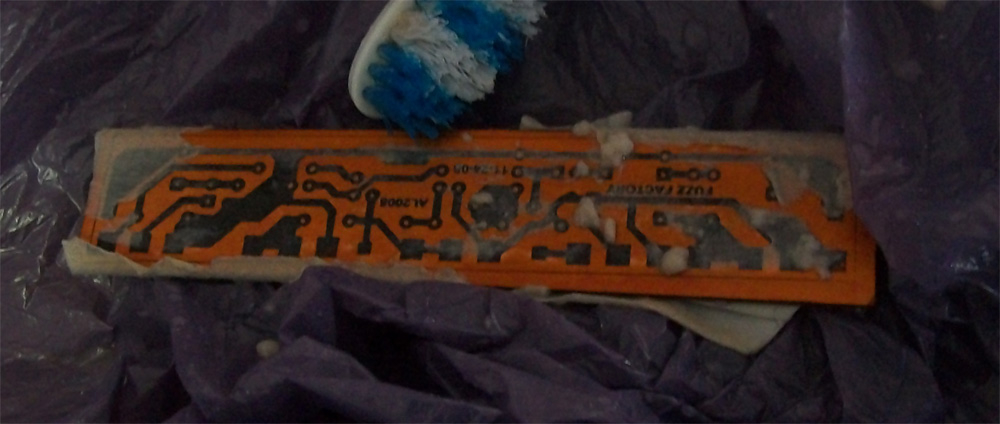

aqui unas fotos del avance, quería soldar primero los potenciometros, pero tácticamente seria terrible por que costaría mucho meter el resto de las piezas369344d541c4bcb4e4.jpg

¿me recomiendan ir presentando los componentes en la placa y después soldar? o ir soldando a medida q los voy colocando?
Subir
#10 por guitarrista_manco el 10/02/2011
morpheus escribió:
ya hice los agujeros con la broca de 1mm, mmm igual fue grande para el diseño de la placa, habra partes donde tendré que rellenar con estaño :(
aqui unas fotos del avance, quería soldar primero los potenciometros, pero tácticamente seria terrible por que costaría mucho meter el resto de las piezas

¿me recomiendan ir presentando los componentes en la placa y después soldar? o ir soldando a medida q los voy colocando?


Yo uso la de 1mm porque tampoco he encontrado más pequeñas, pero buscaré las de 0,8 que dice frasco.
Lo que yo hago es doblar la patilla del componente hacia el lado gordo de la pista y soldar ahí.
Se que no es muy ortodoxo... pero me funciona.

Por el orden de soldadura...
Yo empiezo con las cosas que soportan más calor. Como el cableado, zócalos (en caso de que vayas a usar), resistencias...
Luego dejo enfriar la placa y pongo los componentes más sensibles al calor. Los transistores e Ic's (si no van con zócalo) al final de todo.

Cada uno tendrá sus truquillos supongo, pero haciéndolo así, todavía no me he cargado nada (y soy un poco manazas... :D )

Saludos.

El tabaco es mi vegetal favorito - Frank Zappa.

Subir
#11 por morpheus el 10/02/2011
Guitarrista_manco escribió:
Yo uso la de 1mm porque tampoco he encontrado más pequeñas, pero buscaré las de 0,8 que dice frasco.
Lo que yo hago es doblar la patilla del componente hacia el lado gordo de la pista y soldar ahí.
Se que no es muy ortodoxo... pero me funciona.

Por el orden de soldadura...
Yo empiezo con las cosas que soportan más calor. Como el cableado, zócalos (en caso de que vayas a usar), resistencias...
Luego dejo enfriar la placa y pongo los componentes más sensibles al calor. Los transistores e Ic's (si no van con zócalo) al final de todo.

Cada uno tendrá sus truquillos supongo, pero haciéndolo así, todavía no me he cargado nada (y soy un poco manazas... :D )

Saludos.



mmm interesante! intentare lo q dices de doblar las patitas!

GRACIAS!
Subir
#12 por xarlibraun el 10/02/2011
incluso coges con unos alicates las patas para disipar calor, en los transistores, en el resto la verdad a mi nunca se me quemo nada

y acerca de la placa, intentare hacerlas asi, gracias

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
