Construcción de un Miser-JIG para hacer marcos de humbucker.

  • 1
#1 por SLS Luthier(Karsan) el 09/01/2013
Hi, voy a hacer un nuevo aporte a las ideas que ya se ven por el foro, la construcción de un soporte para clonar márcos de pastillas con la fresadora de mano. Para su fabricación necesitaremos tableros de mdf, varilla roscada de latón,tuercas de su medida, una plantilla de hueco trasero de trémolo o similar, y al menos un marco para copiar.

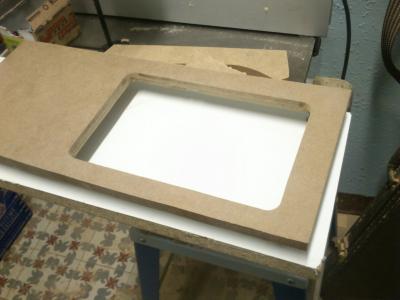

En esta foto se ve la plantilla del trémolo y los tableros de mdf:
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#2 por SLS Luthier(Karsan) el 09/01/2013

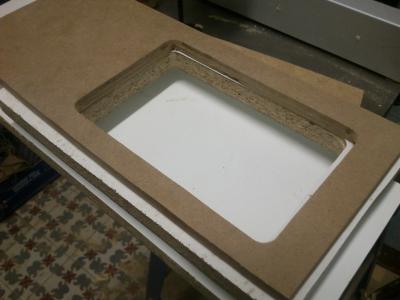

Se hacen dos piezas de mdf y enrutamos en una con la plantilla del trémolo:
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#3 por SLS Luthier(Karsan) el 09/01/2013

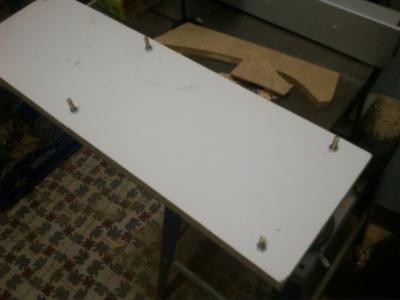

Hacemos 4 taladros pasantes en las esquinas de los dos tableros de mdf con los dos tableros juntos para que queden alineados:
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#4 por SLS Luthier(Karsan) el 09/01/2013

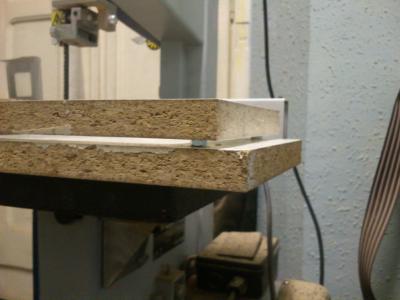

Agrandamos los agujeros del tablero enrutado e insertamos varilla roscada y una tuerca en lo que será el tablero base:
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#5 por SLS Luthier(Karsan) el 09/01/2013

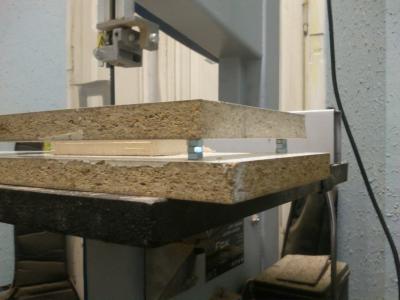

Ahora con tuercas podemos ajustar la altura :
Archivos adjuntos:
BBCode:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#6 por SLS Luthier(Karsan) el 09/01/2013

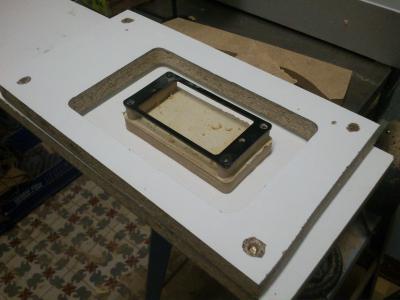

Ahora podemos copiar un marco de pastilla cualquiera sin miedo a que se vuelque la fresadora :
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#7 por SLS Luthier(Karsan) el 09/01/2013

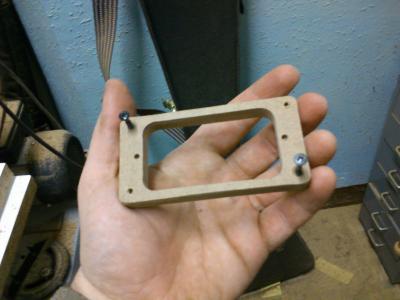

Y este es el resultado, una plantilla de marco de humbucker en mdf, ahora esta plantilla se puede pegar con doble cara a la madera que queramos, hacer los seis tornillos con el taladro de columna y fresar en el potrillo de tortura;
Archivos adjuntos:
BBCode:

Sigue mis trabajos en:
https://www.facebook.com/pages/Sls-Luthier/733598103404350?fref=ts

slsluthier.blogspot.com.es

Y recuerda:
Mide dos , corta una... pero corta bien joputa!!

Subir
#8 por SLS Luthier(Karsan) el 09/01/2013

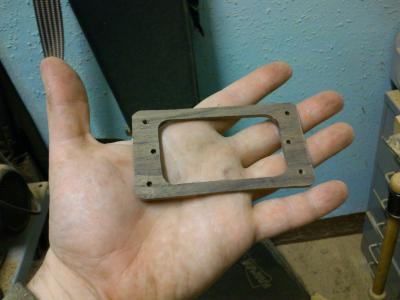

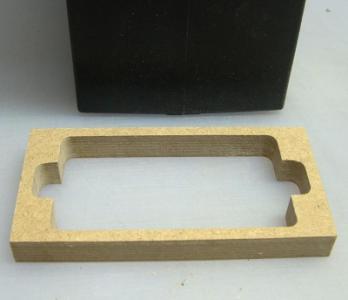

Y el resultado a falta de lijadita de cantos y demás es esta, en este caso un bonito marco de nogal:
