godsavemetal escribió:
Pa que terminen de BABEAR!!!! GÓCENLO!!!


♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#98 por steve_rockforever el 13/05/2012
El tupper de mi abuela quedó manchado y...
ella está así :mad: :proteston: :nono: con el envase para comida NO :encendido:

tengo que limpiarlo y no sé con qué quitar la mancha sin dañar el plástico :|
estaba pensando en bicarbonato o lavandina

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#99 por steve_rockforever el 20/05/2012

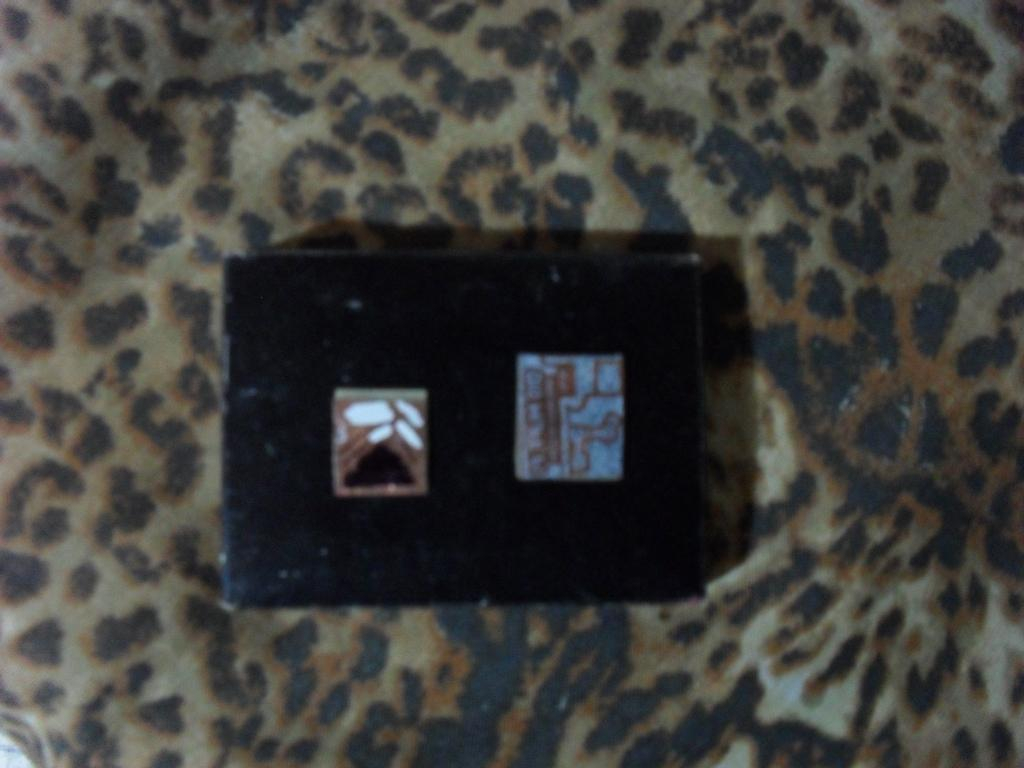

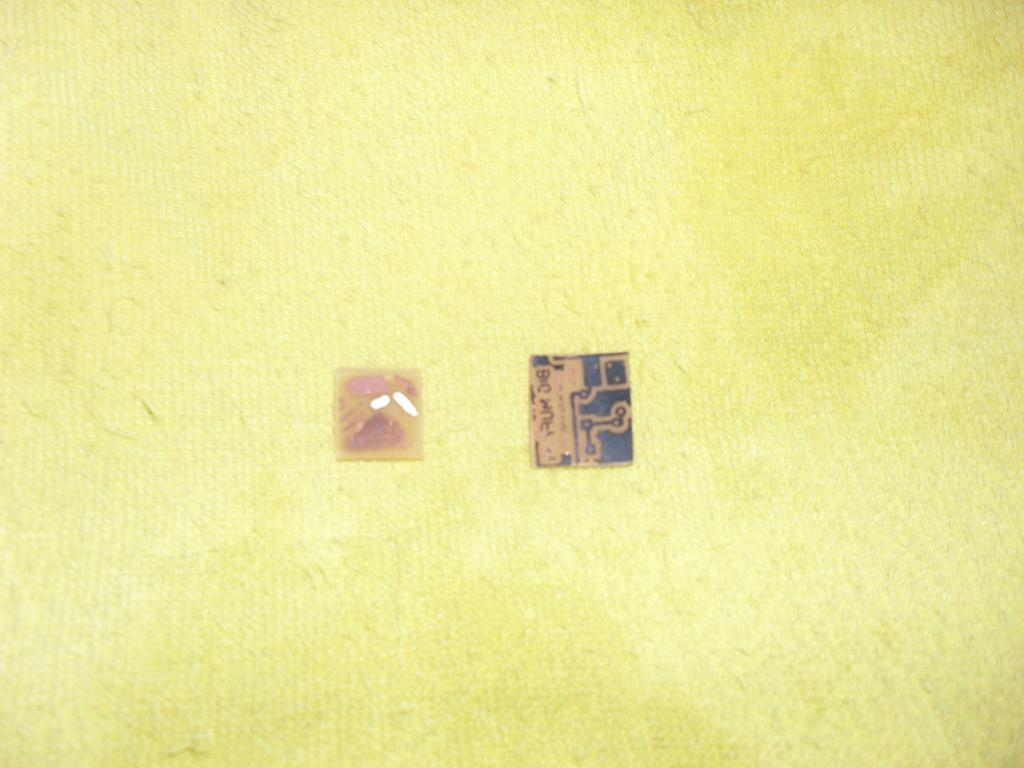

Hola de nuevo amigos, me decidí a realizar una prueba antes de arruinar PCB.
Por una lado pinté el cobre con “Faber Castell Multimark 421-s permanent” & “Faber-Castell Lápiz Corrector”
y otra con “planchado”.
Por lejos el planchado “el mejor amigo del técnico” :si:

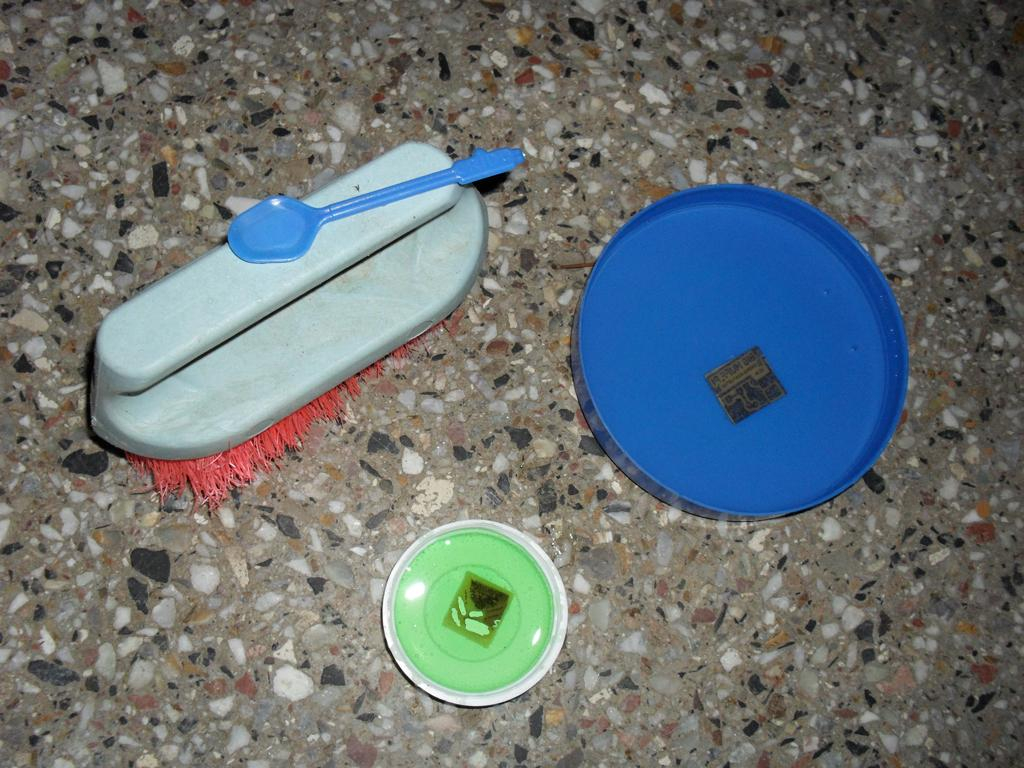

PD: Quemadas con solución ácida de ½ ácido clorhídrico / ½ agua oxigenada,
porque pensé que tardaba mucho y la practica me demostró que primero no pasa nada :rolleyes:
y cuando comienza la reacción ataca cada vez más rápido :lee:

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#100 por steve_rockforever el 20/05/2012

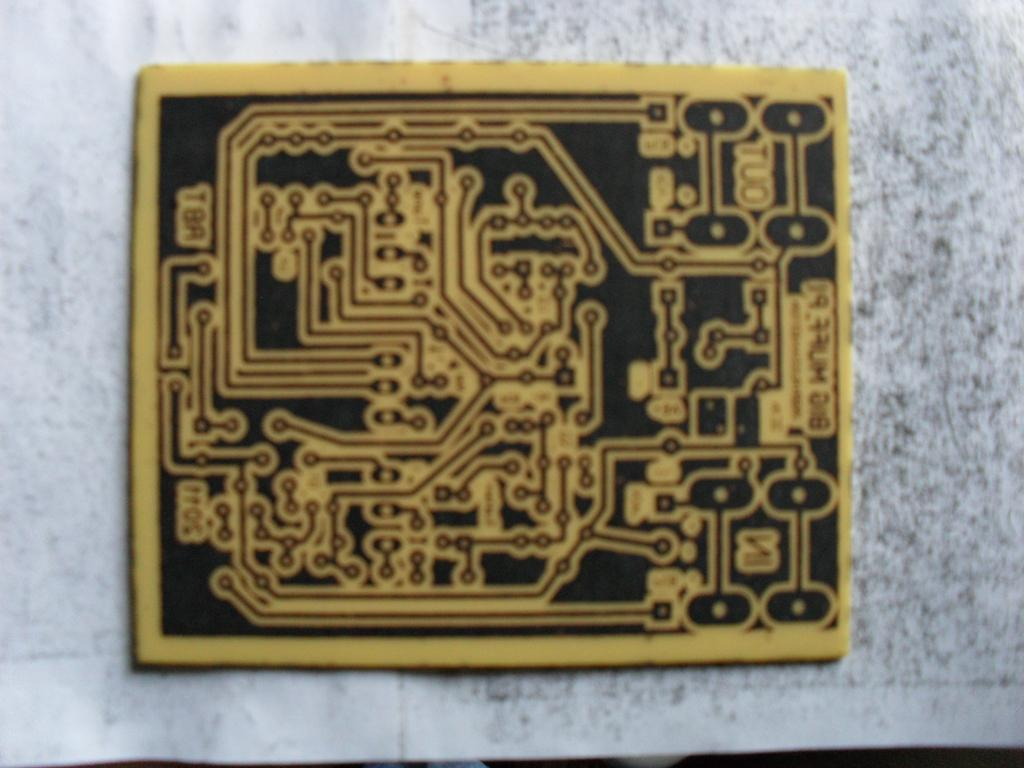

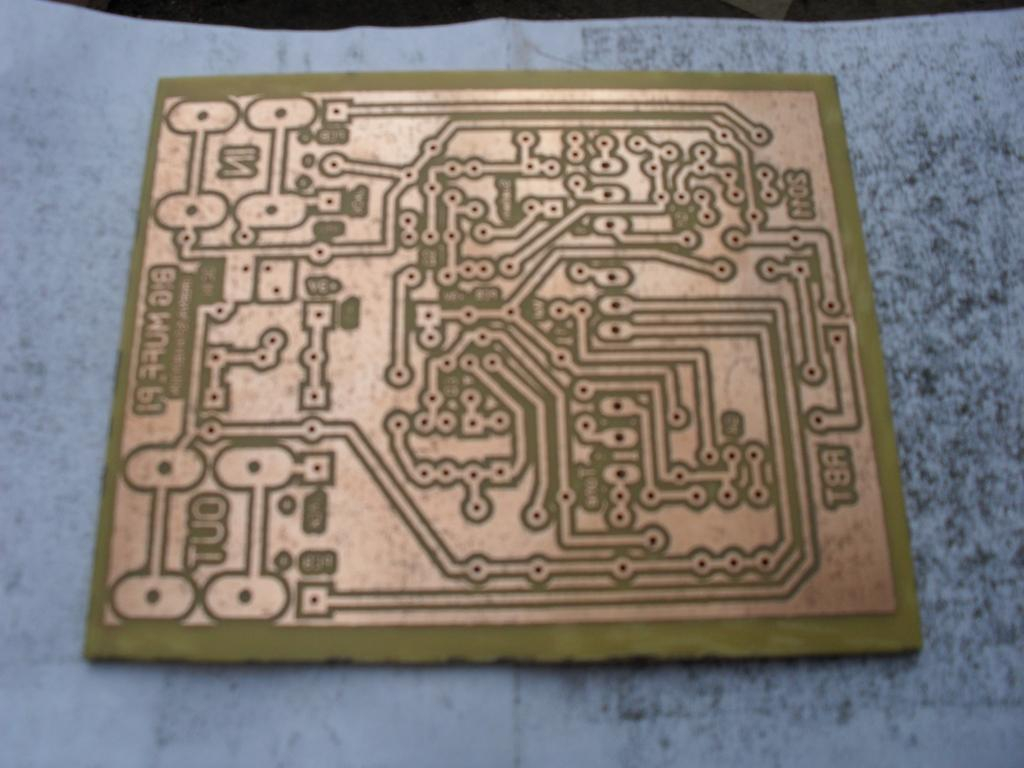

Quemado definitivo, con el planchado me quedaron algunos puntitos por falla de la laser (toner medio acabado)
por lo que corregí con marcador y también el borde que lo quería para hacer agujeros de sujeción y SORPRESA
el ácido lo desprendió en todo el borde y hasta se comió un poco por debajo del toner, tal vez está un poco fuerte la mescla.
Conseguí clorhídrico en la planta industrial de mi localidad y agua oxigenada de 10 vol.
Ácido 1/3, oxigenada 2/3 esas son las proporciones, nada más en unos 5 min. terminaba de comerse el cobre sobrante del medio,
porque comenzó desde los bordes hacia adentro.
Esta vez no puedo quejarme porque no ha salido tan mal, ya estamos rosando el punto deseado de aprendizaje,

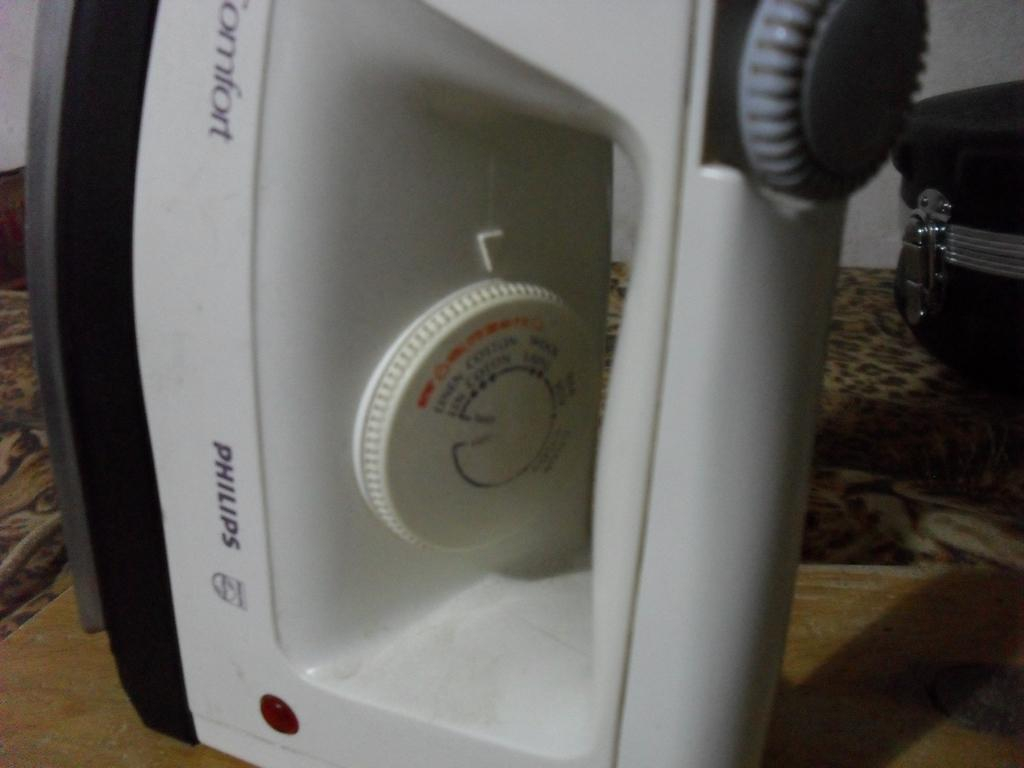

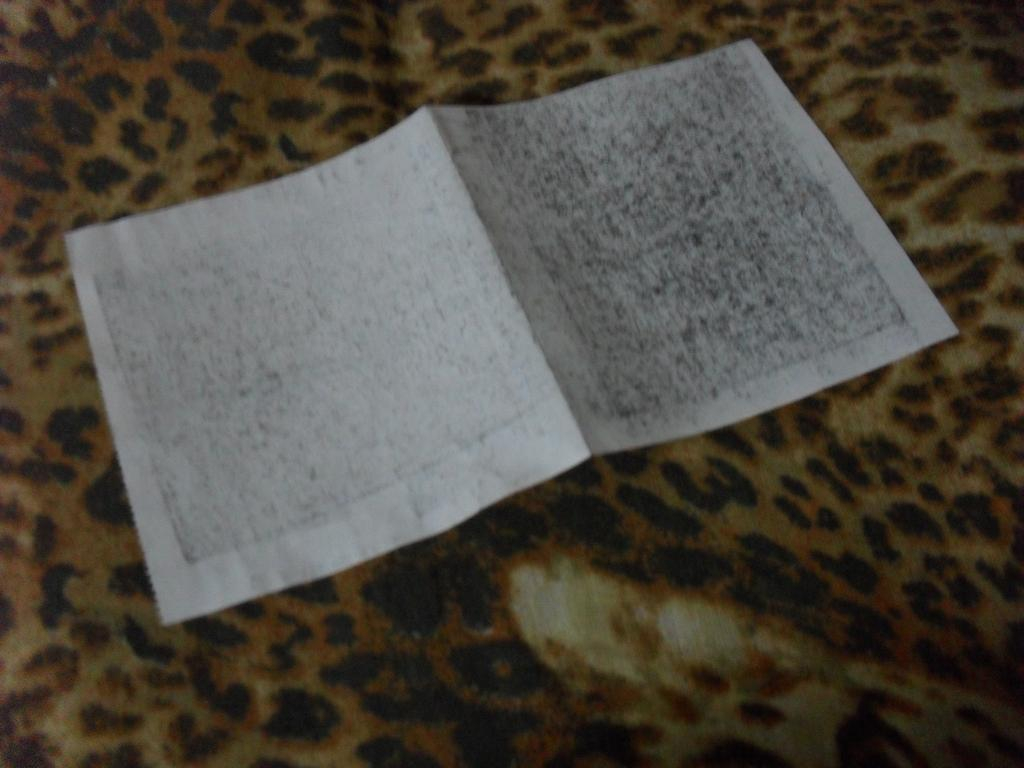

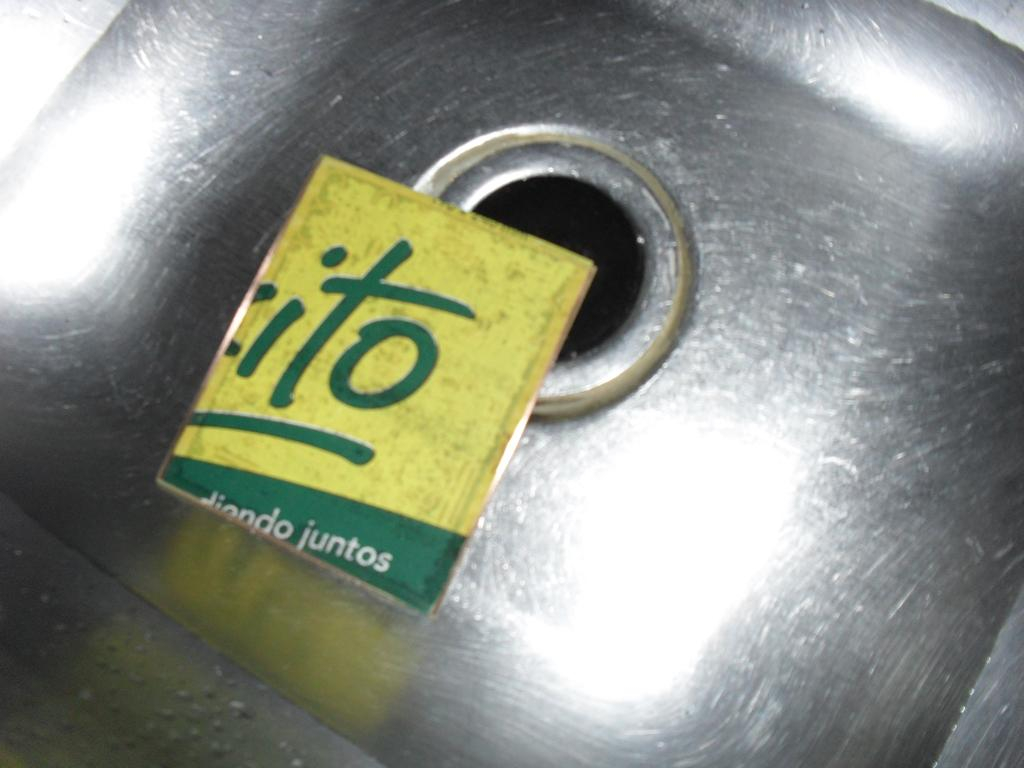

el planchado lo hice con el papel satinado que viene en el frente del pack de hojas escolares, entre él y la plancha
un papel de recibo que es medio durito pero fino; previamente calenté el cobre con este último sobre la placa aprox. 1.2 min.
y luego al apoyar el negativo con el calor se pegó solo y planche 4 min más aprox., luego tiré la placa al agua y esperé unos 2 min
que se enfriara para retirar el papel y el nivel de perfección fue de 92% este papel funciona.

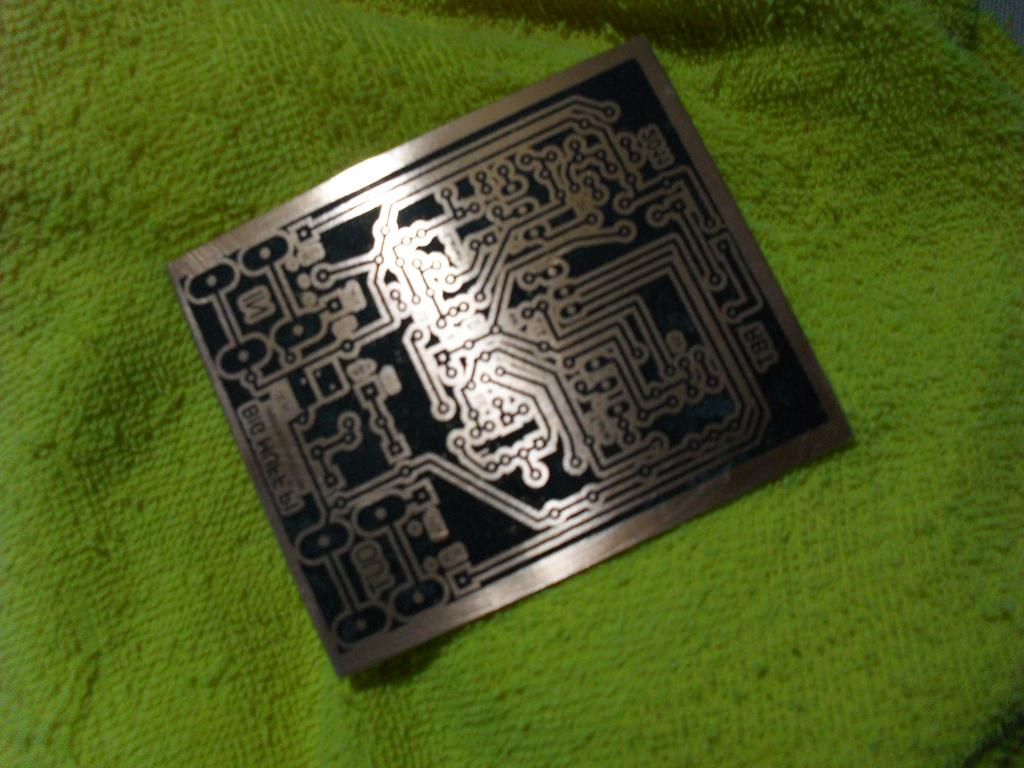

Luego del quemado enjuagué con abundante agua, lavé con detergente y nuevamente con agua, luego secado, agujereado,
removido de toner con lana de acero fina.
Eso es todo hasta la fecha.

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#101 por godsavemetal el 20/05/2012
OHHHHHte ha quedado buenísimooooo!!!!!!!!!!!!!!! ya mo utilizo esos PCB!!! jjjjjjjeeeeeeeeeeeeeeeeee! toy en todo en uno sin cables!! esa PCB es pa poner el PCB de los potes por el lado cobreado!! pa que el In te quede a la DERECHA!!! ojo con esooooo!!!!!
Subir
#102 por steve_rockforever el 20/05/2012
godsavemetal escribió:
te ha quedado buenísimooooo!

Gracias, igual quiero mejorar con el tema del "quemado" me puedes ayudar con eso, o tú no utilizas el preparado?
El percloruro ya no pienso utilizarlo, mi jefe lo vende a unos u$s7 los 250cc (es una estafa por lo lento que es y lo poco que dura).
En cambio el clorhídrico me lo dejan aprox. u$s2.3 el litro y el agua oxigenada de 10vol ronda u$s1.4 los 100ml.

Mi duda es si debo utilizar oxigenada de más volúmenes, agregar agua común o disminuir la cantidad de ácido.

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#103 por godsavemetal el 21/05/2012
steve_rockforever escribió:
Gracias, igual quiero mejorar con el tema del "quemado" me puedes ayudar con eso, o tú no utilizas el preparado?
El percloruro ya no pienso utilizarlo, mi jefe lo vende a unos u$s7 los 250cc (es una estafa por lo lento que es y lo poco que dura).
En cambio el clorhídrico me lo dejan aprox. u$s2.3 el litro y el agua oxigenada de 10vol ronda u$s1.4 los 100ml.

Mi duda es si debo utilizar oxigenada de más volúmenes, agregar agua común o disminuir la cantidad de ácido.


te voy a desilucionar por que yo utilizo el percloruro para mis engendros, el ácido y el oxigenada son algo costosos por acá, el percloruro ya viene preparado y sí; es de muy buena calida; y barato; además se puede reciclar!!! qué raro que te sea lento!! a mí me resulta en un par de minutos esa única placa!! es que yo hago varias placas en un tuper grande de casi dos litros de capacidad, pongo 200cc de percloruro y me rinde uff muchas placas, lo reutilizo!! le pongo un chorrito de ácido muriático para el baño; que es muy barato, y se RESUSITA!! tengo percloruro de cuando estudiaba electrónica, de los 70´s y aún lo utilizo!! nunca lo boto!!! qué tu lo botas??? jajajajajajaaaaaaaaaaa!! se recicla hombre!!!!! nunca se bota el percloruro!!!!
Subir
#104 por steve_rockforever el 21/05/2012
godsavemetal escribió:
qué tu lo botas??? jajajajajajaaaaaaaaaaa!! se recicla hombre!!!!! nunca se bota el percloruro!!!!

I know, pasa que me robo un poquitín de mi trabajo y ya está todo contaminado, con poco efecto ese es el motivo de que no come,
y bue es fabricado en Bs.As. por un local de electrónica, estoy en duda de que lo rebajen en exceso y no sea de la calidad de uno importado...

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#105 por godsavemetal el 21/05/2012
steve_rockforever escribió:
I know, pasa que me robo un poquitín de mi trabajo y ya está todo contaminado, con poco efecto ese es el motivo de que no come,
y bue es fabricado en Bs.As. por un local de electrónica, estoy en duda de que lo rebajen en exceso y no sea de la calidad de uno importado...

ESO ES OTRA COSA!!!! no lo sabía pes chico no narras completo el asunties!! si ta usao encima rabajao!!! esuna porquería!! la que compro es puraindustria PERUANA!!! de muymuy buena calidad!! eso no viene importao se hace en el país!! algo tamos haciendo de calidad!! les voy a dar la idea que lo exporten a ARGENTINA y otras partes porque es excelente y que siempre lo mantengan así!!!!
Subir
#106 por steve_rockforever el 22/05/2012
Hola, ya tengo casi todo, al PCB le pasé flux para que no se oxide, unas 3 capas bien finitas,
no sé si sea necesario estañar (no conozco la técnica de pasta, estoy bajando videos)
las tiras de pines son necesarias para los transistores, se queman tan fácil?
Y los capacitores tienen que ser todos de poliéster? Porque no sé si los conseguiré así
o algunos cerámicos…

Me voy al cole, un abrazo.

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#107 por godsavemetal el 22/05/2012
steve_rockforever escribió:
Hola, ya tengo casi todo, al PCB le pasé flux para que no se oxide, unas 3 capas bien finitas,
no sé si sea necesario estañar (no conozco la técnica de pasta, estoy bajando videos)
las tiras de pines son necesarias para los transistores, se queman tan fácil?
Y los capacitores tienen que ser todos de poliéster? Porque no sé si los conseguiré así
o algunos cerámicos…


el estañado con pasta pa soldar es super fácil solo pasas el soldador con el estaño y listo corre lindo, si no lo deseas hacer creo con el flux ta bien; los de poliester son para los de mayor capacidad, y los de cerámica para los de picofaradios o los de menos capacidad; dado que es un pedal antíguo ellos solian utilizar lo que encontraban; yo hice dos RED ARMY uno con poliester y cerámicos, y otro con todo en multilayer; suenan iguales, muy leve la diferencia!!!
Subir
#108 por steve_rockforever el 23/05/2012
godsavemetal escribió:
yo hice dos RED ARMY uno con poliester y cerámicos, y otro con todo en multilayer; suenan iguales, muy leve la diferencia!!!

En el taller conseguí estos a u$s2 aprox. :( encima de pocos valores "caros", bue por la tardecita escarbé en casa los valores restantes, para mi suerte encontré muchos y desarmando balastos de lámparas bajo consumo encontré capacitores con forma de huevo de cucaracha :jajaja: sirven? ahhh y lo más importante los amados diodos que no encontraba en toda la ciudad, creo que los tenía de años guardados, basta de rodeos y les dejo las imágenes ;)

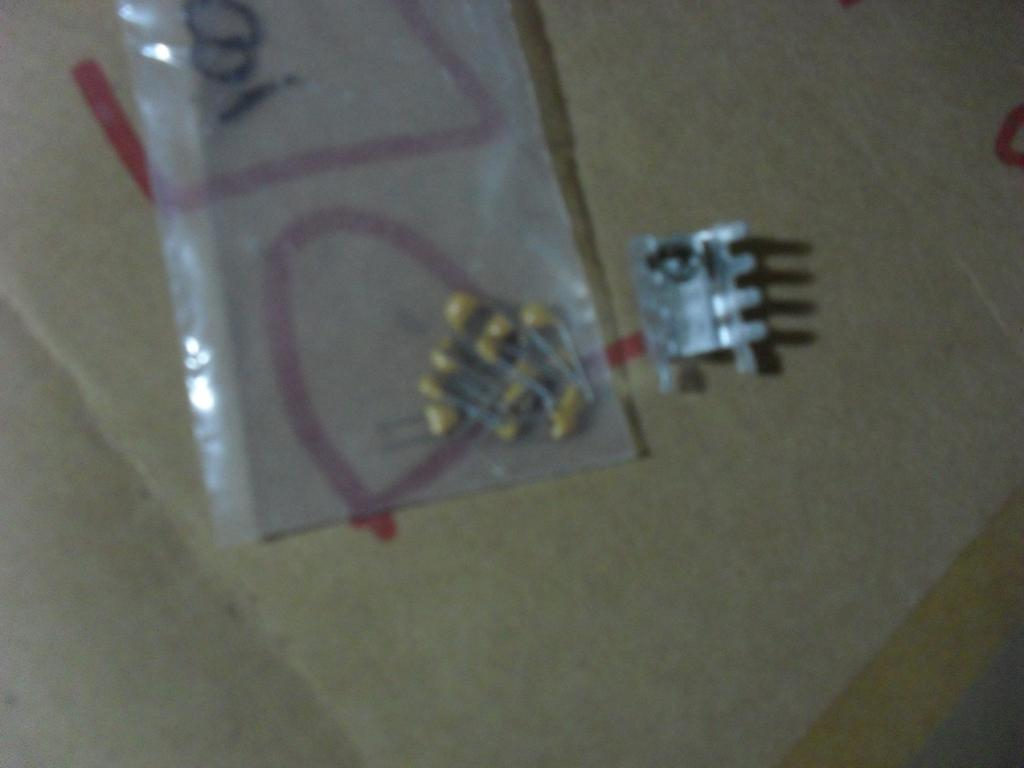

los que compré y no me convencen por su tamaño?

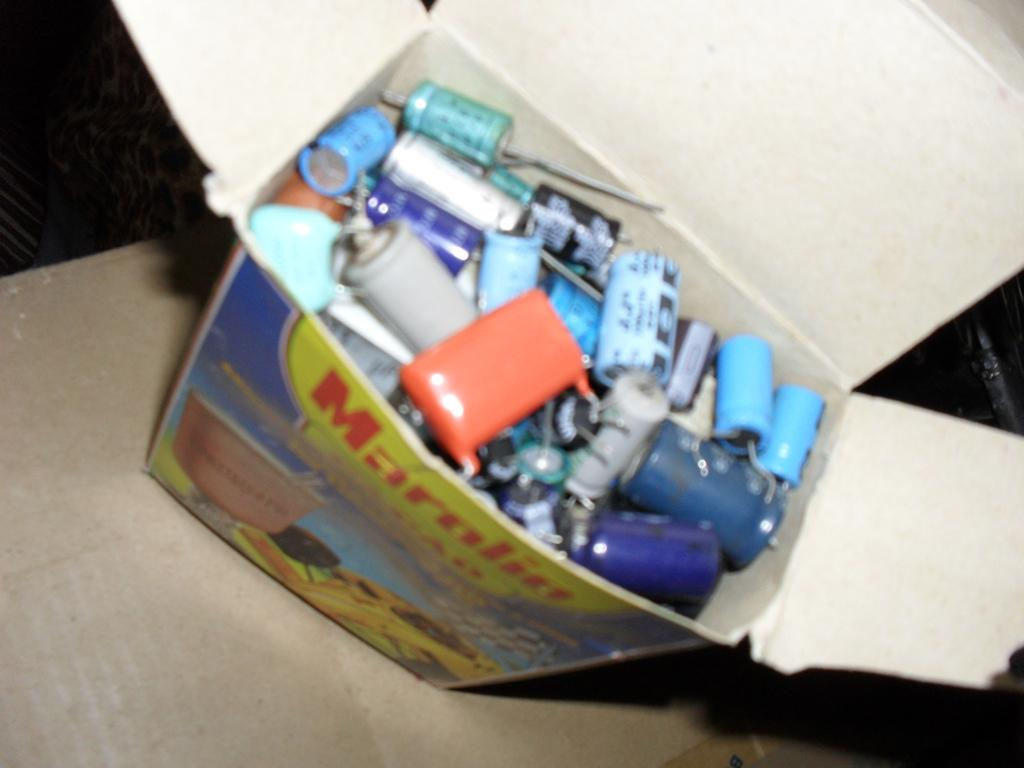

caja de cacharros, mayoritariamente electrolíticos axiales

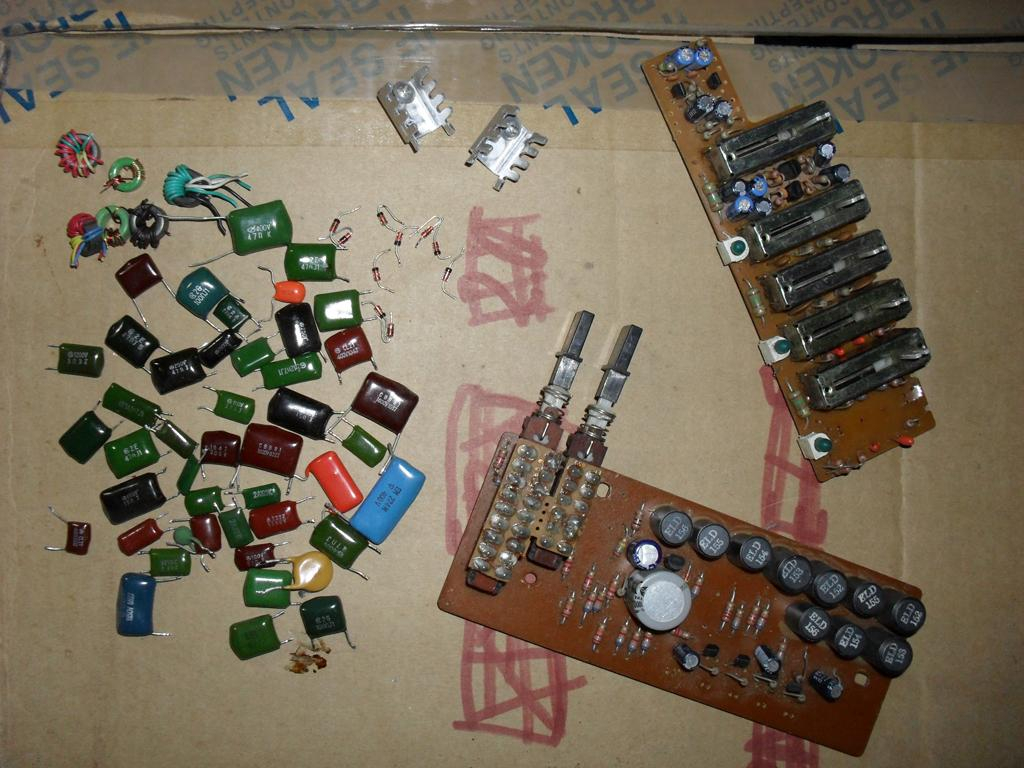

los que conseguí de las bajo consumo (babéate amigo) conseguí los de 630v también :p

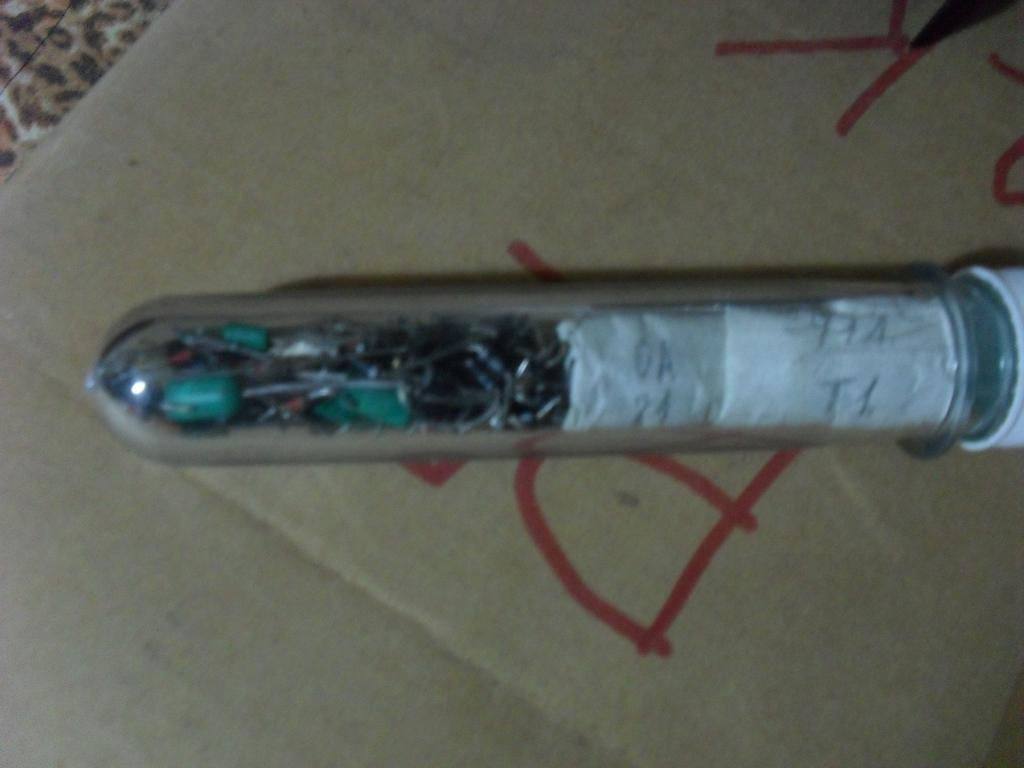

mis preformas para botellas donde guardaba los componentes pequeños

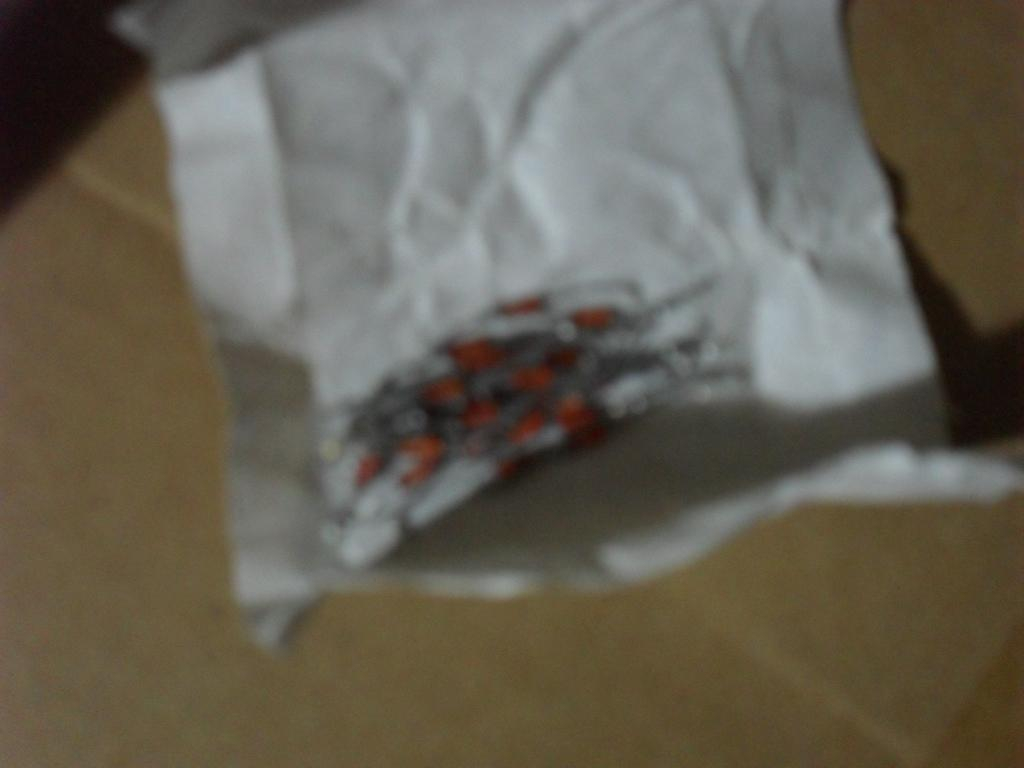

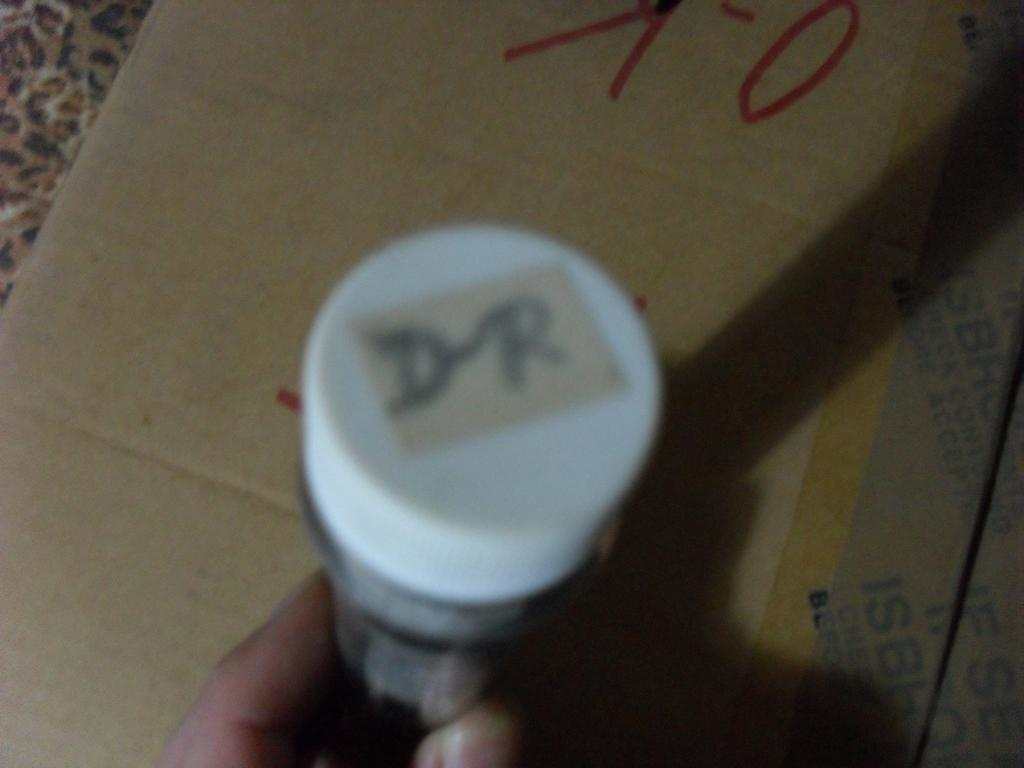

y algo que llamó mi atención (en el papelillo dice "914" es ese el código)

y sí que tengo varios de ellos

También tengo capacitores de esos naranjas verrugosos pero
los quiero guardar para más adelante "son mi tesoro" recuerdo
cuando los cargaba en 220v y los tocaba para probar cual era el
más cojonudo y estos me hacían pegar un grito :proteston:
lo sé dirán que estaba :loco: pero es cosa de la edad, era adolescente.
Mi primer revista de electrónica la compré a los 10 años (decía varilla electrificada)
y no entendía nada, a los 15 seguía de vendedor de periódicos y revistas, encontré
que arrancaba un curso y bueno terminé en este mundo tan vicioso de la electrónica :D
