Clon del Ezekiel 25:17 para bajo

ejotacero
#1 por ejotacero el 12/12/2014
¡Buenas!

He montado este circuito en una carcasa acorde a mis capacidades técnicas:

http://www.stompboxes.co.uk/Ezekiel.html


Es un pedal con varios tipos de fuzz. Se utiliza un selector giratorio para usar unos diodos u otros.

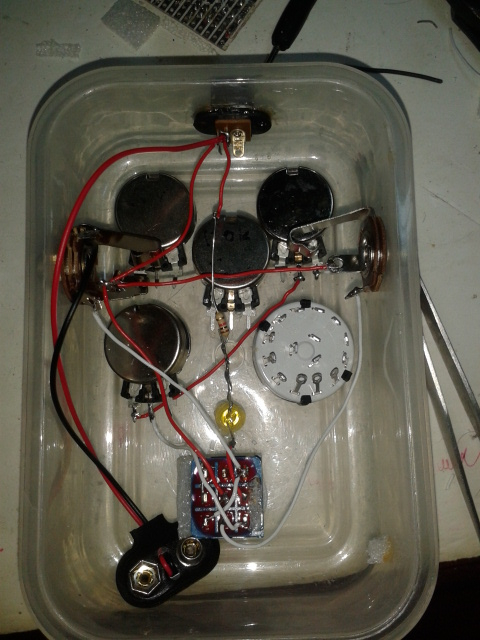

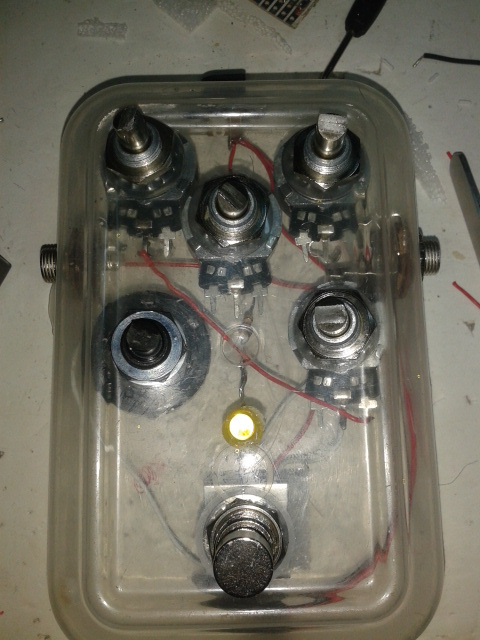

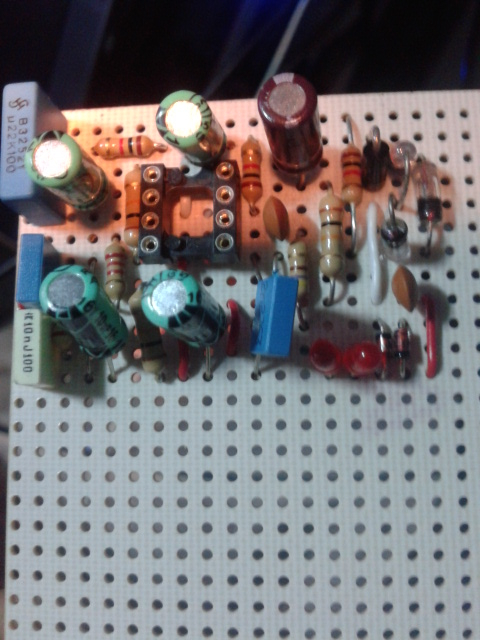

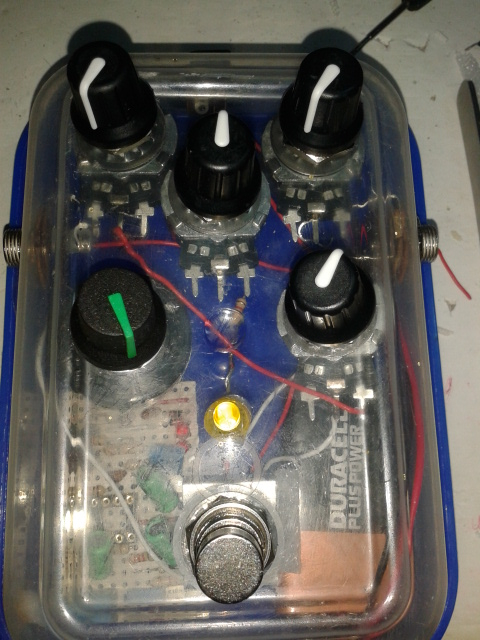

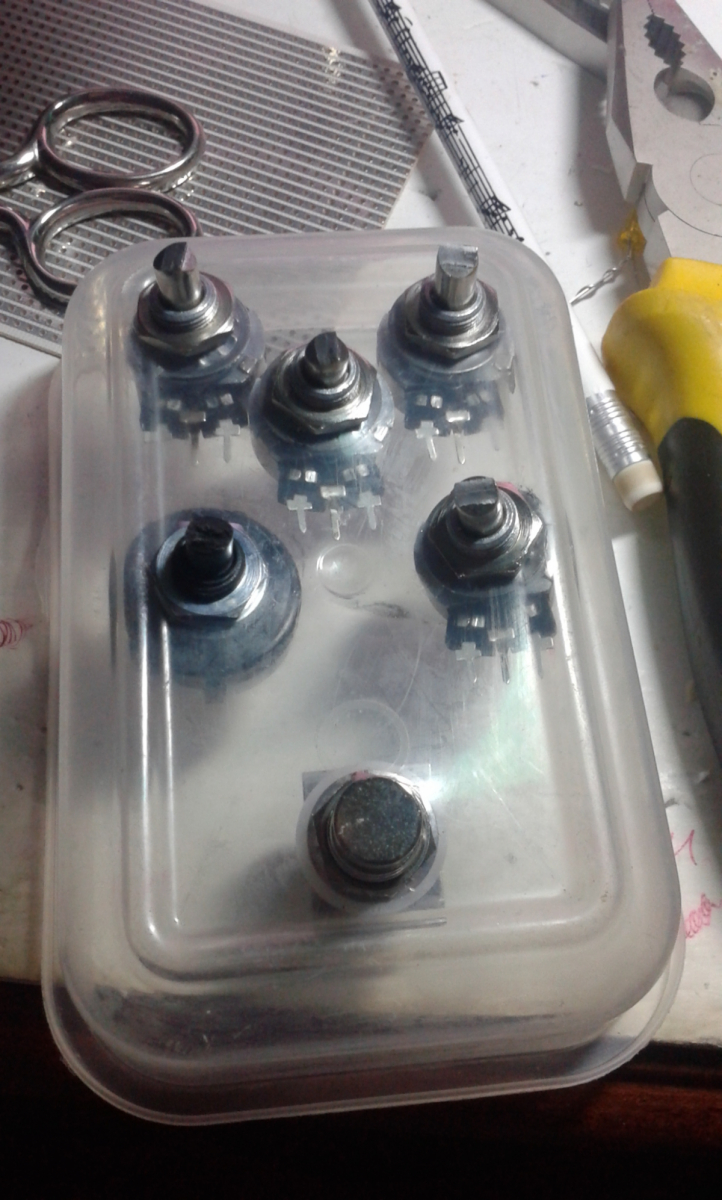

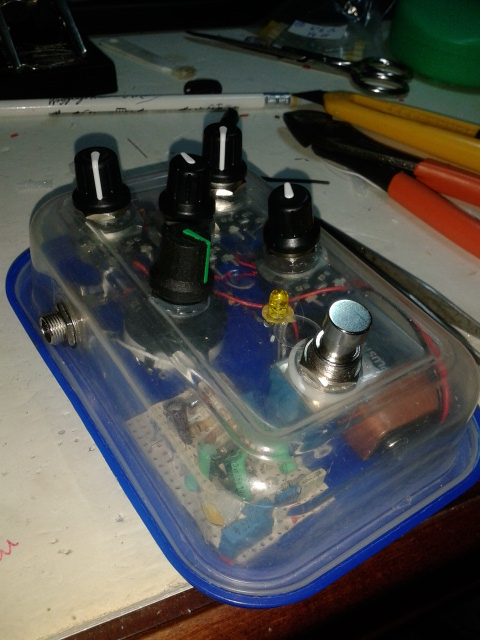

Dejo unas fotos del montaje (perdón por el inmenso tamaño) y un video en el que se aprecian además mis dotes musicales. Lo grabé con un bajo (Squier Precission con pastillas de serie) en la sala de ensayo y también con una guitarra (con EMG 81) afinada en drop C, con la que creo que se lleva bastante bien.

ea188955c6eef0052f1dc097b8fc8-1909213.jpg2a48baedce2da4257d014c5925c04-1909213.jpg946d61eb2b7393a4114a3310ac3c6-1909213.jpg1548555bf2e071da1888f4966c5d9-1909213.jpg7235277c91a304986b89bbcd3d0e0-1909213.jpgedc04f4a8300b6a3e8a5ad1be1c01-1909213.jpg

[Este vídeo ya no está disponible o la URL es incorrecta]

Mola mucho y es muy sencillo.

:saludo:
Subir
1
OFERTASVer todas
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    174 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • Peterson StroboClip HD
    48 €
    Ver oferta
David Hernandez
#2 por David Hernandez el 19/01/2015
Perdón estoy algo ciego pero donde esta el diagrama y el esquematico y asi para armarlo ?
Suena fenomenal y lo quiero para mi bajo.
Afecta algo que mi bajo sea de circuito activo al sonido del pedal ?
Subir
OFERTASVer todas
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    174 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • Peterson StroboClip HD
    48 €
    Ver oferta
elrufo
#3 por elrufo el 23/01/2015
¡Me encanta el sonido que saca! (Y el acabado guarrete xD)

¿No tienes por ahí un esquema con la lista de componentes usados? Me gustaría iniciarme en el pedaleo DIY con este proyecto.
Subir
OFERTASVer todas
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    174 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • Peterson StroboClip HD
    48 €
    Ver oferta
ejotacero
#4 por ejotacero el 26/01/2015
¡Buenas!
Claro, disculpad que no lo haya incluido.

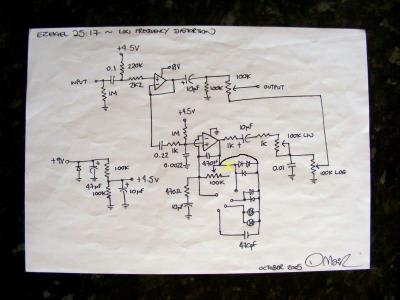

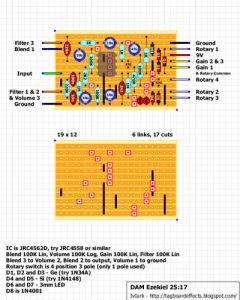

Aquí lo tenéis.
¡Suerte!
Archivos adjuntos ( para descargar)
Subir
1
OFERTASVer todas
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    174 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • Peterson StroboClip HD
    48 €
    Ver oferta
ejotacero
#5 por ejotacero el 26/01/2015
Quizá queráis este otro también.
:saludo:
Archivos adjuntos ( para descargar)
Subir
1
OFERTASVer todas
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    174 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • Peterson StroboClip HD
    48 €
    Ver oferta
