ayuda en cableado Hohner B Bass VI

#1 por ericelgrande el 23/01/2013
Saludos amigos, soy nuevo en el foro y necesito de su ayuda y gracias de antemano por leer y poder ayudar.

Adquiri un bajo Hohner B Bass VI, pero al checarlo le dejaron la pila por mucho tiempo y esta daño el porta pila, lo cambie y note un cable suelto en las conexiones y es ahi donde surge mi duda.
Archivos adjuntos:
diagram hohner 1.JPG
BBCode:
diagrama hohner 2.JPG
BBCode:
Subir
#2 por ericelgrande el 23/01/2013

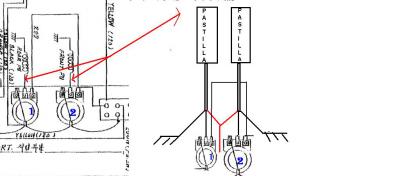

La duda surge y la muestro en la segunda figura, que de las pastillas sale un cable blanco grueso, que a su ves tiene 3 cables
1. La Masa
2: Uno blanco que va al potenciometro
3: uno rojo que se une al otro rojo de la segunda pastilla y hacen un solo cable y anda suelto

Ese cable el tercero no se a donde va ya que no figura en el diagrama, solo muestra uno rojo que va del potenciometro 1 al segundo y a su ves al switch
Subir
#3 por bootes el 24/01/2013
Quizas te ayude este esquema mas sencillo, normalmente el rojo de las pick up activas va al positivo de la pila, en tu bajo seguramente ira al positivo tambien.

Subir
#4 por ericelgrande el 24/01/2013
gracias en verdad creo que esos es lo correcto
Subir
#5 por VZStudios el 11/02/2016
Hola amigo, ahora soy yo quien necesita de tu ayuda, desconozco todo de los diagramas, pero si fueses tan amable de compartirme una fotografia del cableado y sus conexiones. Tengo un problema con mi hohner, tiene un cable suelto y algunos considero estan mal soldados. Agradezco enteramente me puedas ayudar, quizas veas el hilo nuevamente y puedas ayudarme.
