#1 por mahony el 05/09/2016
Hace tiempo que estaba por poner algunos amplis y pedales que he hecho.
voy a empezar por uno de estado solido que tiene varias prestaciones.

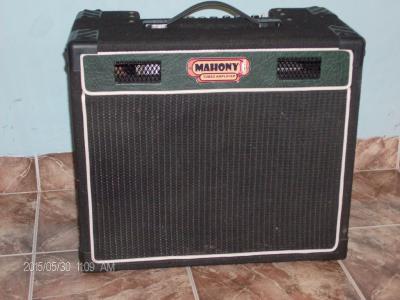

es un combo de 50 watts de cuya salida esta basada en una LM 3886
1) canal limpio y distorsion conmutable local y pór dedal,
2) ecualización paramétrica
3) simulador de parlantes incorporados (Fender, marshal y el propio parlante de el Pioner)
4) Loop de efectos
5) Salida de línea no balanceada para consola-
6) Conmutador para cambio de potencia
<lo mas difícil fue su puesta a punto por el reducido espacio disponible del chasis
hay les va
Archivos adjuntos:
BBCode:

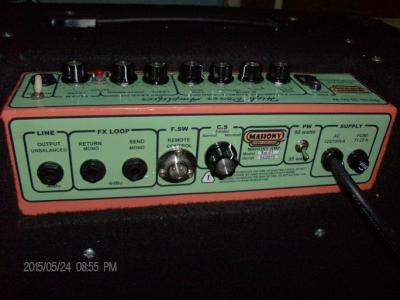

panel trasero.JPG
BBCode:

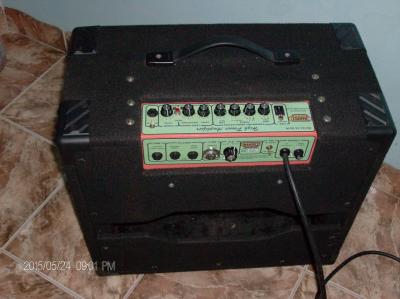

vista superior.JPG
BBCode:
Subir
1
#2 por mahony el 05/09/2016

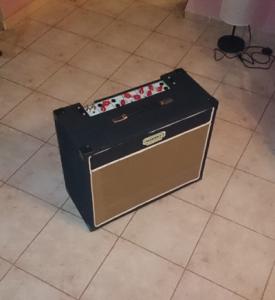

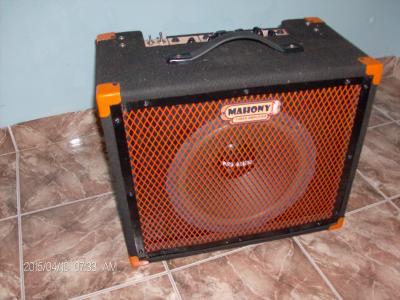

Otro es este valvular DE 18 WATT con 2x 6V6 de salida. esta serie le llame Látigo ( este en particular le llame V) que es un ampli hibrido en cuanto a su fabricación desde el punto de vista electrónico, o sea tiene cosas de varios amplis conocidos, por ejemplo tiene de Lanney, de Fender y de Marshall, tomando de cada fabricante lo que a mi me parecion lo mejor. de esta serie hay de varias potencias,. pero empecemos por el PP 6V6 polarizado por cátodo. sus prestaciones son:
1) Canal clean y overdrive conmutado por pedal,
2) Loop de efectos paralelo
3) stack de tono de 3 controles para los dos canales
4) Ganancia y volumen para el ovedrive
5) Volumen para el canal clean
6) Su cubierta es en alfomfra negra
ahí las fotos
Archivos adjuntos:
BBCode:

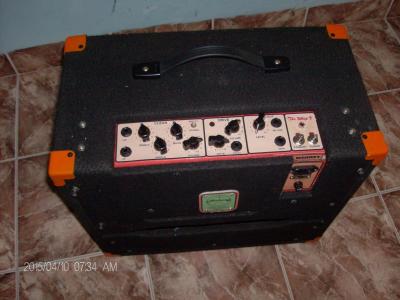

Vista superior.JPG
BBCode:
Subir
1
#3 por mahony el 05/09/2016
Es otro Latigo por con 6L6 por eso de Latigo L,(un poco mas de potencia que el anterior unos 50-60watts, pero en el resto es igual al anterior pero con polarización fija y adicionalmente tiene otro pedal para un vibrato, al final se quedo con chekeen head rojos, por mucho que lo pensé se quedaron así. también forrado en alfombra negra
paso a las fotos
Archivos adjuntos:
BBCode:
vista superior.jpg
BBCode:
Subir
1
#4 por mahony el 05/09/2016
Otro similar al anterior pero sin vibrato, igual de 50-60 watt, con una combinación de alfombra negra y roja, estos amplios ya tiene un peso considerable de ahí las dos asas, parlante de 13 pulg iman cuadrado, 16 ohmios, un sonidazo !!
ahí las fotos.
Archivos adjuntos:

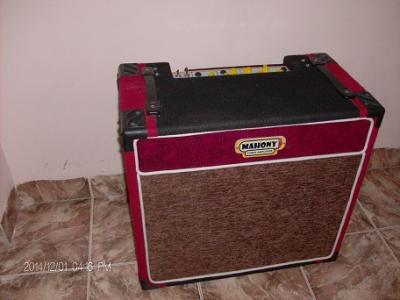

vista frontal.jpg
BBCode:

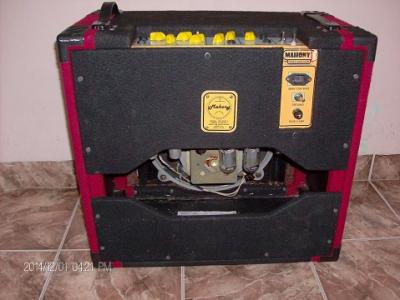

vista trasera 2.jpg
BBCode:
Subir
1
#5 por despista2 el 05/09/2016
Todo un lujo contar contigo por aquí, aunque sea de tarde en tarde.
Muchas gracias por compartir con nosotros tus trabajos. Me encantaría que comentases los detalles constructivos que consideres interesantes, para dejarnos con la boca abierta con el ingenio que tienes que desplegar para suplir la escasez de medios.
Subir
#6 por mahony el 07/09/2016
Hola Despista2 como estas? siempre te leo pero y me dejas muy admitado de tus conocimientos de mecatronica y como resuelves y ayudas a los co. con sus problemas.
Comentarte de la fabricacion no tengo mucho que decirte, lo primero es bastante insano de hacer por la cantidad de modulos que tiene en tan reducido espacio, mas de una vez tuve que desarmarlo todo porque habia algun problema en un modulo aunque lo ya lo habia probado por separado y para llegar a el problema tenia que quitar la potencia o el pre, etc, por ejemplo. quedo muy compacto. la lm3886 tiene un disipador interno con alletas horizontales pero como no era lo suficientemente grande previ ponerle un pequeno ventilador para hacer el tiro de aire por eso vez dos ventanas en el frente del ampli para la entrada el aire y su salida, dentro le puse unas guias o aletas de aluminio para dirigirlo y obligarlo a que pasara por el disipador.yo siempre digo que un ampli es la interfase entre una buena guitarra y un buen parlante. a mi me tocaba el parlante pero no tenia uno propiamente de guitarra (una PIoner que consegui, bastante bueno pero que su sonido no se parecia a nada conocido por lo que se me ocurrio ponerle un simulador de parlantes, que no son mas que filtros para simular la respouesta de las cabinas de fender (4x 12 ) Jensen y una cabina marshal con parlantes Eminence. y la cosa funciono y dio resultado esperado (claro antes simule todo en proteus y el modelo fue muy fiel a la la realidad. lo otro complejo fue PCB el pre, ya que ademas de tener incorporado todo lo que respecta al audio tenia su componente digital para la conmutación hecho a Cmos con los multiplexores 4052 o 4053. y no con rele bueno un flip flop tipo D 4053 para actuar sobre los multiplexores y alguna que otra cmos como antirebote quizas una 4011, todo funciono perfecto cambio de canal nacionalización de canal con leds y bueno que fuera local y remoto.
La potencia que en relaidad fue lo mas facil y enrrollar el tranfo para dos No de vueltas diferentes del primario (para los diferentes cambios de potencia de la LM3886 segun data sheet (cambiando por carambola el voltaje de slaida ) de forma que no afectara la distorsion armonica de esta y siempre quedara dentro de los paramentros del fabricante entre 0,003 a 0,005% (por cierto muy buena, el disemo del pacb de la potencia, su simulacion en proteus, y el resto eran fuentes auxiliares para los diferentes modulos. en fin llevo tiempo su concepcion y su realizacion, calcular bien el tamano del shasis, y del mueble y despuesla parte artesanal de hojalateria, carpinteria, tapiceria y que quedara lo mas decente posible. y por ahi andaban los tiros para el primero que presente de estado solido.
Subir
#7 por mahony el 07/09/2016

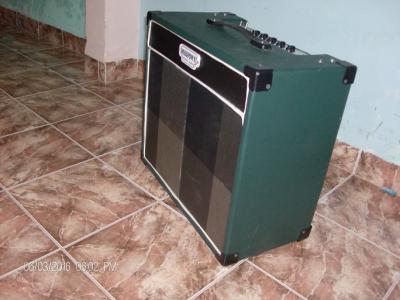

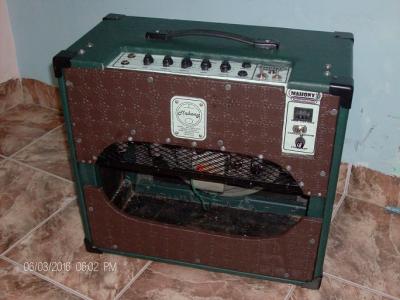

esta es otra serie face white, basado en el JCM800 pero con salida EL84, parlante gibson y 15-18 watts de salida. este no lleva pcb como tal sino placa con torruet, como dato curioso y a falta de tela apropiada, el frente esta hecho con Dooley de cocina "tomados prestados de mi mujer) y le dan esa pinta cuadriculada, la textura es especial muy similar, o mas que similar que los frentes de amplis profesionales
Archivos adjuntos:
BBCode:
BBCode:
Subir
#8 por mahony el 07/09/2016

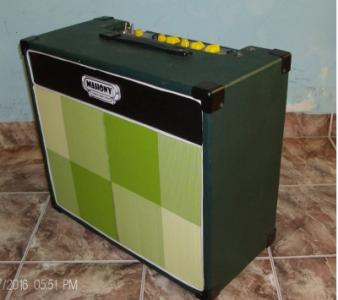

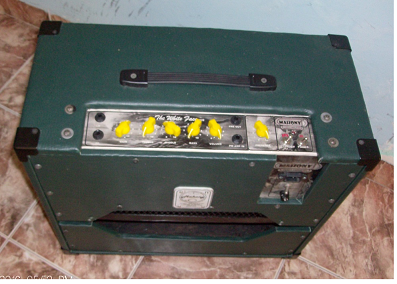

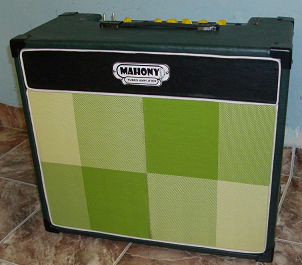

Este es lo mismo con otro tipo de color de los Dooleys (es lo que se pone debajo del lato de comer en las mesas en lugar del tradicional mantel)
Archivos adjuntos:
BBCode:
BBCode:
fondo sup.png
BBCode:
Subir
#9 por mahony el 07/09/2016
Bueno como dato adicional le incorpore una loop de efectos y por supuesto polarización por cátodo (ahi si hay sag!!) es una broma despista2 . lo hay que se siente la compresión de forma increíble, un sonidazo los dos. si se fijan ya estos tienen una protección mecánica anti-patadas para las valvulas
Subir
#10 por mahony el 11/09/2016
Bueno terminado con los valvulares de guitarrras, Ahora le toca el turno a los de Bajo;

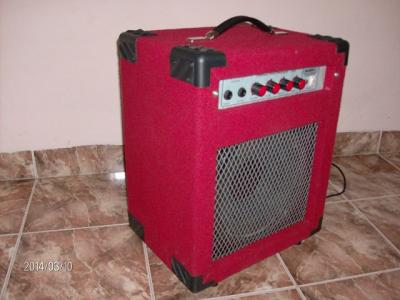

Este primero es un Frotman 25B pero con una TDA2050 de salida (unos 25 watts), parlante de 10 pulgadas y compresor con un OTA (amplificador Operacional de transconductancia), desde mi época de estudiante siempre estuve enamorado de estos OTAs que por suspesto que no tenia acceso a ellos en ese entonces y lo hice con transistores como aparece den el data sheet y funciono creo que me hice un generador de funciones lleva como 11 transistores, bueno volviendo a hoy este Frotman si tiene un 3080 verdadero y es muy efectiva su compresión. Sus prestaciones a mi jucio son para estudio aunque pudiera servir en locales pequeños, recomendable 100%, sonido profundo y definido, gabinete parlante cerrado totalmente y sin tweeter, muy manuable y de poco peso. ahi les va las fotos
Archivos adjuntos:
BBCode:

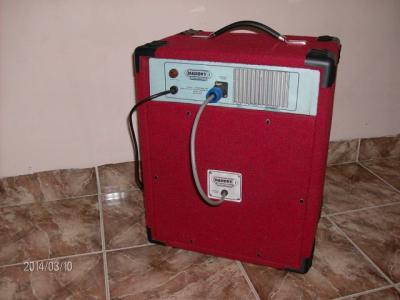

parte trasera.JPG
BBCode:
Subir
#11 por mahony el 11/09/2016

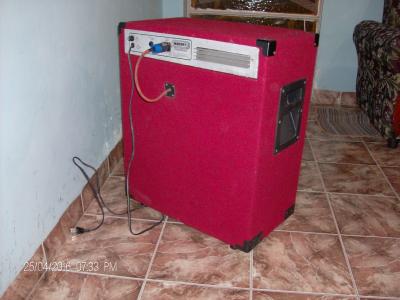

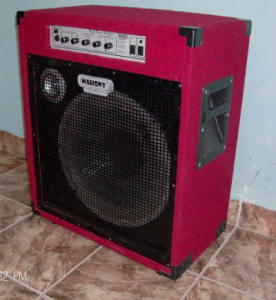

Este otro es un poquito mas grande de 100 watts (TDA 7293) parlante de 15 pulg, su pre es de un Frotman 25b, con la misma compresión, un tweeter piezo. Estos tweeter son muy chillones y su red de crossover es algo difícil de cuadrar, su sonido igual de bueno aunque muy adecuado para diferente estilos, ya se puede utilizar en locales mas grandes, ahh le incorpore una salida de linea desbalanceada para conectar a consola, no tiene bass reflex.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#12 por Tokai el 11/09/2016
Gran trabajo compañero! No tendrás fotos de las tripas de estos bichos por casualidad? Eso sería porno del duro :babeando:

Seguro que suenan de escandalo :brindis:
