Solución elegida por el creador del hilo (Javier López Pasamontes)
Hola. Sí, cada fusible se encarga de una parte del circuito.
Yo me inclino también por los fusibles, mira que estén bien con un polímetro. Tienes dos fuera, si el ampli enciende, no puede ser el "mains fuse". Yo miraría el HT:

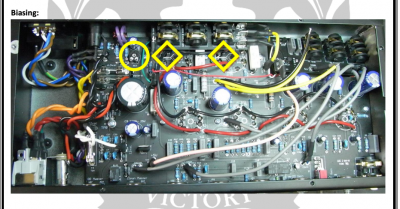

Dentro tiene otros tres fusibles. Dos parecen los fusibles de los filamentos, el tercero, ni idea. Con un polímetro lo compruebas en un momento. Están a la izquierda, ignora las marcas amarillas.
Archivos adjuntos (
loguéate para descargar)
1
¿Algún fusible interno?
Yo me puse a toquetear el bias de mi twin una vez. Lo puse "calentito" y sonaba a gloria, pero cuando le subía el volumen a volumen de escenario me saltaba un fusible interno. Le cambié el fusible, le volví a poner el bias a lo especificado y desde entonces no ha vuelto a dar problemas - varios años ya -.
1
Gracias Raúl. Los fusibles internos los veo bien no están fundidos aun así probé a reemplazarlos pero nada.
Una pregunta...puede ser q teniendo algún fusible interno fundido el ampli se enccienda?
Ok. Como se miden? Con el ampli encendido pincho en un extremo del fusible? No hay peligro?
Las marcas amarillas son para medir y calibrar el bias
Y gracias sobre todo.
#5 vale ya he visto como se ,ide un fusible
Me alegro que hayas aprendido a medir un fusible. Ahora, esa operación que consiste en sacar el fusible de su alojamiento y poner el polímetro en continuidad es la más básica... que puñetas haces tocando el bias...
4
Primero comprueba la resistencia de rejilla de cada válvula de potencia que pueden haberse quemado al hacer corto las viejas. Por corto estas resistencias suelen reventar antes que el fusible y suelen de de 1K 1/5W
1
Esas resistencias de 1K..tendrían que estar prohibidas ...hay que ver como maltratan las válvulas ..una pena.
