Valores de potenciometros

#1 por alfonsobiker el 14/03/2015
Hola muy buenas!!!!
Tengo un Marshall MG15CDR y no me funcionan bien los potenciometros del volumen del canal en limpio y los dos de la distorsión; la ganancia y el volumen.
He desmontado la placa donde están instalados y no pone ningun valor. Me he descargado el esquema y tampoco lo pone.
Alguien sabe donde lo podría conseguir?.
Subir
#2 por Rev el 15/03/2015
Si los valores del potenciómetro no vienen escritas atrás del mismo, algunas veces los pueden traer escritos enfrente... en cualquier caso, estos son los valores que solicitas:

-Volumen canal limpio: potenciómetro logarítmico de 5kΩ.
-Volumen overdrive: potenciómetro lineal de 5kΩ.
-Ganancia: potenciómetro lineal de 1MΩ.

"Por un lado están los artistas y por el otro las personas que dedican todo el tiempo a demostrar que son artistas".

Subir
#3 por Rev el 15/03/2015
:ups: Corrección, el potenciómetro de ganancia es logarítmico y no lineal como mencioné.

"Por un lado están los artistas y por el otro las personas que dedican todo el tiempo a demostrar que son artistas".

Subir
#4 por alfonsobiker el 16/03/2015
Que máquina de tío, muchas gracias!!!!!
.perdona!!! El de volumen de over drive no es también logarítmico?
Subir
#5 por Rev el 16/03/2015
alfonsobiker escribió:
El de volumen de over drive no es también logarítmico

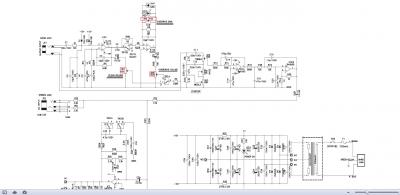

No, es lineal... observa los valores marcados en el siguiente esquema, fíjate que en overdrive volume indica que es un potenciómetro tipo B (osea lineal) de 5k.
Archivos adjuntos:
BBCode:

"Por un lado están los artistas y por el otro las personas que dedican todo el tiempo a demostrar que son artistas".

Subir
#6 por alfonsobiker el 19/03/2015
Muchas gracias de nuevo!!!!!
He instalado los nuevos potenciómetros que son donde se notaban los fallos lo malo que el problema persiste. Ahora si que no tengo ni idea cual podría ser el fallo.
Subir
