#1 por dr_cinicvs el 31/08/2014
conseguí este mastil porque pnsaba en hacerme una guitarra vintage con piezas de epoca
luego encontré este cuerpo, en principio no era lo que buscaba pero me moló la idea de hacerme una culona, también pillé al mismo tio las pastillas que se ven, aunque no corresponden ni con mastil ni con cuerpo.

al ponerlos juntos se vió que esto iba a ser un amor imposible, llegué a pensar que era un cuerpo de bajo porque el mastil necesitaba entrar mas de 6 cm en el cuerpo de lo que ofrece el socket (luego ví que la guitarra original solo tiene 19 trastes)

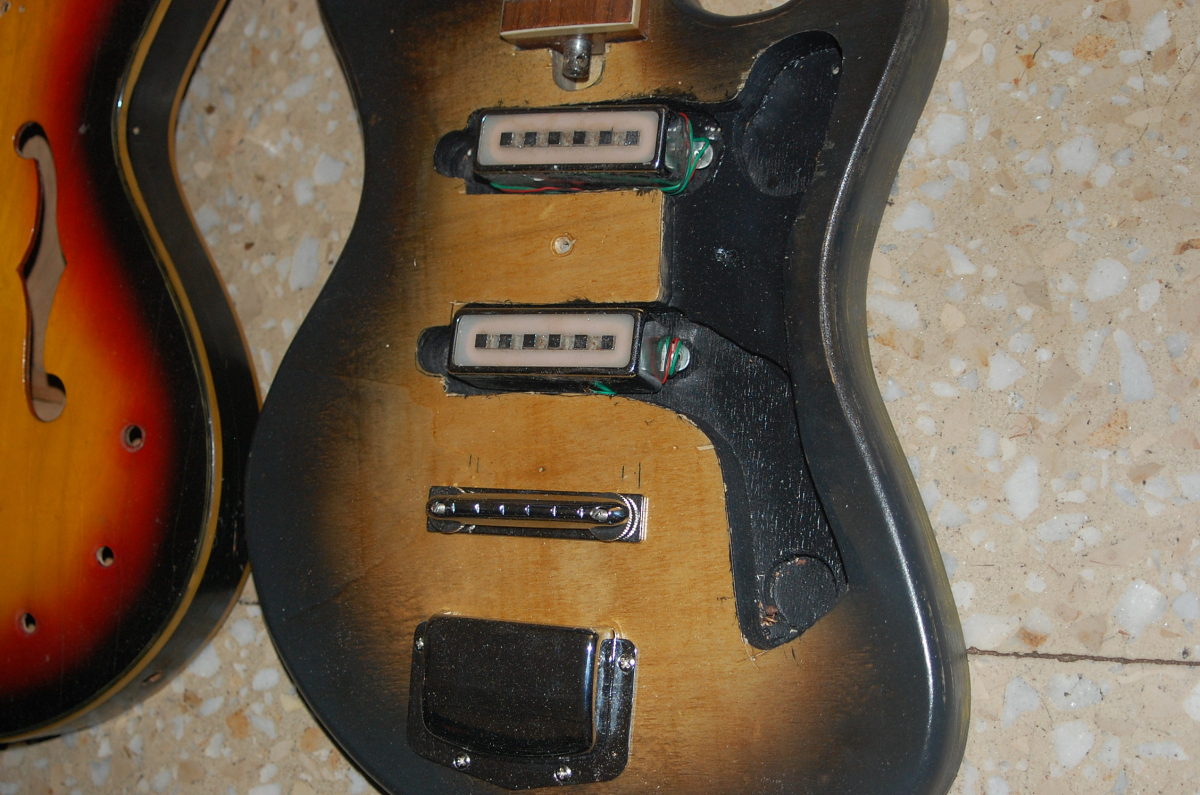

y aquí viene la primera parte del proyecto, ponerle cuerpo al mastil y a las pastillas, para lo cual, el soporte,

y aquí viene la parte sacrilega, con el soporte casi fresado

Si, contrachapado de abedul. Muchas de estas guitarras tenían cuerpos laminados e incluso algunas de aglomerado (el contrahcapado es mi limite, lo prometo)


y la segunda parte será un bajo de 30 pulgadas aprovechando el cuerpo. he estado midiendo y con un mastil de 21 trastes no tengo que hacer modificaciones en el socket. de momento estoy ideando el puente. uso unos postes con sus bushings de un nashville gibson, probablemente las piezas de mejor calidad que tenga, sin contar las clavijas

y la forma de la pala, creo que bastante japonesa



el de sapeli bien seco de marco de puerta y rosewood, y quizá hacerle alguna horterada tipo años 60 a la pala

Ya tengo el cordal para el bajo, hace tiempo que lo tenía pero era demasiado largo, lo unico que le he hecho ha sido acortarlo.



antaño era mas largo y estaba peor tallado

ahora tengo que buscar un trozo de aluminio o similar para ponerle por debajo y que haga masa, pues el puente también va a ser de ebano

el cuerpo de la guitarra ya va tomando forma.

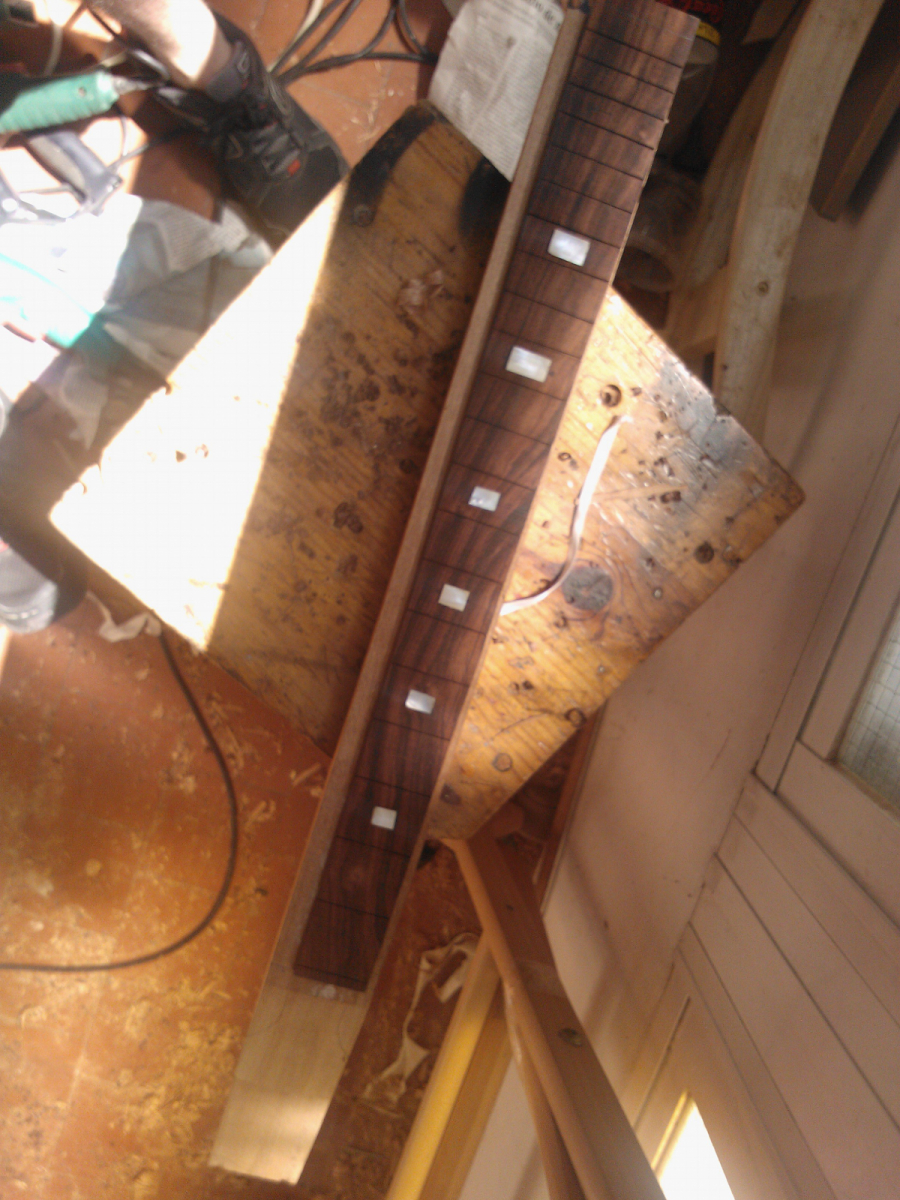

me he puesto con el mastil del bajo. La madera "elegida" sapele bien seco de marco de puerta (el trozo de madera rsonaba como si fuera una campana) con diapason de rosewood. los inlays serán de nacar, aqui solo están sobrepuestos, aun no se si dejarlos tipo bloque o hacer unos rombos

y el alma. es una varilla roscada metida dentro de un tubo de aluminio. Como no tenía ninguna fresa de 8 mm hice la zanja a mano, por eso se ven los bordes un poco irregulares

y el alma fuera del zuncho para que se vea como es. el ajuste es posterior

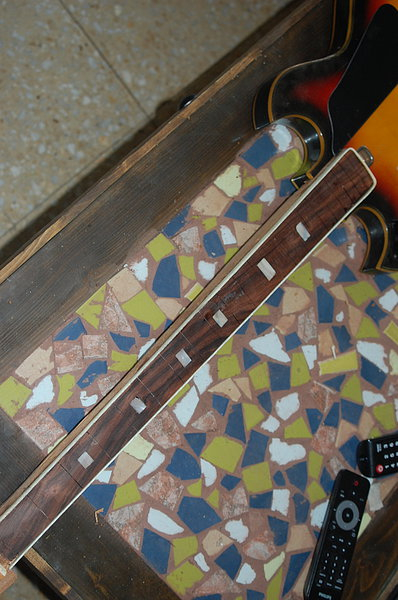

como va el proyecto a dia de hoy. Mastil radiado, inlayzado y bindingizado



y mientras, la guitarra ya tiene puente y cordal.


Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#2 por niobio69 el 01/09/2014
Por aquí me quedo a ver como queda, seguro que espectacular :-) Por cierto, de los que voy siguiendo, eres de los pocos que a la mínima te lías y montas un bajo, como el Cigar Bass. :okis:
:amigos:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#3 por dr_cinicvs el 01/09/2014
Un bajo es una guitarra con el mástil mas largo y cuerdas mas gordas
así a grosso modo, el ibanez puedo dejarlo con el mástil fretless y este con trastes

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#4 por crauna el 01/09/2014
Muy bonitas las ideas y magnifico trabajo... me hago follower del hilo.

Esto promete!

Dr. Siempre nos sorprende
Subir
#5 por dr_cinicvs el 22/09/2014
actualizo que hace tiempo que no lo hacía
10639495_709096042504051_1884304197666942543_n.jpg?oh=7502aad9dede4c9d6c6f6ff83688aff2&oe=54CBFA2E&__gda__=1421908722_8db714e5341e20529d9d5ebc4132d479
el cuerpo del bajo con sus pastillas, puente y cordal. han quedado unos cuantos agujeros de hardware anterior, pero creo que no los voy a tapar. originariamente tenía tres potenciometros, pero voy a dejarlo en dos (volumen y tono) y el tercero lo usaré para el jack.

10641252_709892672424388_5936669092055445973_n.jpg?oh=0ccfc0d17d57cc12809f84ddca49a0a1&oe=54BDF9E3&__gda__=1422433883_b0982b9100800260542d9453c7b7d688

golpeador tortoise para la tipo top twenty. el mastil resulta muy comodo y tocable y el cuerpo es muy ligero. ahora con las cuerdas puestas marco los huecos para las pastillas. Llevará dos interruptores on-off para seleccionar las pastillas

10703753_710796669000655_5201652184155749592_n.jpg?oh=5d638161eedf90f200ed92464cf8b258&oe=548DD127&__gda__=1418664607_ca2e29084a2d66c268fabdc33a8bfc4c

pastillas en su sitio

y sonando
10609718_711133958966926_144530823061990072_n.jpg?oh=cb302099c473b690c7d61145574ab95a&oe=54C0F4A5&__gda__=1423001051_f55dcc3def8136ccc11563b94d398b37

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#6 por dr_cinicvs el 02/10/2014
Haciendo la electronica del bajo. de tres potenciometros paso a dos (mas simple, no me gustan los controles muy complejos) y aprovecho uno de los agujeros para poner el jack en la tapa. Me sobraba un agujero, y se me ocurre ponerle otro jack. así ademas puedo enchufar dos amplis al mismo tiempo

10678580_719158534831135_519803667747481870_n.jpg?oh=1d7682295e88fb920a13cf8a973d1e9c&oe=54B268BE&__gda__=1422002981_333a84c7e687323065a374bbc0162068

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#7 por rooney el 02/10/2014
Buen hilo, lo mejor... el mando a distancia Philips, ¿reproductor multimedia?

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#8 por dr_cinicvs el 02/10/2014
jajaja, del DVD

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#9 por dr_cinicvs el 04/10/2014
pala terminada por detrás. faltan los agujeros para las clavijas

10710586_720701844676804_400602515950230452_n.jpg?oh=4b14dfb09d98edb29bb387366ebfc640&oe=54BA91B5&__gda__=1421664302_f9d09d2bafd08112a6fd5b3b9a42c45b

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#10 por dr_cinicvs el 05/10/2014
alguno fotino mas

con su compañera de culo ancho. es un kit como los de iose y spidey12 pero no me quedó tan bien.

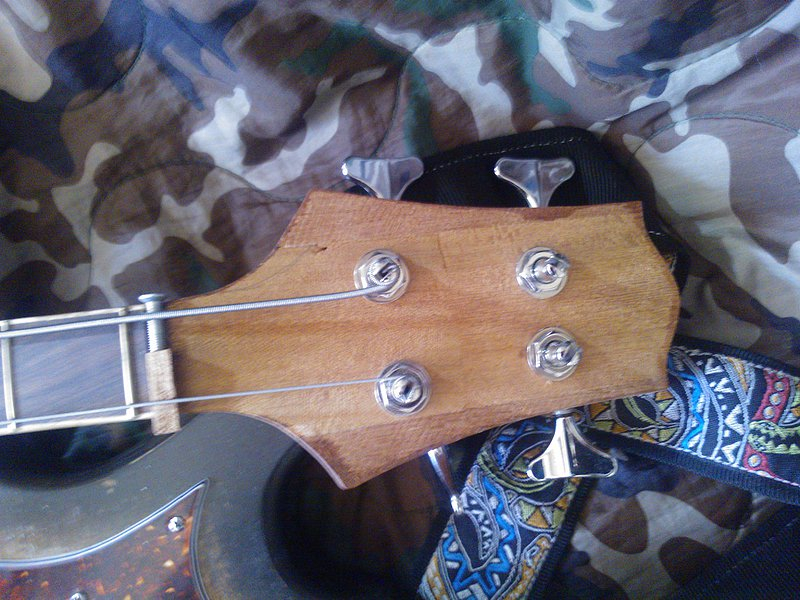

Detalle del traste0, cejuela super improvisada y la cagada de la pala, por suerte subsanable.las clavijas de las cuerdas mas graves no están situadas bien. Me fié de la plantilla en lugar de medir de nuevo. como tapa de pala llevará un trozo de plastico tortoise. mi idea era poner tambien plastico nacarado pero olvidé que había vendido el golpeador nacarado que tenía


Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#11 por niobio69 el 06/10/2014
:palmas2: Que buena pinta va llevando ese bajo. Tanto la guitarra como el bajo van con traste cero, por lo que veo. ¿Has tenido algún problema para el ajuste del primer traste¿ o se hace como cualquier otro traste¿

:brindis:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#12 por dr_cinicvs el 06/10/2014
en el bajo uso uno un pelo mas grande que los demás, para evitarme posibles problemas. en la guitarra está como vino, no da problemas aunque vendría bien cambiarlo. Lo del traste 0 es porque en esa epoca se usaba mucho, supongo porque no requiere tanta precisión como una cejuela labrada, con una cejuela cutre se consigue buena acción en los primeros trastes
