Proyecto Deluxe Memory Clon

Que te parece el proyecto?
excelente
muy bueno
bueno
regular
malo
muy malo
Votos totales: 26
#1 por Dr.Maligno Tech el 15/08/2011
Hola amigos, estoy intentando recopilar los pedales vintageros mas conocidos, en mi andadura, uno de los pedales que mas me impresiono fue este:

http://imageshack.us/photo/my-images/441/ehxdeluxememoryman.jpg/


El Deluxe Memory Man es un delay con modulaciones de vibrato y chorus de aproximadamente 800ms, con control de level, blend, feedback, delay y chorus/vibrato. Esta basado en BBd´s, siendo diferentes Ic´s dependiendo de la epoca en el que se fabricó. En la primera epoca si no recuerdo mal, las primeras ediciones estaban basadas en el Mitico SAD1024, ya inconseguible 100%, y si lo consigues puedes gastarte unos 100 dolares, y que sea fake, osea, falluto a tope. En las siguientes ediciones se utilizo el MN3005, BBd de 4096 etapas, con dos unidades de este chip se consiguen retardos de hasta 800ms. La ultimas ediciones utilizan 4xMN3008 o bien sus variantes de bajo voltaje, MN3208. consiguiendo el mismo retardo que con el anterior pero resultando mas tedioso a la hora de biasear los BBD´s.
Los Bucket Brickage Driver, tanto el MN3005 como el MN3008, ofrecen un delay analogico de alta calidad que no se consigue con ninguna unidad digital o hibrida, por mucho que digan los gurus de nueva epoca, que se basan en el FV-1 o bien en el PT2399, que suenan muy bien, pero no tan bien y con tanta cremosidad como uno analogico.
Es por eso que voy a postear este proyecto, que no es mio, pero el propietario tampoco pone copyright, asi que no habra ningun problema a la hora de subir el documento.

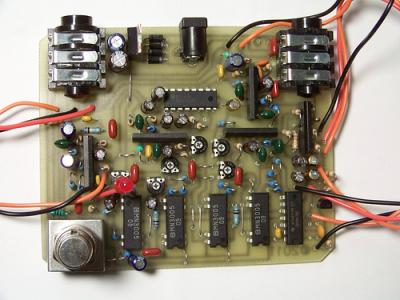

He intentado busca un circuito que cumpliera unos minimos de realizacion, osea, que cualquiera que quiera y tenga el conocimiento pueda realizarlo. Mas que nada por los BBD´s, que los MN3005 son ya casi inconseguibles, o te claban 15 dolares. En smallbear, tienen los MN3008, que segun parece es mas asequible, vendiendote la pareja por el mismo precio que el MN3005, que tiene el doble de etapas y cuidado que no esten chungos, a mi me ha venido uno malo.
He de indicar que este proyecto es muy denso, con muchos componentes, y que os espereis lo peor desde el primer momento, pero sin desesperar. Yo hasta que no comprobe con un probe casero que un bbd no iba, me pensaba que habia puesto algo mal, por la distribucion de los componentes, y la cabeza me daba vueltas como un loko.
En el PDF esta todo, y no olvideis que cada maestrillo, tiene su librillo, yo tengo dos librillos, uno ya sabeis cual es.
El enlace del video que he grabado, esta polarizado de oido, ya que no tengo osciloscopio, pero estoy en ello, tampoco esta bien pintado, solo rotulador, estaba aburrido y me tire al toro.

Solo me queda agradecer a Rusty_Pinto por este proyecto genial de delay analogico con todo




venga que se acaba el verano!!!!!
