Problema pastilla de mastil con Seymour Duncan Hot Rodded

#1 por Bigzeppelin el 10/06/2013
Hola muy buenas, soy nuevo en el foro y he estado buscando en los hilos pero no termino de encontrar mi problema...

Os comento, tengo una Epiphone Les Paul Custom del 99 y aunque sonaba genial, me decidí a cambiarle las pastillas por unas Seymour Duncan Hot Rodded Humbucker Set. Un cambio a priori que mejoraría mucho más el sonido de lo que suelo tocar y dado que todo eran ánimos para que lo hiciera yo "es muy fácil decían", siempre he preferido contar con un profesional, pero bueno, lo he terminado cambiando yo...

Tras el montaje (cambié también el switch por un de Gibson), el resultado es que me suena la posición de puente y la de puente-mastil, pero no funciona la posición de mástil (sigo el esquema que vienen con las pastillas: sueldo blanco y rojo, y tierra y verde a la parte de arriba del pote y negro a la patilla). Llevo la guitarra a un amigo del trabajo que entiende más de electrónica y soldaduras que yo para que la eche un ojo. Tras comprobar con el polímetro por todos lados, me dice que conmutando en las distintas posiciones, los resultados son correctos. Me llevo el afinador y allí mismo compruebo que al poner la posición de mástil puedo afinar las cuerdas sin problemas, arreglado!!!

Cuando llego a casa, la enchufo al ampli y compruebo que la pastilla de mástil sigue sin funcionar en su posición... :'(
Pruebo en la posición de en medio a ver si lo que sonaba era sólo la de puente bajando el tono y el volumen, y parece que no, en cuanto bajo el volumen del mástil no se escucha nada, con lo que supongo que estarían sonando las dos.

He vuelto a resoldar los puntos por si no lo había hecho bien (he soldado 2 veces en mi vida), dejandolos todo lo bien que he podido y sigue sin funcionar... He leido por ahí que es posible que se haya ido el pote de tono o el de volumen, pero antes me gustaría estar seguro de que sea eso.

¿Se os ocurre qué puede ser o qué pruebas puedo hacer?

Muchas gracias por la atención.

To be a rock and not to roll

Subir
1
#2 por thecastle el 10/06/2013
¿Estás siguiendo este esquema?


Si todo coincide, y la pastilla tiene salida medida con el multímetro, puede ser un problema de los potenciómetros, o del selector. No obstante yo comprobaría todo por si acaso.
Subir
#3 por Bigzeppelin el 10/06/2013
Hola gracias por la respuesta,
creo que sí es ese esquema (te lo confirmo cuando llege a casa). Con las pastillas venían 3 esquemas y como tampoco tengo mucha idea segí el que ponía Standar.
Tampoco hice muchas modificaciones con lo que ya había. Las de la Epi venían 2 cables por pastilla (rojo y tierra) con lo que los cambios fueron: verde y pelado a tierra donde antes estaba sólo el pelado y el negro a la patilla donde estaba el rojo. Soldé blanco y rojo de las SD como venía en el esquema.
Si el jaleo de cables ya difiere en algo del esquema lo reviso para intentar explicarlo, pero esos no los toqué de como estaban... bueno, algun cable se llevo alguna quemadura por mi pulso panderetero con el soldador (en principio el plástico, no veía el cobre).

Puedo volver a poner el swtich antiguo a ver si fuera el problema, pero también se miró con el polímetro y dió bien, de echo se comprobaron los dos. Comentar que los cables que suben al switch tenían una clema, por si tubieran algo que ver.
Esta tarde subo fotos.

¿Es normal que de señal para el afinador y no para el ampli?

Gracias.

To be a rock and not to roll

Subir
#4 por Bigzeppelin el 13/06/2013
Buenas, ayer me echaron una mano para resoldar todos los puntos donde se me había la mano o eran sospechosos de que hubiesen quedado frías.
Revisando el esquema que pones thecastle y el que viene con las pastillas si son diferentes, pero por no tocar lo que dejé sin saberlo es igual al esquema que adjuntas.

También sospecho que aunque cambia mínimamente el sonido al ponerlo en medio, me da que sólo funciona la pastilla de puente.
Me sigue resultando muy raro que con el afinador si funcione la de mastil y con el ampli no (con otra de mis guitarras funciona sin problemas).

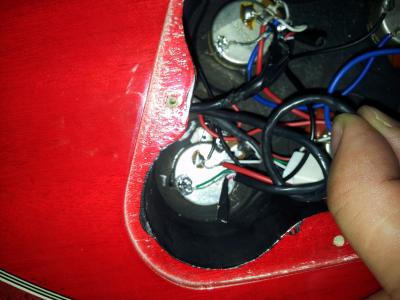

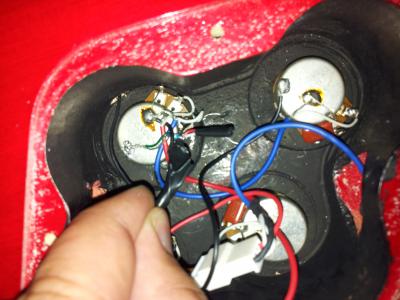

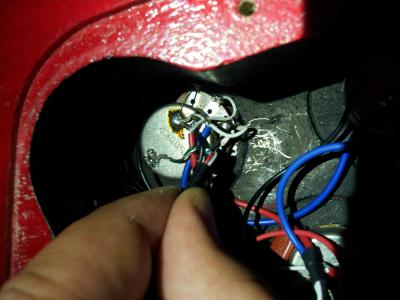

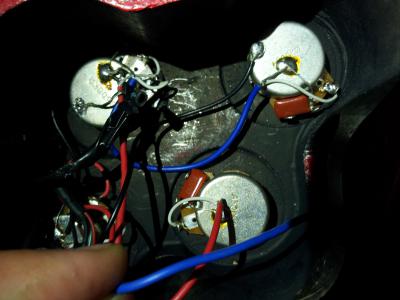

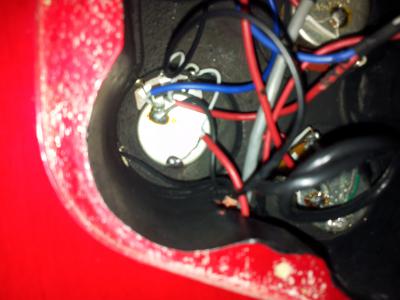

Dejo las fotos del susodicho (la primera es antes de poner las pastillas):
