Pastillas N2

david01
#1 por david01 el 23/06/2010
Hola es la primera vez que entro en este foro y me gustaria prestarais vuestra ayuda.
Tengo una N2 a la cual le quite las pastillas para cambiarselas pero no soy capaza de hacerlo ya que no hice un croqui del cableado.

Seria muy feliz si alguien pudiera ayudarme con un link o con unas fotos del cableado de una N2
Subir
OFERTASVer todas
  • Friedman 70th Anniv. T-7020 Head
    1.850 €
    Ver oferta
  • tc electronic DC30 Preamp
    99 €
    Ver oferta
  • PRS 70th SE McCarty 594 Quilt FBB
    1.055 €
    Ver oferta
daermen
#2 por daermen el 23/06/2010

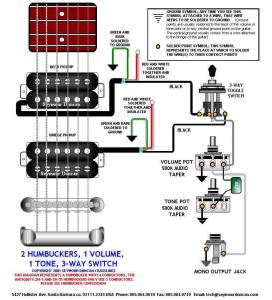

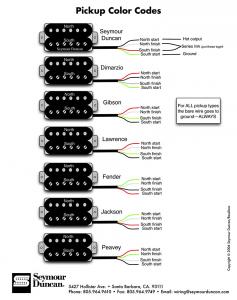

aca tengo un diagrama que te puede servir solo que no tomes en cuenta el control de tono. y te va tambien el codigo de colores de los pickup por que el diagrama esta hecho a partir de unas seymour duncan
espero te puedan ser de ayuda
saludos desde El Salvador
Archivos adjuntos ( para descargar)
