MiserBazz Fuss, el Fuzz de 5 componentes

#25 por haderms el 12/10/2011
Disculpa como nombre o referencia tiene el pulsador o swich , yo conozco unos pulsadores, pero son el plastico y no he encontrado esos aca en Cartagena, Colombia.

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#26 por buscomadrid el 12/10/2011
Hola, a todos el primer diodo que suena es uno muy normal el 1N4148 y el segundo un poquito más especial 1N60, pero me imagino que cualquiera de germanio puede valer. Más que nada por hacerlo dual. Son muy pocos elementos y lo monte en placa perforada. El pulsador al final utilice un 3pdt, vamos el habitual el de 9 pines (no se si te refieres a eso haderms).
Subir
#27 por haderms el 12/10/2011

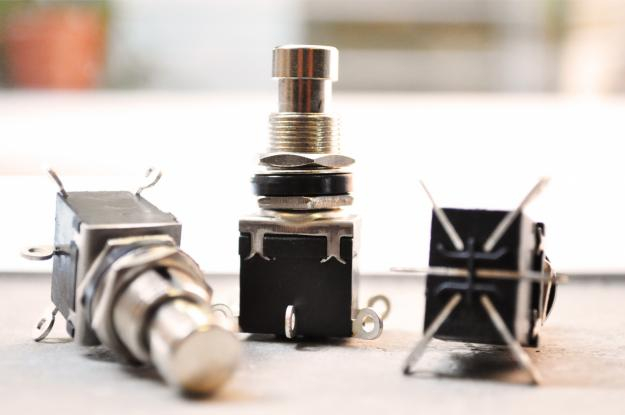

De estos metalicos nos e cuantos pines tengan
1302731331_188550392_1-Fotos-de--Suiche-pulsador-DPDT-Para-Pedales-Efectos-Guitarra-Bypass.jpg
POrque aca consigo unos parecidos a estos:

boton-pulsador-empotrable-.jpgmg]

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#28 por buscomadrid el 12/10/2011
Los que te comento son muy parecidos a los primeros pero con 9 pins en lugar de 6. Lo segundo que has puesto, el rojo, más bien parece un interruptor, y no se como se puede realizar el montaje con eso. Intenta buscar por ebay 3pdt, o en google.
Subir
#29 por haderms el 12/10/2011
ok lo voy a buscar.

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#30 por stak_a el 13/10/2011
el rojo que tu pones no te sirve prueba si consigues un 3pdt o un dpdt ya que si no lo pudes encontrar leete esto aver si te srive. http://www.taringa.net/posts/imagenes/4512117/Switch-para-Pedales-de-Guitarra-_Dpdt_.html

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#31 por haderms el 13/10/2011
Ok muchas gracias, por ahi vi en Mercadolibre y paraece que lo venden, me tocará pedirlo.

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#32 por Brian Huron el 15/03/2015

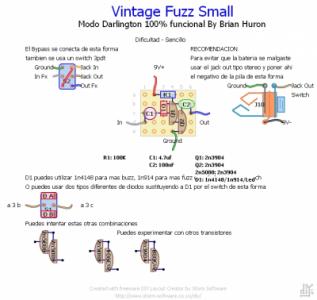

yo tengo un hilo de este mismo pero ligeramente modificado... para un mejor sonido sugiero que cambies los capacitores por unos de 100 nanofaradios y en cuanto al transistor con un 2n3904 queda de maravilla para guitarra y con un 2n5088 queda excelente para bajos y si quieren un sonido fuzz fuzz sugiero que hagan una conexion darlington con dos transistores de esta forma queda bastante bien no es necesario usar germanios ni nada y con los diodos es muy recomendable el germanio pero son dificiles de conseguir asi que puedes usar un
Archivos adjuntos:
BBCode:
Subir
#33 por Brian Huron el 15/03/2015
1n4148 para mas buzz, 1n34a para mas fuzz o led para mas crunch
