Les paul de olivo

#61 por Facu1996 el 04/07/2011
DIOS, que buena va a quedar, aprovecho y te hablo un poco de la electronica aca te dejo el diagrama que vos queres, (diagrama 1) pero te recominendo, q hagas este (diagrama 2) ya q en vez de hacer single el hum (q no es mala idea) los pones en paralelo, para mi suena mejor asi, pero guarda, tiene menos output, PERO, acordate q una pastilla sola de hum no suena igual que un single coil, el sonido se aproxima pero no es lo mismo.

PD: de paso, la conexion en paralelo tiene hum-canceling(definicion gaucha: no hace ruido de interferencia)

La guitarra no hace al guitarrista, pero como ayuda!!!
↓DALE AL VERDE!!! :D

Subir
#62 por papasmamas el 05/07/2011
:aplausos: :aplausos: va a quedar hermosa, no hay dudas de eso :ok: . Lo único que no me gustan, son los marcos de las pastillas, demasiado decorativos, yo los haría en madera también, pero con el diseño de los marcos comunes. :saludo:
Subir
#63 por aurum el 07/07/2011
facu1996 escribió:
DIOS, que buena va a quedar, aprovecho y te hablo un poco de la electronica aca te dejo el diagrama que vos queres, (diagrama 1) pero te recominendo, q hagas este (diagrama 2) ya q en vez de hacer single el hum (q no es mala idea) los pones en paralelo, para mi suena mejor asi, pero guarda, tiene menos output, PERO, acordate q una pastilla sola de hum no suena igual que un single coil, el sonido se aproxima pero no es lo mismo.

PD: de paso, la conexion en paralelo tiene hum-canceling(definicion gaucha: no hace ruido de interferencia)


Muchas gracias maestro por la explicación en criollo, que esto de los anglicismos no es lo mío, te hago un par de preguntas: ¿es posible hacer el esquema alternativo que me planteas usando una llave que solo tiene una entrada y salida para soldar los cables? ¿Sería recomendable usar en paralelo una pastilla y la otra con el anulado de una bobina, para darle más posibilidades de sonido? Muchas gracias de antemano por la ayuda.

Lo de los marcos de las pastillas también se me pasó por la cabeza, pero voy a ver como quedan en la viola armada antes de mandarme a hacer otros.

Ahora ando fabricando unas morzas para volver a pegar el diapasón, me olvidé de raspar el lapacho y la cola no lo pudo pegar, ahora que le hice la forma al mástil, las prensas con forma de G no agarran.

Les pido su opinión sobre el tema de la ubicación de las clavija y la elección de la electrónica compañeros, que ando medio indeciso.
Saludos

http://www.facebook.com/SpgLuthier

Subir
#64 por Facu1996 el 14/07/2011
aca te dejo algunas paginas para buscar diagramas
http://www.seymourduncan.com/support/wiring-diagrams/
http://www.dimarzio.com/support/wiring-diagrams
, despues si queres otras cosas, podes dibujar loos tuyos,
pero antes de todo te recomiendo que leas estos articulos
http://hermeticoguitar.blogspot.com/2009/03/diy-guitar-electronics-for-guitarists-i.html
este es el primero, hay hasta el 12º, fijate en el lado derecho de la pantalla estan los otros(sigue en abril)

La guitarra no hace al guitarrista, pero como ayuda!!!
↓DALE AL VERDE!!! :D

Subir
#65 por aurum el 27/07/2011
Muchas gracias Facu, voy a leer atentamente esos informes.
Muchachos, andube frenado porque no me gustó como respondía la cola animal en el pegado del diapasón, así que terminé encargando Titebond a Buenos Aires y recién me llegó. El diapasón ya está pegado.
Mientras tanto me estuve entreteniendo con otros asuntos, subo fotos para que se puedan entretener con algo mientras avanzo con la lp.

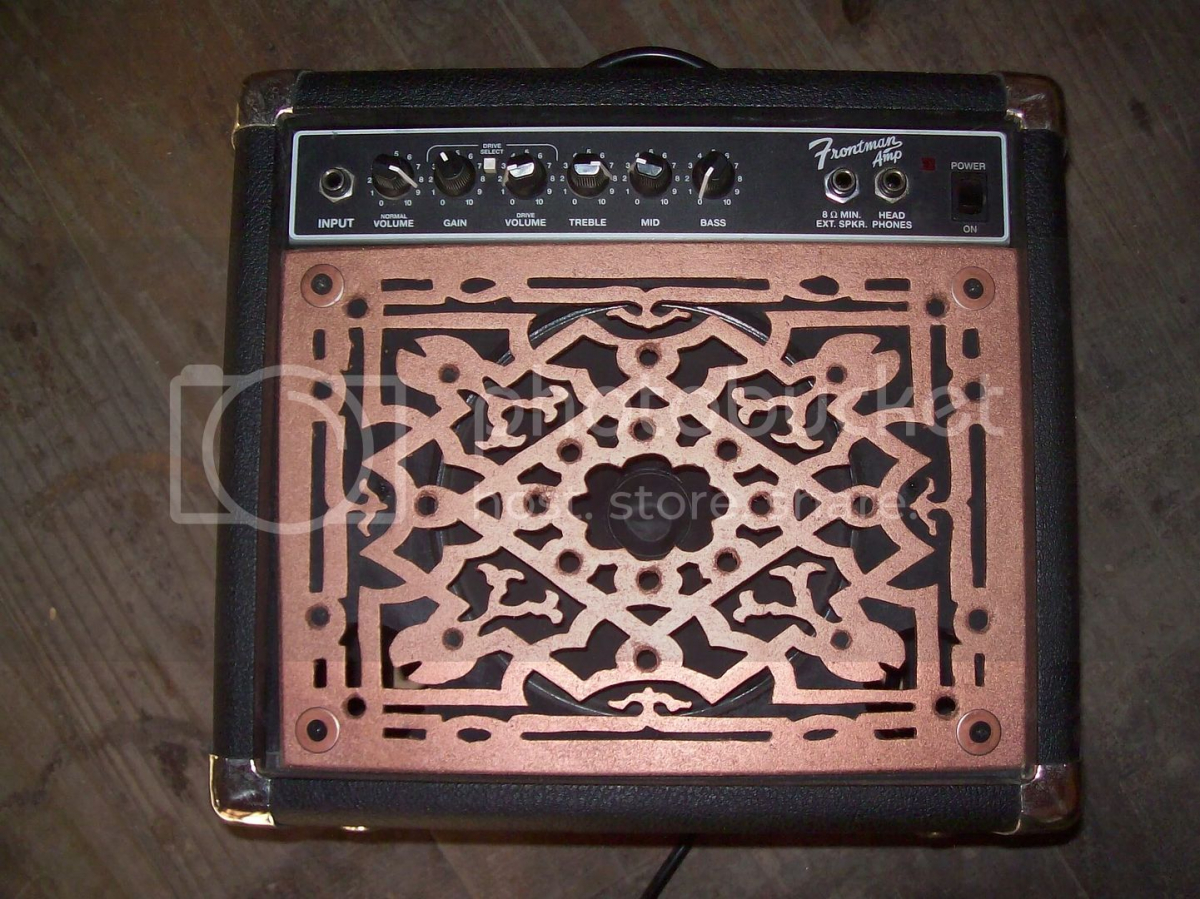

Le construí una parrilla a un Fender Frontman que compré usado sin ella:

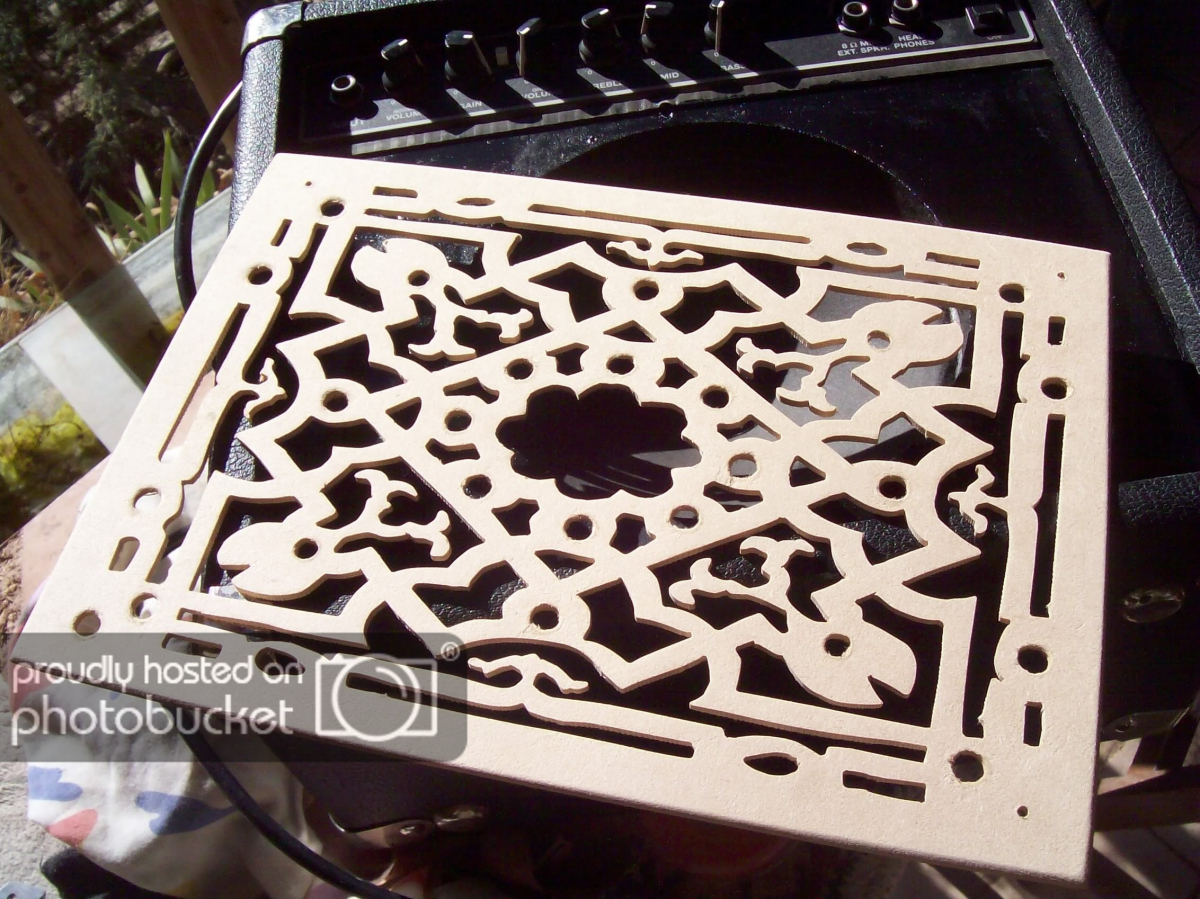

Es de fibrofacil, pintada con aerosol color cobre.

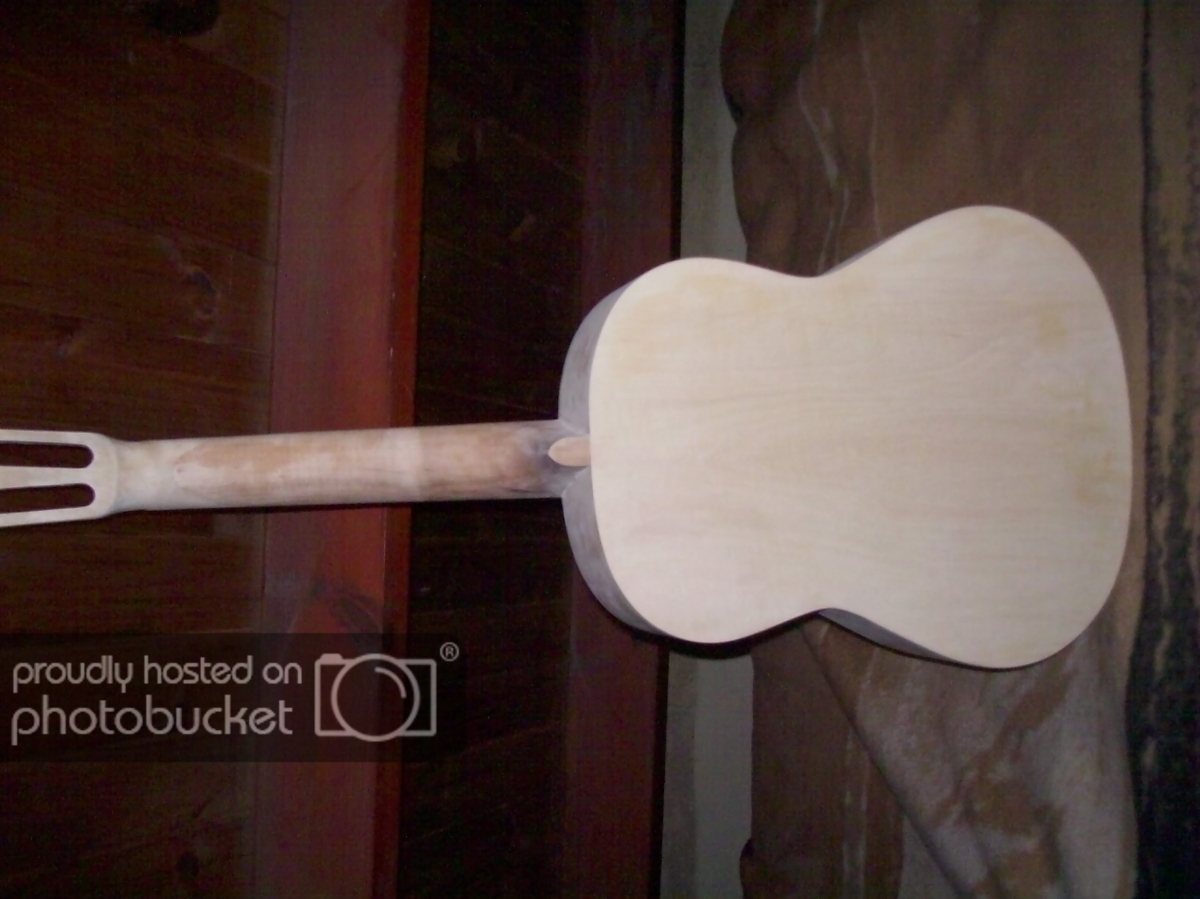

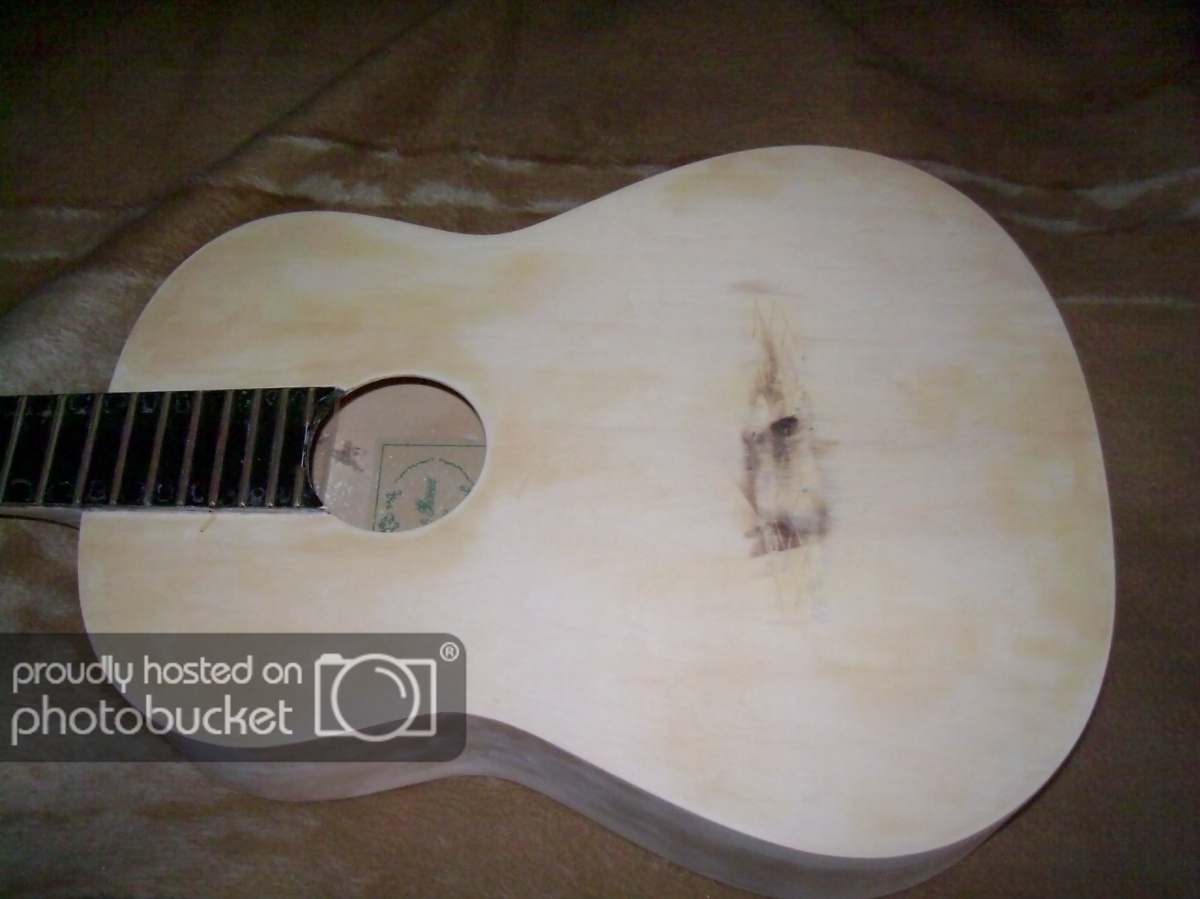

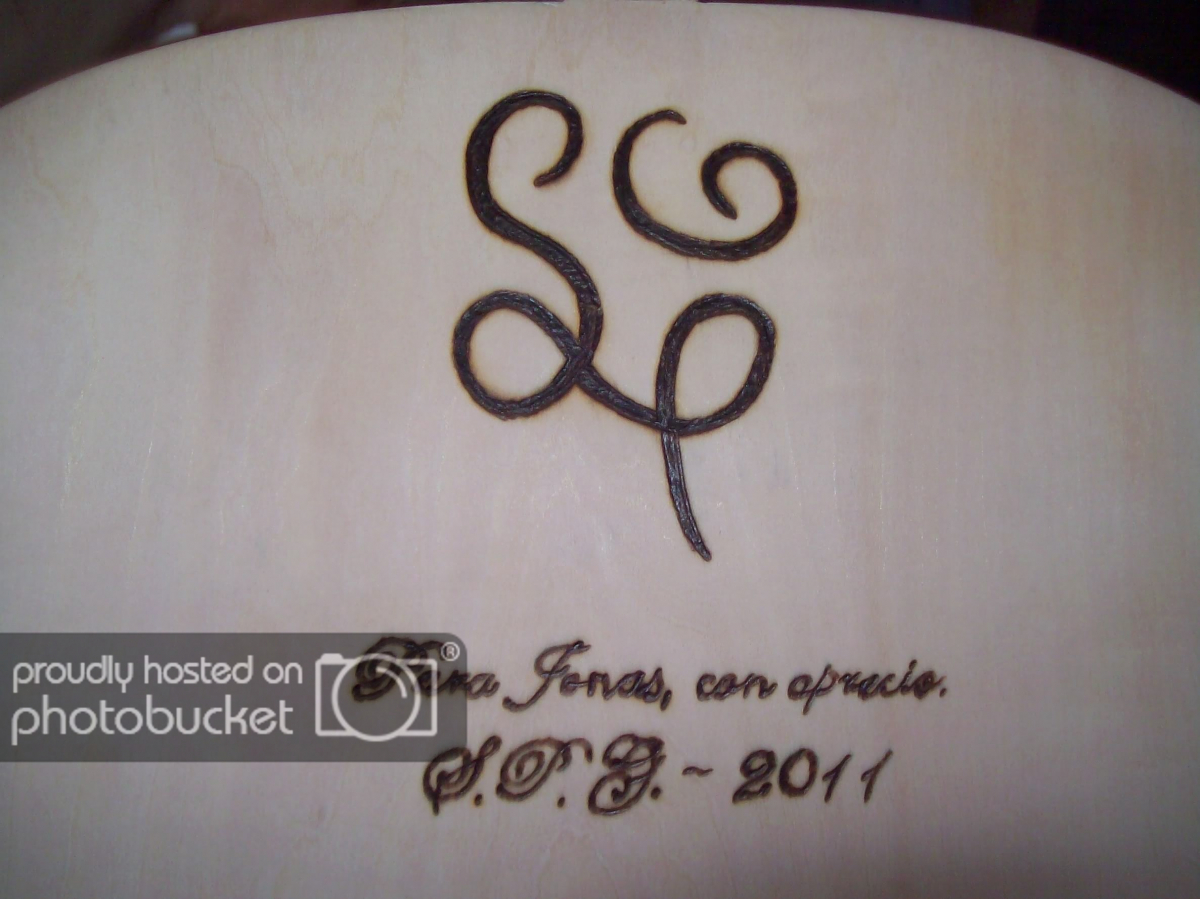

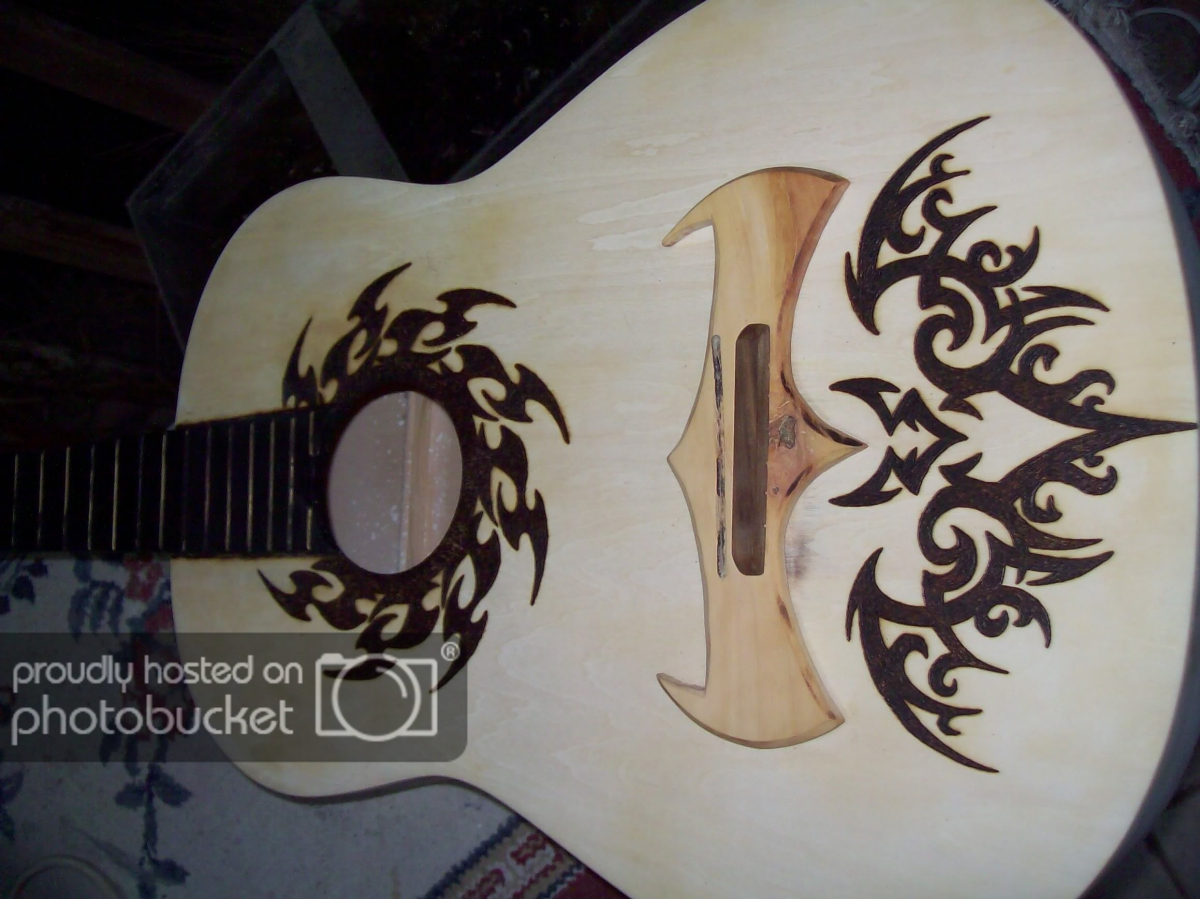

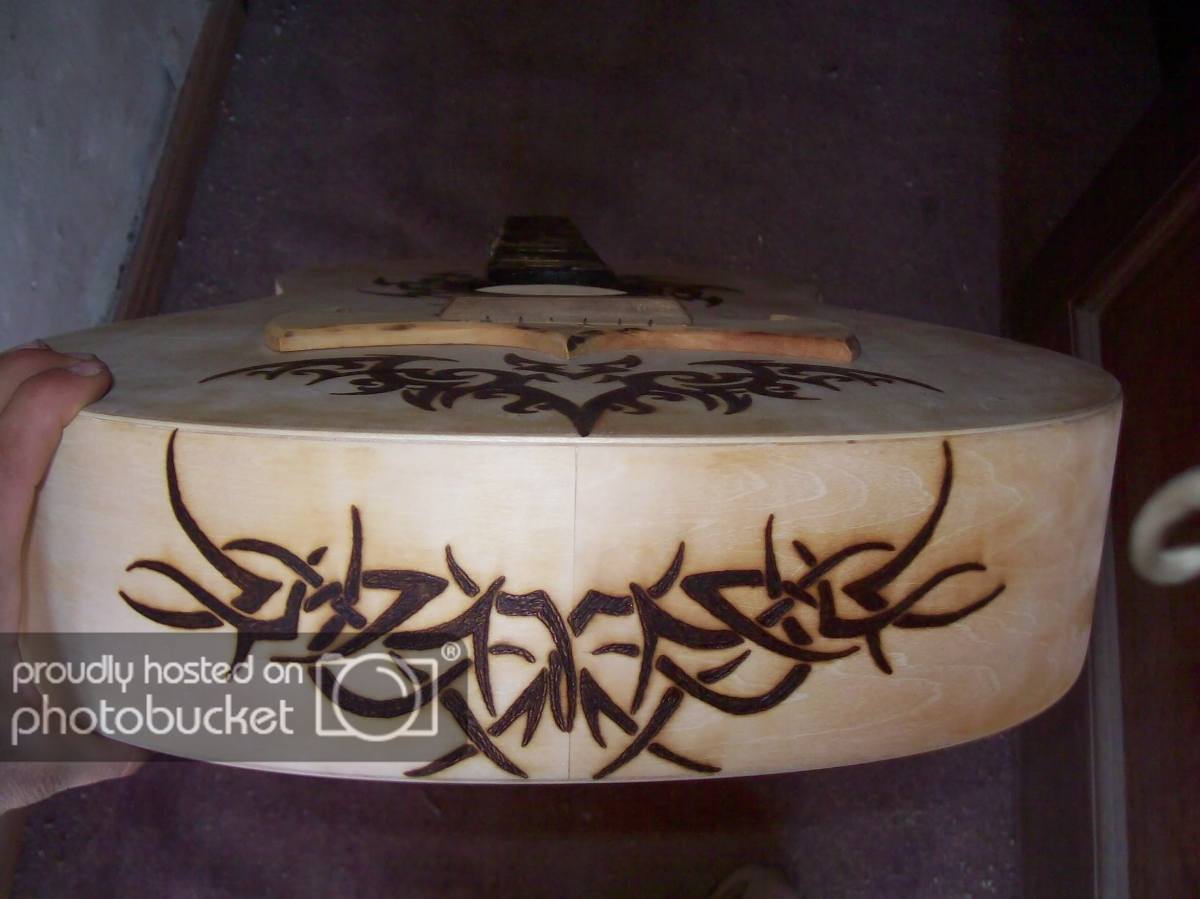

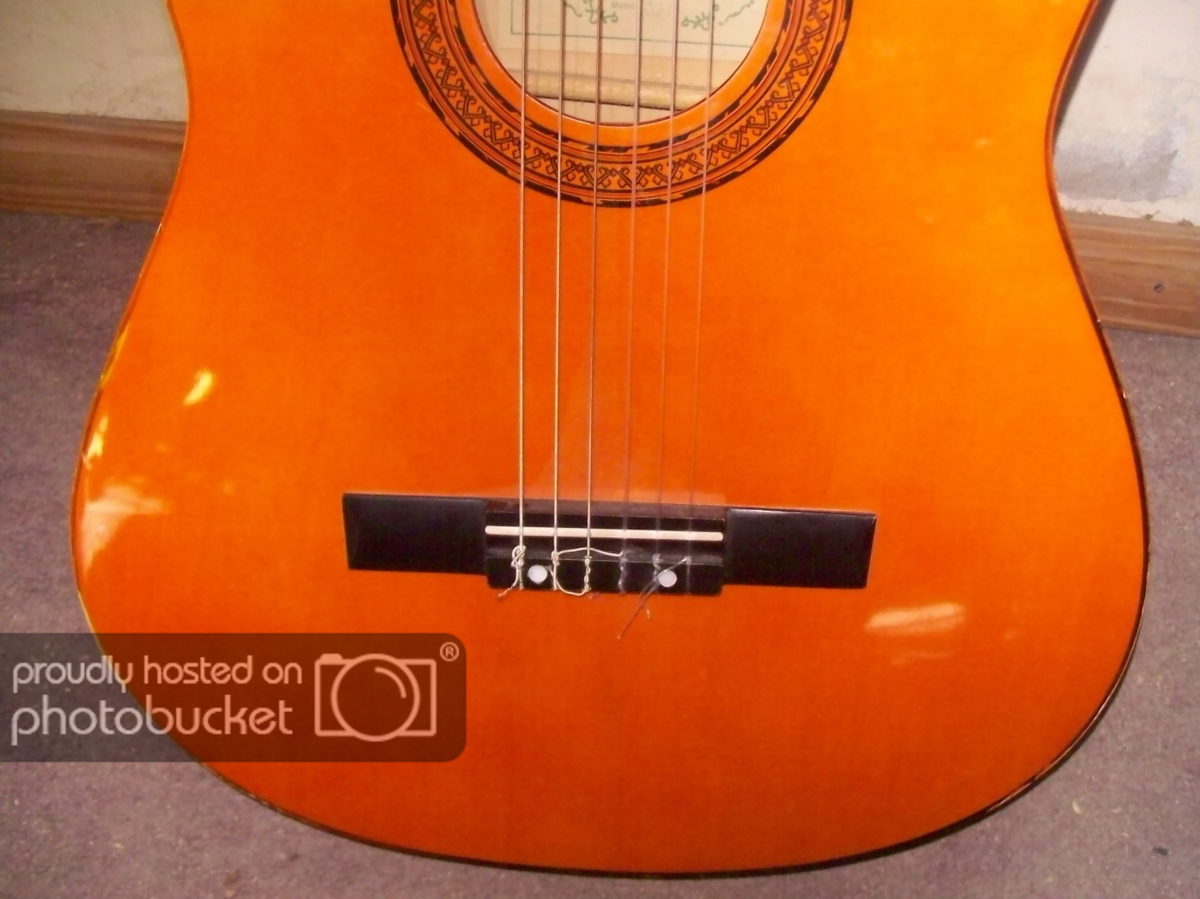

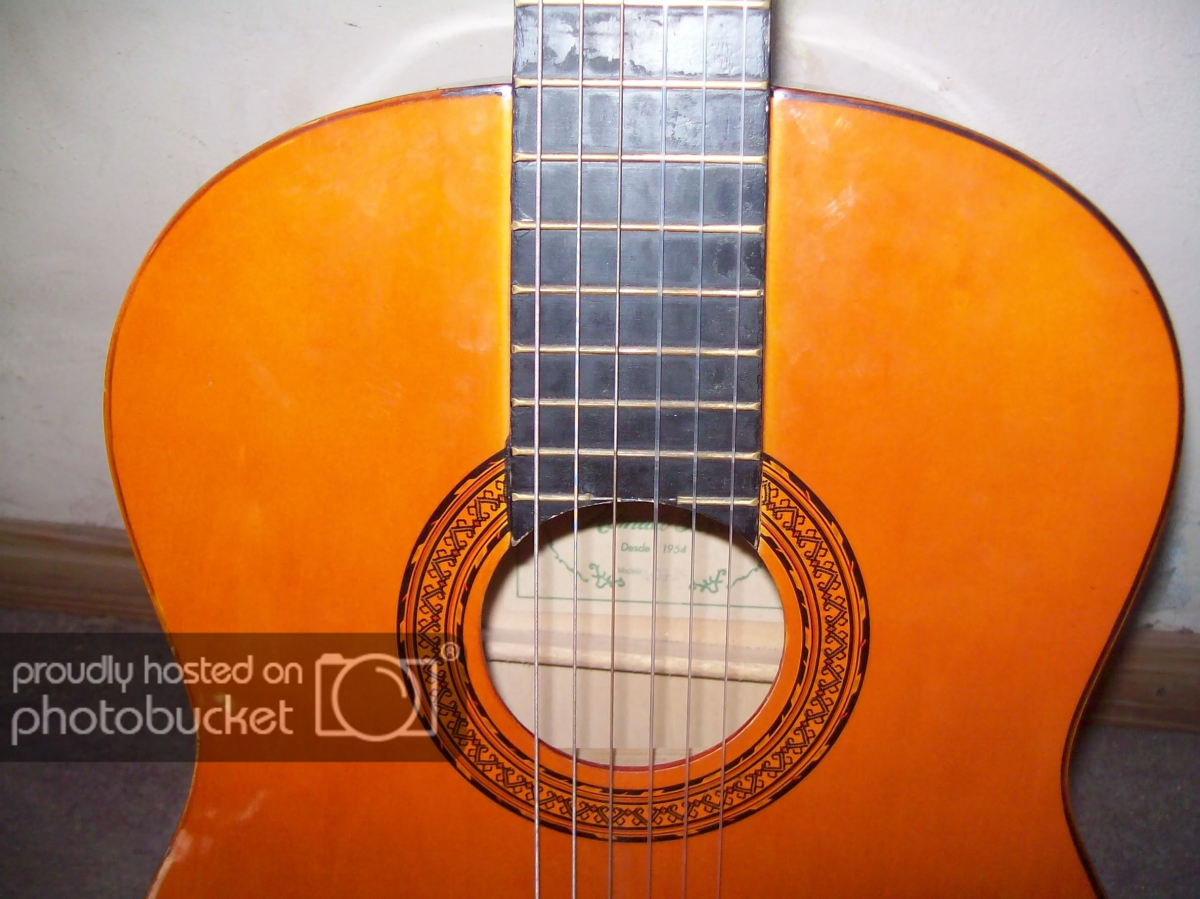

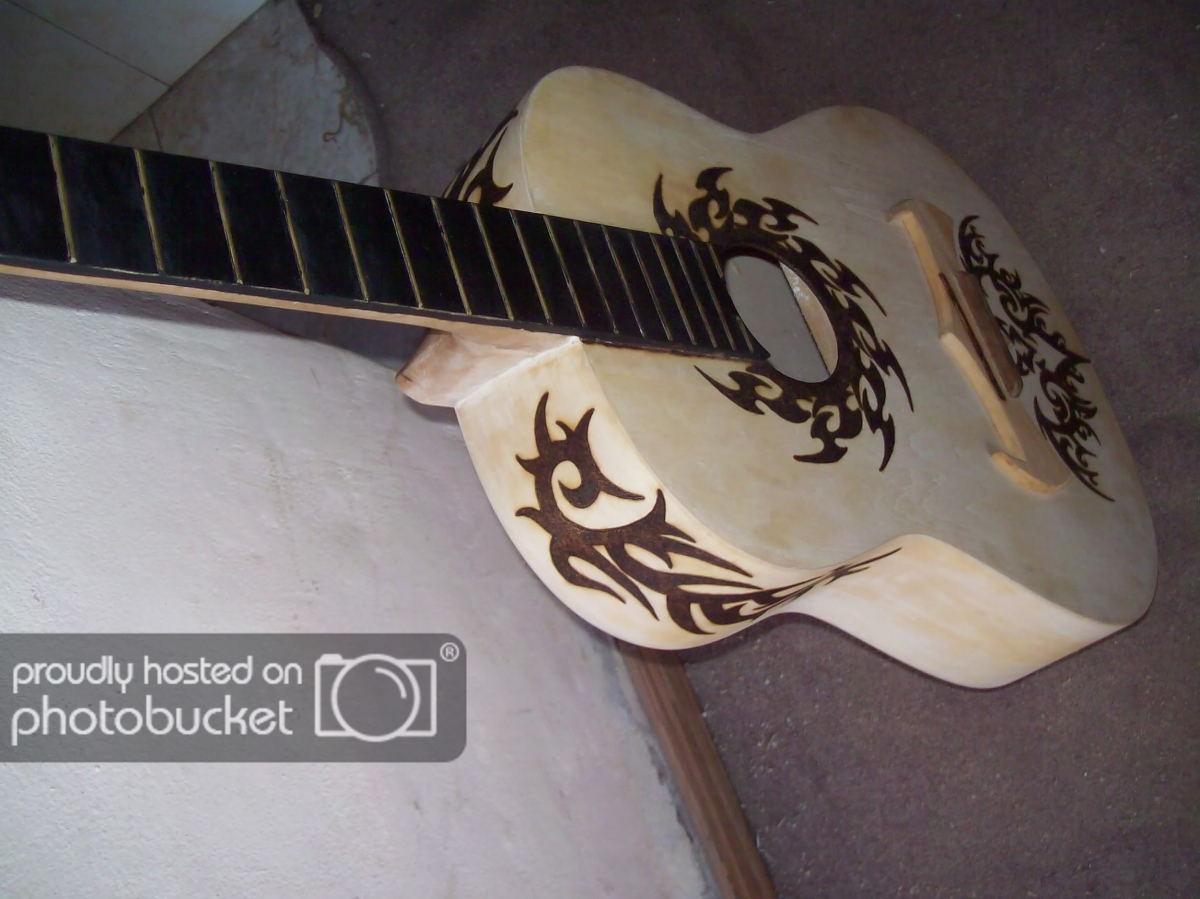

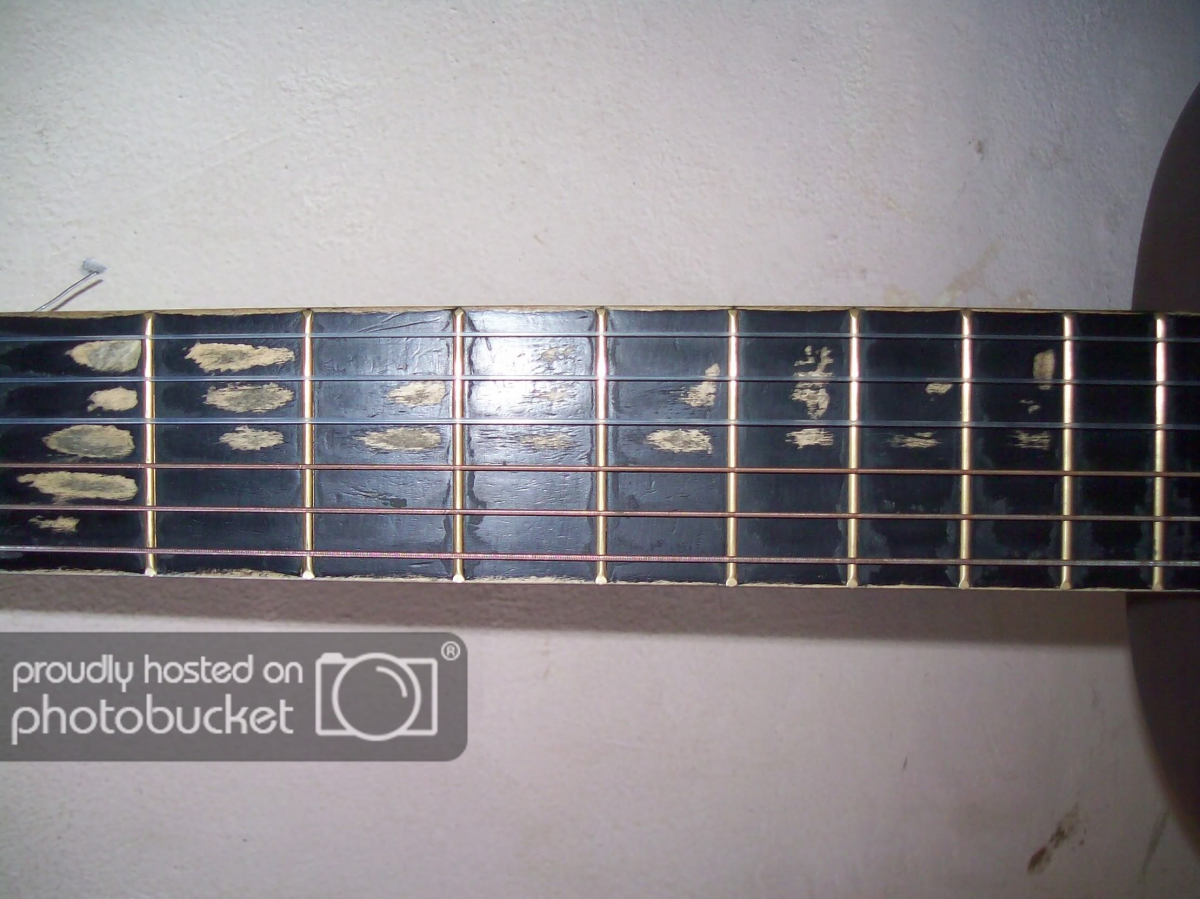

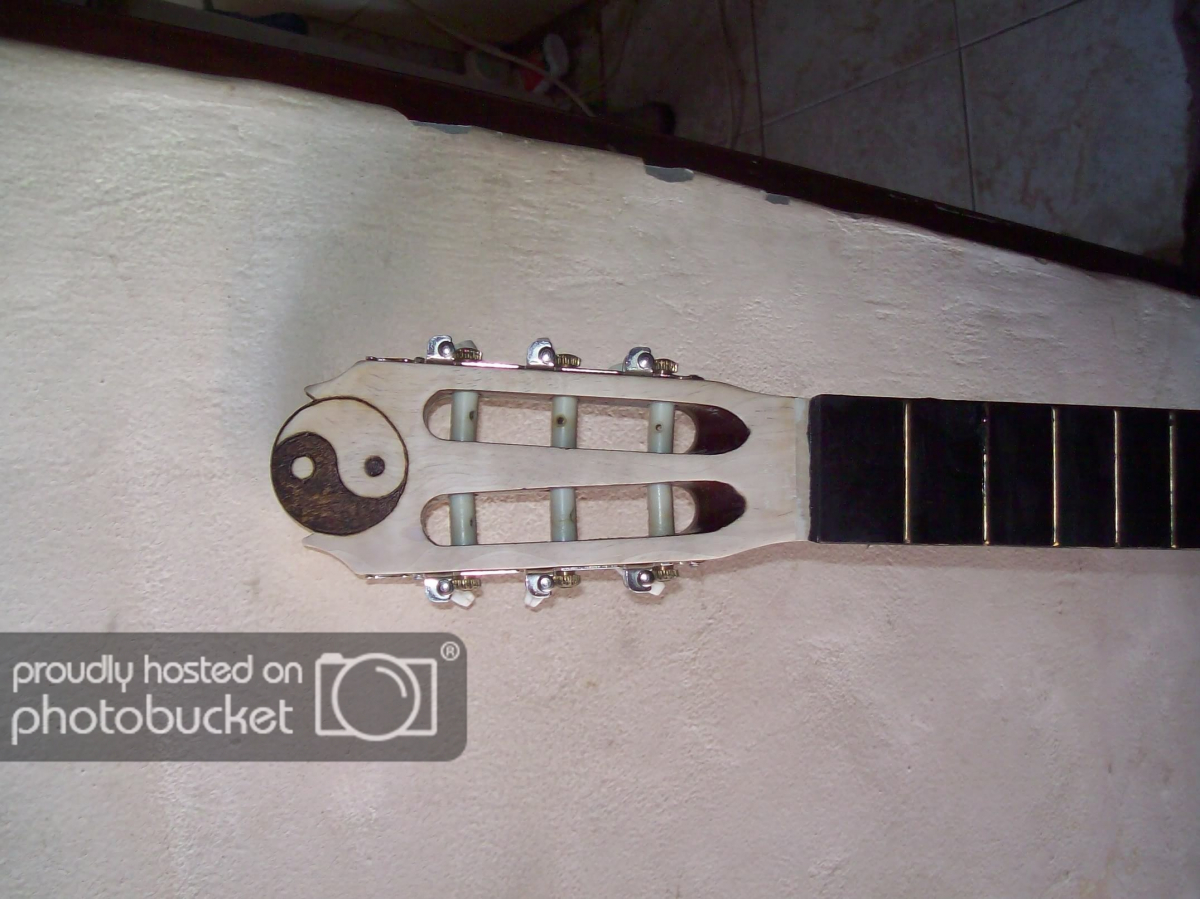

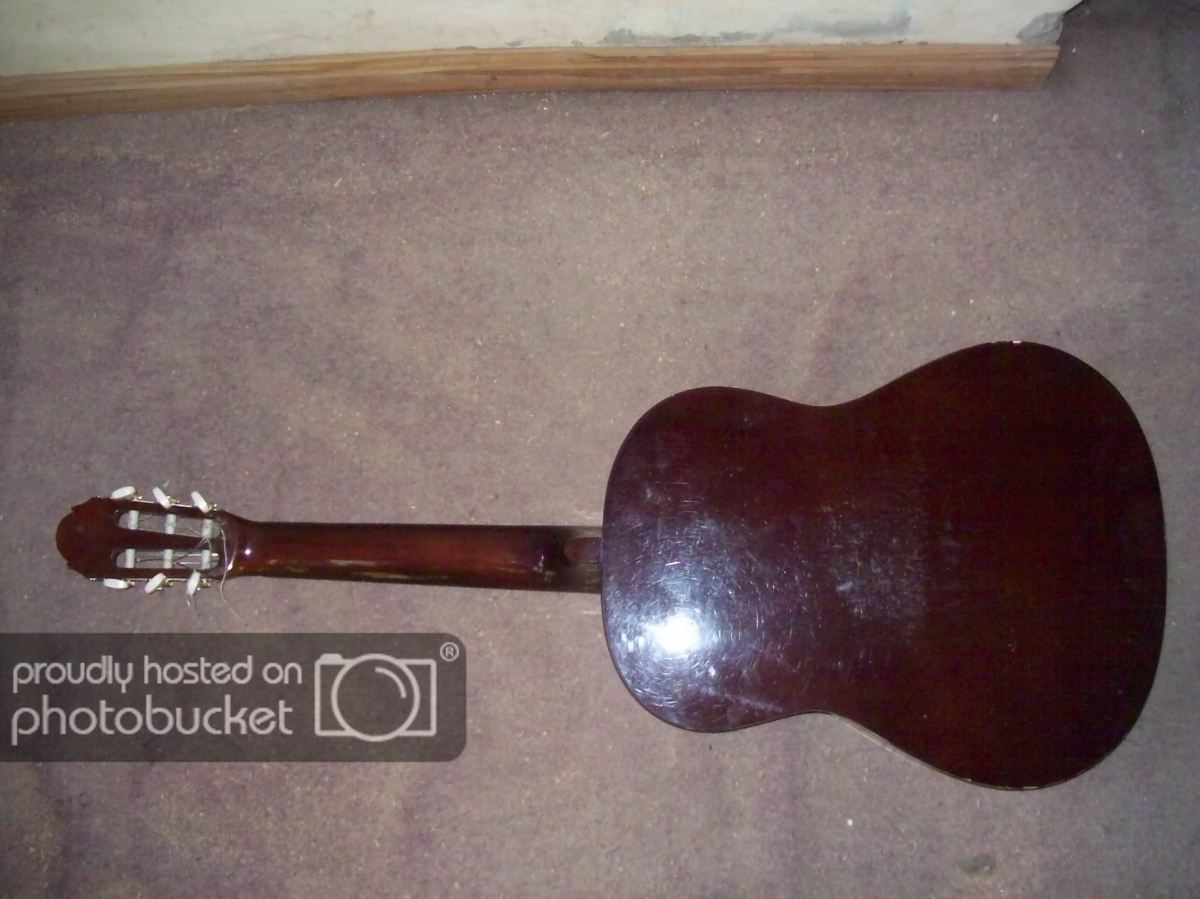

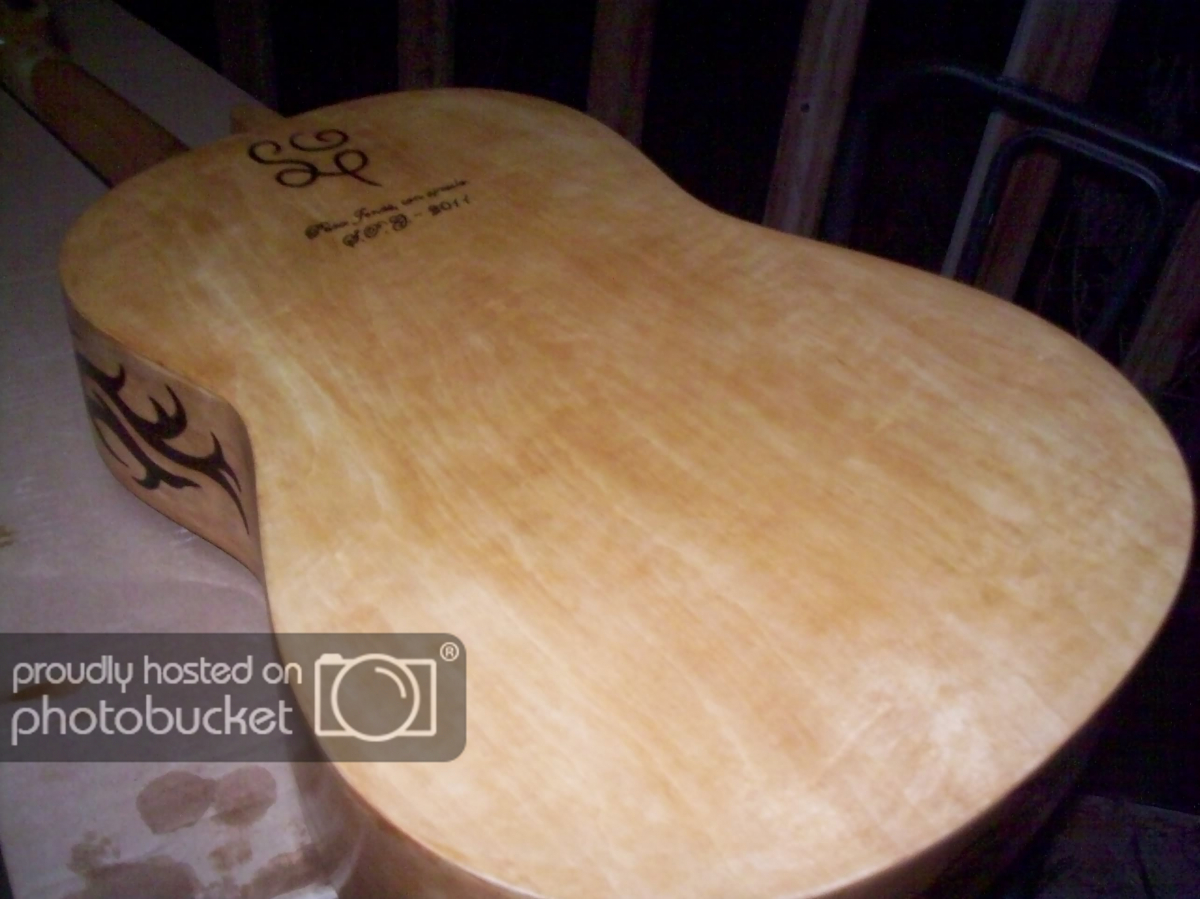

Le Cambié el puente y el barníz, pirograbé y reparé el diapasón de la guitarra criolla de un amigo:
Acá pueden verlo dándole su aprobación:

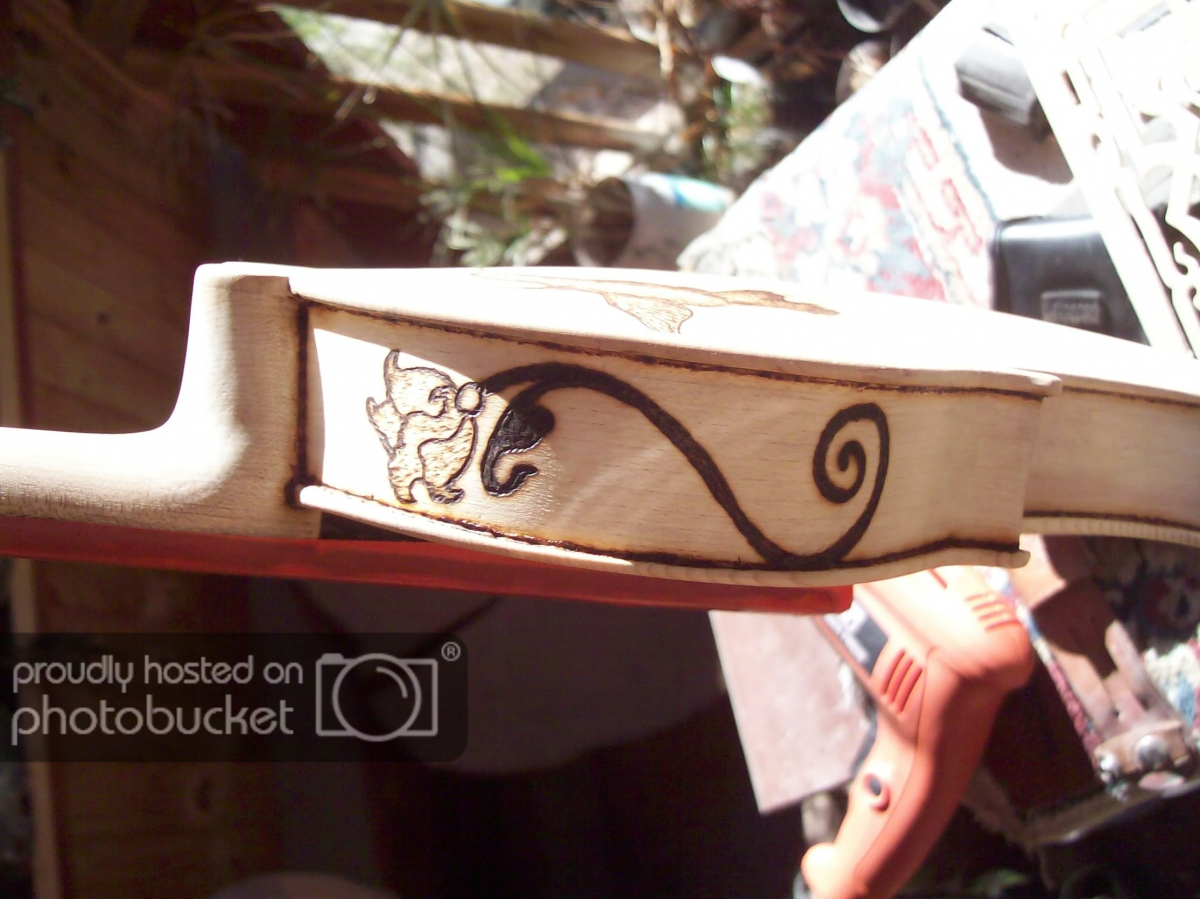

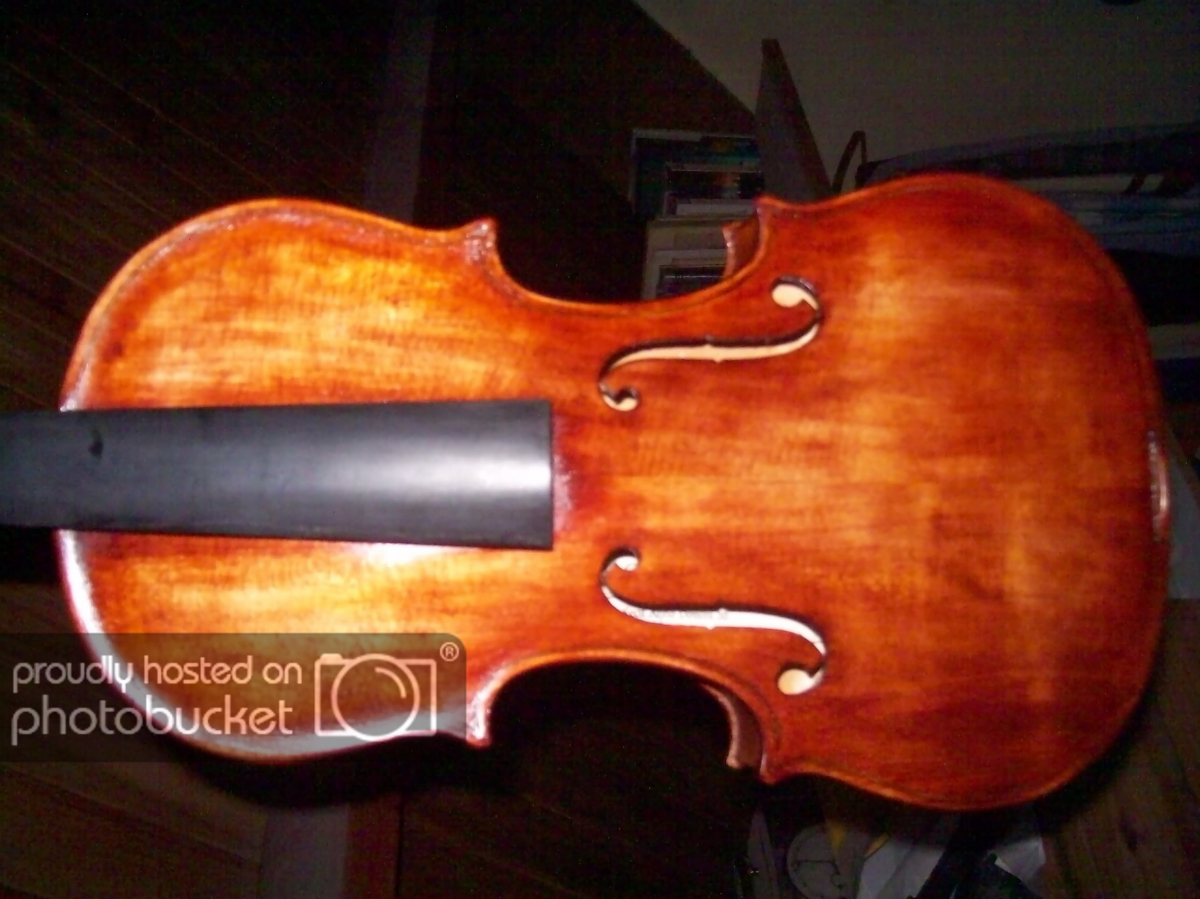

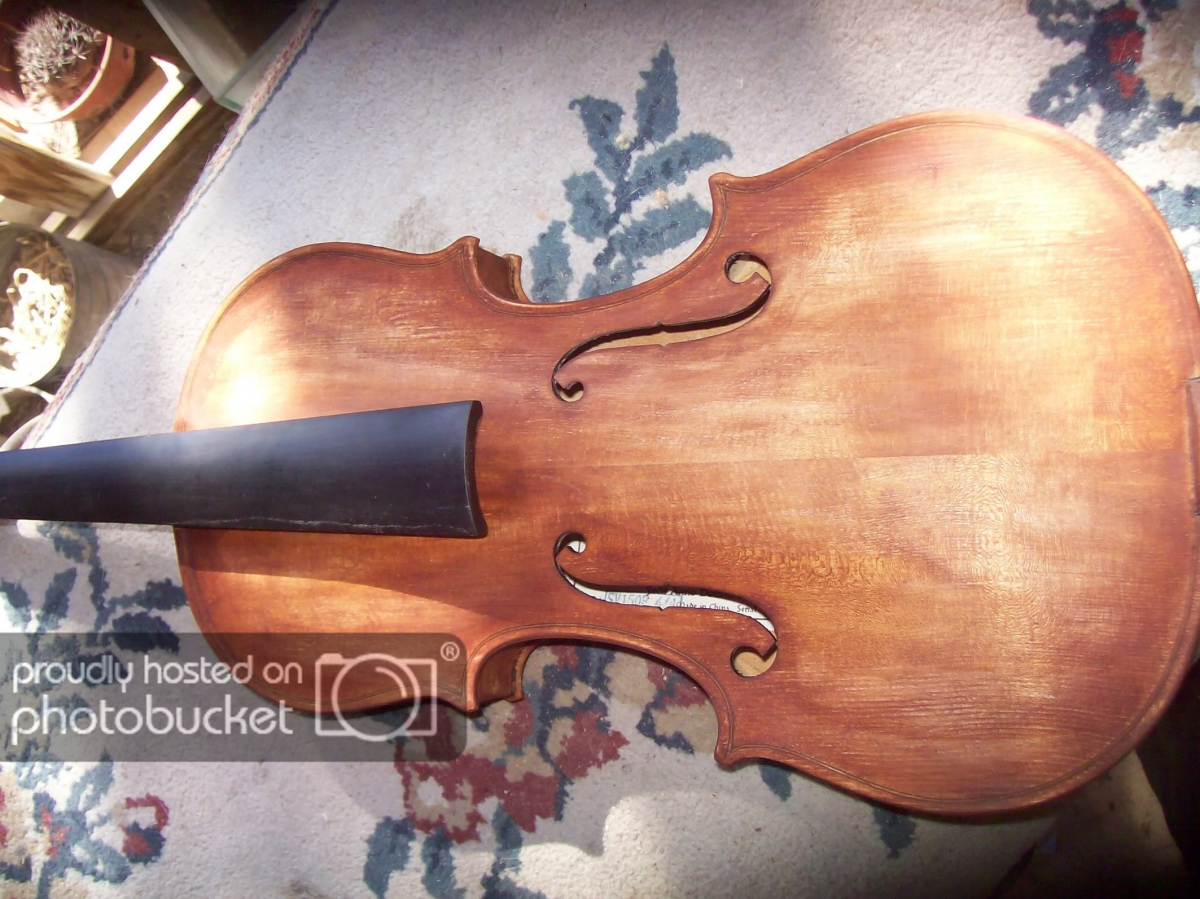

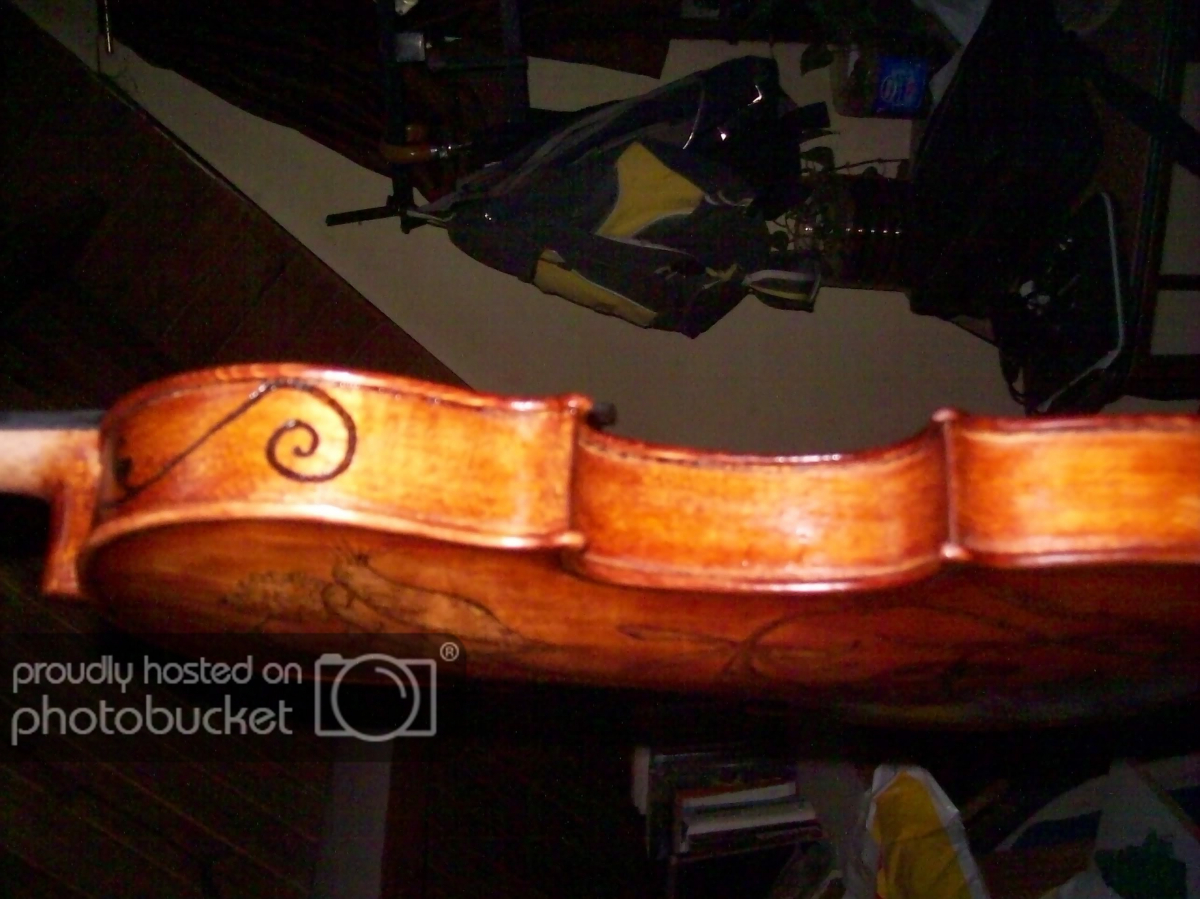

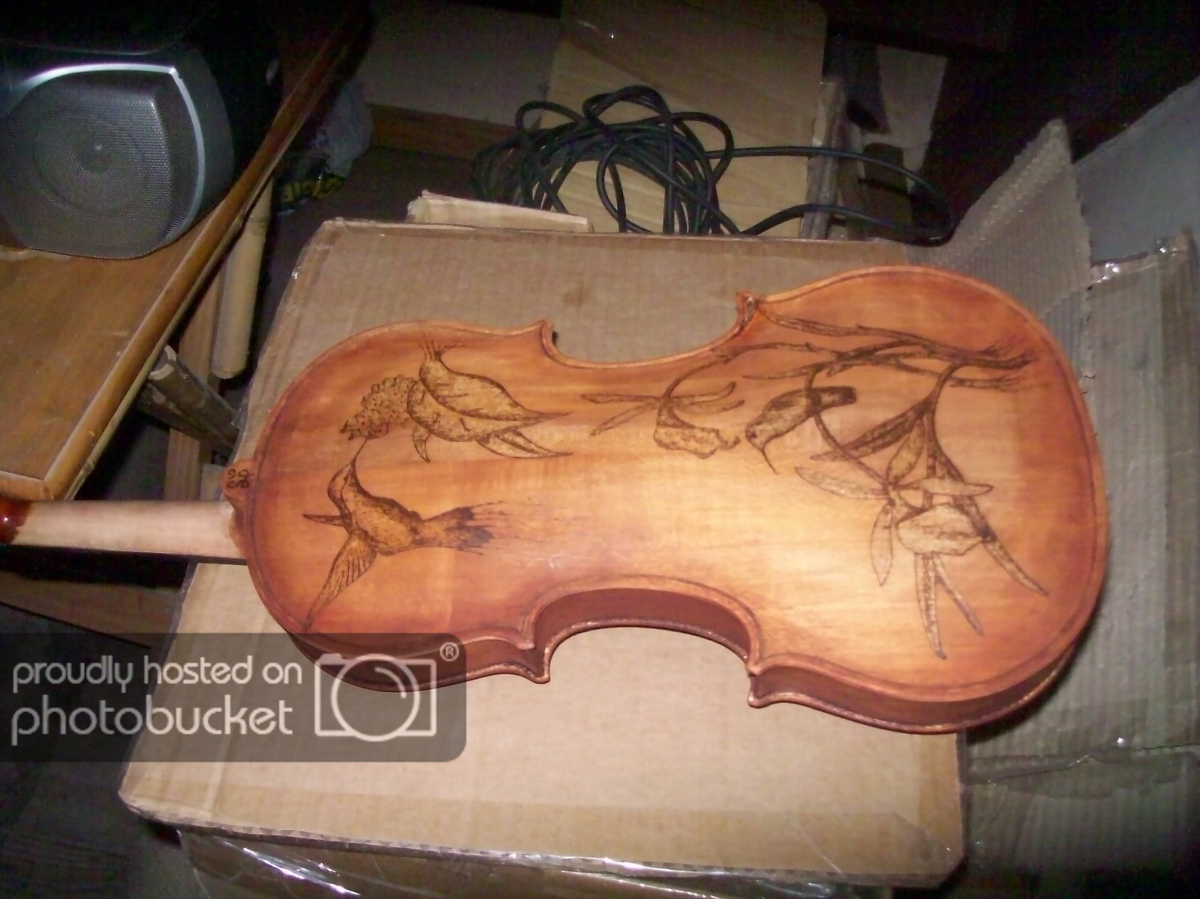

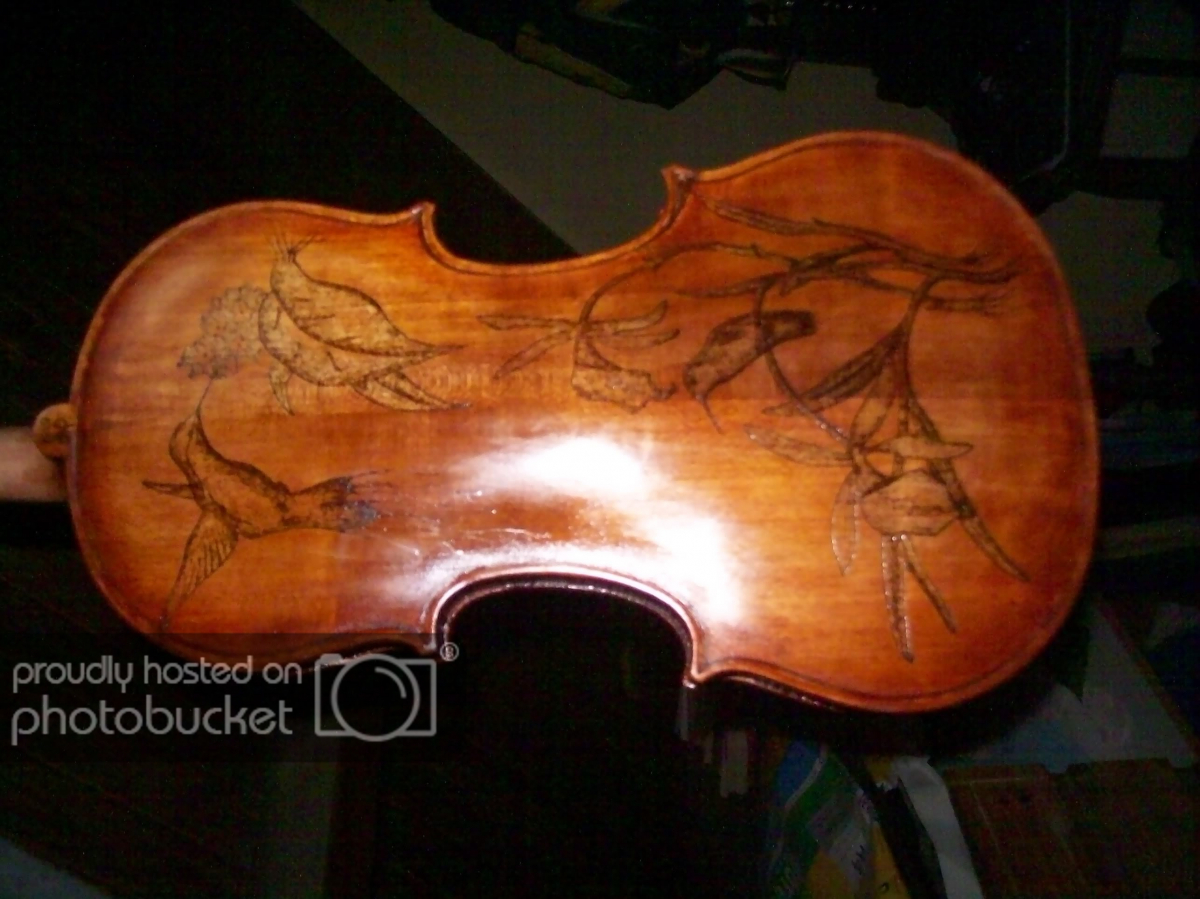

También pirograbé y le cambié la laca a un violín por encargo:
(es el que se ve blanco en una foto de la guitarra)

Espero no haber sido muy pesado con las fotos. ¡Nos veremos cuando adelante la de olivo!

http://www.facebook.com/SpgLuthier

Subir
--363703--
#66 por --363703-- el 27/07/2011
:aplausos: Que bellezas, me apunto al post a ver como queda la Les Paul (y los demas trabajos que hagas :D)
Subir
#67 por jocsplatino el 27/07/2011
Va a quedar hermosa, me apunto
Subir
#68 por Facu1996 el 03/08/2011
aurum escribió:
Muchas gracias Facu, voy a leer atentamente esos informes

cuando lei este informe me puse a dibujar mis propios diagramas ;)

La guitarra no hace al guitarrista, pero como ayuda!!!
↓DALE AL VERDE!!! :D

Subir
#69 por aurum el 17/08/2011
Volví muchachos, había prometido avances, pero el clima no me ayudó mucho, teniendo en cuenta que trabajo en un balcón.

Al final le hice a la guitarra la electrónica como la había planteado en un principio, voy a ver si lo cambio después de probarla un poco.
También me retracté en lo referente al acabado, ya que utilicé goma laca en vez de aceite, por el tema del mantenimiento que hay que darle al aceite,

Les pido disculpas por la tortícolis que les van a porvocar las fotos, pero no tengo idea de como girarlas:

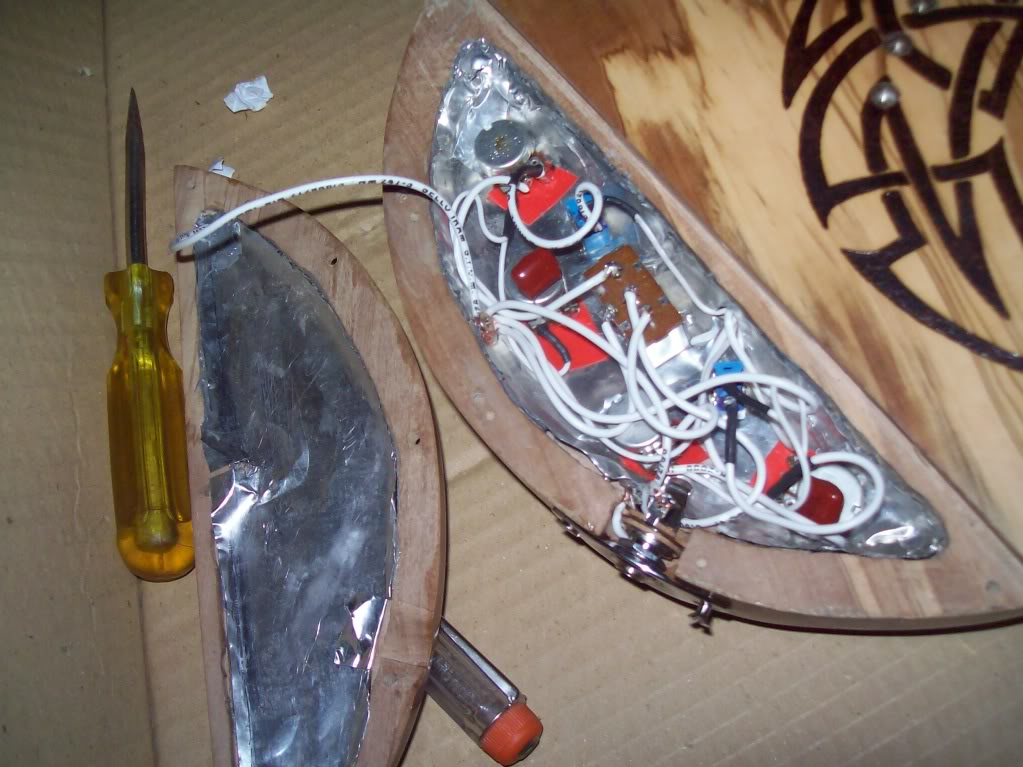

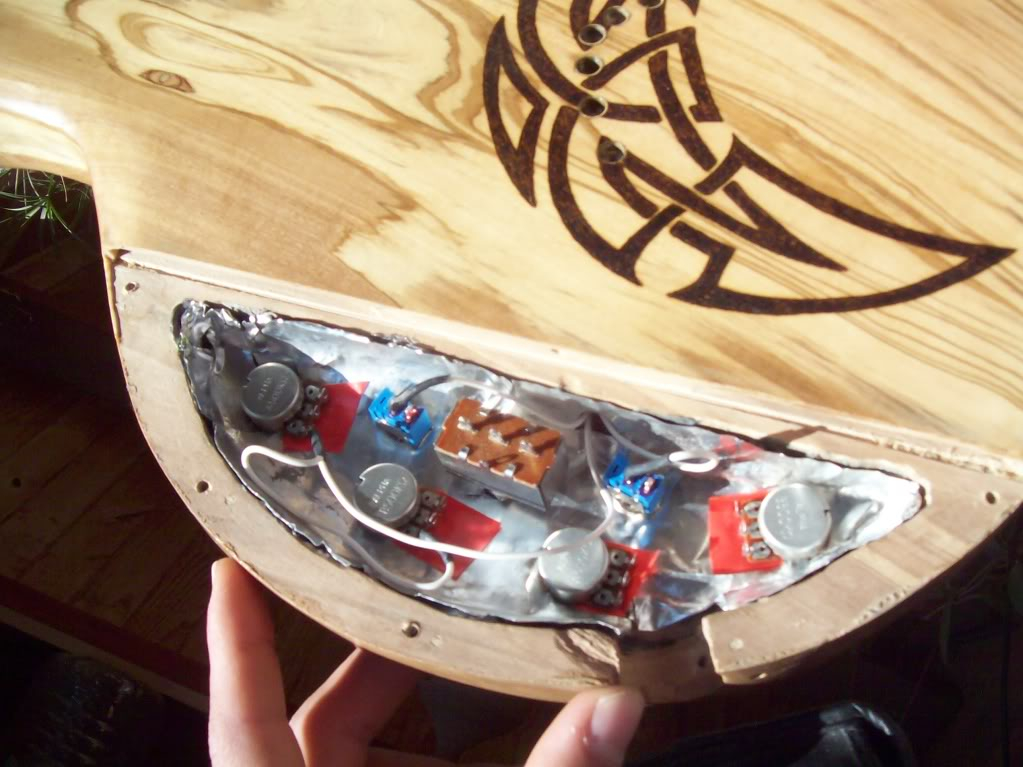

Las tripas. Apantallada con una chapa de aluminio de las que se usan para calar(gruesa)

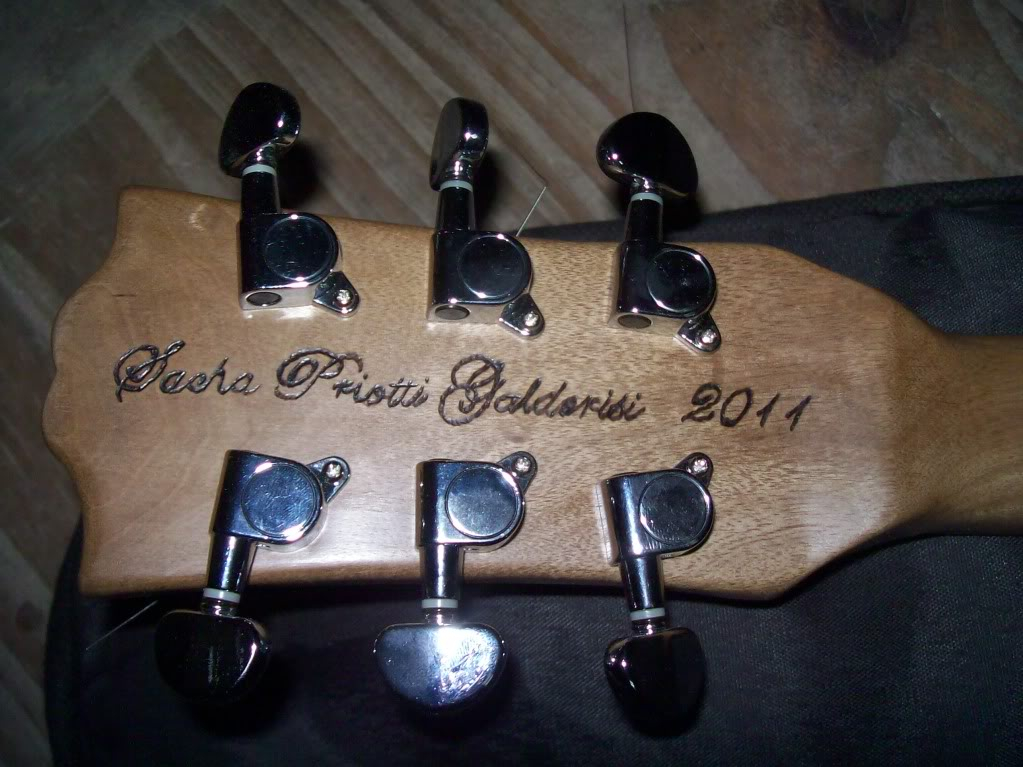

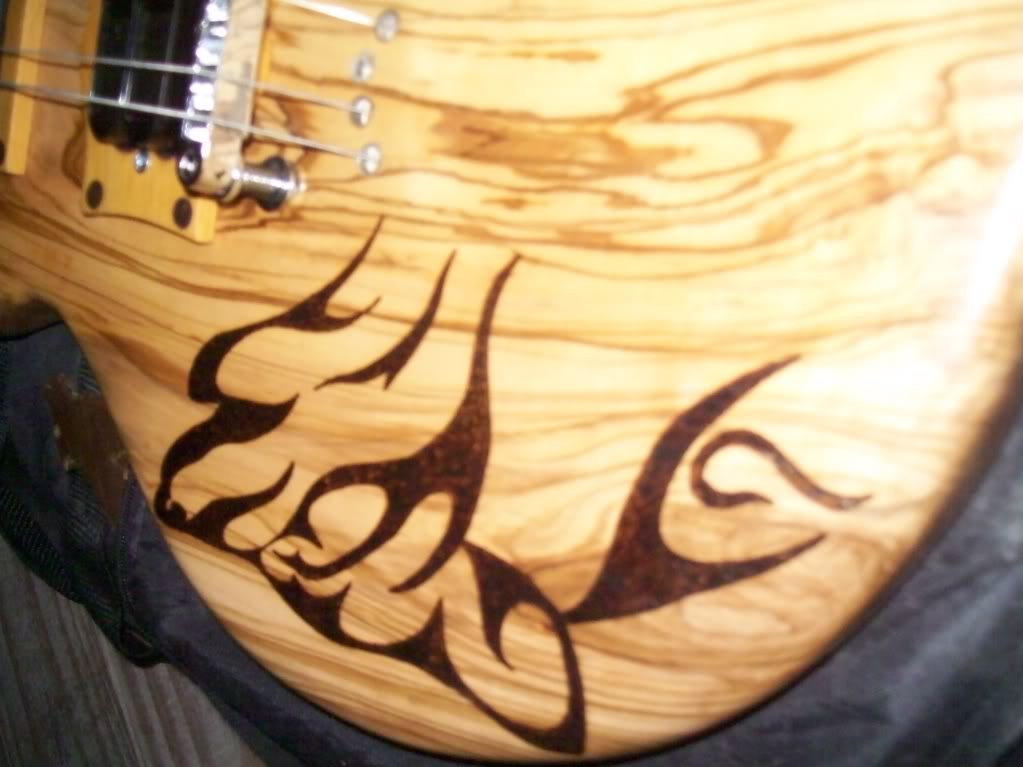

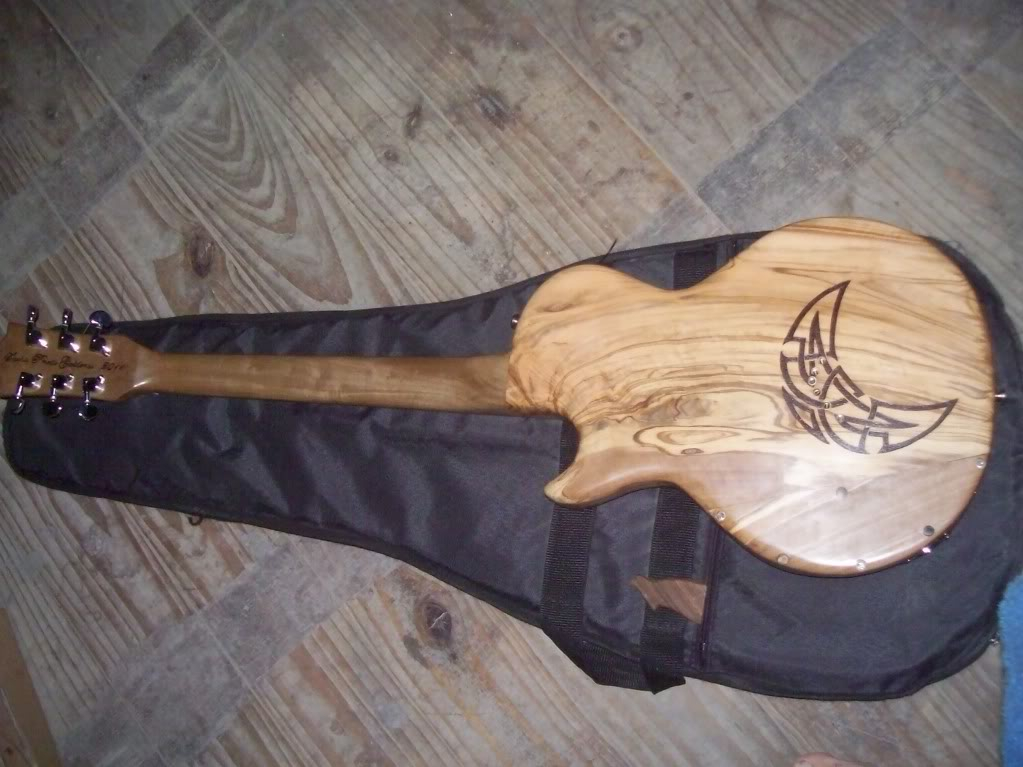

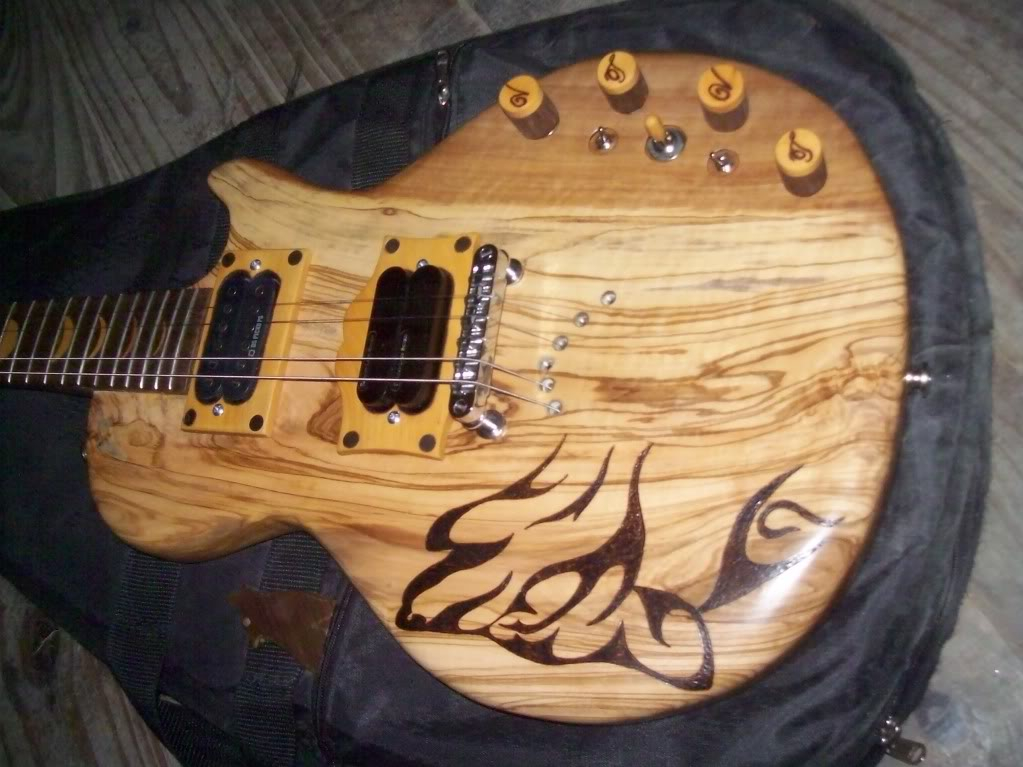

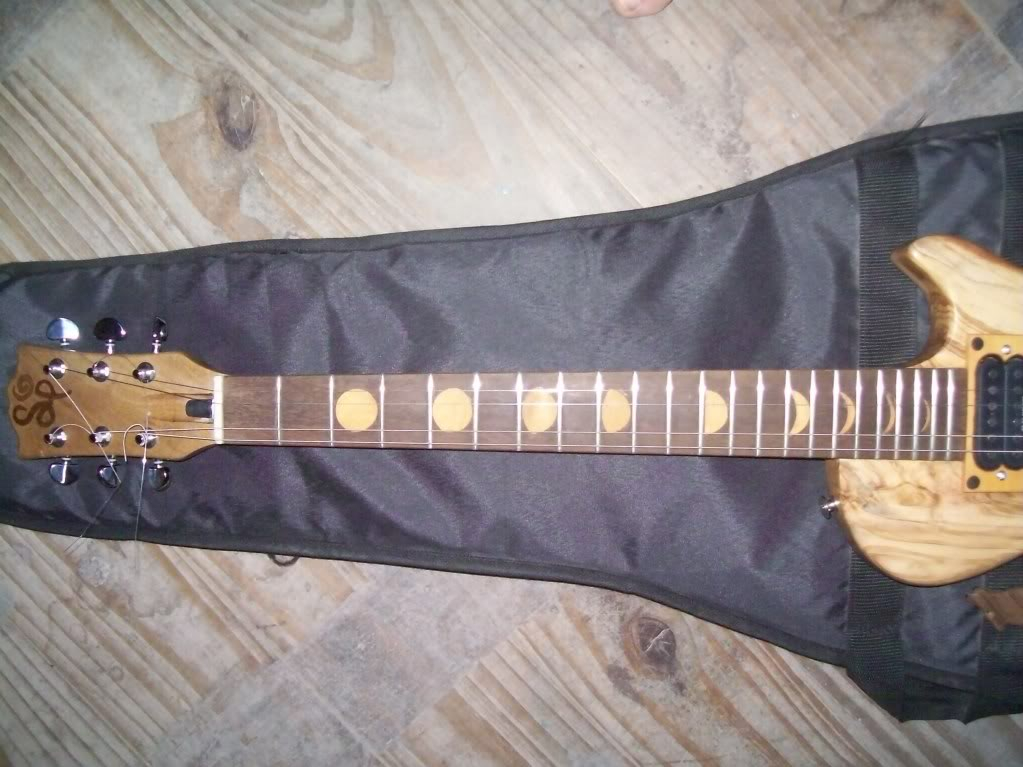

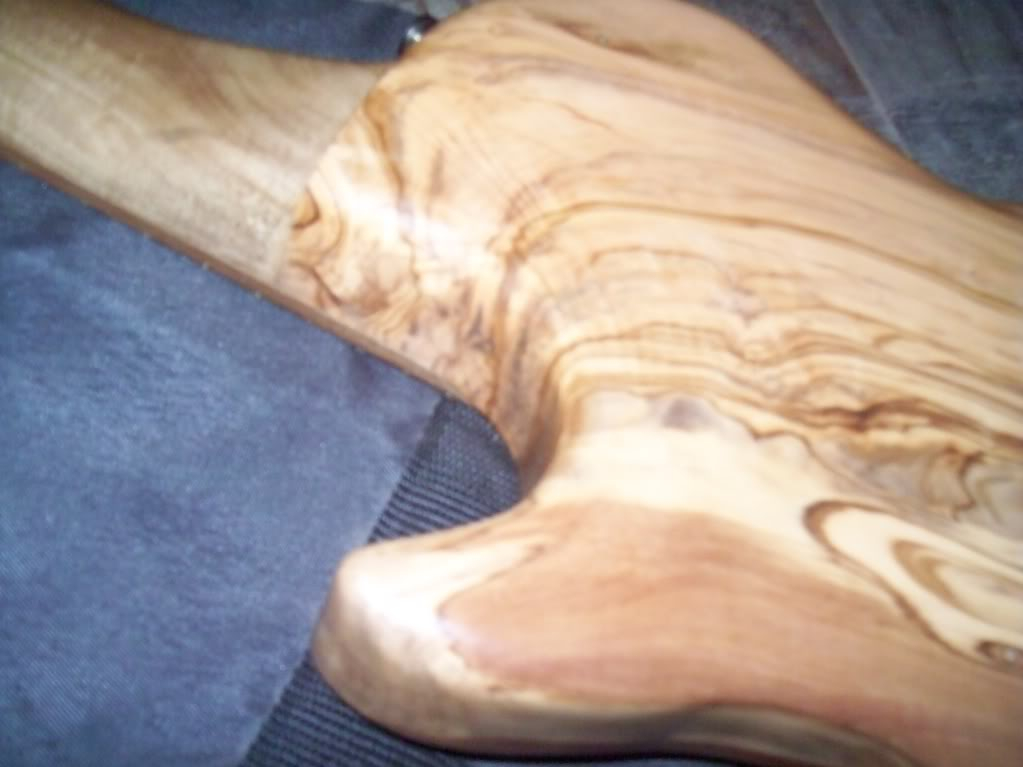

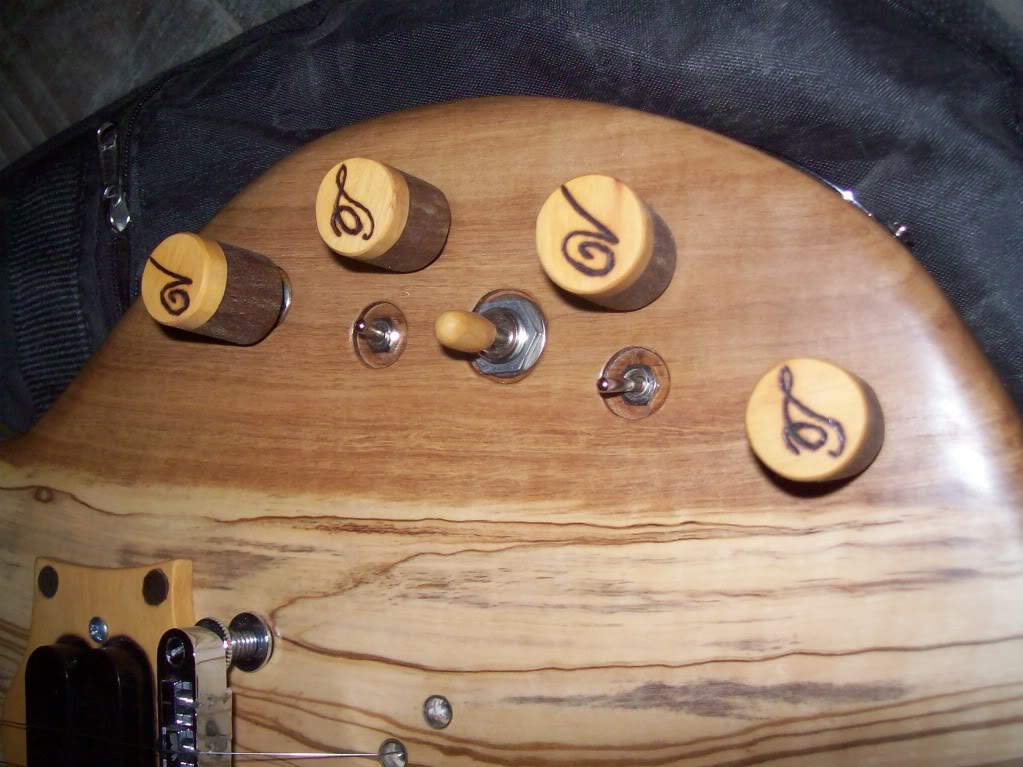

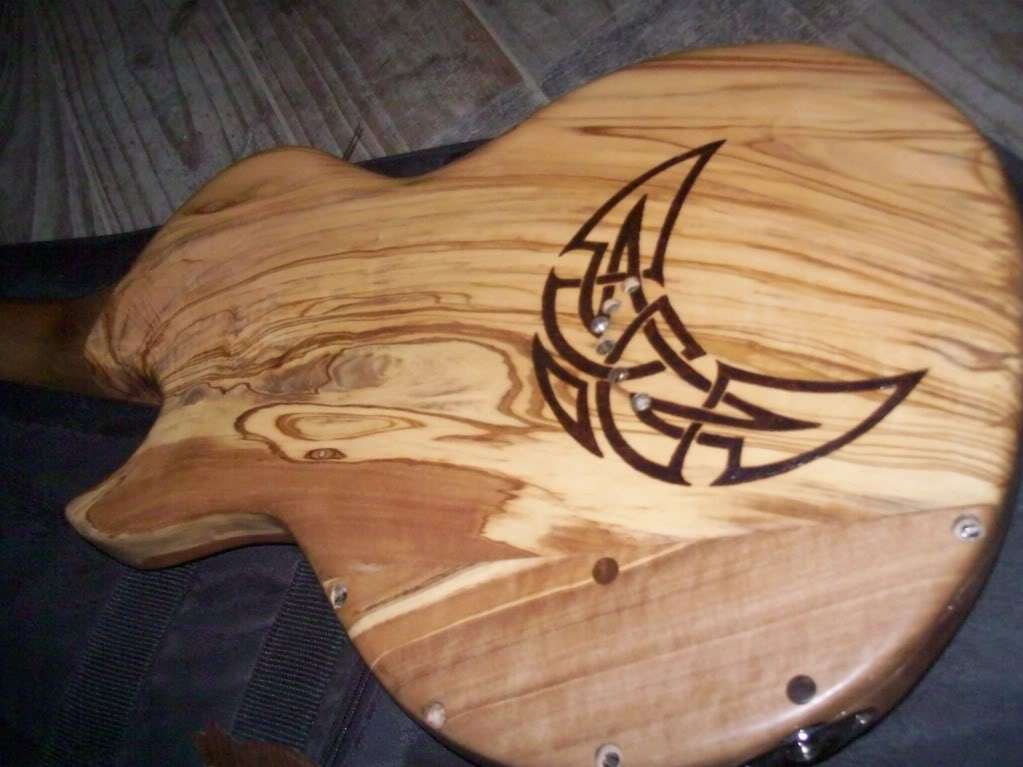

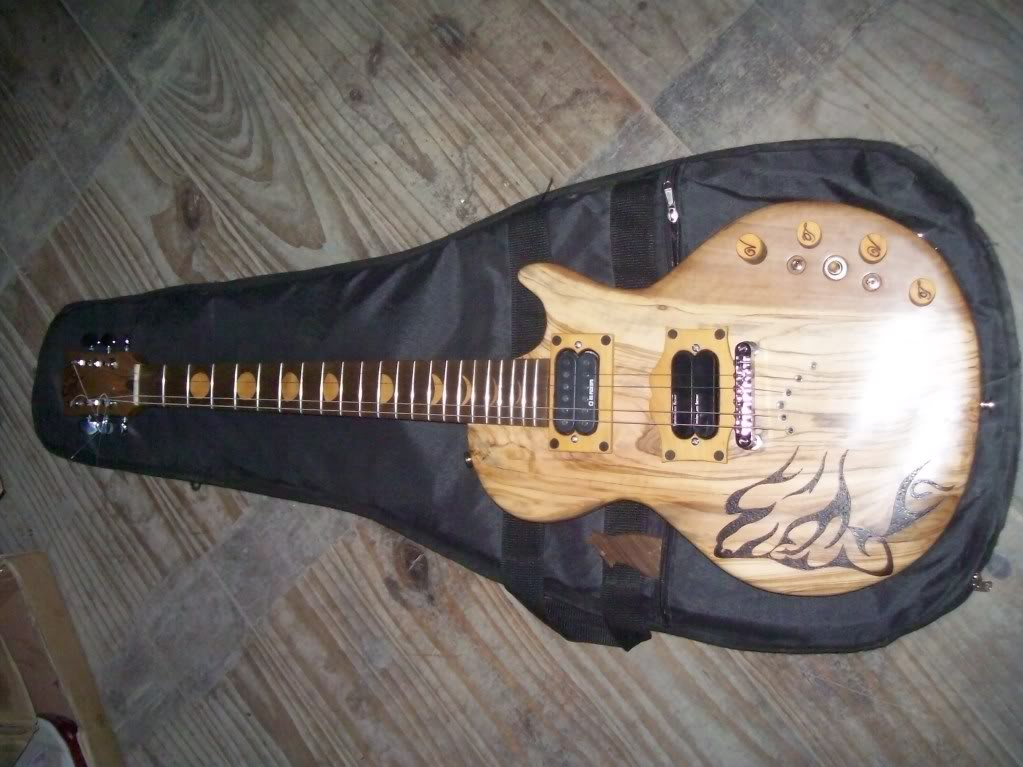

Algunas vistas generales, aclaro que le falta la tapa del alma, que es la maderita con forma de cabeza de lobo que se ve arriba de la funda y unos tarugos para los tornillos de la tapa trasera, que cuando retocaba la electrónica los dejé apoyados por ahí y se terminaron perdiendo.


Ahora me encuentro con el problema de que el mástil, después de 3 días de encordada sigue recto, no se pone convexo, lo que se traduce en trasteos hasta el traste 12, voy a darle una limada a los trastes y voy a ver de darle un poco de curvatura al mástil con calor y prensas.
Dejando de lado ese inconveniente, estoy muy contento, la bicha suena y como suena! las notas se sostienen por 11 segundos como mínimo. La pastilla fender le da un tono metálico, muy blusero y con distorsión (de un ampli fender frontman de 15w) suena muy similar a Buckethead; la pastilla Ds del mástil suena dulce y grave, con un sonido apropiado para rock o metal con la distorsión. La guitarra tampoco hace ningún ruido a masa.
Ahora es sólo cuestión de tener paciencia y ver de solucionar el problemita del mástil.
Saludos!

http://www.facebook.com/SpgLuthier

Subir
#70 por Perpetual Burn el 17/08/2011
Loco te felicito te quedo recontra bien!! :aplausos: , muy artesanal. Respecto al mastil, creo que se soluciona girando el alma para darle relieve...
Subir
#71 por papasmamas el 17/08/2011
Muy buen laburo !! :aplausos: :aplausos: De solo verla se nota que no la has hecho "así nomás", sino que te has tomado tu tiempo para construirla. Lo único que A MI no me convence son los marcos de la pastillas, muy grandes, pero si a ti te gustan está bien :ok: . Saludos, cuando puedas sube un videito :saludo:
Subir
#72 por aurum el 09/09/2012
Muchas gracias, compañeros. Pueden ver más de mis trabajos en el siguiente hilo:
http://www.guitarristas.info/foros/mis-laburos/181782#post1301291

#70 No, porque lleva un alma de acción simple, solo lo modifica hacia el lado contrario, el problema era que el mástil estaba totalmente recto, con un par de semanas encordada, se solucionó.

http://www.facebook.com/SpgLuthier
