#97 por Suarez el 16/03/2011
adrifersa escribió:
lebru, pues dentro de un ratito me pongo y añado algo para sujetar el cuerpo. graciaas

un saludo!
---------------------------------
Ya está, agrandada la bandeja para el cuerpo, y añadidos unos tabloncillos alrededor, para evitar que el cuerpo de la guitarra se salga, aunque no debería moverse demasiado, ya que se hundirá un poco en la gomaespuma.

http://files2.soniccdn.com/old/3046248961d4197207.jpg

http://files2.soniccdn.com/old/3046248961d51b4daf.jpg


y en vez de ese lio, hacer una sujeccion en el traste 20 y pico tambien?


sé que me uno al tema tarde...pero esque no lo habia descubierto :oops: :D
Subir
#98 por frasco el 14/05/2011
Compañeros, para los que hacemos guitarras españolas donde hay que confeccionar varetas, y darles formas redondeadas, triangulares y cosas así, son buenos esos minicepillos que terminan por valer un pico.

Si teneis un cacho de acero bueno para afilar, solo os faltan unos minitrocitos de madera dura.

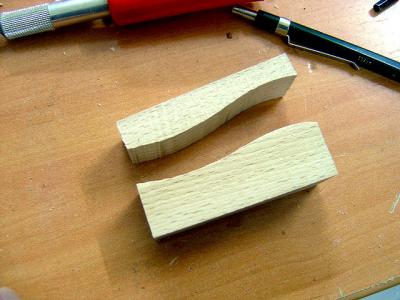

Haya:

attachment.php?attachmentid=26076&stc=1&d=1305395860

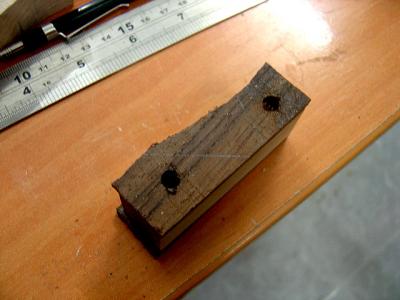

Palosanto:

attachment.php?attachmentid=26077&stc=1&d=1305395860

Se unen con algo reversible y se taladran juntos para hacerle agujeros pasantes.

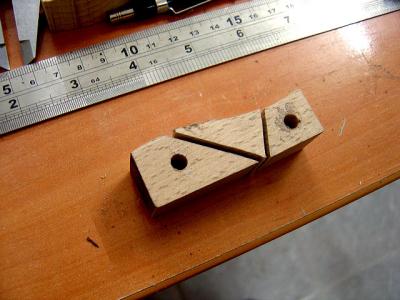

Despues se corta el interior para darle los ángulos de la cuchilla y de salida de la viruta:

attachment.php?attachmentid=26078&stc=1&d=1305395860

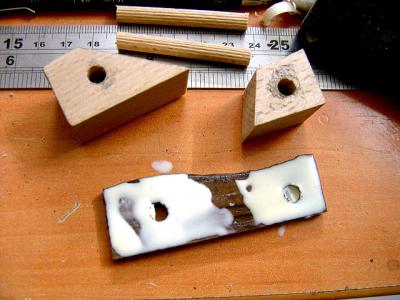

Se encola y se le meten las espigas:

attachment.php?attachmentid=26079&stc=1&d=1305395860

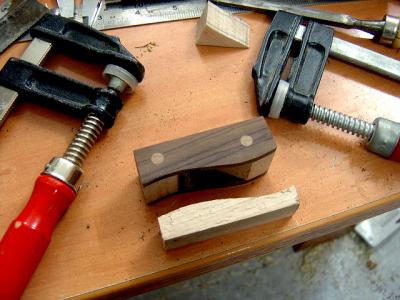

Una vez lijado el aspecto es parecido a este:

attachment.php?attachmentid=26080&stc=1&d=1305395860

La curvita de la parte delantera nos facilita trabajar con él a una sola mano.

Bastará cruzar un perno de metal (la posición dependerá del grosor de tu cuchilla), hacer una cuña de una madera de dureza media (en este caso caobilla) y ajustar para el corte.

attachment.php?attachmentid=26081&stc=1&d=1305395860

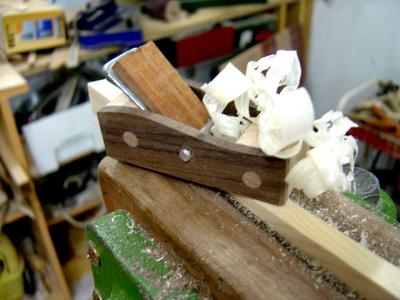

Y ya lo tenemos funcionando:

attachment.php?attachmentid=26082&stc=1&d=1305395860

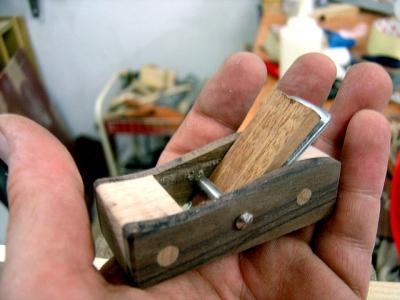

Este otro lo he hecho para utilizar un formón como cuchilla, aunque también se puede sustituir por una cuchilla normal.




:ok:
Archivos adjuntos:
cepillito 003.jpg
BBCode:
cepillito 004.jpg
BBCode:
cepillito 006.jpg
BBCode:
cepillito 007.jpg
BBCode:
cepillito 009.jpg
BBCode:
cepillito 013.jpg
BBCode:
cepillito 012.jpg
BBCode:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
--161673--
#99 por --161673-- el 14/05/2011
¡¡Que cabrón!!
Subir
#100 por Raisers el 14/05/2011
WOW Frascoo! :aplausos: increible!! muy buen trabajo.. te felicito...:ok:
Subir
#101 por Raúl el 14/05/2011
Rubiolus escribió:
¡¡Que cabrón!!


Eso digo yo :risa::risa::risa:
Subir
#102 por frasco el 15/05/2011
No tiene mérito, es de lo mas fácil de hacer.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
--161673--
#103 por --161673-- el 16/05/2011
Esto si que no tiene mérito ninguno, por lo que he dudado mucho si ponerlo o no, pero a veces nos volvemos obtusos y no sabemos solucionar las cosas cuando en realidad es más sencillo de lo que parece....

La movida trata de cuando tenemos que meterle mano a la electrónica de guitarras de caja, en el que no sale asi como asi...., como por ejemplo en esta Gretsch electromatic Koreana al que le había que cambiar el jack


Sacar el jack en está guitarra es muy fácil, porque los cables no son rígidos (con malla) como en las Gibson y además bastante largos, asi que sale fácil por la F....pero ¿como lo metemos y además sin que se nos caiga la arandela autoblocante que nos permite apretar la tuerca sin que gire el conjunto?....pues es una gran chorrada que hasta me da verguenza ponerlo de lo chorrada que es, pero ahí va


Pues un jack con un cable unipolar rígido soldado, .....no vale cualquiera, tiene que entrar por el agujero evidentemente.....puede también valer un neutrik sin la carcasa

No creo que sea necesario explicar nada ¿no? :oops:

Igualmente sirve de guía por si hay que sacar todos los elementos por el hueco de las pastillas para hacer cualquier cosa

Es tan simple que es tonto
Subir
--360037--
#104 por --360037-- el 16/05/2011
llámame gilipollas, pero no lo he entendido... :D
Subir
#105 por Monto el 16/05/2011
Pues no es ninguna tontería. Esta misma mañana he estado dando vueltas alrededor de la guitarra hasta que he llegado a una solución parecida.

Supongo que te refieres a que metes el jack macho con el cable por el agujero del jack, lo conectas a la hembra y tiras del cable. Así sale por agujero sin esfuerzo y además le pones la tuerca fácilmente.

Cuando Darwin explicó a Huxley la evolución, este exclamó: "¡que estúpido no haberlo pensado antes!". Las soluciones sencillas no son menos ingeniosas.

Servicios de Luthier en Madrid

http://www.anjudaguitars.com

Subir
#106 por aracat el 16/05/2011
En referencia al cepillo de frasco , puedo aportar que en el carrefour venden unas cuchillas para cepillo de 4.5 cm. de acero bueno a solo un euro, merece la pena.
saludos
Subir
--161673--
#107 por --161673-- el 16/05/2011
Murkgo escribió:

Supongo que te refieres a que metes el jack macho con el cable por el agujero del jack, lo conectas a la hembra y tiras del cable. Así sale por agujero sin esfuerzo y además le pones la tuerca fácilmente.


Efectivamente....y tiras de todo el conjunto perfectamente.....y para tirar de los potes para arriba coloco un imán de neodimio a un destornillador y lo levanto sin problemas
Subir
--161673--
#108 por --161673-- el 27/05/2011
Nueva gilipollez

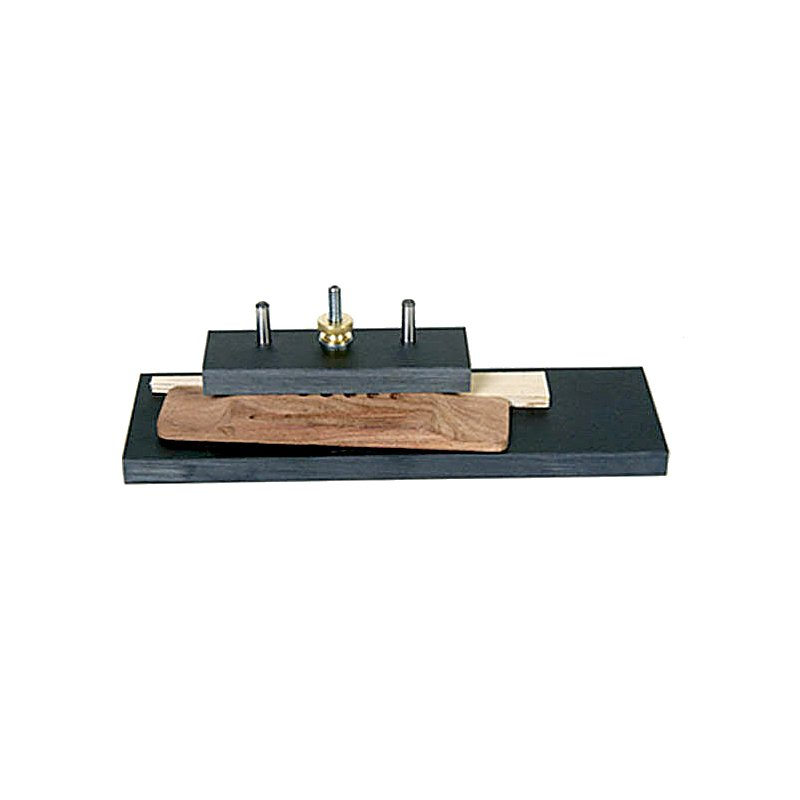

Basandome en esto


He hecho la versión gitanera :risa: ...ya está todo inventado


Luego he hecho esta pieza para manipular piezas pequeñas como puentes, cejuelas y lo que se tercie


Versión chana (pero perfectamente válida)...


Subir
