Footswitch casero para Roland Cube con lata de pate.

#1 por Capitan Torpedo el 31/12/2014
Navegando por internet encontré la siguiente propuesta para los que tienen un Roland cube y quiere construirse un footswich

http://friki4all.blogspot.com.es/2014/12/footswitch-casero-para-roland-cube-con.html

lo comparto por si alguien lo necesita.
Subir
1
#2 por Capitan Torpedo el 02/01/2015
añado aqui el post para mejora seguimiento

Llevo un tiempo intentando aprender a tocar la guitarra, ya casi estoy convencido de que seré un muñón toda la vida, pero sigo intentando tocar diariamente para demostrarme que puedo llegar a tocar la guitarra algún día.

Como parte de mi aprendizaje compré un ampli de guitarra Roland cube 40xl del que estoy bastante contento, por ahora el ampli está muy por encima de mis posibilidades musicales.

Decidí que era hora de utilizar el pie y no sólo las manos para cambiar los diversos controles, y cuando vi los precios de los footswitch me eché las manos a la cabeza, comprando tres footswitch superaba el precio del amplificador. aprox 60 pavos del ala cada uno.... algo había que hacer.....

Acudi de inmediato al Oráculo de internet, Internet es lo más parecido a Dios que tenemos, siempre da respuestas, y con un poco de imaginación aquí está mi footswitch que comparto con vosotros, por si alguno se decide por su cuenta y riesgo..

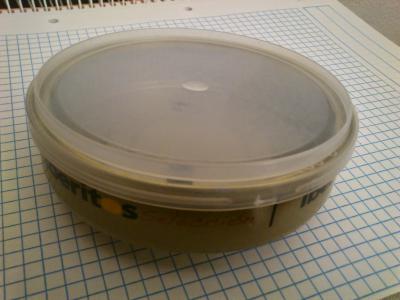

Aquí tenemos la pieza estrella, una lata de paté que será el receptor de las conexiones, la elegí por que me permite de forma rápida acceder al contenido con sólo quitar la tapa de plástico que llevan para que no se reseque el paté. Me gustó esta porque era ancha, tendrá unos 15cm, y mi pie no es pequeño....

http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74150

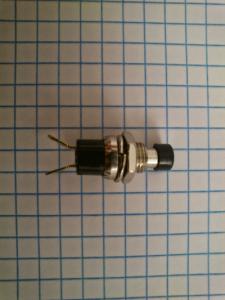

dos pulsadores, comprados en la tienda de componentes que hay cerca de mis casa, 70 céntimos cada uno.

http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74151

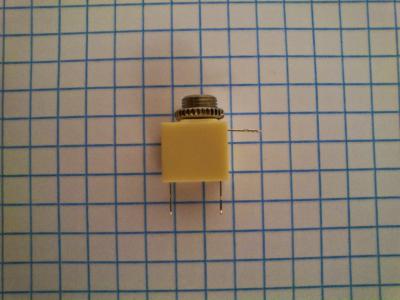

una conexión hembra estéreo, en mi caso clavija pequeña porque tengo un cable estereo con esta dimensión, 60 céntimos en la tienda de al lado de mi casa. He comprado los componentes más baratos, no estamos para despilfarrar...


http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74152

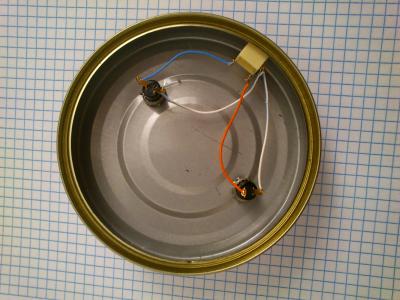

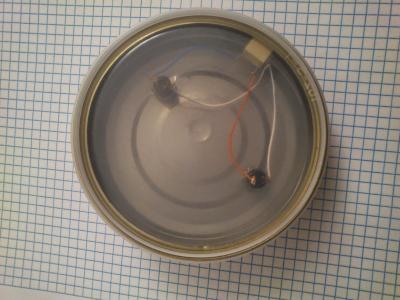

Una vez hechos los agujeros (con una punta y martillo, como veis alta tecnología, cuidado con los cortes en las manos!!!) introducimos los componentes y los conectamos, cable azul y naranja a los bornes inferiores de la hembra esterero, el blanco (la masa) al conector de la masa de la hembra (muy fácil). (en esta fase del montaje no están estañadas la conexiones, pero tampoco hace falta, los componentes tienen un pequeño agujero por el que podéis enlazar el cable y unirlo a los componentes)


http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74153

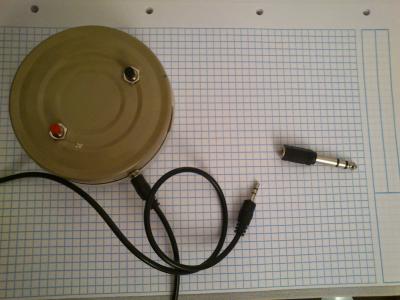

y le damos la vuelta. Aquí podéis ver el cable que tenía por casa y también el adaptador a clavija gorda (que también tenía por casa), por eso he comprado un jack hembra pequeño. Además el color de la lata acompaña.... es un color diría que "militar", ni siquiera he tenido que pintarla....

http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74154

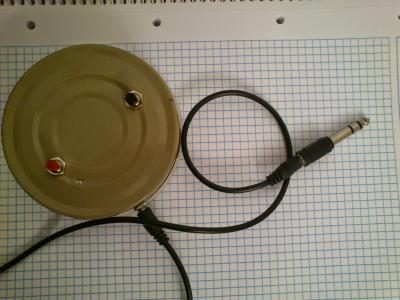

enchufamos la clavija gorda..... y a uno de los jacks hembras del ampli, el que queramos utilizar.

http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74156

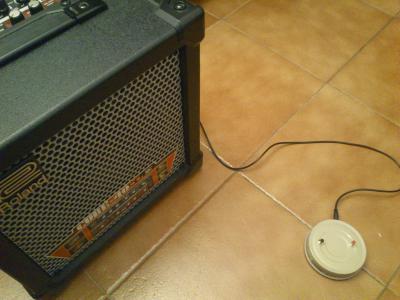

y aqui ya lo vemos a pleno funcionamiento...

http://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=74157
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#3 por zurraspa el 02/01/2015
ACOJONANTE!!!!!............ :palmas2: :palmas2: :palmas2: :transformacion: :rock: :rock: :ok:

¿Qué pasa pues?
