Fabricacion de Pequeño amplificador sub miniatura, Triodo+Pentodo, 1w de pura caña

  • 1
#1 por Dr.Maligno Tech el 29/07/2010
Buenas compañeros, esta tarde he terminado con exito este pequeño monstruo de andar por casa.
El invitado es el Murder One v.6 de mi estimado Rick Holt de Free stomp boxes, de donde he conseguido el proyecto, freestompboxes.org • View topic - "Murder One" Submini Tube Guitar Amplifier

Como no tengo derechos sobre la info y es mi colega, os invito a visitar esta pagina tan util para gente como nosotros enfermos de GAS.:risa:

Le he implementado las mismas mods que al mini jj´s, con lo que tiene tres modos, fender, marshall y high gain, lo que hace mas versatil a el mismo, ya que este no tiene tono, solo volumen y gain, cosa que estoy estudiando cambiar.

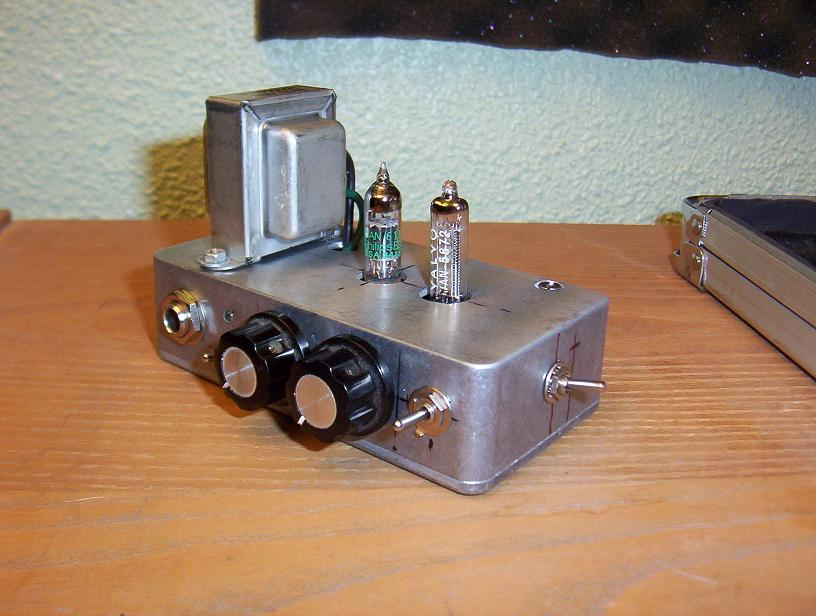

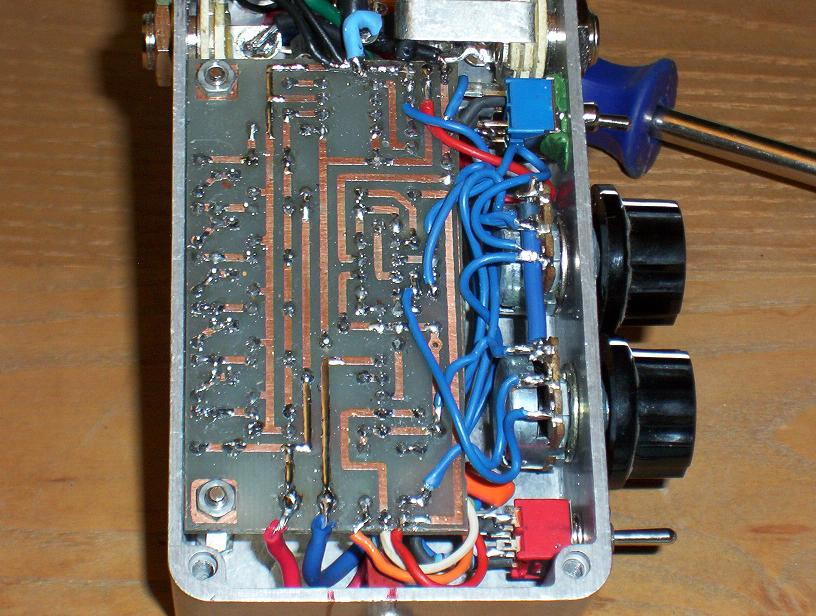

Unas fotikos.



Aunque no deberia os adjunto la info comprimida, espero que seais respetuosos con el material.
El material lo podeis comprar en small bear electronics, os aseguro que son mas rapidos que musikding.
Ademas os dejoun video, que he grabado con mi nueva Lexicon Omega.

Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
1
#2 por Dr.Maligno Tech el 29/07/2010
la info de el proyecto, que creo que antes no la he subido:brindis:
Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#3 por darioguitarro el 29/07/2010
jaja mola..
Subir
#4 por Dr.Maligno Tech el 30/07/2010
Darioguitarro escribió:
jaja mola..


Gracias guitarro, es un proyecto muy interesante por lo sencillo de la fuente de alimentación y circuito, yo he aplicado a parte de los mods algún cambio mas, 22n a la salida de los ánodos del triodo en lugar de 100n como pone en el proyecto, y 100k en lugar de 47k a la entrada, porque en lugar de válvulas 6111 he usado 6112.
Aun estoy mirando a ver algún ajuste, cuando pones a tope de volumen y gain se escucha un silvidito.
