Esquema o foto interior del Holy Grail Plus.

#1 por Pollobailando el 08/04/2013
Hola compañeros, tengo que reparar un Electro harmonix Holy Grail Plus y necesito el esquema. Lo he buscado por la red, pero no he encontrado nada. Tambien me valdria alguna foto de la placa, necesito identificar el componente de la esquina superior izquierda, llamado "R1". En el pedal que tengo que reparar esta totalmente quemado y no puedo ver los valores del componente.
Muchas gracias!!

Eres mas malo que el plástico de una eLicenser.

Subir
#2 por mister707 el 10/04/2013
El forero SmokeAnd? subió un archivo completo de Electro Harmonix con muchos diagramas, http://www.guitarristas.info/foros/pedales-moduladores-diy/182892, debe estar el modelo que buscas.
Subir
#3 por Pollobailando el 10/04/2013
Mil millones de gracias compañero!!!

Eres mas malo que el plástico de una eLicenser.

Subir
#4 por Pollobailando el 10/04/2013
No funciona el enlace
:(

Eres mas malo que el plástico de una eLicenser.

Subir
#6 por Pollobailando el 11/04/2013
Ese si funciona, gracias. Pero no esta el pedal en cuestion....sigo buscando.

Eres mas malo que el plástico de una eLicenser.

Subir
#7 por Daniel E DeLeon el 08/07/2013
Mira no estoy seguro si esta es del holy grail plus o del normal mirala porque solo se puede ver una restencia de 4.7 2w
quiza te ayude
Archivos adjuntos:

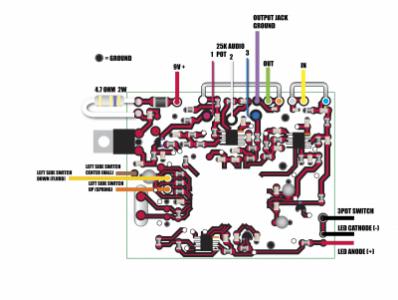

No se si sea esta la que necesitas aparece una resistencia.jpg
BBCode:

Love´s the only rule, disfrutemos de cada segundo con las personas que nos rodean y si son unos hijosfañsdhfpowehr yo creo que podemos ayudarlos a dejar de serlo

Subir
#8 por Daniel E DeLeon el 08/07/2013
y......estas es lo que pude encontrar y espero te sirva....
Archivos adjuntos:

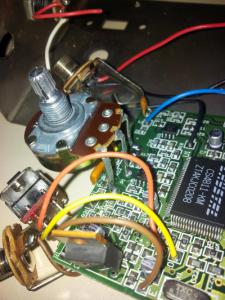

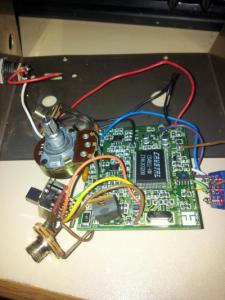

holy grail 1.jpg
BBCode:
BBCode:
BBCode:

Love´s the only rule, disfrutemos de cada segundo con las personas que nos rodean y si son unos hijosfañsdhfpowehr yo creo que podemos ayudarlos a dejar de serlo

Subir
#9 por Pollobailando el 09/07/2013
Gracias Daniel, le echare un ojo a ver que tal.

Eres mas malo que el plástico de una eLicenser.
