Diagrama de cableado.

#1 por getonido el 28/10/2013
Hola!!

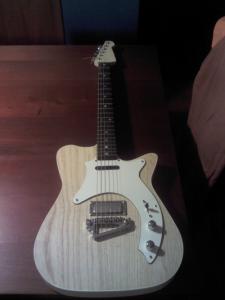

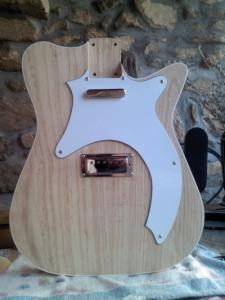

Soy nuevo en el foro y lo primero me gustaria agradeceros a todos la gran ayuda que me han prestado al resolver numerosas dudas que me han ido surgiendo en el proceso de fabricacion de una guitarra que empece hace casi medio año desde cero. (Abajo dejo algunas fotillos para el que le interese).

El caso es que ahora me encuentro en uno de los ultimos pasos de mi proyecto y no encuentroninguna informacion por ningun lado de como hacerlo.

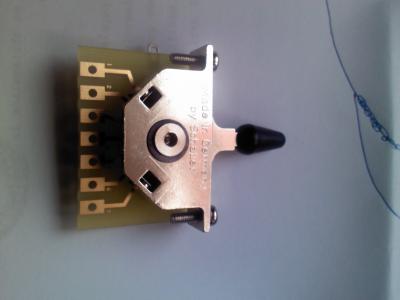

Necesitaria un diagrama para el cableado de una guitarra que va a tener: 1 minihumbucker/1singel coil, dos poteciometros (tono y volumen) y un selector marca schaller de tres posiciones (switch 3 ways) y siente conectores (adjunto foto). La minihumbacker tiene un unico cable de salida, por lo que la pastilla solo se puede utilizar en doble. Tambien me gustaria saber que resistencia deberian tener los potenciometros (250 o 500 K)

Muchas gracias de antemano y haber si alguien me puede ayudar.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por ebl1960 el 28/10/2013

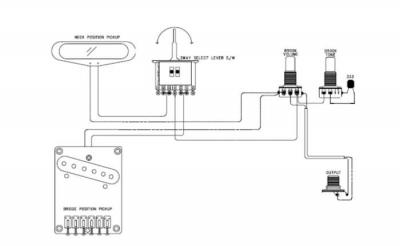

Mira si te vale esto, segun he visto por ahí los potenciometros son de 500
Archivos adjuntos:
BBCode:
BBCode:
Subir
#3 por getonido el 28/10/2013
Muchas gracias.
Probare a ver si me vale.
Subir
