Creando mi guitarra

#25 por papasmamas el 18/12/2010
Me uno, estare al tanto de tus avances. Suerte :brindis:
Subir
#26 por chuscorral el 08/04/2011
Hola amigos. Últimamente me he retrasado mucho en subir las novedades de mi guitarra.

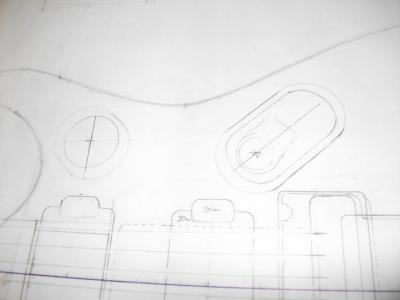

Creía que había terminado el plano, pero faltaba la electrónica.


Después del pesado proceso del plano toca: más plano.

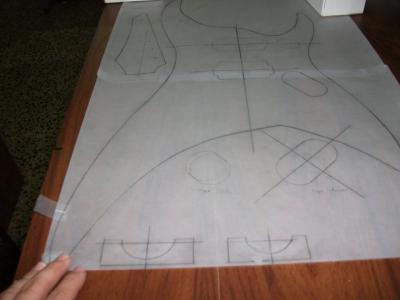

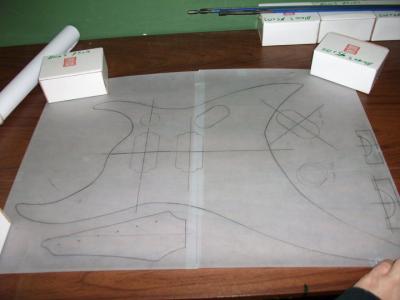

Ahora se trata de calcarlo todo en papel vegetal.


Lo que se resume en un par de fotos son bastantes horas de trabajo. Sobretodo la forma de la guitarra, ya que soy incapaz de definir las curvas perfectamente a mano alzada.

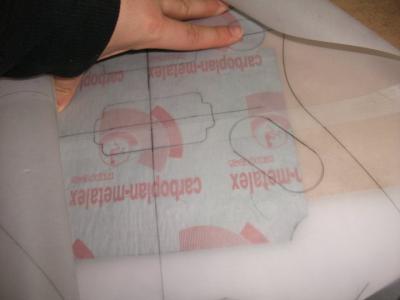

Después de esto, cogemos unas tablas de madera y hay que copiar el plano en ellas utilizando papel de calcar.
Así que es la tercera vez que realizamos lo mismo. y yo ya estoy hasta los... REDONDOS esto digo.. PLANOS.


Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:


http://www.silentscream.es/
http://www.myspace.com/silentscreamspain

Subir
#27 por chuscorral el 08/04/2011

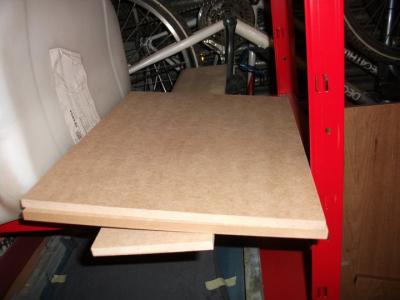

Aquí una fotito de las maderas usadas para las plantillas.


Una vez tenemos todo dibujado, lo cortamos con una sierra sobretodo intentando no comernos el dibujo, es preferible dejar un milímetro a comerse el lápiz.

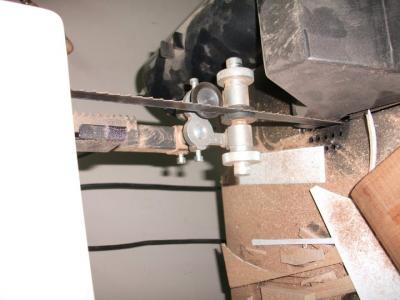

Yo utilizé una sierra circular.

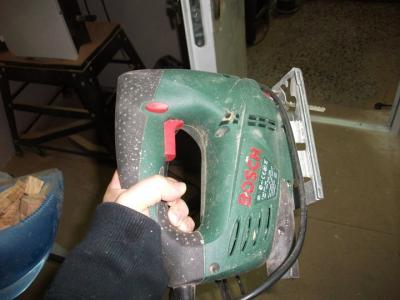

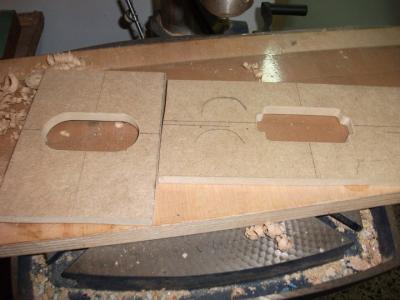

y una de calar para las partes pequeñas (pastillas, fresados...)


Aquí el resultado:

Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:


http://www.silentscream.es/
http://www.myspace.com/silentscreamspain

Subir
#28 por chuscorral el 08/04/2011
Una vez hecho esto hay que lijar como un condenado. Son muchas horas y es bastante pesado.

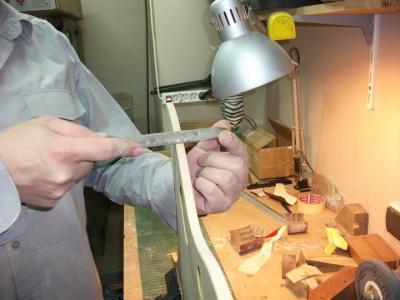

Además es importante hacerlo bien porque sino dejaremos la plantilla repleta de bultitos. La forma de cojer la lima es así:

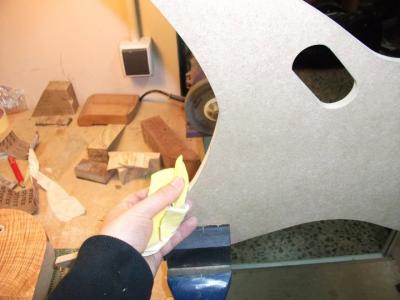

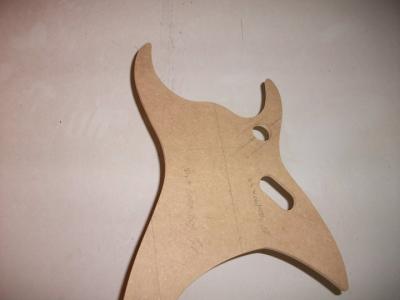

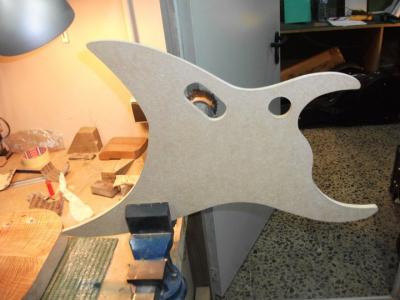

Después de horas de lijado:

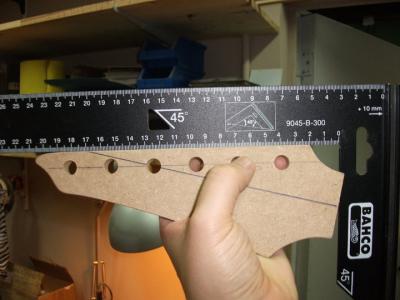

La parte de la pala parece fácil, pero dejarla a escuadra y totalmente recta es dificil con la lija...

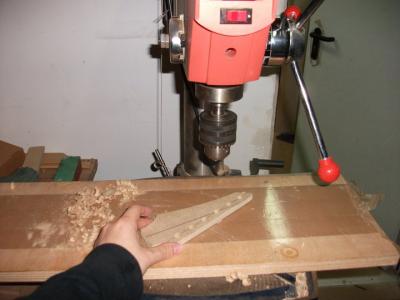

Con un taladro fijo hice los agujeros para los clavijeros.

Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:


http://www.silentscream.es/
http://www.myspace.com/silentscreamspain

Subir
#29 por SergioGonzalez el 08/04/2011
Es super finita!

suerte y animo, que tire adelante el proyecto!;)

Rose Avalon - The Dawn of Symphonic Metal

http://www.Facebook.com/RoseAvalonMusic

Subir
#30 por ranosapa el 08/04/2011
SergioGonzalez escribió:
Es super finita!

suerte y animo, que tire adelante el proyecto!;)


Eso es la plantilla, no es la madera de la guitarra en sí.:ok:
Subir
#31 por camilord el 09/04/2011
lo estoy siguiendo con mucha atencion. bonito. me gusta el modelo, espero que te quede buena
Subir
#32 por elderico el 09/04/2011
:shock: Aaala! no habia visto este post. Me apunto que tiene muy buena pinta.

Saludos :brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#33 por Gerard Merino el 09/04/2011
Bua menudo currazo!!!!!!! Me suscribo al tema también, este proyecto lo voy a seguir a ''raja tabla'' jajajaja

Tiene muy buena pinta la plantilla, la original te quedará de REDONDOS! :ok:

ÁNIMO! :aplausos:

Gibson VS Ibanez -_-_-_-_- Who's Wins?
http://img26.imageshack.us/img26/5987/firmagerard.jpg
Mi canal de youtube http://www.youtube.com/user/4Gibson4

Subir
#34 por chuscorral el 19/04/2011
Una vez terminadas las plantillas, vamos a empezar a trabajar la madera.
Aquí se presenta la primera putadilla. Resulta que la madera que tenía reservada desde hacía tiempo (etimoe y palorrosa), la han utilizado y ahora no tienen. Así que se presenta el problema de aplazar la construcción o utilizar otras maderas.

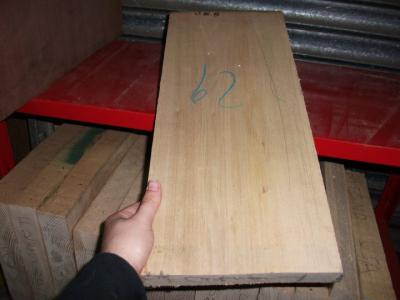

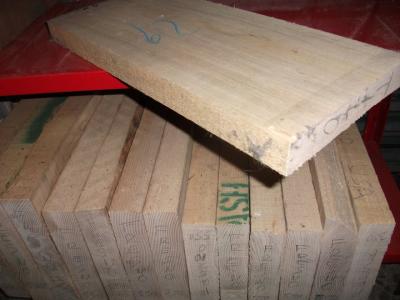

Después de pensarlo un rato decido cambiar a tilo, para en cuerpo,

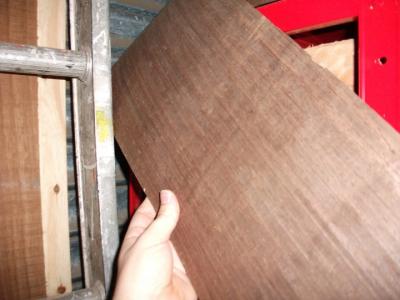

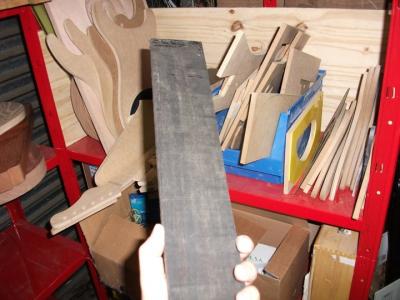

ébano para el diapasón,

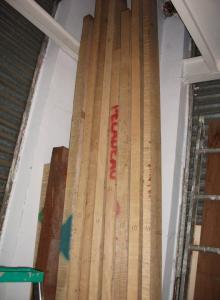

y el arce para el mástil que si lo tenían, en cantidades industriales....


Una vez tenemos las maderas hay que dejarlas planas para poder encolar bien. Para ello utilizamos la máquina regruesadora.

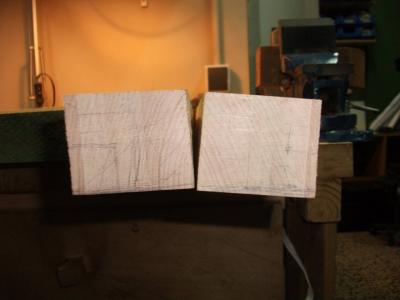

Este es el arce ya plano y con el grosor adecuado. No se si se aprecia bien, pero esta es la dirección adecuada en la que deben ir las vetas para soportar la tensión, una contra la otra y no horizontales respecto a las cuerdas.


En medio pondremos una tira de bengué.

Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:


http://www.silentscream.es/
http://www.myspace.com/silentscreamspain

Subir
#35 por chuscorral el 19/04/2011

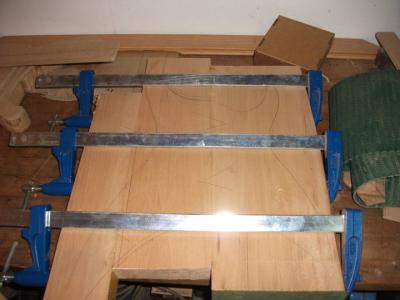

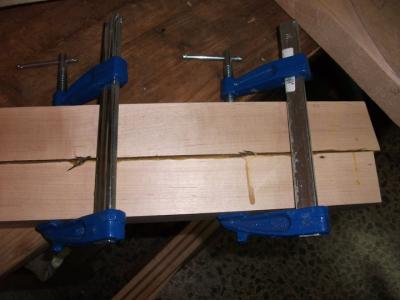

Aquí el mástil encolado y con los sargentos colocados. Después de esto toca esperar varios días a que se seque bien.


Con en cuerpo, nos encontramos con el segundo problema, resulta que las tablas de tilo no son lo suficientemente grandes y tenemos que usar tres en vez de las dos previstas.
Aún así de largo viene muy justo. Fijaros en la punta de abajo a la izquierda... esto más adelante me trajo problemas, pero luego os lo explico.

Archivos adjuntos:
BBCode:
BBCode:
BBCode:


http://www.silentscream.es/
http://www.myspace.com/silentscreamspain

Subir
#36 por djluis48 el 19/04/2011
Wow, no habia visto este post, me apunto para ver como termina.
Subir
