Construyendo un clon del Princenton reverb del 65

#1 por eme_eme_dos el 26/09/2014
Buenas,

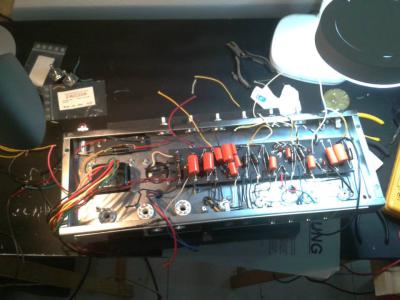

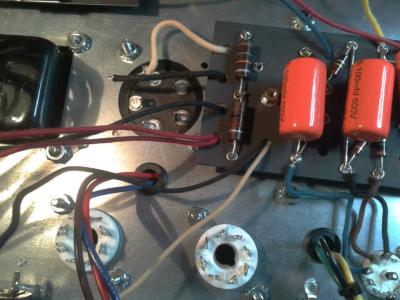

Pues este era un proyecto antíguo que he retomado años despues de plantearmelo por primera vez. Esta vez lo he podido terminar con un cierto éxito.Veamos, el proyecto consistía en crear un clon creible de un Fender Princenton Reverb del 65. Un blackface. vaya. Aplificador mítico donde los haya. Viendo el esquema eléctrico puede parecer simple. Creedme: no lo es. El diablo está en los detalles.

El ampli en sí es la historia de un abuso: se abusa de un transformador pequeño, de una valvula rectificadora obsoleta y de una realimentación mal dimensionada. El resultado es una distorsión controlada y muy, muy musical. 15 watios que si se aplican al altavoz adecuado pueden der muchos dB. El ampli da el volumen justo para tocar con un bateria. Perfecto, ni mas ni menos. Para bolos, un micro delante y tira millas.

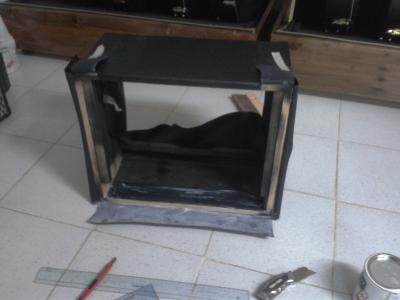

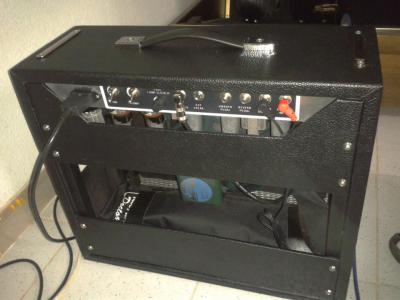

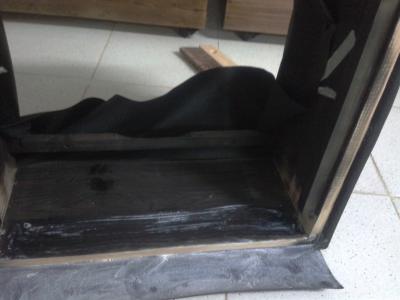

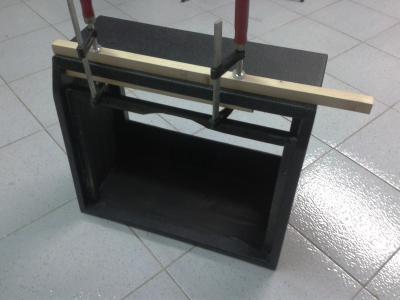

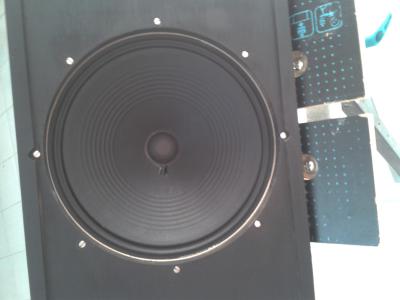

El Princenton es un amplificador clásico, y la idea era obtener un clon usando la misma tecnologia que habia en los años 60. En mi caso yo elegí algunas pequeñas modificaciones frente al original. Un altavoz Jensen P12Q de 12 pulgadas alnico. Un interruptor para un standbay que el original no tenía y una toma de red un poco mejorada con una base "moderna". El resto es un clon exacto del blackface del 65, incluyendo el mueble, válvulas, cableado, etc. Pero supongo que quereis fotos, pues vamos al tema. La parte mas díficil, de lejos fue la construcción del mueble. Encontrar los transformadores, válvulas y electrónica tambien tuvo su miga. Al final encontre gran parte de componentes en Alemania, en tubeAmpDoktor.

Bueno, si a alguien le ha interesado, puedo poner mas detalles como el esquema, el plano del mueble y quizá alguna toma de sonido. Si a alguen le interesan este tipo de cosas, por favor decidmelo.

Saludos
MM2
Archivos adjuntos:

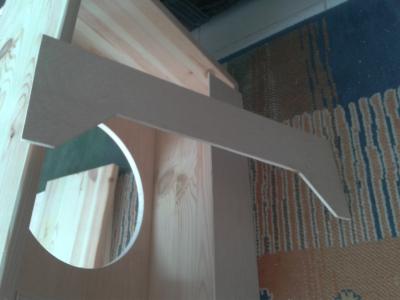

2014-07-05 12.54.22.jpg
BBCode:

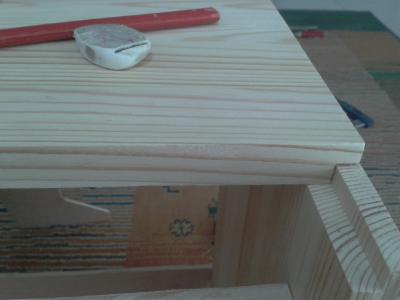

2014-07-05 12.54.11.jpg
BBCode:

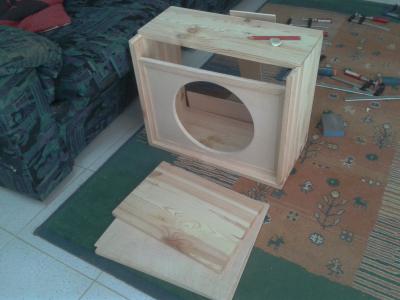

2014-07-05 12.53.57.jpg
BBCode:

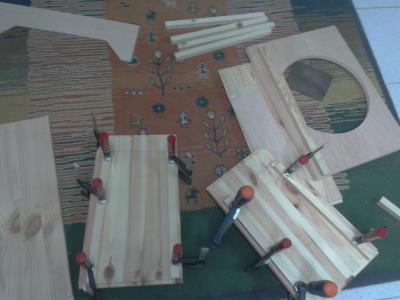

2014-07-06 15.36.09.jpg
BBCode:

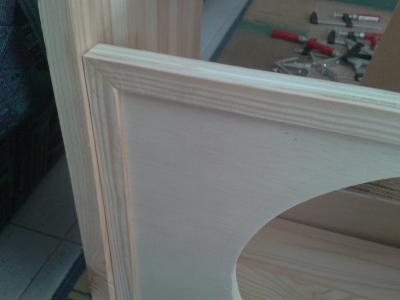

2014-07-05 12.54.05.jpg
BBCode:
2014-07-07 19.49.57.jpg
BBCode:
2014-07-11 11.28.52.jpg
BBCode:
2014-07-11 11.48.55.jpg
BBCode:

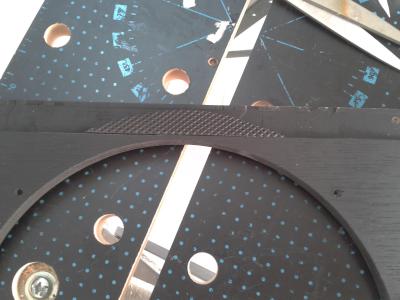

2014-07-12 19.09.39.jpg
BBCode:
2014-07-12 19.24.52.jpg
BBCode:

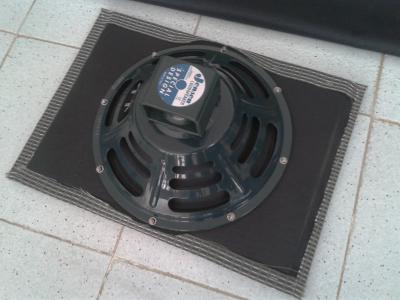

2014-07-13 12.45.23.jpg
BBCode:
2014-07-13 20.11.21.jpg
BBCode:
2014-07-13 20.11.29.jpg
BBCode:
2014-07-13 20.11.35.jpg
BBCode:
2014-07-14 17.08.50.jpg
BBCode:

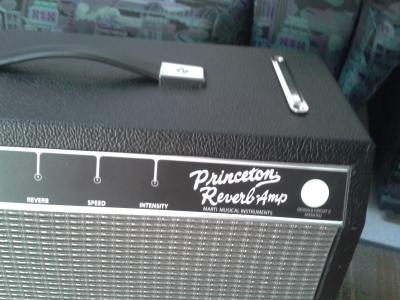

2014-07-14 20.08.27.jpg
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

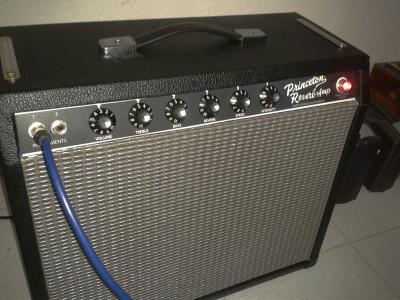

2014-07-26 12.20.50.jpg
BBCode:
BBCode:

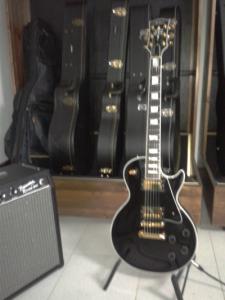

2014-08-28 19.27.24.jpg
BBCode:
Subir
#2 por Thorin el 26/09/2014
Buena pinta tiene eso...y un trabajo muy profesional.

Con unas muestras de audio, este hilo queda de traca....si ademas nos cuentas un poco mas como conseguiste los materiales, y los problemillas que te fueron surgiendo, por si alguien te quiere seguir en este proyecto.

P.D. Pedazo guitarron tienes, no?

Salud!!

Do, re, mi, fa, sol, la, si, el abecederario universal, con ellas nos entendemos todos...por fin hay un modo

Subir
#3 por niobio69 el 26/09/2014
Te ha quedado de lujo. :palmas2:

Todos los detalles de construcción y esquemas son bienvenidos :-) De momento no tengo experiencia en amplis, pero algún día intentaré hacer algo de este estilo, así que de momento aquí hay un interesado.

Un saludo.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#4 por apoptosis el 26/09/2014
Muy wapo si señor. Enhorabuena!

Mis customizaciones y mi perfil como guitarrista:

http://oscarluqueguerrero.blogspot.com.es/
http://www.customguitars.es/
https://www.facebook.com/profile.php?id=100004242312193

Subir
#5 por johnny_chable el 26/09/2014
es tan bello :3 felicitaciones

http://www.guitarristas.info/normas-foros

No os toméis la vida demasiado en serio... que al fin y a cabo no vamos a salir vivos de ella.

Subir
#6 por eme_eme_dos el 26/09/2014
Hola,

Muchas gracias por vuestros comentarios. Antes de nada aclarar que se trata de un PRINCETON, no un "princenton" como puse en el post. Lo siento, el dedo se fué varias veces :se_siente:

Pues nada, aqui vienen las muestra de sonido. El guitarrista es penoso (yo) y la grabación esta hecha con un micro barato y malo, o sea que paciencia. Creo que para pillar la idea sirve. A ver si os animais a construir uno. Hay mucha documentación en la red sobre este modelo en particular, y suena de lujo.

Os pongo muestras de sonido con:

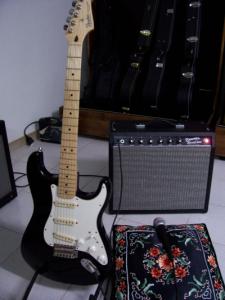

- Una strato malilla, mexico.

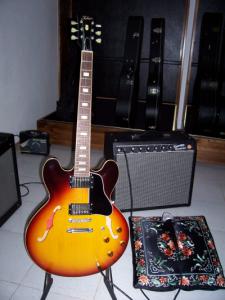

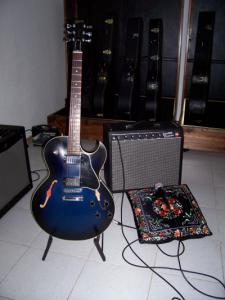

- Una tokai japonesa tipo 335 (la ES160)

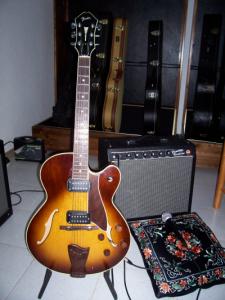

- Una gibson ES135
- Una fender d'Aquisto, parecida a una 175

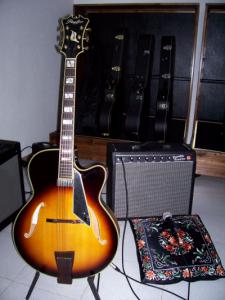

- Una Peerless Monarch, Archtop de Jazz
- Una Tokai LC195, esta no esta del todo mal :-)

Como he dicho el audio no es muy bueno, y alguna distorsión es mas de la grabacion que del ampli. Todas las muestras son sin pedales y con los tonos ligeramente ajustados. La mayoria de las veces al 5 ambos. La reverberación muy baja y el tremolo tambien al mínimo.


Un Saludo
MM2
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por solrac1977 el 29/10/2015
hola buenas!
podrías pasar cómo se monta el amplificador? me gustaría montar uno y estoy mirando por los foros. gracias!!!
Subir
#8 por eme_eme_dos el 29/10/2015
#7 Hola,

Aquí te adjunto un par de diagramas. Como ya dije, el problema gordo es el mueble, luego encontrar los componentes y finalmente el amplificador en sí.
Los componentes fueron difíciles, ya que yo quería una reproducción fiel al original. Pero lo que mas me costó fue el mueble.

Suerte!
