Construcción de Resonator tipo Dobro.

#241 por lugaca el 01/06/2011
c3po escribió:
Haces ver que lo dificil parezca facil Lugaca,es como ya han dicho un puro trabajo de artesanía,estamos expectantes todos,por cierto y si no es indiscrección ¿por cuanto crees que te va a salir economicamente el proyecto una vez terminado y si la vendieras,que creo que no es tu intención, que precio le pondrías?Un saludo y ánimo.


Muchas gracias, me alegra que te guste.
Intención de venderla, como dices, tengo cero... por muchos motivos. Y la verdad es que no sé qué precio podría tener. Las maderas son calidad especial, y la verdad es que diapasones así no he visto ninguno por ahí en ninguna tienda, así que supongo que podría valorarse alta... pero no sé por cuanto.
En cuanto a coste, teniendo solo en cuenta las maderas, cono, araña y cubierta, clavijeros, y acabados, pues las herramientas las amortizaré haciendo más guitarras, no creo que haya salido por más de 450 o así...
---------------------------------
Bueno, pues coloco avances por aqui...

Como comenté, ya hice la cejuela, aunque con unas ranuras provisionales, que dejarían las cuerdas un pelín altas, pero no demasiado...

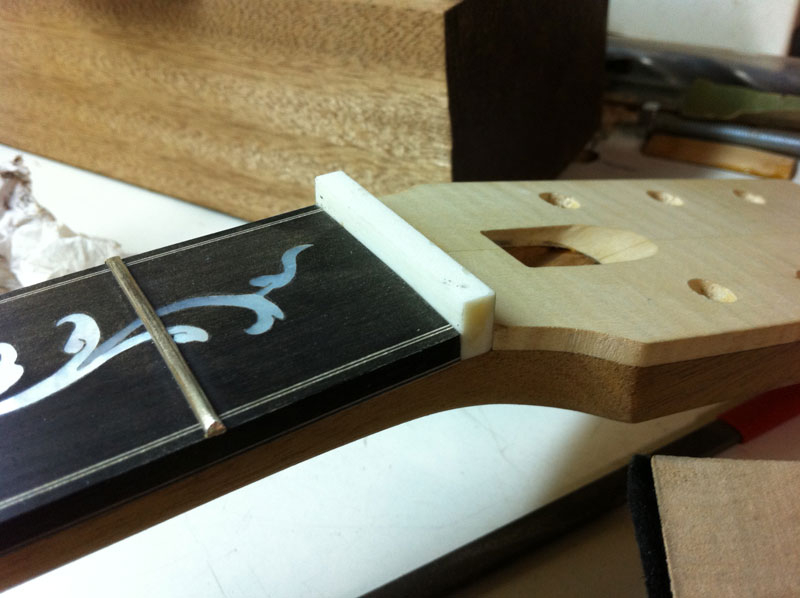

En primer lugar, corté y lijé para dejar la anchura exacta. Se trata de que la laca nitro también se aplique sobre los laterales de la cejuela, para dejar un acabado más profesional...


Luego, tras marcar las cuerdas exteriores a 3mm de cada extremo, con la regla especial, marco la posición de las demás cuerdas. Esta regla lo que hace es tener en cuenta los diferentes grosores de las cuerdas para distribuirlas de forma proporcional.


Ahora tocaba hacer las ranuras de la profundidad adecuada a la acción que se quiera tener en el primer traste. Para ello, primero mido con el calibre la altura del primer traste, que era de 0,047" (me manejo en pulgadas porque todas las herramientas las tengo asi...)


A ese valor le añado los 0,025 que quiero tener de acción en el primer traste en la 6ª cuerda. Por el momento las dejaré todas iguales, y una vez acabada la guitarra, ya afinaré la acción. En cualquier caso estas guitarras suelen llevar acción algo alta, para usar el slide.

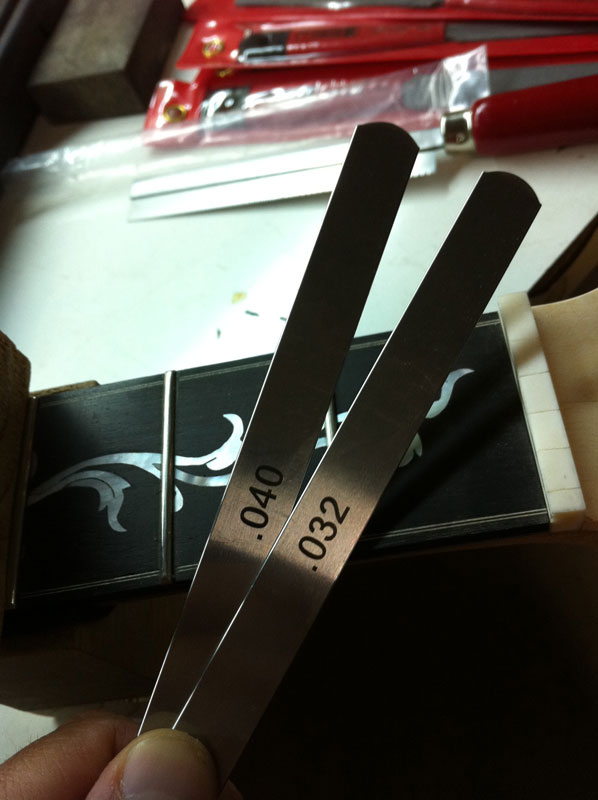

Elijo las regletas calibradas que sumen el valor total de traste más acción.

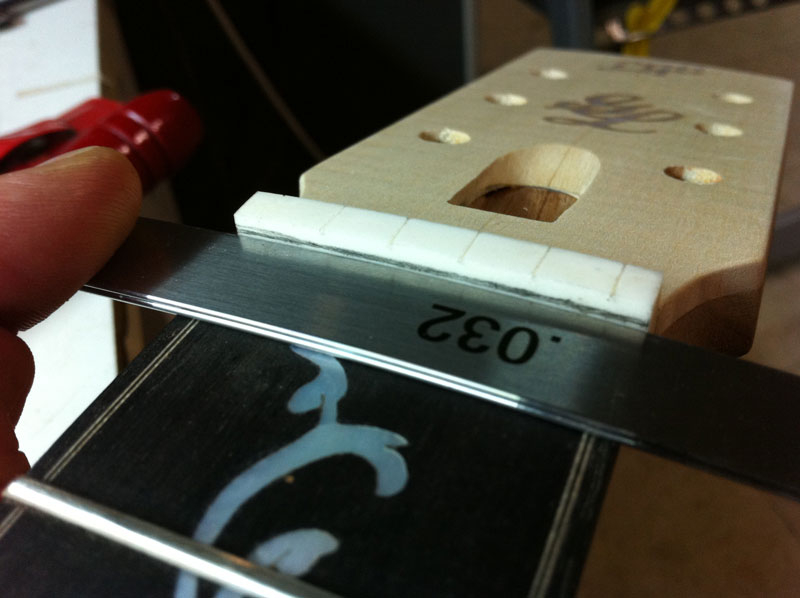

Apoyo esta medida en el diapasón y marco la cejuela a lápiz. Dicha marca, me dará la profundidad a la que debo hacer la ranura.

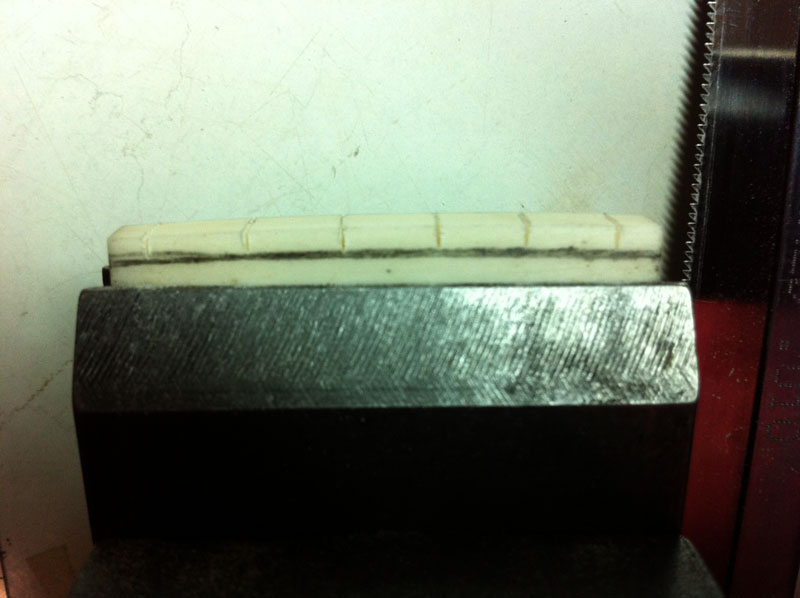

Tras marcar, primero ranuro con la sierra del 0,010...

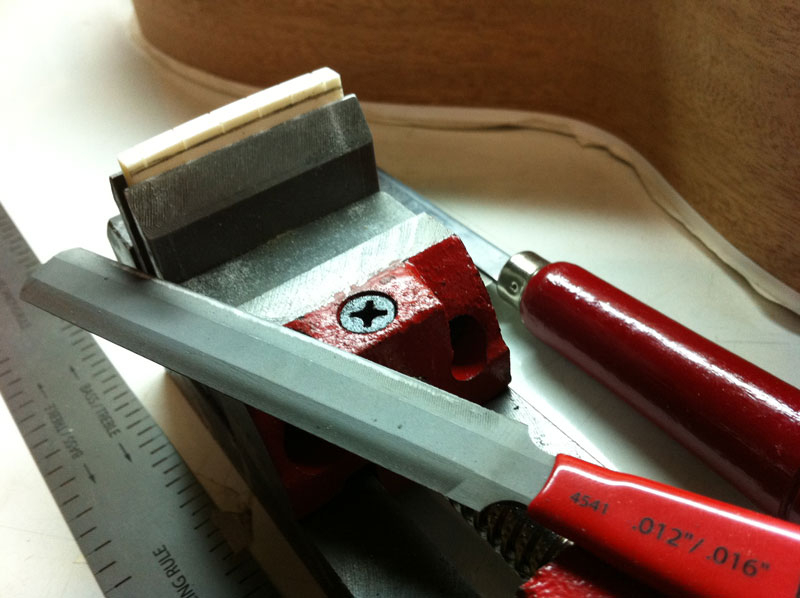

...luego con las limas de diámetros (teniendo en cuenta que meteré cuerdas del ,012, para tener más volumen)

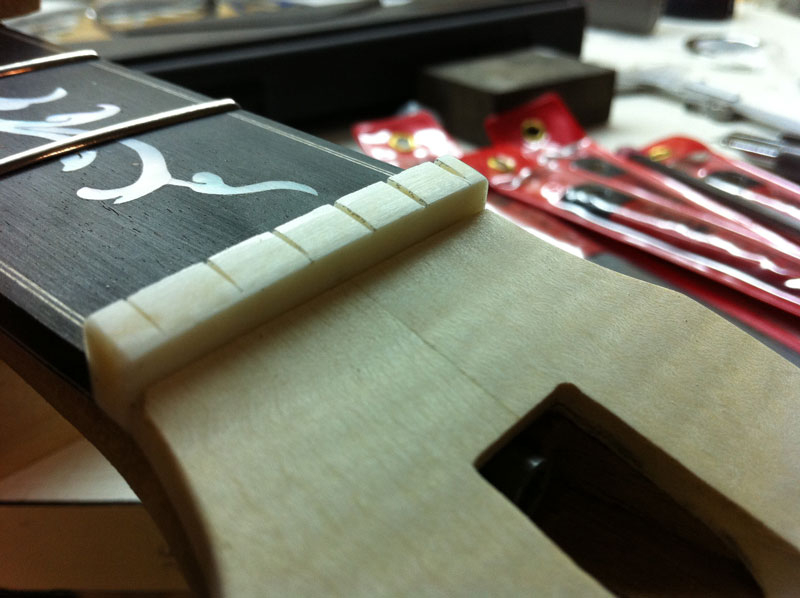

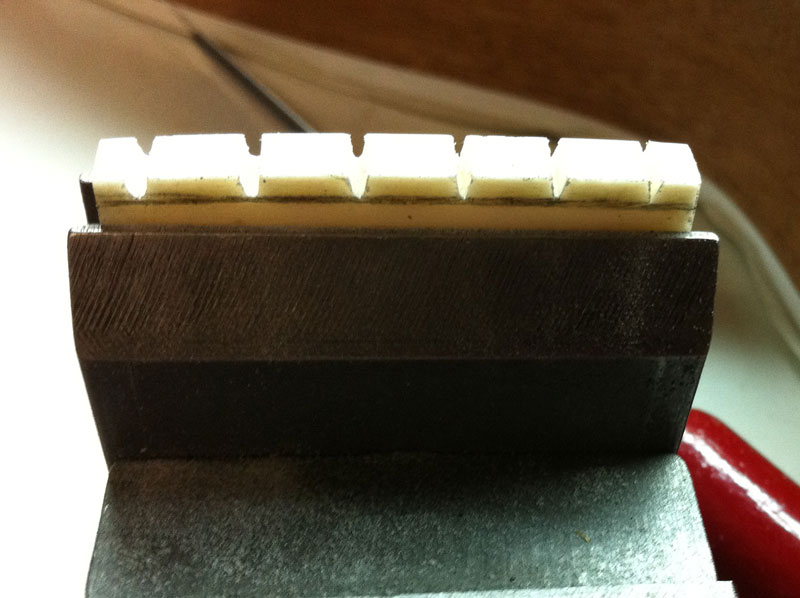

Y así quedan las ranuras:


Por último, se lima el exceso de hueso, pues lo ideal es que al colocar la cuerda en la ranura, quede la mitad fuera, para permitir una buena vibración. Además, por la parte trasera se rebaja para facilitar el posicionamiento de las cuerdas hacia sus respectivos clavijeros.


Y así se quedará por el momento hasta que haga el ajuste final con la guitarra terminada.

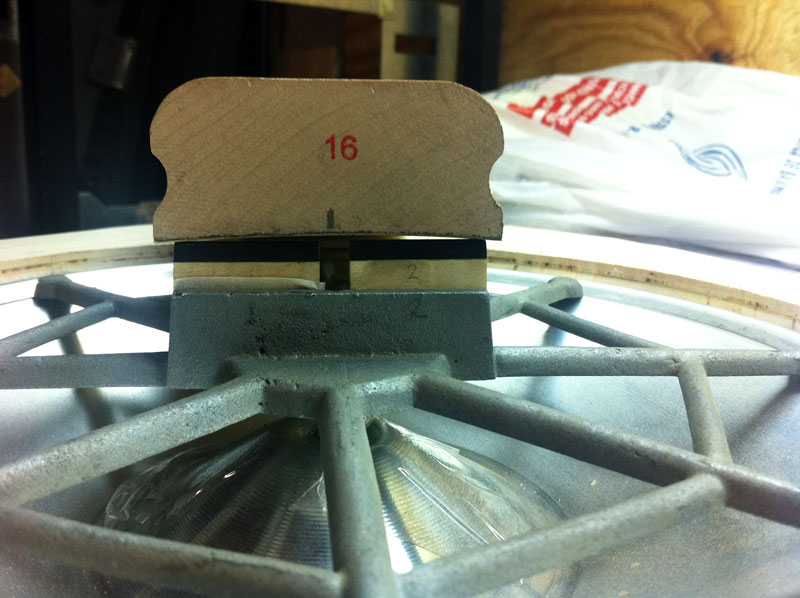

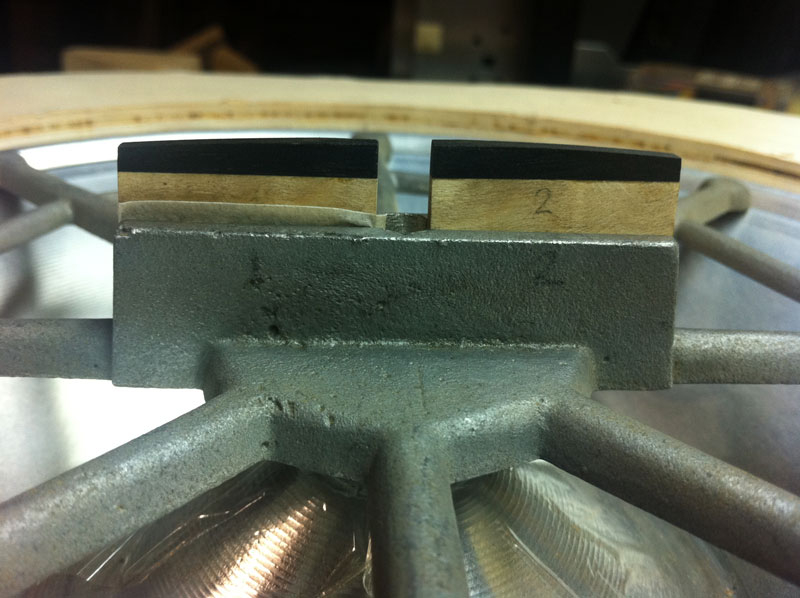

Por su parte, con el puente he hecho un proceso parecido:

Lo radié con el taco al mismo radio del diapasón...

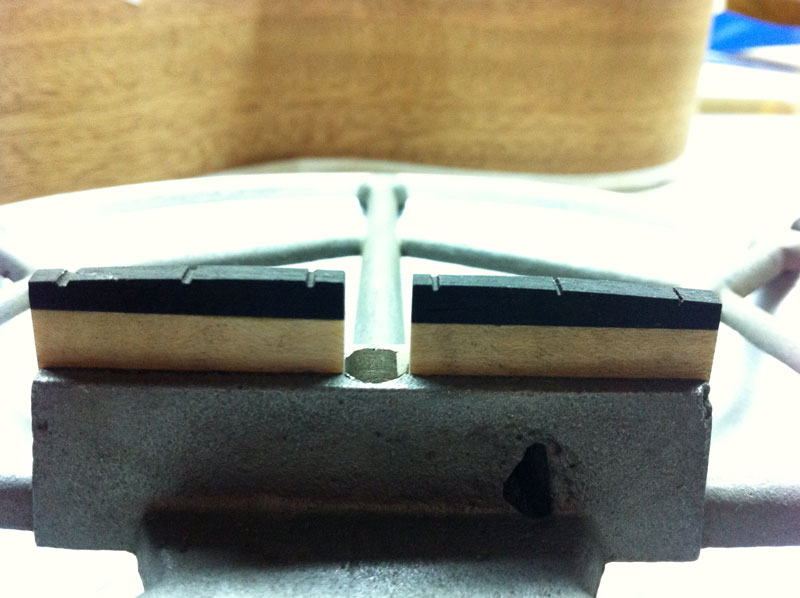

Y haciendo uso de la regla de separaciones y de las limas de radios, hice las ranuras del puente para las cuerdas:

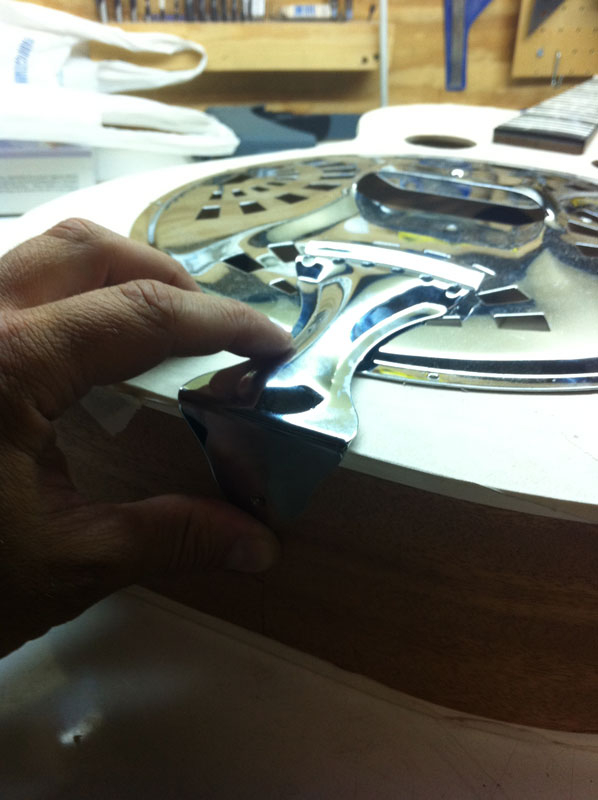

Otra de las cosas que he estado haciendo es roscar todos los agujeros donde van a ir tornillos y fortalecerlos con cianocrilato muy líquido. (tornillos de las clavijas, tapa delantera, etc...) Aquí, marcando la posición del anclaje de las cuerdas, lo que vendría a ser el "stopbar" de las Les Pauls, pero para las dobro....

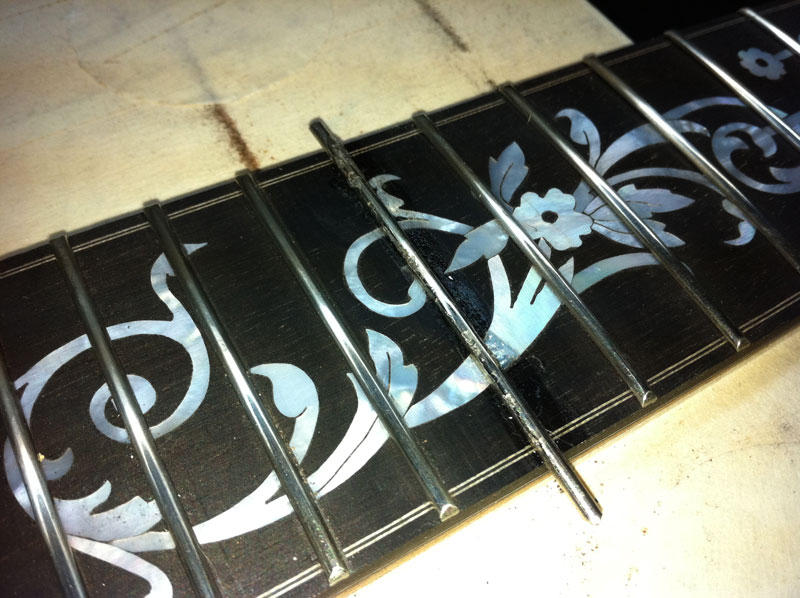

Y, bueno, como ya dije, me llegó la pieza de cobre para la prensa casera copia de la de stewmac. Asi que ya me he puesto a reparar el traste que se me salía.
Tras recibir la pieza, ranuré la madera que la aloja:

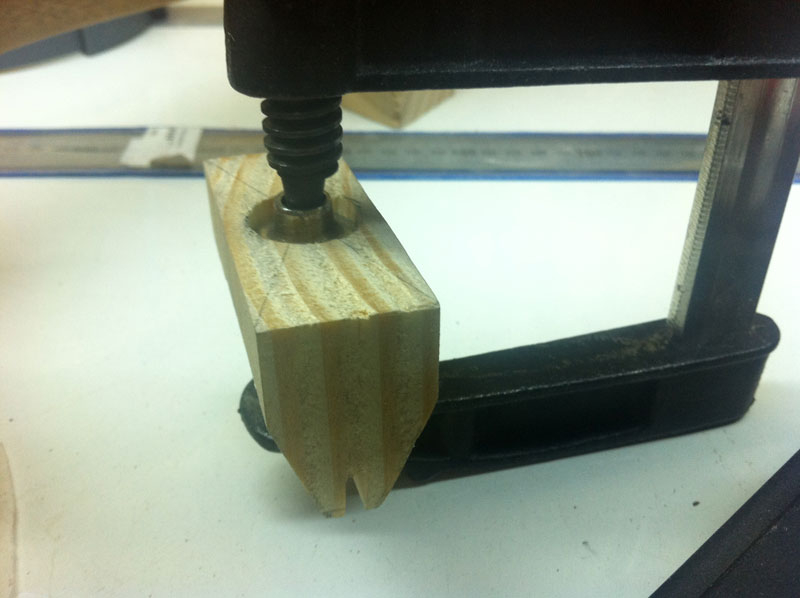

A la misma pieza, le hice un hueco que alojase justo el extremo del tornillo de apriete del gato que usaría:


Tras medir y preparar el traste, dandole algo más de curvatura y demás...

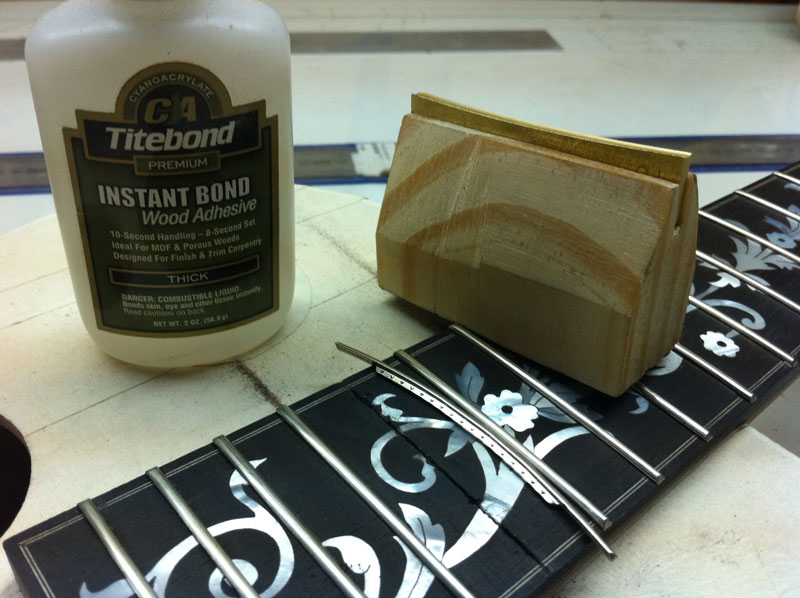

...Preparo todo: la prensa, el traste y el ciano espeso, para pegar el traste. Como es lógico, antes limpié bien la ranura del diapasón...

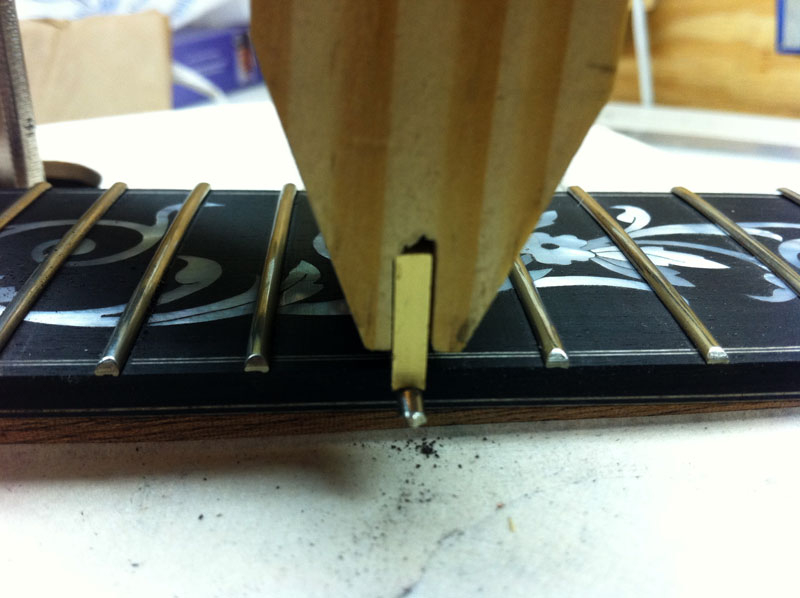

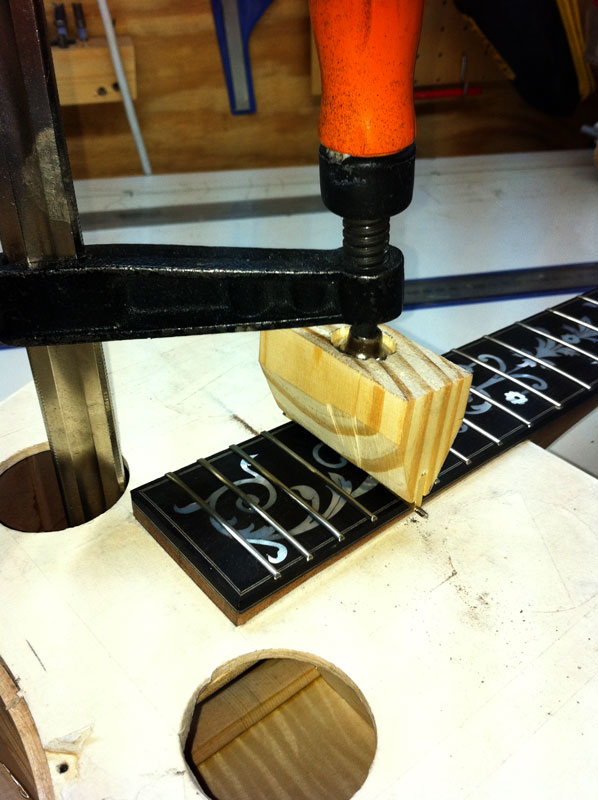

Total, que llené de ciano la ranura, y a prensar...



Para asegurarme lo dejé secar prensado como media hora o así, pero creo que no hubiese hecho falta ni pegarlo, la verdad... es una forma de meter los trastes mucho más limpia y eficaz que a martillazos...
Y lo de limpio lo digo si no fuera por el pegamento, que lo dejó todo hecho un desaste... :mad:

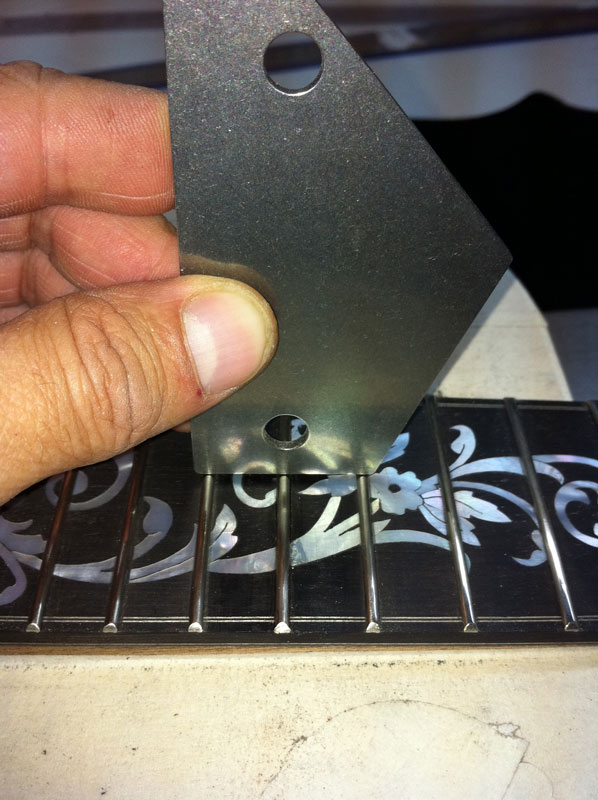

Pero en fin, tras lijar un poco el adhesivo, limpiar bien, igualar, y pulir el traste... solo faltaba comprobar que estaba a la misma altura que los otros...

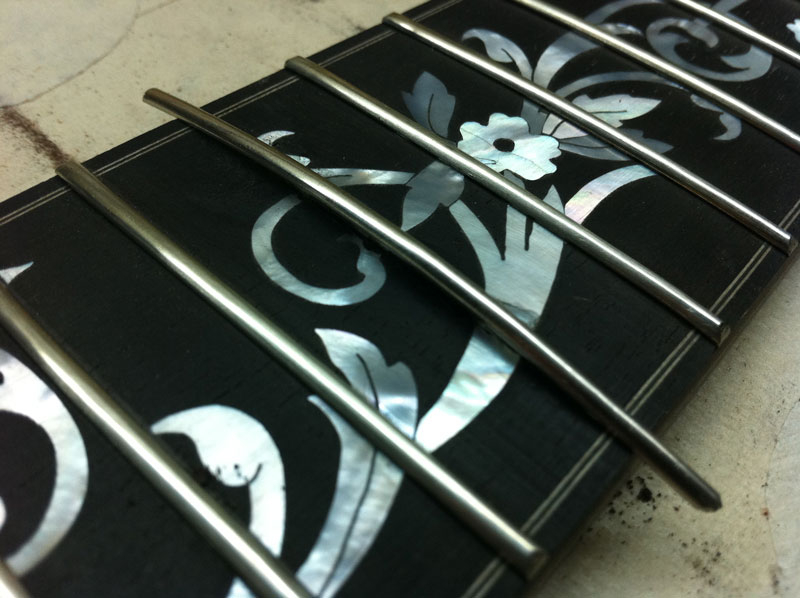

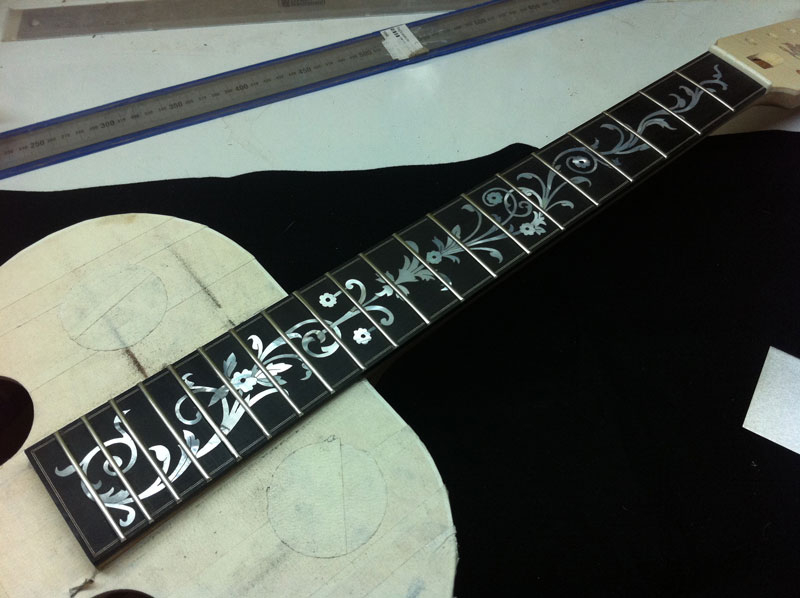

Total, que tras limpiar bien el diapasón y nutrirlo un poco, ya está el mástil listo con todos sus trastes...


Y la guitarra lista para empezar con el acabado. Que es con lo que me pondré en cuanto compre algunas cosillas para la limpieza de la madera que necesito.

Ya pondré el proceso por aqui...

Un saludo!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#242 por ravp el 01/06/2011
una palabra: impresionante:sorprendido:

El guitarrista hace a la guitarra y no la guitarra al guitarrista
Las flying V molan

Subir
#243 por lesster el 01/06/2011
Compañero, no se a lo que te dedicas, pero déjalo y ponte a hacer quitarras. :aplausos:
Subir
#244 por messias el 01/06/2011
genial, el problema del mastil solucionado, dale caña a ese cuerpo serranooooooooooooooooooooooo :D

We few, we happy few, we band of brothers.

Subir
#245 por zamokyig00 el 02/06/2011
en que tonos haras el sunburst? se vería muy bien con los tonos utilizados por gibson

ROCK IS MY RELIGION!!!

Subir
#246 por lugaca el 03/06/2011
zamokyig00 escribió:
en que tonos haras el sunburst? se vería muy bien con los tonos utilizados por gibson


La parte central irá con un vintage amber, que fundirá a Tobacco Brown pasando por Red Mahogany. Pero el rojo caoba va a ser muy tenue. Ya pondré las pruebas de tintado.

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#247 por tiqwo el 03/06/2011
"me se" cae la baba con este proyecto.

Enhorabuena.

me encuentro mal....llevarme a un bar.
http://www.guitarristas.info/foro/gr...-del-foro.html

Subir
--161673--
#248 por --161673-- el 03/06/2011
Para trastes en las que la ranura se ha agrandado un poco, tenemos lo siguiente


Y para cortar el tang, este otro


A mi modo de ver indispensables las dos herramientas....al menos para mi que cambio trastes a menudo
Subir
#249 por Monto el 03/06/2011
Yo acabo de octavar una dobro hace una semana y la verdad es que comparada con esta no tiene color ninguno. Peazo diapasón!

Lo único malo que tiene esa tapa metálica es que no tiene tornillos en el "asa" con lo que es más difícil hacer pequeños ajustes en el puente porque es mucho más inaccesible. Para cualquier cosilla tienes que quitarlo entero.

Dale duro que va genial!

Servicios de Luthier en Madrid

http://www.anjudaguitars.com

Subir
#250 por bassiot el 03/06/2011
Si me pongo a aplaudir ahora no me va a quedar pellejo en las manos para cuando la acabes, asi que me espero. :D

:ok:

Y ahora a ver donde he dejado la pua....

Subir
#251 por lugaca el 03/06/2011
Rubiolus escribió:
Para trastes en las que la ranura se ha agrandado un poco, tenemos lo siguiente

http://www.stewmac.com/product_images/1lg/4898/Fret_Fitter_lg.jpg

Y para cortar el tang, este otro

http://www.stewmac.com/product_images/1lg/1626/Fret_Tang_Nipper_lg.jpg

A mi modo de ver indispensables las dos herramientas....al menos para mi que cambio trastes a menudo


Los conocía, Rubio, pero no los tengo aún (cosa de pasta, como siempre... suelo ir comprando según tengo necesidad, si es que me lo puedo permitir...).
Por otro lado aqui el gran problema era también el no poder meter apoyo ninguno bajo el diapasón, por lo que la prensa se hacía indispensable.
Lo que tengo claro es que serán las próximas herramientas que compre!!!

Un saludo!
---------------------------------
Murkgo escribió:
Yo acabo de octavar una dobro hace una semana y la verdad es que comparada con esta no tiene color ninguno. Peazo diapasón!

Lo único malo que tiene esa tapa metálica es que no tiene tornillos en el "asa" con lo que es más difícil hacer pequeños ajustes en el puente porque es mucho más inaccesible. Para cualquier cosilla tienes que quitarlo entero.

Dale duro que va genial!


Bueno, no se ve en las fotos, pero sí que tiene un agujero en el centro para acceder al tornillo del puente de araña.
Un saludo!
---------------------------------
bassiot escribió:
Si me pongo a aplaudir ahora no me va a quedar pellejo en las manos para cuando la acabes, asi que me espero. :D

:ok:


Bueno, esperemos a ver cómo suena para aplaudir...:roll:

Se agradece esa confianza en uno! :ok:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#252 por elpajarospeed el 04/06/2011
Uffff que pasade de resonador, te felicito Lugaca eres un artista! :aplausos:

All i need is my wine, my cigarettes and this.
Nothing more. Cheers.

Subir
