componentes electronicos - diodos

  • 1
#1 por Ikazategi el 06/07/2007
Pues bien, hoy vamos con los:

Diodos


los diodos poseen la capacidad de rectificacion, que es ni mas ni menos, que dejar conducir en un sentido y no dejar en el otro.

los diodos tienen 2 terminales, el anodo y el catodo. cuando el anodo esta a mas tension que el catodo, el diodo permitira que circule corriente e idealmente se comportara como un circuito cerrado. cuando el catodo este mas tension que el anodo, entonces el diodo no permitira circular corriente, y se comportara como un circuito abierto.

Diode01.svg

el anodo seria el terminal de la izquierda y el catodo el de la derecha.

el la region donde el diodo conduce se le denomina region directa, y en la que el diodo bloquea se le denomina region inversa.

la curba de caracteristica presenta un forma similar a esta:


Donde VΓ representa una carateristica real de los diodos, que es la tension umbral. antes hemos dicho que en cuanto el anodo estaba a mas potencial que el catodo, el diodo permitia la circulacion de corriente, sin embargo, en la realidad, existe una barrera de potencial, tipicamente 0,7 voltios. Osease, que el anodo debe estar por lo menos 0,7 voltios mas positivo que el catodo para que el diodo este en directa y conduzca.

Vr es la tension de ruptura, y es aquella tension inversa que hace que se destruya el componente.

Imax es la corriente maxima que puede circular por el diodo en directa.

El diodo, al no ser ideal, presenta en inversa unas corrientes de fugas, denominadas Ir que suelen ser del orden de microamperios y que aumenta con la tension inversa aplicada.

Dependiendo de la aplicacion, habra otros datos, como el tiempo de conmutacion, o la tension de pico inversa, la corriente directa de pico u otras que serian interesante estudiar en la hoja de carateristicas.

ademas, si vamos a trabajar a altas frecuencias, cosa que en el diy no lo haremos probablemente, se debe tener en cuenta tambien la capacidad que presenta en su union.

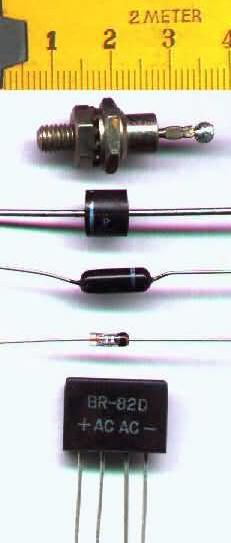

Diodos semiconductores, union PN

bueno, pues los diodos construidos con semiconductores, constan de la union de un cristal tipo p con uno tipo n. Los hay de germanio o de silicio. Los de silicio presentan mejores respuestas dinamicas, mas velocidad de conmutacion y un amplio margen de temperaturas respecto a los de germanio. sin embargo los de germanio, presentan una tension umbral mas pequeña que la de silicio, 0,7 V en el caso del silicio y 0,3 V si los cristales son de germanio.

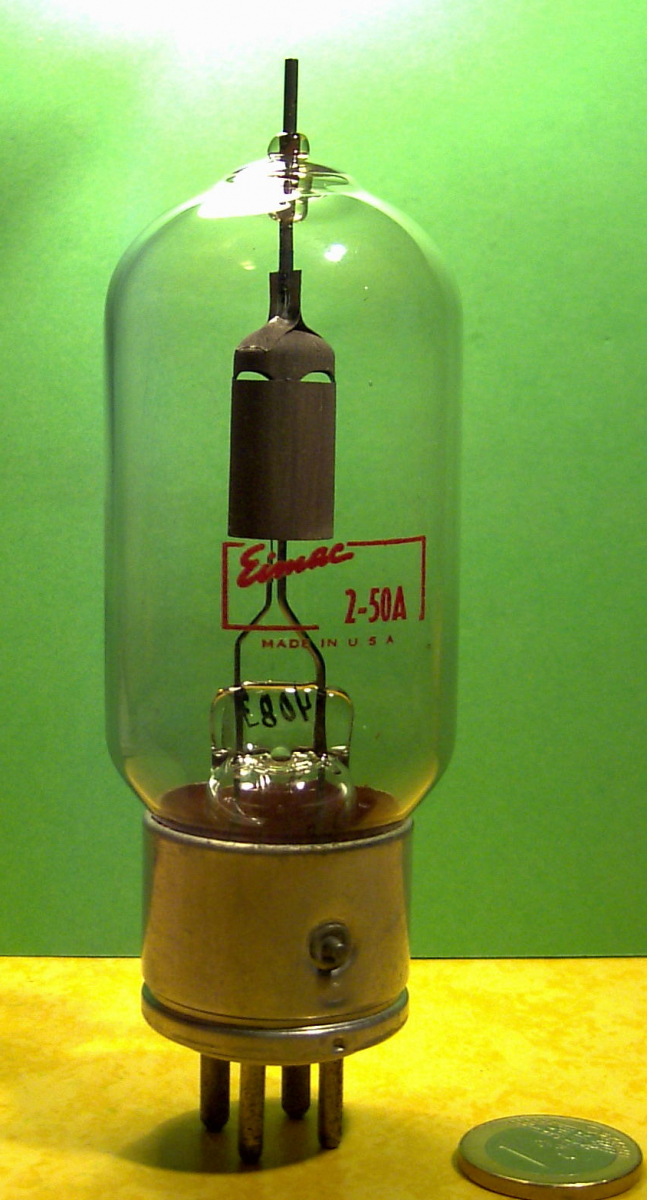

Diodos en valvulas de vacio

constituidas por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes.os tubos de vacío tienen un filamento (el cátodo) a través del que circula la corriente, calentándolo por efecto Joule. El filamento está tratado con óxido de bario, de modo que al calentarse emite electrones al vacío circundante; electrones que son conducidos electrostáticamente hacia una placa metálica cargada positivamente (el ánodo), produciéndose así la conducción. Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa razón los circuitos que utilizaban válvulas de vacío requieren un tiempo para que las válvulas se calentaran antes de poder funcionar.



ademas de los diodos rectificadores que hemos explicado existen otros tipos de diodos.

Diodos zener: la tension de ruptura es conocida con precision y ademas estan preparados para trabajar en esa zona. Si nos fijamos en la grafica del diodo, veremos que en la zona de ruptura, mas a la izquierda que Vr a un aumento considerable de la corriente, la tension apenas varia. Esto supone que se comporte como un estabilizador. de hecho se usa como establizador en las fuentes de alimentacion. otros usos de estos diodos son la prteccion contra sobretensiones o circuitos limitadores.

diodos tunel: se usan en osciladores de alta frecuencia y amplificacion.

diodos Unitunel o blackward. son diodos con tension umbral nula. y se usan apra deteccion de señales extremadamente debiles, conmutacion muy rapida..

Diodos de capacidad variable: son diodos con una capacidad variable en funcion de la tension inversa aplicada. Suelen sustituir y presentar mejores caracteristicas que los condensadores variables. pequeña capacidad, del orden los picofaradios.

diodos pin. conmutacion ultrarapida y soporta potenciales de ruptura muy elevados.

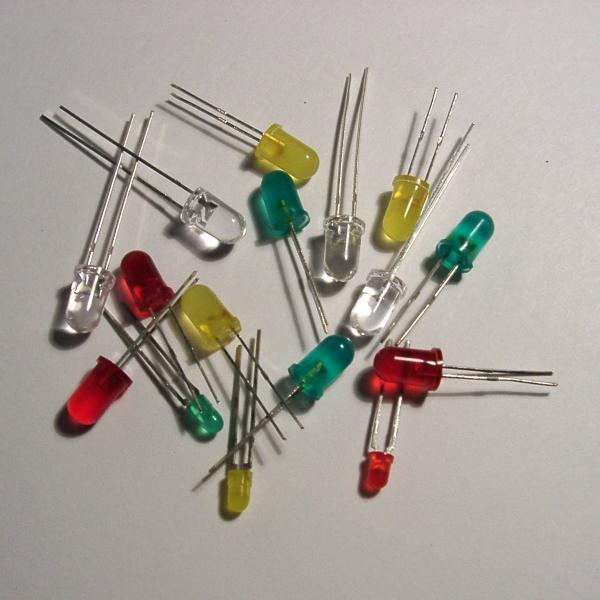

Diodos led: Es capaz de emitir luz cuando se le polariza en directa y se hace circular corriente por el. Cuanta mas corriente circule mas iluminara el led.
existen de diferentes materiales dependiendo del color de emision. Emiten diferentes longitudes de onda y esta es una de las diferencias con los laser, que son monocromaticos. hay que poner siempre una resistencia limitadora en serie con el led, pues sino es facil quemarlo.



Diodos laser: son diodos que emiten luz de igual forma que los led, pero estos lo hacen con mayor intensidad y de forma monocromatica, emiten una sola longitud de onda.

aplicaciones:

existen multitud de aplicaciones de los didos.

la mas importante es la rectificacion de ondas en fuentes de alimentacion.
tambien, con diodos zener para estabilizar tensiones.
con diodos leds para indicar el funcionamiento de algo..
para hacer cliping y recortar la señal en pedales de diy de distorsion y conseguir distorsion..

bueno, existen muchisimas aplicaciones, con mas tiempo ya las pondre y si alguien se anima a explicarlas pues tanto mejor.

un saludo!!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#2 por phakkito el 06/07/2007
añadido link a teoria....

otras aplicaciones practicas:

Diodo protector de polaridad, asi si nos equivocamos, no deja pasar la corriente y evita quemar el diseño....

Diodos detectores, diodos de alta frecuencia utilizados en aparatos de radio analogico.

Diodos rectificadores de alta frecuencia, utilizados en fuentes de alimentacion conmutada por ejemplo.

Diodos laser, su principal aplicacion actual, los lectores de DVD y CD, en si son un emisor laser, con un prisma que recoje la luz reflejada en el disco y la envia a un captador laser.


saludos.....


por cierto pedazo bombilla has colocado en la foto :D:D:D:D:D

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#3 por Ikazategi el 07/07/2007
pocas veces he visto una valvula tan de cerca.... jejeje

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#4 por olmost el 07/07/2007
No se si esta adentro del tema pero bueno:
Diodos ILD ( basicamente diodos láser) : son transmisores de infrarrojos q se usan para mandar la luz ya modulada a traves de las fibras opticas.

Diodos PIN y diodos Avalancha: son diodos capaces de recibir la señal modulada que viene en la fibra optica.

Si sirve...

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#5 por matu el 11/09/2007
Como se cual es el positivo y el negativo, puede ser que sea el mas largo el positivo o algo de eso.

ibanez rg550,
ibanez jem custom,
Grass root
mesa boogie subway blues.
bugera v5
pod hd 300

Subir
#6 por Zhysick el 11/09/2007
Generalmente la pata positiva (si mal no recuerdo) es más larga que la negativa pero, en caso de que no lo recuerdes, siempre puedes probar a hacer una prueba de conductividad con el multímetro (generalmente se dice "timbrar" lo que sea, vamos, esa posición del multímetro en el que, si pasa la corriente, pita, :mrgreen:)

Saludos! :p

PD: Ikazategi, te debo un +1, no me deja dartelo ahora :mrgreen:

Mi canal de YouTube

Subir
#7 por Ikazategi el 12/09/2007
bueno, generalmente para saber cual es el anodo o catodo, pues el catodo viene marcado en el componente con una linea pintada.

aveces la marca como una k.

tambien puedes conseguir el datasheet del componente y mirarlo.

en los leds el catodo es el lado plano.

Un slaudo!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#8 por phakkito el 12/09/2007
como te comenta ikazategi, esta referenciado el catodo con una linea blanca... seria algo asi, aqui marcado en negro....


en estos casos no suele venir marcado por la largura de una de las patas. Ten en cuenta que hay componentes SMD que no llevan patillas van soldados directamente a placa, y aun asi llevan la marca de catodo...

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#9 por diegopg el 12/09/2007
Gracias por las clases profe :D
Me serviran en un tiempo cuando controle mas de esto y me inicie en el DIY jeje
Subir
#10 por matu el 12/09/2007
Bueno gracias por contestar al final lo e conseguido con el polimetro y lo que voy a hacer es lo siguiente: a cada led le metere una resistencia en serie y los conectare en paralelo y todo alimentado por una pila de 12 o 9 v(recien levantao de la siesta no estoy pa estas cosas:D) de esas de petaca. Los leds son dos rojos , dos verdes y dos amarillos ¿ veis alguna pega ?
gracias a todos

ibanez rg550,
ibanez jem custom,
Grass root
mesa boogie subway blues.
bugera v5
pod hd 300

Subir
#11 por phakkito el 13/09/2007
matu escribió:
Bueno gracias por contestar al final lo e conseguido con el polimetro y lo que voy a hacer es lo siguiente: a cada led le metere una resistencia en serie y los conectare en paralelo y todo alimentado por una pila de 12 o 9 v(recien levantao de la siesta no estoy pa estas cosas:D) de esas de petaca. Los leds son dos rojos , dos verdes y dos amarillos ¿ veis alguna pega ?
gracias a todos


aha.. son leds....
primero.. cada tipo de led por su color , funciona con una tension distinta...
a su vez, cada uno tiene un consumo distinto....
Por tanto, la resistencia para bajar la tension, seria distinta.

Si son de esos de alta luminosidad, todo lo que midas con leds normales.... no vale.... es distinto.

Incluso si son de 2, 3 o 5 mm.. tampoco vale, seria distinto...

Como ves.. cada caso tiene una solucion distinta...:D :D

RAE
1. adj. Que no es lo mismo, que tiene realidad o existencia diferente de aquello otro de que se trata.

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#12 por matu el 13/09/2007
mmmmmmmm a eso me referia por que me sonava algo de eso, pero no estava seguro pero provar probaremos ya que el hombre de la tiempa me ha dado las resistencias necesarias una pequeña charla.
Ya vermos lo que sale:D
gracias por aclararlo.

ibanez rg550,
ibanez jem custom,
Grass root
mesa boogie subway blues.
bugera v5
pod hd 300

Subir
