Componentes electronicos

#1 por Ikazategi el 03/07/2007
Al hilo del post sobre teoria electronica, pues voy a describir de forma sencilla y rapida algunos tipos de componentes electronicos que nos podemos encontrar en el mundo diy.

Por supuesto, todo el mundo puede y debe si sabe del tema aportar cosas a este topic.

un saludo!

componentes electronicos.

Resistores.



aqui teneis el simbolo y despues, algunos tipos de resistores.

son elementos que presentan una resistencia electrica al paso de la corriente, esa resistencia viene dada por el valor ohmico de la resistencia.

el valor ohmico, representa en ohmios la resistencia del resistor.

La corriente y tension que circulan por la resistencia estan relaccionadas con la resistencia del resistor por la siguiente expresion.

I=V/R (ley de ohm)

donde I es intensidad de corriente en amperios, V tension en voltios y R resistencia en ohmios.

No todos los materiales presentan esta caracteristica freten a la tension y corriente, pero si todos los resistores.

Un parametro muy importante es la potencia disipable en un resistor

P=V·I

se mide en watts (w) y hay de 1/4, 1/2, 1, 2, 4,... hasta cientos de watts...

Ademas, presentan un coeficiente de temperatura, que puede ser negativo o positivo, dependiendo del tipo de material con el que se fabrique el resistor. Este coeficiente de temeperatura, nos da una idea de como varia la resistencia del resistor en funcion de la temperatura. Si es positivo, la resistencia aumenta con la temperatura, si es negativo, disminuye al aumentar la temperatura.

Existen otros tipos de parametros como la variacion de la resistencia con la tension aplicada etc, pero que para lo que nos interesa en el diy no es importante.

Los resistores ademas, presentan unas tolerancias de fabricacion, que dependeran del material usado asi como del proceso de fabricacion. estas tolerancias pueden ser desde un 20% hasta un 0,1% en modelos de precision.

la tension maxima de funcionamiento, nos da la tension continua o alterna eficaz a 50Hz de la cual no se puede pasar en servicio continuo a la temperatura nominal de funcionamiento.

Temperatura nominal, es aquilla a la cual se define la disipacion nominal, y la temperatura maxima de funcionamiento es la temperatura a la que el resistor deja de poder disipar potencia.

Y su valor, se representa en el cuerpo del componente con un codigo de colores, que nos dice, el valor ohmico, la tolerancia y en ocasiones el coeficiente de temperatura (solo en resistores de alta precision)

http://www.arrakis.es/~fon/simbologia/_private/colores.htm

en este link explican como usar el codigo de colores y como leerlo.

En cuanto a tipos de resistencias que existen, pues:

hay dos grandes grupos, bobinados y no bobinados.

dentro de los no bobinados, los hay, de uso corriente o de alta estabilidad.

dentro de uso corriente hay aglomerados, los cuales son muy sensibles ala humedad, la cual hace disminuir l resistencia, tiene alta tension de ruido, es muy robusto y soporta sobrecargas.

de capa de carbon, con ruido pequeño, valor ohmico independiente de la tension y frecuencia, aunque son fragiles y no soportan sobrecargas.

capa metalica, coeficiente de temperatura positivo para bajos valores ohmicos y negativo para valores elevados. son muy esetables, bajo nivel de ruidos.

y dentro de los bobinados, pues tambien los hay de precision y uso general, o se pueden clasificar por potencia que es capaz de disipar, bobinados de potencia.

no voy a explicar con mas detalle los bobinados, porque tampoco es muy relevante la informacion que se pueda dar de ellos en el diy, asi que si alguien se anima a ponerlo, pues mejor.




Ya ire expicanco mas componentes, condensadores, inductores, diodos, leds, transistores, fotodiodos y fototransistores, optoacopladores, radiadores, encapsulados...

Y la gente que sabe, si se anima a explicar cosillas, para que halla mas y mejor informacion, pues tanto mejor.

un saludo!!!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#2 por phakkito el 03/07/2007

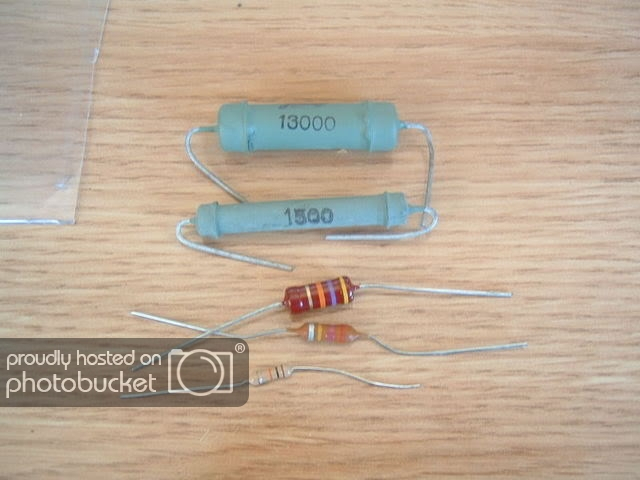

Aqui una fotillo de resistencias, las mas grandes son del tipo bobinado, antiguas por cierto.

Aparte de la exposicion de ikazategi sobre como estan construidas y formatos.
El meollo es..... ¿para que sirven?

La idea principal es para crear divisores de tension, entre ellas con puntos medios, o con otros componentes. Si queremos crear un punto de alimentacion con una tension determinada, se puede emplear un divisor de tension con dos resistencias y un simple diodo zener, siempre y cuando sepamos la intensidad que vamos a suministrar. Tambien se usan como Rc o resistencia de carga en determinados montajes de amplificacion de tension o potencia.
Esto es sumamente importante en las valvulas por ejemplo, de hecho los fabricantes de valvulas dan unos valores determinados de Rc para el funcionamiento de la valvula.

Otras resistencias son del tipo termofusible, se usan para protejer de sobre intensidades determinados circuitos. En la practica diriamos que son fusibles con un tiempo de corte muy elevado.

La averia caracteristica de una resistencia suele ser su variacion de valor, generalmente al alza (algun caso de cortocircuito me he encontrado en sistemas de muy alta tension). Esto suele suceder por calientamiento excesivo, desgaste de la pelicula de carbon, o fallo de la misma conexion.
Si usamos un tester, encontramos que una resistencia de 1k ohm, nos puede variar a miles o incluso millones de ohms, y por su aspecto exterior no dar ninguna anomalia.....

un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#3 por Ikazategi el 03/07/2007
interesante.

otra cosa que tambien es interesante de las resistencias y que se puede usar, es como limitador de corriente en la carga de un condensador.

si queremos controlar el tiempo de carga de un condensador, es tan facil como seleccionar la resistencia adecuada.

esta forma de limitacion de corriente, tambien se usa en diodos leds por ejemplo, los cuales, si los conectariamos sin resistencias, pues cascarian.

junto con condesandores, se puede usar como filtros, en osciladores...

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#4 por phakkito el 03/07/2007
bueno, a lo que te refieres son aplicaciones de las resistencias.

De hecho con dos condensadores y una resistencia bobinada, se hace un filtro estupendo para una fuente alimentacion, siempre sabiendo el consumo maximo del circuito para calcular la potencia que se quiere disipar, y que no tenga una caida de tension como para inutilizar el montaje. Solo para quitar esas molestas tensiones de pico que nos pueden dar un rizado molesto.

Para las resistencias es necesario tener en cuenta la tan llevada Ley de Ohm

Ley de Ohm


Para los que no tengan ganas de cargarse de teoria, simplemente pueden tener un par de conceptos claros, las resistencias en serie, osea , conectadas una detras de otra, se suman. Si las conectamos en paralelo, conectadas una al lado de la otra, se dividen entre dos si conectamos solamente dos, en caso de ser mas resistencia ya hay realizar ciertas operaciones matematicas

resistencia electrica

Por cierto, esto vale perfectamente para altavoces

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#5 por Ikazategi el 05/07/2007
Conexion de altavoces

Pues como ha dicho phakkito en el ultimo post, tambien se puede aplicar a la conexion de altavoces, pongo el link directo a la pagina de demo que explica esto perfectamente con varias ilustraciones

http://www.guitarraprofesional.com/ConeccionesAltavoces/ConeccionAltavoces.htm

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#6 por gorsen el 29/09/2010
Estaría de lujo que se mencionaran las marcas de los componentes que mejor funcionan para el audio. Lo digo porque los que no entendemos mucho de estos temas podemos liarnos a la hora de hacer un pedido. Supongo que un condensador electrolítico "x" será mejor el de una marca que el de otra, por poner un ejemplo. Lo mismo para todos los componentes o alguna forma de saber cual es mejor, si ésta resistencia o éste condensador o aquel transistor. Siempre teniendo en cuenta la calidad del audio que nos ofrecen.
Subir
#7 por Dr.Maligno Tech el 01/10/2010
gorsen escribió:
Estaría de lujo que se mencionaran las marcas de los componentes que mejor funcionan para el audio. Lo digo porque los que no entendemos mucho de estos temas podemos liarnos a la hora de hacer un pedido. Supongo que un condensador electrolítico "x" será mejor el de una marca que el de otra, por poner un ejemplo. Lo mismo para todos los componentes o alguna forma de saber cual es mejor, si ésta resistencia o éste condensador o aquel transistor. Siempre teniendo en cuenta la calidad del audio que nos ofrecen.


hola gorsen.
resistencias:
de film metalico del 1%

condensadores:

wima
sprage orange
Mallory
Vishay

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por Ikazategi el 01/10/2010
Alguien escribió:
resistencias:
de film metalico del 1%


depende para que... resistencias de carbón son lo suyo.

Tecnologicamente mucho peores, con grandes tolerancias, mayor tamaño y mas ruido termico, pero sin embargo, preferidas en amplificadores mas vintage en determinadas posiciones, para conseguir sonidos más comprimidos... más añejos.

Condensadores MKT son tambien muy buenos.... Los montan Soldano por ejemplo.

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#9 por dr.strangelove el 03/10/2010
ikazategi escribió:
depende para que... resistencias de carbón son lo suyo.

Tecnologicamente mucho peores, con grandes tolerancias, mayor tamaño y mas ruido termico, pero sin embargo, preferidas en amplificadores mas vintage en determinadas posiciones, para conseguir sonidos más comprimidos... más añejos.

Condensadores MKT son tambien muy buenos.... Los montan Soldano por ejemplo.


Pues yo he medido muchas resistencias de carbón que me han dado el valor clavado y la misma en metal film con oscilaciones de casi el 5% y alguna que otra un poco más

Curosamente en amplis DIY poner resistencias de carbón en la realimentación me ha dado también mejor sonido, pero aparte de las 4 cosas que ya he comprobado sigo usando del 1%

Las peores desde luego las cerámicas


:saludo:

No solo de distorsión vive el guitarrista

Subir
#10 por gorsen el 05/10/2010
Pues sigo con dudas, jajaja. ¿Las resistencias mas usadas son las de metal film entonces? Y sobre los valores de potencia disipable ( que se mide en watt) ¿deberíamos tener en cuenta algo en concreto? ¿Mejor que sean de unos watt en concreto o eso da igual?
Mas cosas. Pongamos que tengo un esquema de un circuito con la lista de todos los componentes. Voy a encargarlos y por lo que decís las resistencias las pediría de metal film 1%. Llego a los condensadores y...¿ahora qué? ¿cómo sé cual debería ser cerámicos (esos como lentejitas), cual como los MKT, cual como los sprage orenge...? Con los electrolíticos en el esquema creo que te los suelen señalar con los polos pero ¿deberías saber algo importante, marcas o algo?
Subir
#11 por godsavemetal el 06/10/2010
:pEn mi país como que no hay mucha elección aquí vale acierto y error; aunque he tenido sorpresas con algunos pedales; como los condensers de tipo común; las lentejitas; poer ser más baratas fueron mi primera elección; pa algunos pedales o sea los más simples como les mola bien el asunto; pero pa los más complejos; pucha que le meten ruido en todo!!!!! ahí escogí los de cerámica; o sea los verdecitos!!!; esos cuestan un poquitín más; pero comprando de a 25 me cuestan igual que las lentejitas!!!!! , todo bueno todo bien; hasta que llegas a los pedales de saturación!!!! ahí la cosa es seria en los pedalotes es necesario (e indispensable!!!!) que los condensers sean de calidad; como aquí no hay de lso MKT y verbigracia otros de tipo rectangular; ni modo utilizo los multilayer; son de esos tipo gota que no son tantálicos; me dí con la sorpresa de que si los compro al por mayor o sea por 50 unidades me salen igual que las lentejitas y como ya soy caserito me dejan de a 25 al precio de las lentejitas!!!!!!!! el problem es que nel todos los valores!!! y ni modo regresar a los verdecitos!!!!!! dejando las lentejitas pa los picos!!!!! o valores muy bajos!!!!y en algunos casos utilizo; cuando se merece; los tantálicos; ya hay en mi país los condensers electrolíticos miniatura; son la tercera parte en tamaño de los normales; estos ahorran mucho espacio!!! al por mayor muy baratos!!! total es el mismo chino que los fabrica!!!! espero no os haya aburrido con esta historia de uno que no desea morir en el intento de hacer un engendrillo a mejor precio!!!! :p :leyendo:
Subir
Baneado
#12 por mckeiton el 18/10/2010
huhuhuhuhuhuhuhuhuhuhu
