Circuito Stratocaster modificado

#1 por Gonza Angelelli el 02/04/2013
Hola!, bueno les planteo mi situación, tengo una SX stratocaster, y quiero ponerle:
Pickups:
DiMarzio Pro Track DP188 (puente)
(en el medio nada)
DiMarzio The Chopper DP184 (brazo)

Selector de pastillas de 3 posiciones y que en la del medio suenen los 2 pickups

los tonos los uso siempre totalmente abierto (no los toco), así q cambiare la resistencia variable (pote) por una que quede por dentro, ya que en el lugar (agujero) de los tonos quiero agregar un killswitch, y un coil splits/tap coil

Y bueno el pote de volumen de 500k.

Alguien seria tan amable de plantearme como seria adecuadamente el circuito de todo esto? Muchas gracias :guitarrista:
Subir
#2 por Camagroc el 03/04/2013
Pues puedes inspirarte en éste de telecaster con dos humbuckers, un pushpull para coil-split.

Solo que en tu caso no hace falta que conectes el pote de tono, el pushpull seria un miniswitch, y el kill-switch lo puedes añadir segun éste esquema:

Si le vas a poner un selector tipo les paul, mirate éste:


En la pagina web de seymour duncan hay decenas de esquemas electrónicos, hechale un vistazo:
http://www.seymourduncan.com/support/wiring-diagrams/

yo he aprendido muchíssimo allí.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#3 por Gonza Angelelli el 03/04/2013
#2
Muchas gracias Camagroc!!! buscaba imágenes pero no encontraba algo parecido a lo que quería lograr(buscaba circuito de strato), nunca se me hubiera ocurrido circuito de telecaster :muro2:
Bueno le pegare una ojeada al link
Subir
#4 por Camagroc el 04/04/2013
Si quieres selector de 3 posiciones dudo que encuentres un esquema para strat.
Es cuestión de ponerle imaginación!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#5 por Gonza Angelelli el 07/04/2013
#4
camagroc, indagando un poco vi que el coil split, se hacia con un pote de tono que se puede presionar. Una vez me presto un vecino violero una strato modificada que tenia un Toggle switch agregado, y al accionar la palanquita el sonido se comvertia (de todas las pastillas), osea el efecto coil split pero accionado por Toggle switch, eso es lo que busco principalmente, sabrías decirme sobre esto?
Subir
#6 por Gonza Angelelli el 07/04/2013

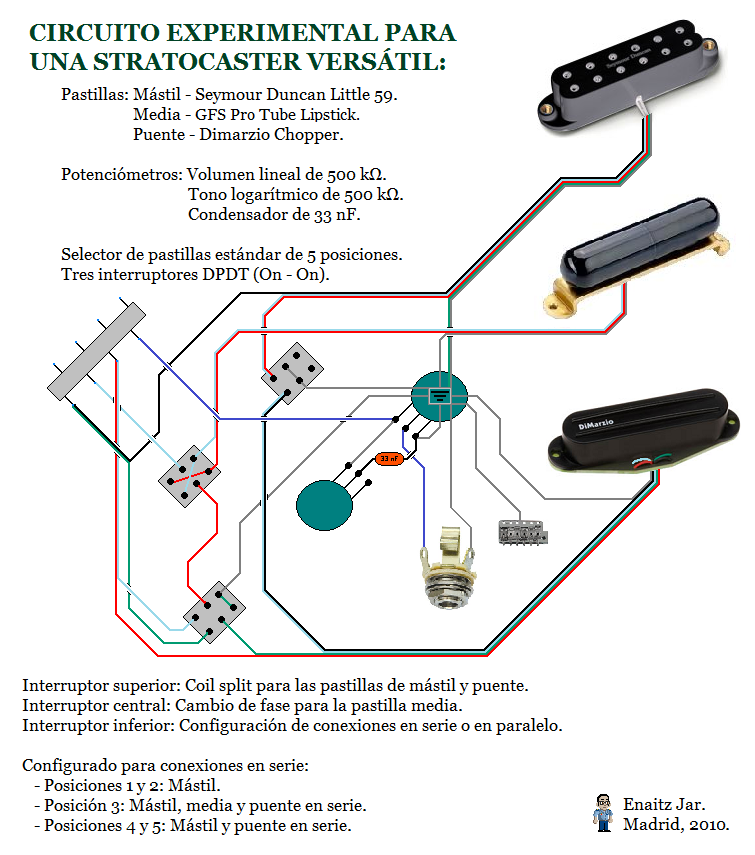

encontré esto tal vez pueda ayudarte a ayudarme :santo:
quiero esto, sin el micro del medio, solo con el interruptor o switch de coil split, un selector de pastilla telecaster, y listo, el tono al final se lo voy a dejar, es mas tal vez le ponga uno a la pastilla del puente, pero no se si sera necesario
Subir
#7 por Camagroc el 07/04/2013
Si te fijas, el esquema para un accionador pushpull y el de un miniswitch on-on es exactamente el mismo: seis pins en dos filas de tres.

Si quieres montar el coil split con el miniswitch únicamente tienes que copiar el esquema tal cual está.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#8 por Gonza Angelelli el 08/04/2013
me confundo con el tema de los cables, aca hay algo sobre la isntalacion de los pickups q voy a usar(como esta en ingles y no puedo copiarlo para traducirlo no entendí la gran cosa q digamos):
http://www.dimarzio.com/sites/default/files/diagrams/4Conductor.pdf

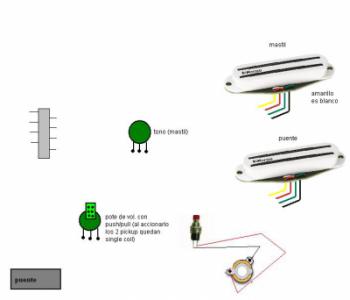

dejo imagen para q me guíes en las conexiones, aclare en la imagen el uso del pote, pero para repasar, el push/pull del volumen quiero usarlo para convertir las 2 pastillas en single coil, tambien en el selector tendría q quedar 1-puente; 2-puente y mástil; y 3-mástil, si falta algún condensador para el tono ponlo, desde ya mil gracias
Archivos adjuntos:
BBCode:
Subir
