Bloqueo Floyd Rose - Chapucilla

#1 por unrealw el 04/12/2012
Harto de buscar trozos de madera que se ajustaran al hueco con el fin de bloquear
el puente flotante, he instalado esta chapu, con la que estoy contento.
FOTOS DEBAJO>>>>>>>>>>>>>>>>>>>>>>>>>

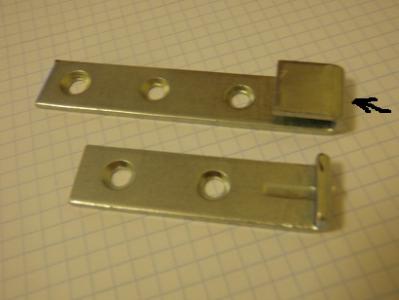

foto01
Típico soporte para armario de cocina.Yo lo dejé bien corto y le practiqué un taladro para seguir
manteniendo 2 (se ve en la foto 5) Además en la parte que indico con la flecha lleva un orificio roscado.
Aparte, le rosqué un pequeño tubito de plástico del "relleno" de un bolígrafo para evitar fricción entre
la varilla y el soporte.

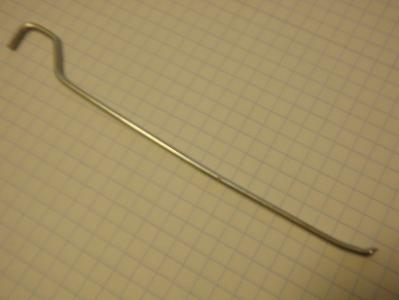

foto02
Una varilla de paraguas ,la cual cortamos y moldeamos de una manera
que se ajuste a nuestra guitarra. Cuesta trabajito, pero es que con
alambre blando no nos funcionaría el artilugio.Se pueden dar algunas
vueltas de teflón en la punta que se inserta en el bloque.

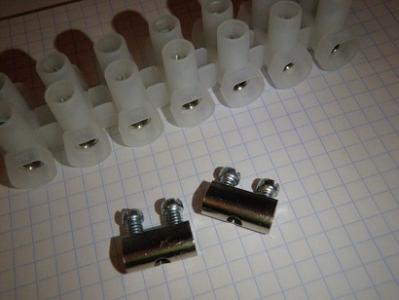

foto03
Regletas o clemas, pueden servir de diferentes tamaños , con tal de
que sujeten bien la varilla .Las desfundamos. Incluso cortamos alguna
a la mitad .

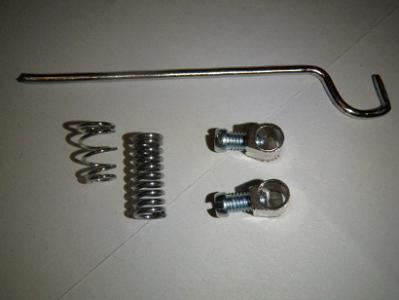

foto04
Varilla con forma , algunos muelles y una clema cortada en dos
foto05
Aquí , cada uno ha de calcular sus medidas , suficiente con que quepan
el resto de componentes como ya veréis una vez finalizado.

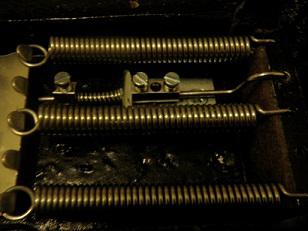

foto06
Ya montado y tornillos ajustados: la clema de la derecha, es la que bloquea
si apoyas la mano en el puente.La de la izqda, se ajusta con el tipo de muelle
que pongas (longitud o dureza) o incluso sin muelle para bloquear totalmente.
Según se ve, yo podía haber atornillado el soporte más a la derecha y así tener
más recorrido para hacer "dives" pero no utilizo el floyd.
foto07
Alternativa más fácil : al soporte inicial le ponemos un tornillo largo con la cabeza
hexagonal .Atornillamos el soporte a la guitarra con la cabeza del tornillo hexagonal
hacia el bloque.Dejando el recorrido del bloque del puente libre.!!!Regulamos ese tornillo
para bloquear el floyd o para dejarlo totamente libre....
Por cierto es recomendable meter un muellecito en el tornillo de regulación
para evitar microoscilaciones.


En fin , una chapucilla útil para mi.
Saludos
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#2 por Tariu el 04/12/2012
Hombre... hay que admitir que el invento está chulo y super currado... pero tronco, no es más fácil adaptar el trozo de madera que mecanizar todo eso?? además, las pinzas de la ropa entran justas.
Subir
#3 por unrealw el 04/12/2012
Mucho más entretenido, dónde va a parar jejejejej
la cuestión es que no encontraba un taco de la medida exacta, y éste
además te permite movimiento para un lado, o para ambos si le pones otro
muelle...
Subir
#4 por Tariu el 05/12/2012
Ammmmm pues entonces es más interesante aún... yo pensaba que era sólo para bloquear (que también bloqueará, vamos, no?) pero si permite movimiento a un lado está dpm, porque es como el tremol=no, sólo que sin que te den la puñalada en el precio xD

mola, mola
Subir
#5 por Heive el 11/12/2012
Muy buen invento, lo vi el otro dia pero no pude comentar.

Aunque creo que con mas fotos y una explicación un poco mas detallada te quedaría mejor el post. Vamos que yo al menos no me he enterado muy bien del proceso...

Pero muy buena idea
Subir
#6 por dr_cinicvs el 11/12/2012
es un tremol-no como los de demolitiontattoo pero casero?

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#7 por unrealw el 11/12/2012
La verdad es que intenté dar una idea general del artilugio.
Si existe un mayor interés, entonces le podría dar un enfoque más
pedagógico.

Saludos
Subir
#8 por unrealw el 16/01/2014

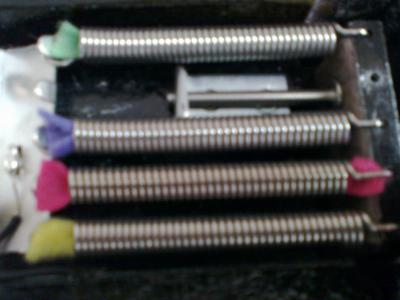

Finalmente, pongo un muelle más y lo bloqueo con tornillo ( regulable.) , por si le interesa a alguien lo sencillo y cutrecillo que es. Aunque efectivo.
Se pueden hacer dives pero está mucho más duro.

Saludos
Archivos adjuntos:
BBCode:
Subir
#9 por unrealw el 16/01/2014
Los colores son de unas tiras de fieltro que se introducen por el interior del muelle, por cierto
Subir
