Ayuda para Cableado Custom P-Rails para montar en una strato

  • 1
#1 por pyk el 19/03/2014
Buenas.

Me encuentro ante mi primera aventura Friki a nivel de cableado, y tras bucear en un monton de foros buscando algun diagrama me he decidido a abrir un hilo aqui.

Lo primero dar las gracias al compañero Camagroc , el cual me ha respondido por privado a las primeras dudas, asi como por sus hilos y videos explicando sus aventuras de modificaciones pastilliles.

El caso es que tras mucho leer y buscar aun no estoy seguro si lo que tengo en mente se puede hacer.

La idea es montar una pareja de P-Rails de SD en una strato, para lo cual tras asegurarme que esta ruteada para ello y buscarme un golpeador H-H para zurdo, que no ha sido nada facil, me puse a leer las diferentes formas de cablear estas pastillas.

Estas pastillas ofrecen 4 modos Hum en serie, Hum en paralelo, P90 y Rail y quiero aprovechar los 4 modos de forma independiente en cada pastilla.

Quiero montar 1 Volumen, 1 Tono normales, 1 Switch 3 posiciones y el resto hacerlo con mini Switch (con Potes Split se puede hacer algo parecido pero menos versatil)
Lo mas parecido que he visto es esto (adaptado a 1V y 1T) pero no permite cambiar de serie a paralelo. No quiero montar potes split ni multipotes ya que los veo muy poco intuitivos a la hora de saber que combinacion tienes mientras tocas.

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2_p_rails_2v_2t_3w_2mt

He creido entender que se puede intercalar un switch ON/ON antes del ON/OFF/ON para hacer ese cambio, pero no he consegido nada en firme y mis conocimientos de electronica guitarril no dan para tanto.

Ahi es donde pido ayuda, a ver si alguien puede aclararme si se puede hacer lo que pretendo o me tengo que conformar con perder la opcion de parallel.

Pido disculpas de antemano si no lo he explicado correctamente y agradezco de antemano cualquier ayuda o sugerencia para montar la mejor opcion.

Saludos compañeros del GAS!!!
Subir
1
#2 por pyk el 21/03/2014

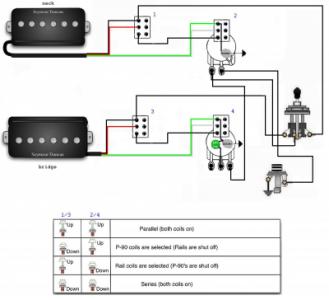

He encontrado este diagrama que hace justo lo que quiero, las 4 combinaciones por separado.
Solo necesitaria confirmacion, en vez de usar los potes con slipt podria montar 2 swtich on/on para sustituirlos...es correcto?
En total serian 1v, 1t, 1 3 way switch y 4 swtich on/on
Archivos adjuntos:
BBCode:
Subir
#3 por Camagroc el 21/03/2014
Buenas otra vez pyk

Efectivamente si adaptas la parte de ése circuito para montarlo con miniswitchs tendrás que usar 4.
Mira bién donde los pones porque son muchos switchs y necesitas bastante espacio. Lo que podrias hacer para economizar espacio es conseguir miniswitchs de 3 pins, que son mas estrechos y te caben en un espacio menor. Pero a la vez tienes que tener en cuenta que no sean muy complicados de accionar.

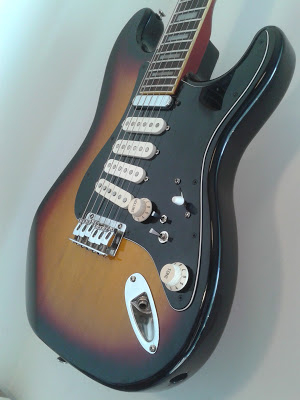

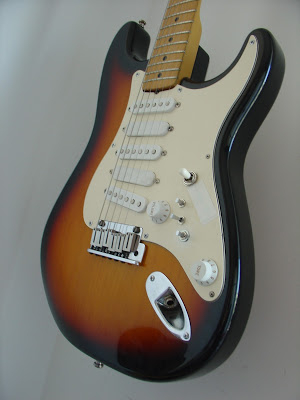

Se verá la strat muy cargada aunque solo tenga 1 tono y puedes aprovechar la zona de uno de los tonos para poner los miniswitchs, yo hice algo parecido en un par de guitarras con configuraciones estrañas:

DSC09706.JPG 20130419_132542.jpg

A mi se me ocurre hacer un circuito hibrido, con dos pushpulls y dos miniswitchs para que no esté tan cargado...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#4 por pyk el 21/03/2014
Tienes toda la razon, no seria facil meter 4 dpdt on/on en el hueco.

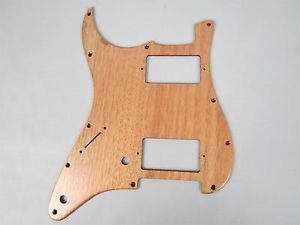

Voy a mirar lo que ocupan los de 3 patillas (creo que se llaman spdt) para ver si cogerian entre los 2 potes del golpeador que he pillado y si veo que no es viable igual montaria un solo split para hacer el serial/parallel a ambas a la vez.

Si no llega a ser porque lo ohas dicho ni hubiera caido en el problema de espacio hasta no ponerme a ello, solo estaba preocupado por el diagrama jajaja.

Muchisimas gracias, esta vez en publico por aclararme las dudas de novato..asi da gusto
Archivos adjuntos:
BBCode:
Subir
1
#5 por Camagroc el 26/03/2014

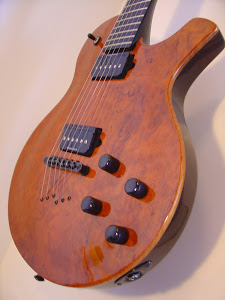

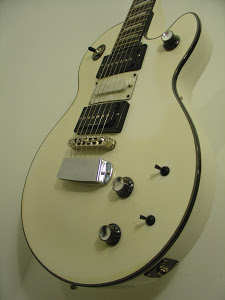

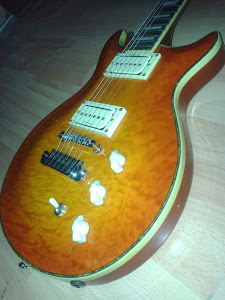

Ah, otra cosa, mi propia experiencia con las P-Rails me ha llevado a la conclusión que para que el sonido quede lo más nivelado posible en todas las posiciones es mejor poner la pastilla del mastil invertida 180º. Es decir que las dos Rails quedan más cerca del mástil y las dos P90 quedan mas cerca del puente. Así las tube puestas en mi Hagstrom, en una Parker PM20 y en la Hamer SATQ.
DSC10002.JPG DSC00293.JPG 20140126_051523.jpg
Que conste que es mi humilde opinion y que nunca lo he contrastado con ningun especialista, ni siquiera con otro usuario de P-Rails...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#6 por pyk el 27/03/2014
Ya habia leido ese apunte en tus hilos y lo iba a tener en cuenta a la hora de montarlas. Creo haber leido en algun otro foro de gente que opinaba lo mismo.

Ademas creo que puede tener sentido, al quedar la Rail (simple) mas cerca del mastil se deberia equilibrar un poco a nivel de volumen y la p90 es posible que suene algo mas definida un poco mas separada.
Como siempre lo mejor es la experimentacion y las orejas propias.

Gracias por el aporte.
Subir
1
#7 por pyk el 11/04/2014

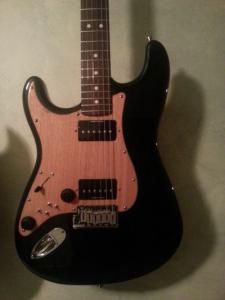

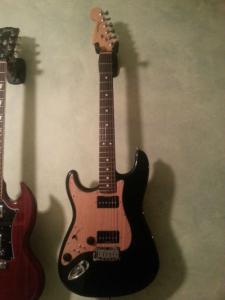

Pues ya esta terminada. Tiene buena pinta la paleta de sonidos que se pueden sacar y esteticamente me encanta!!. :super_icono:

Hoy le dare cañita en el ensayo, pero en casa apunta maneras.

Respecto a la posicion de la pasti de mastil...despues de las pruebas a mi tambien me gusta mas invertida y asi se ha quedado.
Ha costado meter los 4 miniswitch, pero al final les encontre hueco.

Muchas gracias por los consejos!!
Archivos adjuntos:
BBCode:
BBCode:
Subir
1
#8 por Ricardo_R el 11/04/2014
Yo voy a ponerme este finde a montarlas pero al final he decidido hacerlo con potes Push pull, se que pierdo alguna posibilidad pero es la solucion que mas me convence, a mi me parece lo mas intuitivo, pero esto ya son gustos personales, lo que si que le voy a meter es un potenciometro Jack-pot a la pastilla del puente, para que salga directa al jack a ver que tal queda de chicha así, probare lo de invertir la pastilla del mastil, aunque creo que ponerla como esta pensada te da mas juego en la posición de las dos Rails a la vez, más si la guitarra tiene las pastillas mas cerca de lo normal como es mi caso, las voy a meter en una LTD ec 1000 FR y como es una 24 trastes en escala 24,75 la pastilla del cuello esta un poco mas cerca de la del puente de lo que seria lo normal, yo creo que con las dos rails mas cerca se va a parecer un poco a la posición 2 o 4 de una strato, que es lo que quiero, ya lo probare y vere como me convence más.
Subir
#9 por pyk el 11/04/2014
Hombre en una EC 1000 yo tampoco creo que le hubiera hecho los 4 agujeros..al menos de principio hasta no estar 100% seguro de que es lo que busco.
Al principio lo iba a montar en una LP y pensaba poner 1 volumen, 1 tono con push-pull y 2 switch en el hueco de los otros 2 potes, asi se mantienen todas las combinaciones sin agujerear, lo unico que la opcion serie-paralelo seria comun para ambas pastillas.
Tambien 4 los 4 push-pull se puede hacer, pero a mi me resultan incomodisimos de manejar.
La otra opcion seria ponen un switch rotativo como comentaba el compañero camagroc, pero a mi se me hace muy incomodo saber que opcion tengo en cada momento.

Respecto a la posicion de la pastilla..dependera de en que guitarra se monte y los gustos personales..ahi esta la gracia!!!

Suerte con el montaje y ya nos contaras tus impresiones.
Subir
#10 por Ricardo_R el 11/04/2014
Yo en principio lo iba a hacer con un rotatorio, pero vi este diagrama en la pagina de SD y me decidi a adaptarlo a lo que yo quiero,
http://www.seymourduncan.com/images/products/electric/humbuckers/501025-115%20RevB.pdf
jijijijiji tambien le pedi consejo a camagroc, un crack y un tio amabilisimo, es que a la hora del directo me parecen más comodos los push pull, solo tienes que fijarte en que pote tienes levantado, lo unico que solo separas serie o paralelo las dos pastillas a la vez, pero bueno, jijijijiji yo creo que con las combinaciones de pastis que da asi ya tengo mas que de sobra, a ver si las monto y cuento mis impresiones, pero a priori son brutales, de unas emgs que salgo fijate a nivel polivalencia lo que voy a ganar, jijijijiji en caña perdere algo pero por la salida que da la del puente en humbucker según SD es bastante alta, y sumandole el jack pot creo que no me va a defraudar.
Subir
1
#11 por pyk el 14/04/2014
Solo puedo decir tras probarla en un ensayo, que ha superado mis espectativas.
Es increible la paleta de sonido que se pueden sacar.

Los limpios no tenia dudas que me gustarian. Tanto las Rail como las P90, dulces y acampanadas, con las diferencias que se esperan entre ambas en brillo y cuerpo. (No he notado esa diferencia grande de volumen que habia leido en algun lado entre las dos).

Las P90 para rockanrolear...guauuu!!!. En paralelo crujen muy bien tambien.

Con distorsion cumple a la perfeccion, jamas me habia sentido comodo con una strato tocando ciertos temas, siempre me faltaba un noseque de punch (supongo que montandole unas buenas humbuckers se conseguira igualmente, pero sacrificando la parte limpia). El cambio serie-paralelo...genial, como la nitro en los coches de carreras jajaja.

En resumen, esta claro que con el mismo mueble y montando pastillas especificas se pueden conseguir mejores tonos individuales para cada opcion, pero tener al alcance de la mano la paleta que te ofrecen las P-Rail es una experiencia que merece la pena probar. Muy divertido
Subir
2
#12 por Camagroc el 14/04/2014
Video!! :rock:
