Ayuda!!! Ajuste bias y cambio valvulas single rectifier

--393937--
#1 por --393937-- el 27/01/2012
Bueno, pues quiero cambiar las válvulas de mi Single Rectifier por unas TAD, y creo que tendré que ajustar el bias (añadiendo una resistencia variable al circuito). ALguien me puede ayudar con esto please???????
Subir
#2 por Ikazategi el 27/01/2012
Tienes que ser capaz de medir la corriente de catodo de la válvula. Despues en el circuito, identificar una resistencia que va de la tensión negativa a masa. Puedes cambiarla y ponerle una resistencia variable o si no, ir probando con diferentes valores en paralelo (el ajuste de bias es bastante frio para casi todas las válvulas) hasta que encuentres uno para el que la corriente de las válvulas por la tensión no supere el 70% de la potencia de disipación de la válvula.

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
--393937--
#3 por --393937-- el 27/01/2012
Ikazategi, que tal? pues el tema es que tengo algunos conocimientos de electrónica, pero de válvulas ni papa, por lo que he podido recopilar, para poner un trimer a un Single rectifier, seria lo que adjunto en las fotos siguientes

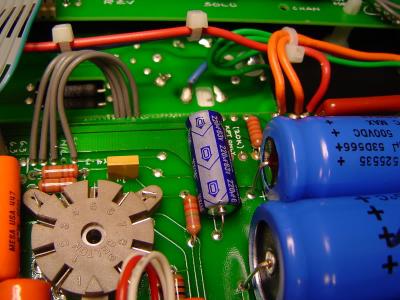

Antes de la MOD:
Archivos adjuntos:
BBCode:
Subir
--393937--
#4 por --393937-- el 27/01/2012

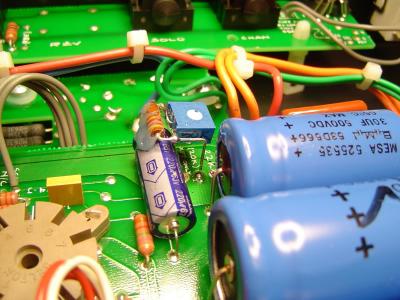

Después de la MOD:
Archivos adjuntos:
BBCode:
Subir
--393937--
#5 por --393937-- el 27/01/2012
EL problema ahora, es que no sé como se mide la corriente de cátodo de la válvula y tampoco con exactitud en que puntos medir para que ajustando el trimer me queden los mA que necesito.
Subir
#6 por phakkito el 01/02/2012
a nada que naveges.. te encuentras esto en el foro.


www.guitarristas.info/foros/ajuste-bias-teoria-practica/4706

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#7 por Ikazategi el 01/02/2012
Si, phakkito tiene razón chequea ese post, que está bastante explicado y si te quedan dudas pregunta, que esos temas están explicados... La corriente de cátodo con una resistencia de 1 ohm lo tienes solucionado!!

Un saludo!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
