Amplificador ''no suena''

la valvula inversora suele ser igual que las del previo y suele estar mas cerca de las de potencia, si tu ampli lleva 4 valvulas ecc83, la inversora suele ser casi siempre la que esta pegando a las de potencia como te digo, prueba a sacarla y poner otra valvula ahi.

no, solo una valvula en el previo como el tuyo creo, he leido tus posts (buena review x cierto) , Marshall valvestate 8080 England
la etapa de potencia que zona es, para ver si falta algun componente de los que mencionaba el diodo D3 creo yo que puede ser en otros amplis si viene puesto los otros componentes no vienen....quemados hinchados no se ve nada

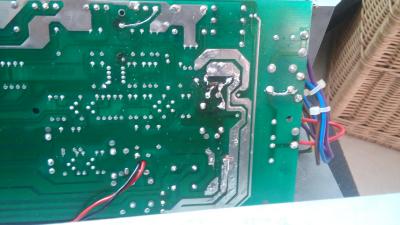

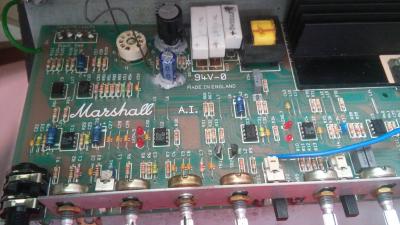

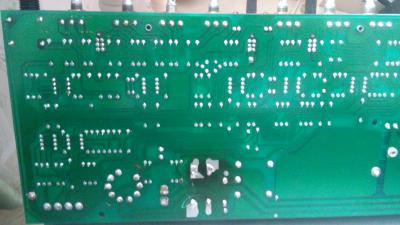

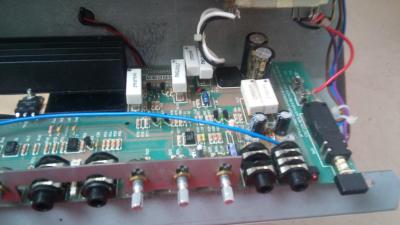

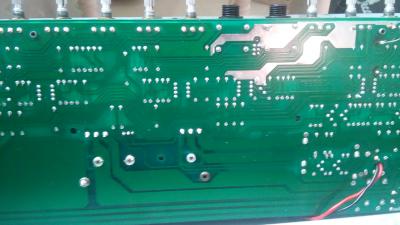

son 3 fotos de parte delantera y otras 3 de la trasera para que coja todo, hay 3 puentes que me hizo un tecnico con los cuales ya enciende

soldaduras frias o rotas no veo aunq hare nuevo repaso con lupa, no hace mucho lo arregle yo mismo cambiando condensadores y resistencias y un diodo de la zona de alimentacion
salu2

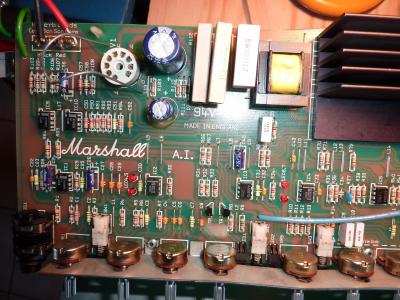

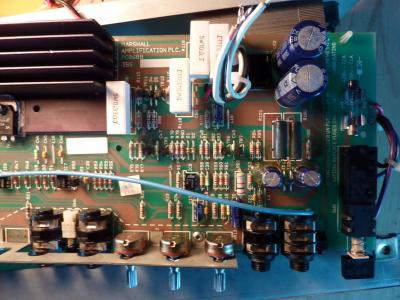

esta son fotos del mismo modelo que he visto en este foro, como veis la pieza R76 no viene puesta ni la C35 (aqui no se ve ), pero el diodo D3 (cerca de la valvula supongo sera la zona del previo ) si viene

perdon entonces

zona previo = entrada imput, zona de la valvula ?
zona etapa de potencia = zona de return (loop efectos)?
zona alimentacion = donde el transformador (primario y secundario)?

otra cosa nose si el altavoz tendra q ver, antes funcionaba bien

El previo va desde el input al send.
La etapa desde el return hasta el final, que es la salida del cable del altavoz.
Has dicho antes, que si seleccionas el canal saturado, no suena en el otro return del peavey?
Has cambiado la válvula?
Prueba a hacer eso, por ir eliminando posibles haberías.

ahhh, es de transistores jajajajajaj, yo creia que era un jcm2000 dsl 40 o algo de eso


te tocara hacer un seguimiento desde la entrada a la etapa a la salida, o intentar inyectar señal a los transistores de potencia a ver si se ha roto la salida por algun corto o algo.


mira bien la placa que no naya soldaduras mal, revisa el pote del master sobretodo, el pote de efectos, y visualizalo todo en busca de algo.

tokaio;
Has dicho antes, que si seleccionas el canal saturado, no suena en el otro return del peavey? SI, solo suena canal limpio
Has cambiado la válvula? SI, tengo otra de repuesto ambas encienden buen color naranja suave

tony;
inyectar señal a los transistores de potencia Como se hace esto ? tienes imagen de un transistor de potencia ? no los diferencio voy a buscar en google

Gracias

https://www.google.com/search?q=transistor+de+potencia+para+amplificadores&source=lnms&tbm=isch&sa=X&ved=0ahUKEwid166njIvfAhVPFMAKHWc6BOsQ_AUIDigB&biw=1366&bih=604

esto es ?....hay varios algunos en las rejas grandes negras esas ( que nombre tiene eso jaja )

yo me hice uno:

https://www.youtube.com/watch?v=ZSafnujh1JI&t=236s

puedes hacerlo de 2 formas, con el inyector de señal o el seguidor de audio, en ese video veras como yo lo hice-


si inyectas señal la metes en la entrada de operacionales y base de los transistores con un mp3 y dos cables, uno a masa y otro a la punta, si es seguidor de audio es extraer señal de la salida de operacionales y colector de los transistores.
esquema en mano y ir siguiendolo, no es dificil de hacer.

mucha tela pa mi, empezare cambiando las 3 piezas esas sobre todo el diodo D3 ( zona de la valvula ) que x lo que veo es igual q el D4 y D5 ( estos estan en la zona de alimentacion )
sabeis que valores tiene ? a ver si viene algo x google
