Transformación de una SG Faded a una SG3

#1 por Camagroc el 10/12/2011
Muy Buenas!

Hoy he iniciado la primera parte de mi nuevo proyecto de transformar mi Gibson SG Brown Faded, de aspecto tradicional y aburrido, en una SG con 3 pastillas humbuckers.

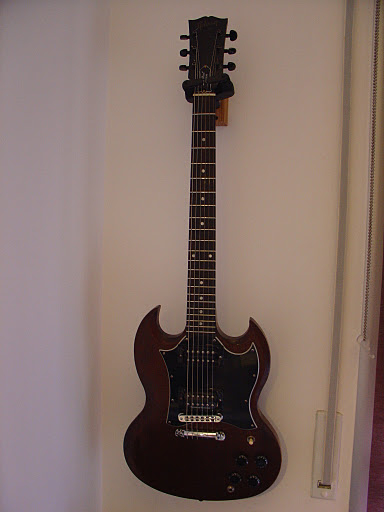

Primero la guitarra:
DSC08988.JPG DSC08992.JPG
Las dos pastillas són de 4 cables (Gibson 490R en mástil y Seymour Duncan JB en puente) y lleva el cableado bastante modificado. Primero unos marcos "Triple shot rings" que me permiten poner cada humbucker en serie, paralelo, o pastilla simple. Luego un pushpull en el volumen de mastil que cambia de serie a paralelo entre las dos humbuckers. Y por último un pushpull en el volumen de puente que cambia la fase entre las dos humbuckers.

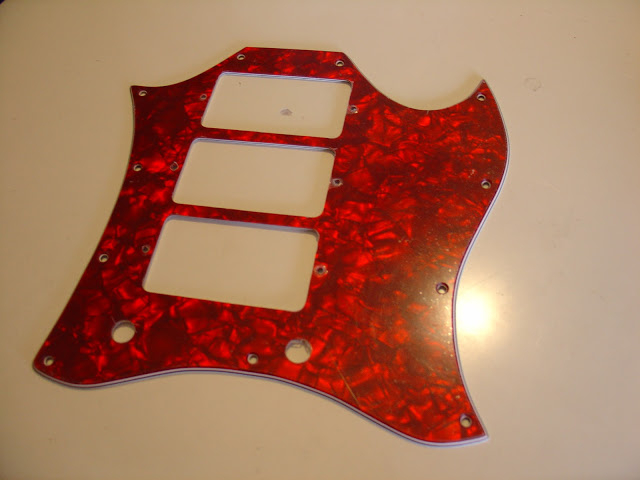

Luego el golpeador:
Mi intención era comprar uno negro normal y hacerle yo el agujero del medio. Ésta mañana he ido a la tienda y tenian éste golpeador rojo glam. No pega mucho con la sobriedad de la guitarra... si me acaba cansando lo pintaré de negro, pero de momento se queda así.

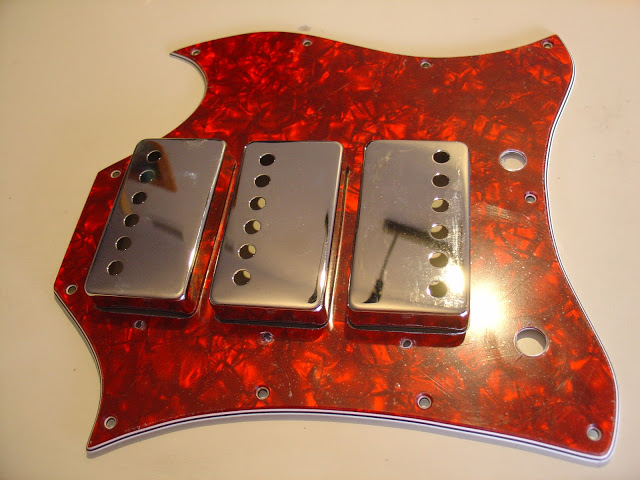

Los 3 cubrepastillas nuevecitos:
DSC08994.JPG DSC08996.JPG

Compruebo que entran los cubrepastillas en los agujeros para las humbuckers.

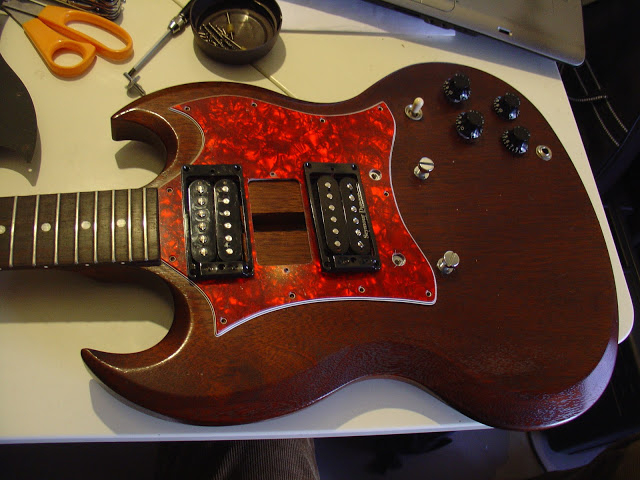

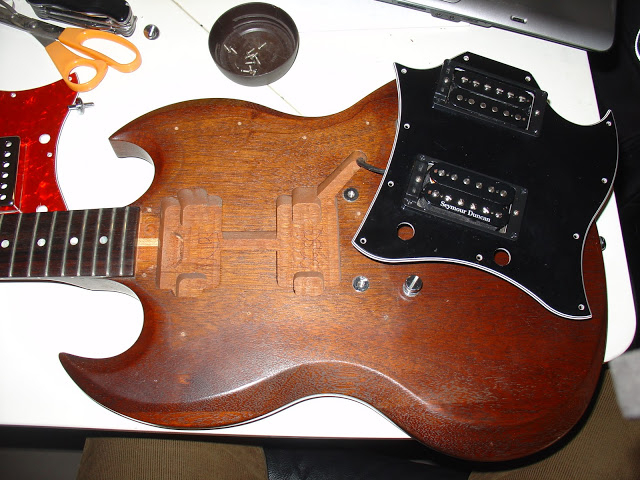

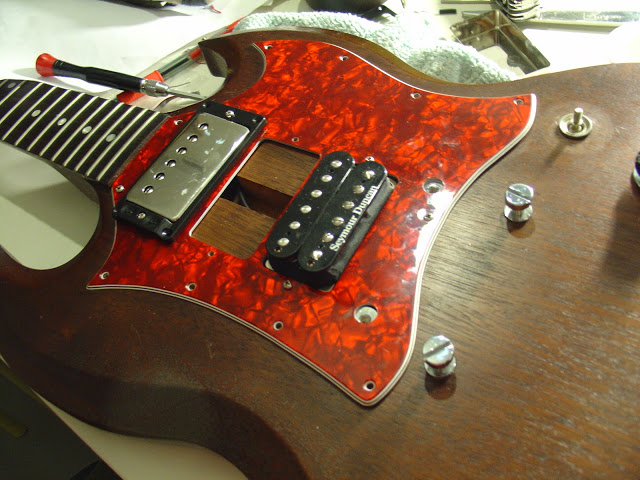

Quito las cuerdas, stop-bar y puente de la guitarra, los tornillos del golpeador, levanto el golpeador, desmonto las 2 pastillas del golpeador negro y las presento en el golpedaor nuevo rojo.
DSC09001.JPG DSC09002.JPG DSC09003.JPG DSC09004.JPG
Aqui es donde empiezo a tener problemas. El primero es que el cubre pastillas cromado en la pastilla Seymour Duncan del puente no entra bién y me paso un buen rato peleando.
Acabo desistiendo en el momento que me doy cuenta de que me he cargado los cables que van del marco a la placa del marco de puente. Horrror!!
Consigo conectar la pastilla del puente y dejarla fijada en posición humbucker en série (la normal, vaya). Lo dejaré así hasta que consiga otro marco triple shot.

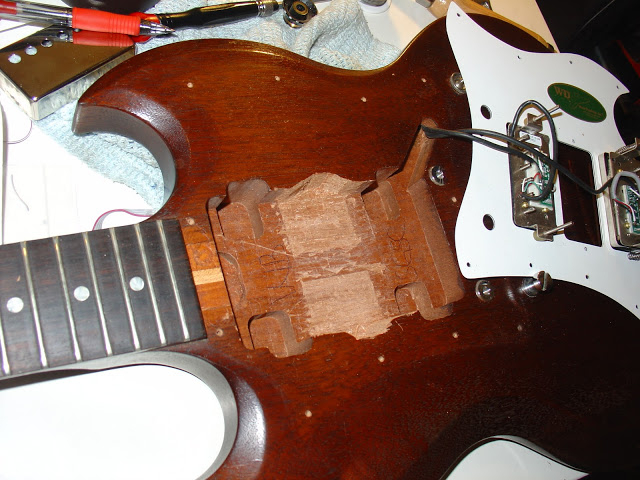

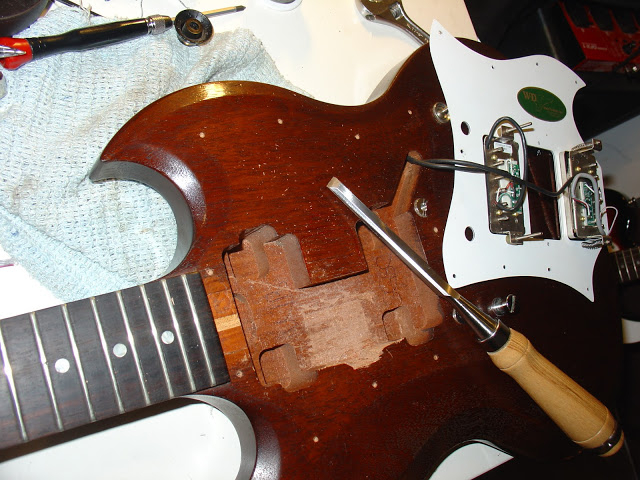

El siguiente paso es agrandar el agujero para que quepa la humbucker central. Formón y paciencia.
DSC09006.JPG DSC09007.JPG

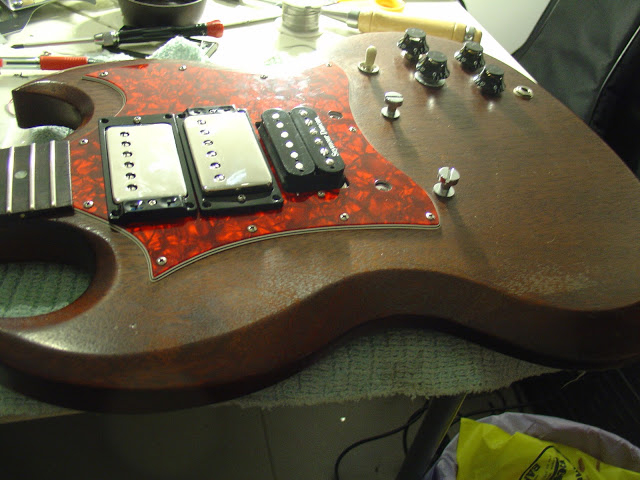

Hecho el agujero presento la humbucker central en el golpeador.
DSC09009.JPG DSC09010.JPG DSC09012.JPG
La pastilla que he puesto és una Fender Diamondback estropeada. Y el marco és otro tripleshot que me cargué haciendo otra trastada de las mías. Se ve que són delicados, pero una vez montados dan mucha versatilidad. Aun no se que pastilla le pondré. Seguramente serà otra Gibson 490R, o una Seymour Duncan '59...

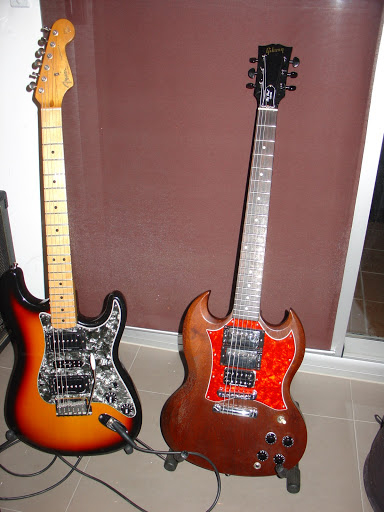

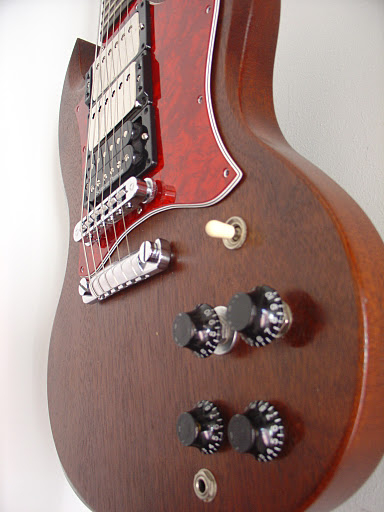

Poner cuerdas, ajustar altura del puente y cambio estético hecho. A nivel funcional sigue siendo una HH
DSC09013.JPG DSC09016.JPG


Para el siguiente paso necesito 2 marcos triple shot y una pastilla humbucker.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#2 por cdmh1006 el 10/12/2011
Con todo el respeto que se merece tu trabajo, y todo el esfuerzo que le dedicaste, me parece que quedo horrible esteticamente hablando, a mi me gustaba mas como estaba antes... Pero es vuestra guitarra, so mi opinión no importa jajaja
Subir
#3 por T-TOPS el 10/12/2011
Está claro que para gustos.... los colores, pero (sin ánimo de ofender) creo que te has cargado la guitarra
Subir
1
#4 por iose el 10/12/2011
Te has cargao el marco, has puesto un golpeador horroroso y una nueva pastilla que no funciona...
Yo creo que la idea era buena, pero tienes que mejorarla, eh... :preocupado:

Edito: mirando y mirando el golpeador, le empiezo a encontrar su gracia...

The Gamba Box Guitar

Subir
#5 por Alfonso_J el 10/12/2011
yo siendo tu pintaria ese golpeador de negro para que combine mas con la guitarra... ahora en si con respecto al resto del cambio me parece algo interesante pero mejora la idea
Subir
#6 por carlosanpr el 10/12/2011
Tsss opino el resto que los compaeros, cero estetica en la lia.... pero mis respetos que a fin de cuentas y es tu labor

¿Sabes que me hace más feliz que nada? Dame seis cuerdas y seré feliz.

Subir
#7 por Zamarripa el 10/12/2011
Iiiiu...el golpeador no convina para nada con el caracter de la guitarra...

Vamos tu trabajo ha sido muy bueno!

Pero tal vez los componentes no ayudan mucho, confio en que poco a poco podras irte armando de tus cositas para dejar esa guitarra al punto.

Con lo que me gustan las SGs :ok:

Vamos...nadie te quiere!

Subir
#8 por Camagroc el 10/12/2011
Efectivamente pasó lo que me esperaba, el color del golpeador a mi tampoco me convence. Aunque me estoy acostumbrando.
Lo tendré así mientras no tenga los marcos nuevos y la pastilla para poner en el medio. En cuanto esté electrónicamente terminada lo pintaré de negro mate.

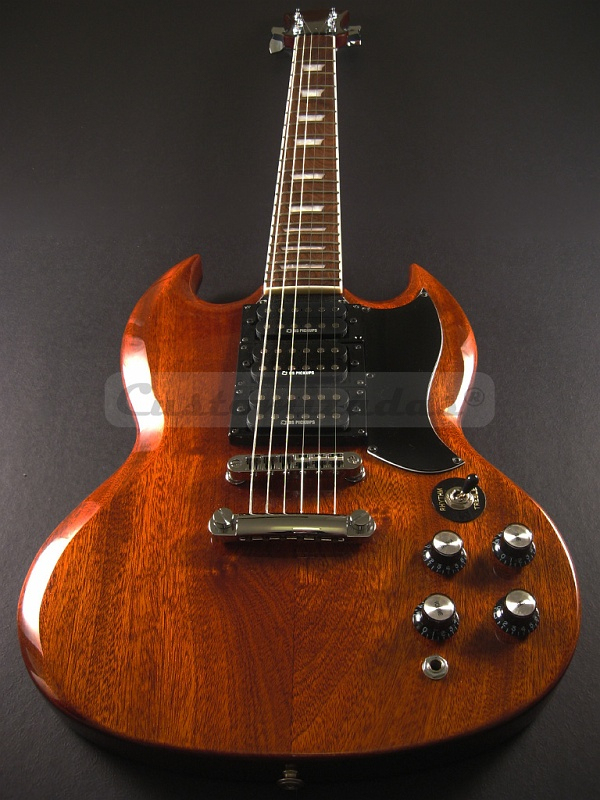

Quiro que me quede algo así (salvando las diferencias de golpeador, mástil, madera, etc.


Gracias por los comentarios. Se agracede la sinceridad! jajaja!!

He pensado una forma provisional de tener funcionales las pastillas, usando el marco triple shot que aun me queda, conectaré la pastilla central y la del medio a ése golpeador y los selectores me permitiran conectarlos en serie, paralaleo, uno o el otro. de esa forma tendré todas las combinaciones posibles de ls 3 humbuckers. Eso si, cada una de ellas siempre en posición de humbucker en serie.
Probaré a ver qué poniendo una Entwistle Nemesis en la posición central...

Por lo de haberme cargado la guitarra... no estoy deacuerdo. No ha perdido nada en cualidad de sonido y además ya está bastante maltrecha por los años y el uso. La pala del mástil se rompió y se la pegaron de nuevo.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#9 por Camagroc el 10/12/2011
He solucionado de forma provisional pero con un sonido muy definitivo el problema de conectar la pastilla central.
Dándole un uso nuevo al Marco Triple Shot de la pastilla de mástil, el único que funciona.

El caso es que han quedado las dos pastillas de centro y mástil conectadas juntas (selector principal arriba) pero se pueden separar independientemente con los selectores del marco:

Pastilla central: los dos selectores hacia el puente
Pastilla mástil: los dos selectores hacia el mástil
Las dos en paralelo: opuestos
Las dos en serie: juntos

Me ha quedado interesante y con muchas posibilidades porque se pueden conectar todas las pastillas por separado, en serie i en paralelo de dos en dos o las tres, y además con el pushpull de abajo invierte la fase de la de puente respecto las otras dos, que le da un tono muy diferente, nasal, raro en una SG.

DSC08988.JPG DSC09018.JPG DSC09019.JPG DSC09020.JPG


El tema estético... lo estoy meditando... me estoy empezando a acostumbrar!


Intento recopilar todas las combinaciones posibles:

01. H _ _
02. _ H _
03. _ _ H
04. H H _ (paralelo)
05. H _ H
06. _ H H
07. H H H
08. H-H _ (serie)
09. H-_-H
10. _ H-H
11. H-H-H
12. (H-H) H (serie - paralelo)
13. (H H)-H
14. H _ H (puente en fase invertida)
15. _ H H
16. H H H
17. H-_-H
18. _ H-H
19. H-H-H
20. H-H H
21. H H-H

Se entiende?

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#10 por Mique Let el 10/12/2011
Creo que si te lo curras hasta que consigas ponerle el cubrepastillas a la del puente (no te olvides de potear) mejorará un huevo la estética de la guitarra.

No hay guerra que yo entienda, ni sofá en el que no me duerma (Miguel A.Rodríguez,El Sevilla)

Mi canal de Youtube:

http://www.youtube.com/user/colorincolorao

Subir
#11 por Camagroc el 10/12/2011
Ah pues a mi me gusta sin el cubrepastillas. Y además creo que el cubre apaga un poco el tono. Así que de ésta forma la pastilla del puente tiene un sonido más estridente.
Y no se como conseguir un cubre que entre bien en la SD, pensaba que eran todos iguales!!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#12 por Camagroc el 10/12/2011
Para gustos, los colores, y a mí también me gusta más con el golpeador negro!

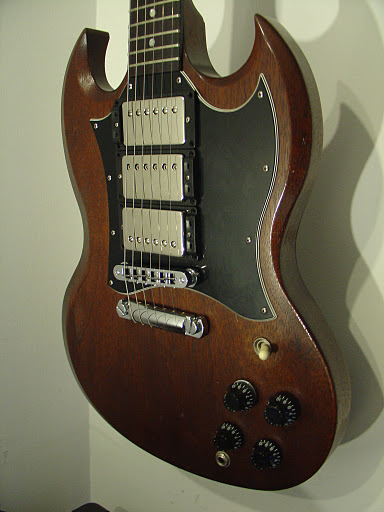

He abierto el bujero para la central en el golpeador negro original y además he conseguido que se aguante el cubrepastillas en la del puente.

Asi me gusta a mi!!

DSC08988.JPG DSC09022.JPG DSC09023.JPG


Alguien quiere un golpeador SG3 rojo?
