Ruido hum ampli Jomadi antiguo

  • 1
#1 por salvadoro el 04/02/2014
Hola he conseguido un antiguo amplificador jomadi, el ampli esá totalmente nuevo como si nunca hubiese sido utilizado. El problema es que hace un ruido muy grabe aun sin conectar ningún instrumento. He medido tensíon y he encontrado que la salida de voltaje de la fuente de entrada que debería ser de 280v me da 317v y la salida de 6,3v da 7,8v no se si esto puede motivar el ruido. La entrada de voltaje de casa es de 237v.

Quizá las valvulas de potencia estén mal (el84) pero creo que esto no produciría ese ruido.

El ampli es de 12w y tiene una valvula rectificadora ez81 dos ecc83 y dos el84.
Subir
#2 por salvadoro el 04/02/2014

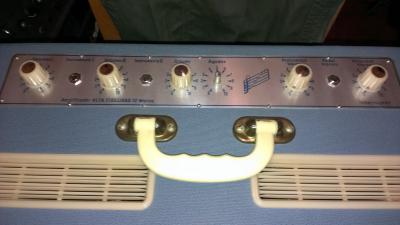

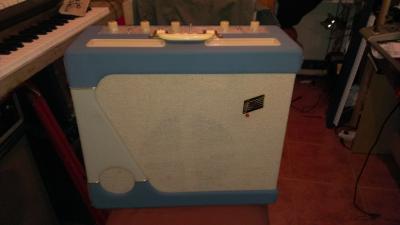

Unas fotitos del pequeño
Archivos adjuntos:
BBCode:
BBCode:
Subir
#3 por Ikazategi el 06/02/2014
a cuanto se alimenta? a 220v? o usas un trafo de 120/220?

En cualquier caso, teniendo 240v en casa, es un pico por encima... y la sobretensión que tienes, sobre todo en filamentos, se va a comer las válvulas en nada, si no lo ha hecho ya.

En un amplificador de esos años, aunque no se haya usado, el tema de condensadores electrolíticos también deberías controlarlos, que no estén secos, por que te pueden jugar una mala pasada.

En cualquier caso, lo primero que tienes que hacer es mirar esa sobretensión. Si la sobretensión es proporcional en todas las salidas, el problema está en el primario del trafo/trafo externo/enchufe de casa. Quizá lo tengas que agachar un poco de alguna forma, o rebobinar en el peor de los casos.

Un saludo!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#4 por salvadoro el 06/02/2014
El ampli tiene entrada a 110 y 220 , loo conecto a 220 directamente . La sobretensión se encuentra en todas las salidas del secundario creo que el primario no tolera muy bien los 237v que le entran, he visto que hay unos estabilizadores que regulan a 220v supongo que así evitaría esa subida en el secundario. Pero esta sobretensión es posible que sea la causante de el hum? p

Los condensadores no parecen mal pero probaré a cambiarlos.

Por cierto tengo este mismo problema en un cabezal PA marshall de los 70 que tiene la electrónica y fuentes de un jtm, (no es problema de la tierra de casa) le cambié los condensadores de aceite y nada. Supongo que con un OSciloscopio sería todo mas fácil y con un curso de electrónica avanzada X))
Subir
#5 por salvadoro el 06/02/2014

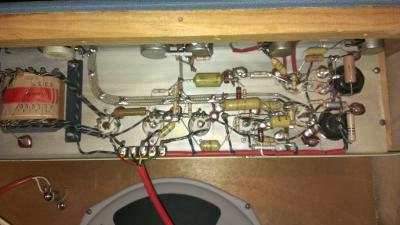

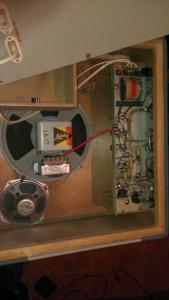

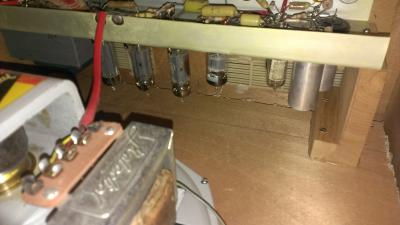

Os pongo mas fotos del ampli
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#6 por Carlos S el 07/02/2014
Yo creo que esa sobretensión es producto de un rizado en la alimentación. Lo de los electrolíticos tiene todas las papeletas. Alguno ha perdido capacidad y no está filtrando bien el rizado de la alimentación. Como consecuencia, el valor eficaz de la tensión de salida sube y el ruido grave se mete en la señal.
Subir
#7 por Ikazategi el 07/02/2014
Si mides los secundarios de alterna y tienes 7,8v en filamentos, solucionalo lo primero. Es mucho más problemático que el hum (que también podría venir de una sobre tensión que haga que no esté bien polarizado) y te puede ventilar las válvulas que pongas.

Después el hum pues puede venir de muchos sitios. Los electrolíticos son un punto importante, pero podrías tener una desviación del 0 en la etapa de potencia, malas polarizaciones...

En fin, requiere una puesta a punto importante, pero la tensión de los secundarios lo primero.

Si la deriva del trafo fuese por la tensión de alimentación, no tendrías 7,8 en filamentos. La tensión es proporcional al numero de vueltas, si debería haber 6,3v alimentándolo a 220, a 237, deberías tener 6,8. Hasta 7,8 es demasiado lo mires por donde lo mires. Ojo, revisa el tester con el que estés midiendo. Los hay que son poco fiables. Revisa también la escala con la que mides si es manual. Si pones una escala de 200 para medir 6v, es probable que tengas derivas importantes en la lectura si tu tester no es demasiado bueno.

Un saludo!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#8 por salvadoro el 07/02/2014
Gracias por las respuestas, el polímetro es bueno así que no creo que la medición sea incorrecta, voy a tratar de meterle 120 con un trafo de 220/120 a ver si así baja algo la tensión del secundario
Subir
#9 por Carlos S el 07/02/2014
Sin ánimo de desilusionarte, es difícil que el problema esté en el trafo, aunque por probar no se pierde nada. El polímetro mide bien pero el valor que da no es el adecuado porque el circuito está averiado.
Subir
#10 por salvadoro el 07/02/2014
Pero la sobretension tiene que venir del trafo ya que he quitado la válvula rectificadora por lo que he dejado el secundario sin carga y el voltaje sigue siendo elevado, voy a probar a rectificar un ampli de 220/120 para que la salida de 120 se quede en 100v , ya os contaré que resulta de todo esto.
Subir
#11 por salvadoro el 09/02/2014
He encontrado esta página que muestra como reducir voltajes de forma muy sencilla , sólo es necesario un trafo con secundario que tenga el voltaje que queremos reducir.

http://www.elvalvulas.com/mount/mnt-4.htm
Subir
#12 por Ikazategi el 09/02/2014
SI, es perfecto ese montaje... pero deberías tener claro el motivo de la sobretensión. Por que siguiendo los cálculos que te puse más arriba, no cuadran por mucho...

Un saludo!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
