Push-pull en ibanez rg1570

  • 2
#13 por zé rovira el 13/06/2010
he desmontado mi guitarra y la rg tiene como el triple de cables que este esquema que me pones... no me da miedo soldar nada, pero no quiero cargarme lo que no debo.

Por cierto, cual de estos dos encajaría en una rg1570? es que no tengo ni idea de tamaños:

28 mm alto, control corto: http://www.rockinger.com/index.php?cat=WG122&lang=eng&product=07004%2F07204&sid3=e11962803c3b7fe1848a8ee512811d3d

17 mm alto, control largo: http://www.rockinger.com/index.php?cat=WG122&lang=eng&product=07203


y ya que estamos, sabeis si para instalar un black box rockinger (un estabilizador de trémolo) hace falta ser muy crack de la luthiería? es que quiero ponerle uno a la rg pero me da algo de miedo liarme a perforar la guitarra si tengo que hacerlo mal...

Buenos tratos con Piupul, lagtrashmaster, Jack Insane, kaiserxoxe, chankro, javyinheavy_hypertrace

Subir
#14 por marras el 14/06/2010
en cuanto a los push pull ni idea, pero lo de el estabilizador de trémolo, echale un ojo a estós que hizo demolitiontatoo (http://www.guitarraprofesional.com/AjustePuenteFlotante/ajustepteflotante2.htm), que me parece que son iguales (o muy parecidos a los que venden en rockinger) y explica como hacerlos y así ves tu si crees que serás capaz de ponerlo o no ;)

http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#15 por ABusLux el 14/06/2010
Zé Rovira escribió:
he desmontado mi guitarra y la rg tiene como el triple de cables que este esquema que me pones... no me da miedo soldar nada, pero no quiero cargarme lo que no debo.

Por cierto, cual de estos dos encajaría en una rg1570? es que no tengo ni idea de tamaños:

28 mm alto, control corto: http://www.rockinger.com/index.php?cat=WG122&lang=eng&product=07004%2F07204&sid3=e11962803c3b7fe1848a8ee512811d3d

17 mm alto, control largo: http://www.rockinger.com/index.php?cat=WG122&lang=eng&product=07203




El primero es para guitarras con pickguard. De todas maneras, lo que deberías hacer ea medir la espiga del potenciómetro que vas a sustituir, para estar totalmente seguro.

Mis crímenes, en vídeo: http://www.youtube.com/user/ABusLux
Try not. Do. Or do not. There is no try.

Demo CD con The Soblime

Subir
#16 por tiopep el 12/10/2011
Pues me pillais aquí con dudas pero vamos que yo si voy a dejarle este potenciometro en el volumen (dimarzio 500K , que se rompe la rosca , no pasa nada otro más bueno que han desvelado por aquí...

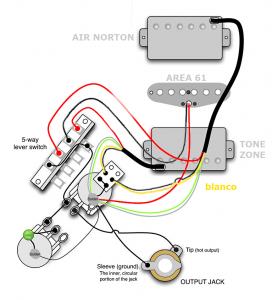

El caso es que antes de ponerse a pelar, soldar puesta apunto,etc. Me pasé el esquema de seymour a dimarzio mirando las equivalencias la sorpresa es que la area 61 (stack) viene con el cable negro y blanco juntos con una protección y dos largos, rojo y verde que no coinciden con como queda el esquema. (Mirar abajo)

1 Mi lógica me dice que donde queda de color negro(esquema) ira el rojo(pastilla) y el que sale rojo(esquema) será de color verde(pastilla) es esto así?

2 También me pregunto si el cachibache naranjita como el que hay verde en el esquema que iba en el potenciometro de volumen que quito, lo he de trasladar al push pull. Si es así, ¿iría en el lugar equivalente de este?

3 Por último como se traduce los lugares del switch de 5. Ahí hay 4 arriba y 4 más abajo mientras en el mío van los ocho en línea
Archivos adjuntos:
BBCode:

Nunca te acostarás sin saber algo más :)

Subir
#17 por ABusLux el 12/10/2011
Por partes...

1) En este hilo tengo un cableado que creo que es lo que quieres hacer (si no me equivoco tu pastilla central es en realidad una humbucker y lleva 4 hilos conductores de los cuales dos vienen unidos): http://www.guitarristas.info/foros/modificacion-electronica-s5470f-resolucion-problema-sustain/91507

2) El "cachivache" naranja es un "treble bleed". Su función es que no pierdas agudos al bajar el volumen. En el diagrama que pongo arriba verás dónde se pone.

3) En este hilo respondo a esa pregunta http://www.guitarristas.info/foros/equivalencia-patillas-selectores-tipo-fender-tipo-ibanez/107953

Saludetes

Mis crímenes, en vídeo: http://www.youtube.com/user/ABusLux
Try not. Do. Or do not. There is no try.

Demo CD con The Soblime

Subir
1
#18 por tiopep el 13/10/2011
Creo que ja se quien manda aquí ajajaj. Mi más sincero +1 pa ti! Siento el offtopic pero me venía a pelo fiuuu!

Contaré como ha ido a ver si subo muestras con la area 61 en la posición 2 y 4. Vendrá a ser algo parecido a una ibanez rg de gama alta. Muchisimas gracias AbusLux

Nunca te acostarás sin saber algo más :)

Subir
#19 por tiopep el 13/10/2011
Perdón se me olvido decir: ¿que hago con los cables blanco y negro de la area? los que estan pegados, los empalmo? es necesario? Según las instrucciones sino recuerdo mal vienen así para juntarlos con las guitarras que levan toma desde el puente, es decir un cable como el que llevaba la rg 470 al que les puse la v7s1v8.

Nunca te acostarás sin saber algo más :)

Subir
