proyecto semihueca (despacito....)

  • 1
#1 por Kyuubi No Kitsune el 18/09/2013
Buenas!! Despues del experimento de la sg de fibra, me voy a animar con otro cacharro, mas tradicional. Tengo pensado hacer una semihueca, del estilo de una 335, pero con otro aire..... De momento estan las ideas, la platilla base del cuerpo, y muuuucha paciencia que ira mu despacico, todavia tengo que elegir madera para el cuerpo, e ir buscando y haciendome sitio para poder hac erlo todo y conseguir algo de herramienta..... Pero bueno la idea tira por aqui....

[img]http://m.flickr.com/lightbox?id=9788896853

Con 1 volumen, 2 tonos y selector ( aun no se seguro donde lo voy a colocar...), y seguramente termine por llevar un bigsby, que mola mucho ahi puesto...... En fin, que ya ire poniendo los avances, y estoy abierto a sugerencias....

Saludos!!
Subir
#2 por dr_cinicvs el 18/09/2013
he intentado arreglar lo de la foto pero no he sido capaz

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#3 por Kyuubi No Kitsune el 18/09/2013
A ver si ahora se ve.....

http://m.flickr.com/lightbox?id=9788896853

Estas cosas sin un ordenador.......XD
Subir
#4 por nagual el 20/09/2013
Yo también ando con una, de momentos estudiando maderas y planos. Te sigo!
Subir
#6 por Kyuubi No Kitsune el 20/09/2013
Bueno, gracias por el seguimiento, aunque creo que vais a tener tiempo para verlo...... A ver si consigo avanzar con el "hueco" para ponerme a ello, pero mientras aprovecho para echaar un ojo a los otros proyectos que hay por el foro y sacar ideas..... Hay cosas muy interesantes. De momento lo que tengo descartado es hacerle una tapa arqueada, creo que me va un poco "grande" y se me ha ocurrido algo para "facilitarme" el montaje de componentes..... Poco a poco, en frasco pequeño, como los buenos perfumes jajajajajajaja
Subir
#7 por Kyuubi No Kitsune el 04/10/2013

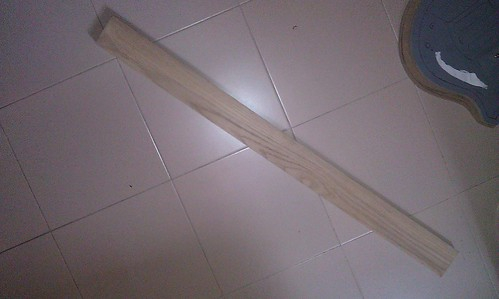

bueno, otro poquitin mas..... de momento he conseguido un liston para el mastil, de roble, lo encontre en una tienda que lo tenian de restos y me parecio que tenia un precio majo, y lo estuve "escuchando" y me parecio que tenia un sonido bstante bueno y completo a lo largo de casi todo el liston, salvo una zona en la punta, pero como me va a sobrar material, esa parte quedara eliminada. Luego en casa, lo estuve tanteando con un diapason, y me gusto mucho mas como mantenia y transmitia el sonido a lo largo de toda la estructura, asi que ya tengo mastil :santo:


tambien voy a "rediseñar" la plantilla base, ahora con mas contorno en la parte baja del cuerpo.... la idea es hacerla de un grosor maximo de unos 4 o 5 cm, creo que sera suficiente y no llegara a ser demasiado "gorda", ademas pasaré de la idea original de 1 vol y dos tonos a 1 y 1, con el selector de pastillas..... sencillez, que para complicarnos la vida siempre hay tiempo......


Y por ultimo, esta la plantilla previa de la pala.... un poco corta, le tengo que dar mas dimension de largo, pero mas o menos me convence..... y de momento no hay mas, a ver si termino de conseguir la cosillas que me hacen falta, y un sitio fijo donde poder ponerme con ello..... que mi pareja me va a matar :sonrojado: , pobre....


En fin, que ya iran viniendo mas cosillas, aunque preveo que como siempre, despacito, muuuuyyy despacito

Saludos!!
Subir
#8 por iose el 04/10/2013
La paciencia es la madre de las ciencias: esperaremos.

¿Te puedes explicar algo más eso de que has probado con el diapasón el sonido? ¿cómo haces?

The Gamba Box Guitar

Subir
#9 por Kyuubi No Kitsune el 04/10/2013
Pues basicamente y por curiosidad, me pille un dia un diapason que me salio baratito, afinado en la. Unicamente fui dandole un golpecito al cacho de madera con el diapason y apoyarlo sobre el, con la oreja pegadica al mismo, y fui moviendo el diapason apoyado por todo el liston. Curiosamente hay algunas zonas en las que puedes escuchar claramente las diferencias de sonido que tiene en algunas partes, sobre todo en algunas zonas donde irian algunos nudos o cambios en la forma de la veta..... Pero como en general el sonido era bastante consistente, conservando el "volumen" transmitido y el tono (mas o menos igual de "limpio") pues me quede bastante satisfecho con la compra, si no habria valido para muchas otras cosas :)

Saludos
Subir
#10 por Kyuubi No Kitsune el 24/10/2013
Bueno, pues ya tenemos alguna cosilla mas..... sigo sin padera para el cuerpo, y mas ahora que ha llegado el mal tiempo y la mesa de la terraza ha terminado en la habitacion de los "trastos", así que de momento, el uso de la fresadora como que esta vetado, a ver como puedo apañarme para seguir con ello

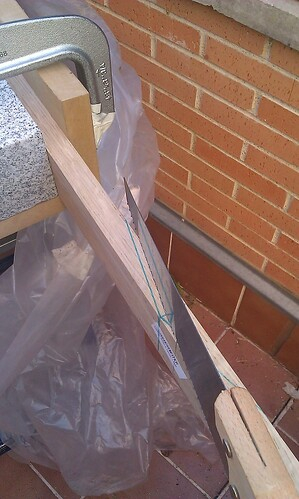

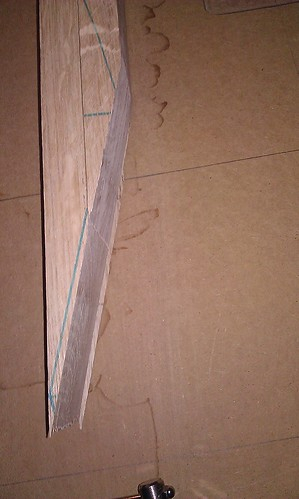

Corte del mastil para sacar la pala, a manita y con cuidado, al final aunque en la imagen se ve un serrucho, usé una sierra japonesa que consegui en un hiper a buen precio y que funciona de maravilla

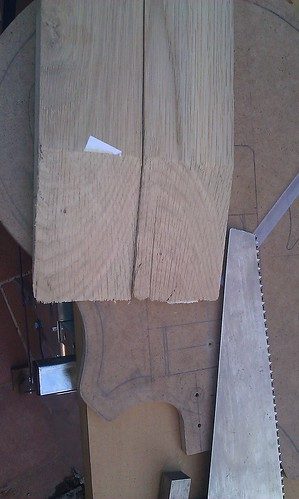

Y emparejadado, despues de una pasada con la fressadora, utilizando "el mismo" metodo que otro creo compañero de este foro, y que se puede ver aqui http://www.guitarraprofesional.com/3G/3G3.htm


aunque mis medios son algo peores y tiene un par de defectos que me tocara eliminar a mano a base de lija... pero bueno, ya tengo casi preparados otros utiles para poder realizar esta operacion en mejores condiciones

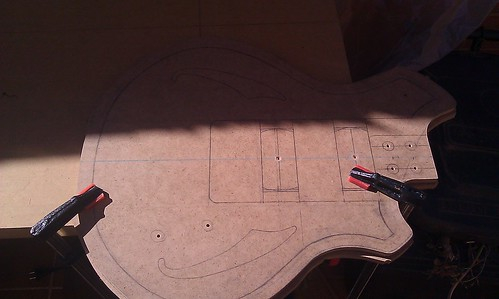

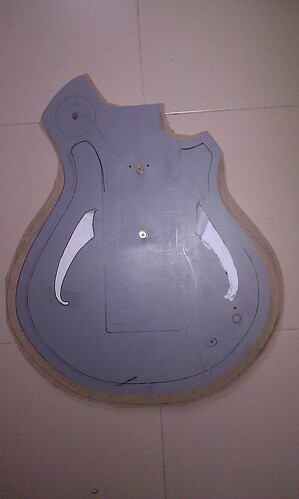

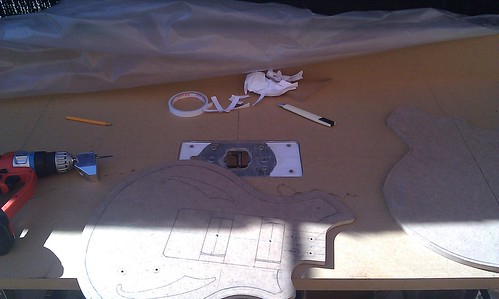

Primer aspecto de la plantilla base para contorno y para el vaciado

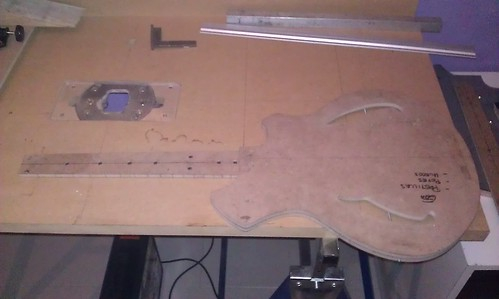

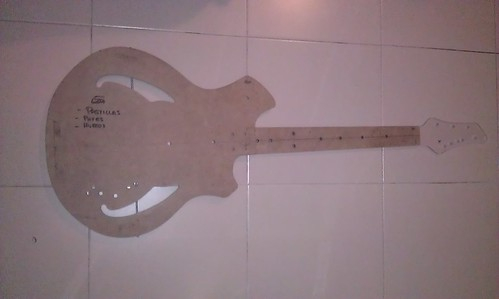

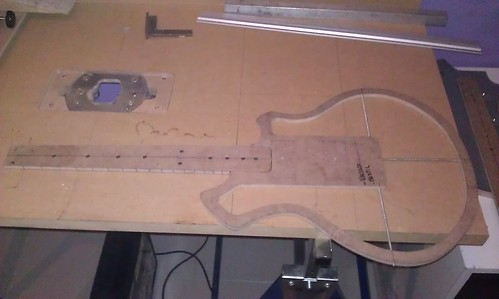

Y plantillas definitivas de contorno y vaciado, junto con la plantilla del mastil y la posible pala (que cada vez me va gustando mas ese aspecto que tiene)


Perdonad la calidad de las fotos.....

Y de momento esos son todos los avances. Ha habido algunos cambios, y me falta hacerme unas plantillas para pastillas y posiblemente una plantilla para posicionar el mastil, ademas de incluir varias opciones de posicion de potes y selector en la plantilla, ya iremos viendo.....

Saludos!!
Subir
#11 por Kyuubi No Kitsune el 24/10/2013

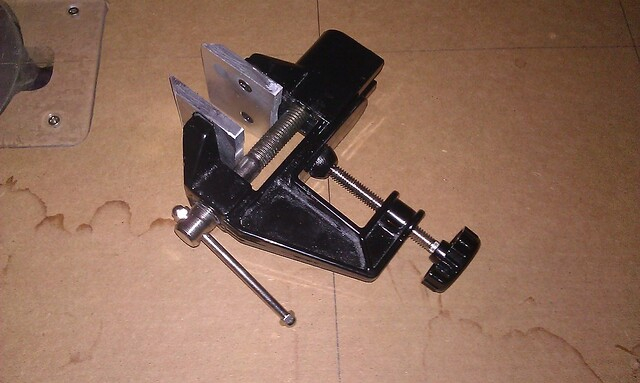

Un pequeño cachibache para intentar poder hacer cejuelas en condiciones. Tan simple como añadirle unos mordientes a un pequeño gato de banco de esos chiquiticos.....


No es como los que vende, pero para lo que yo hago, como que vale de sobra ; )
Subir
#12 por Kyuubi No Kitsune el 02/04/2014
Hola de nuevo despues de tanto tiempo...... anda uno mu liado y tengo abandonadito el foro.... que lastimica de persona, madre. Bueno, voy a actualizar con alguna foticos el progreso, solo tengo algunas fotos de las partes terminadas, y voy muuuuyyyyyy lento, pero bueno, salvando algunos percances por falta de herramientas adecuadas y conocimientos/experiencia, creo que el resultado no esta quedando mal....

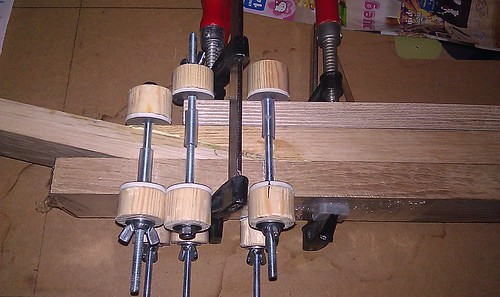

encolado de la pala del mastil (perdon por la calidad de las fotos....)

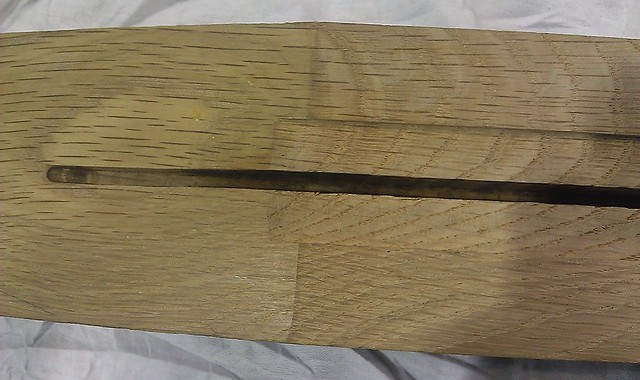

Despues de un pequeño repaso, quedo bastante bien, y tiempo despues le hice el ranurado correspondiente para ponerle lo que va a ser el "alma" y parte del experimento que estoy haciendo, creo que puede resultar.....

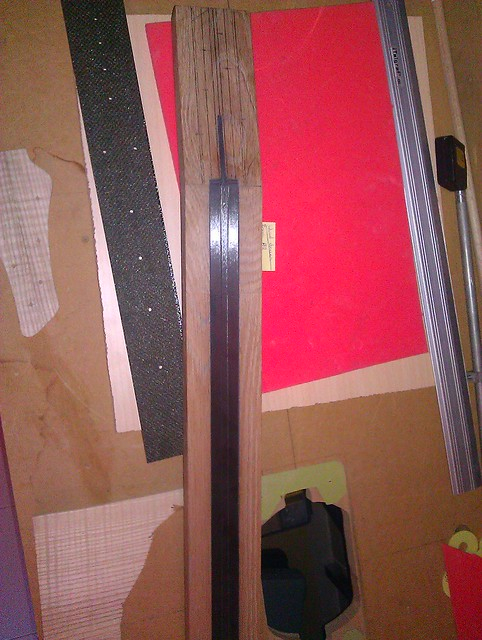

Lo que llevara es un alma de fibra de carbono en forma de T, que por lo que he podido comprobar casi subiendomen encima, aguanta bastante bien sin perder deformarse


y aqui ya montado, a falta de ferminar diapason e ir dandole forma al conjunto

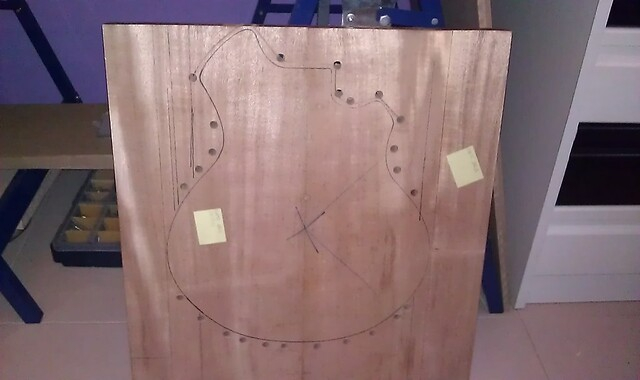

Tambien empeze c on el cuerpo, de caoba, que gracias a un amiguete, me dieron un repaso a las tablas para igualarlas en condiciones... unos agujeritos para hacer el corte, con cuidado y una caladora, que no hay otra cosa

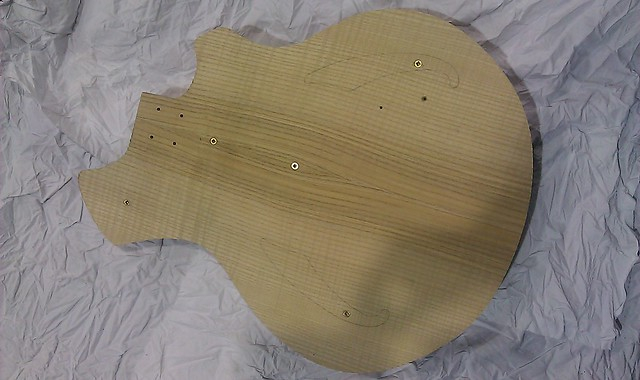

Y con la plantilla que se ve mas arriba en el post, le fresamos el contorno, aunque con un par de percances que tuve que retocar por engancharse la fresa en la veta de la madera, con rectificar un poco elcontorno quedo solucionado, la pena es que ya no quedo exactamente la forma que quería.... despues situe la tapa y la sujete bien al cuerpo, y de nuevo pasada de fresadora....


por hoy no me da tiempo a mas.... intentare seguir mas a menudo, y descubrir como poner directamente las imagenes en vez de los enlaces, que no se como lo hice la ultima vez

Saludos!!
