Proyecto de conversión combo a cabezal. Orange Rocker 30

  • 1
#1 por mdomato el 21/11/2012
Buenas!

Estoy teniendo bastantes problemas con las válvulas de este pedazo ampli por culpa de que las vibraciones del altavoz hacen que se deterioren en periodos muy cortos de tiempo. Es decir, el ampli tiene cerca de tres años y ya le cambié las válvulas dos veces sin darle un uso demasiado intensivo.
Mi intención es separar el cabezal del resto de la caja convirtiéndolo en un cabezal + pantalla. Lo bueno de los combos orange es que al estar el cabezal en la parte superior y no en el frente, si los separas, la pantalla resultante no se ve afectada desde un punto de vista estético.

Hoy es el primer día en que me meto con ello e iré poniendo fotos del proceso.

Este es el combo en una foto que obtuve en internet porque ya lo desmonté para tomar medidas:

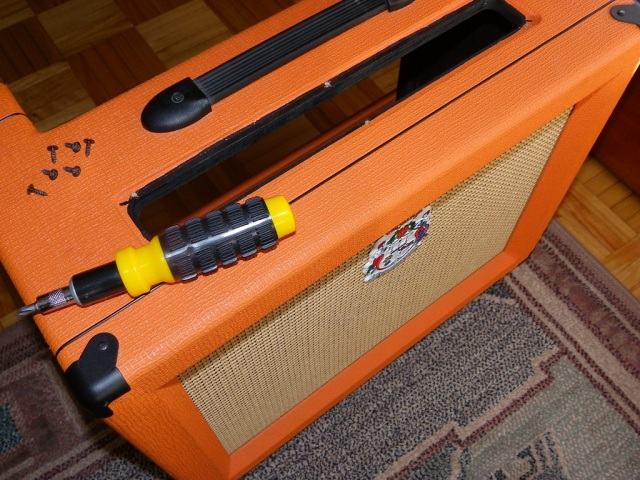

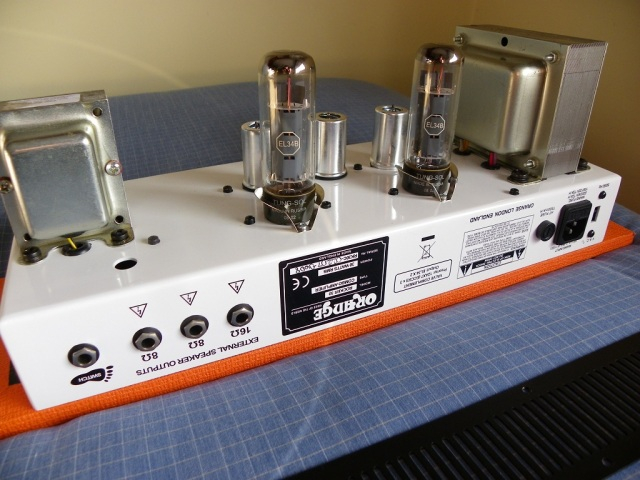

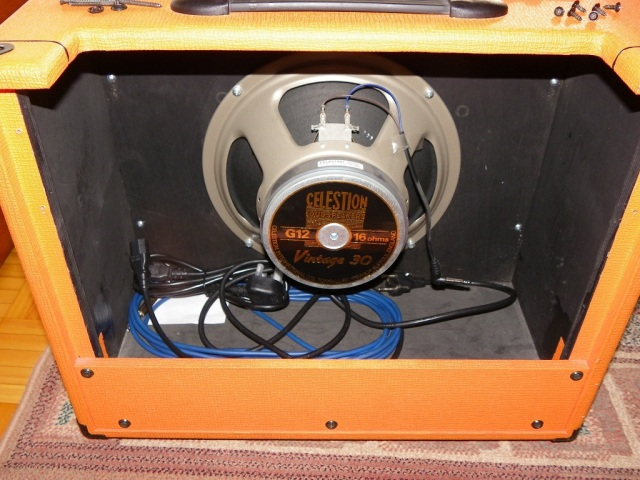

Estas son algunas fotos del combo desmontado:

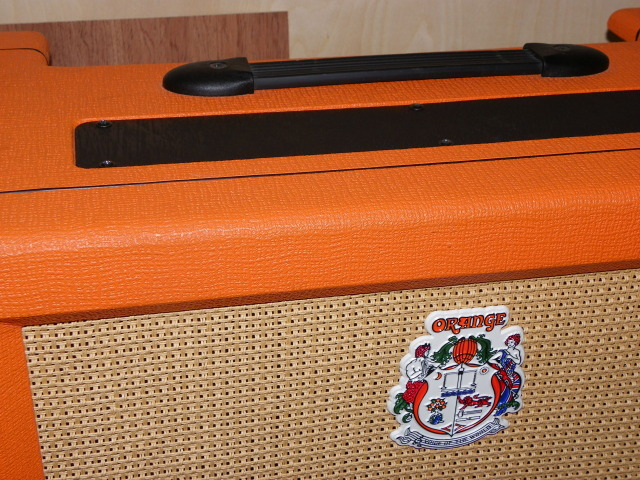

En la siguiente foto se puede que quité la rejilla superior y la placa del logo de Orange. El motivo es que las voy a colocar en el cabezal resultante:

http://atlanticvalley.bandcamp.com/
http://deepskytornado.bandcamp.com/

Subir
#2 por ezploz7 el 21/11/2012
que lindo ampli y que pena el tener que modificarlo, suerte con ese laburo che :)
Subir
1
#3 por Pepito Cricket el 21/11/2012
Ánimo con el proyecto, yo he hecho algo parecido con un Bugera BC30-212 por los mismos motivos (vibraciones) y además para transportarlo mejor ya que el combo pesa una barbaridad, .... al final he quedado muy contento con el resultado (por cierto este Bugera suena muy, muy bien).

Te sigo por aquí, me apunto a seguir el hilo.

Saludos.

No se si estoy en lo cierto, .... lo cierto es que estoy aquí, ... maneras de vivir.

Subir
1
#4 por mdomato el 29/11/2012
Estoy a la espera de recoger mañana el material que me llegó de Amptek con tolex, herrajes y chucherías varias pero hoy estuve dándole un poco de caña copiando la rejilla superior (que es mucho más jodido de lo que parece) en una tablilla con la fresadora y una fresa copiadora y también encolando la tapa superior a los laterales.

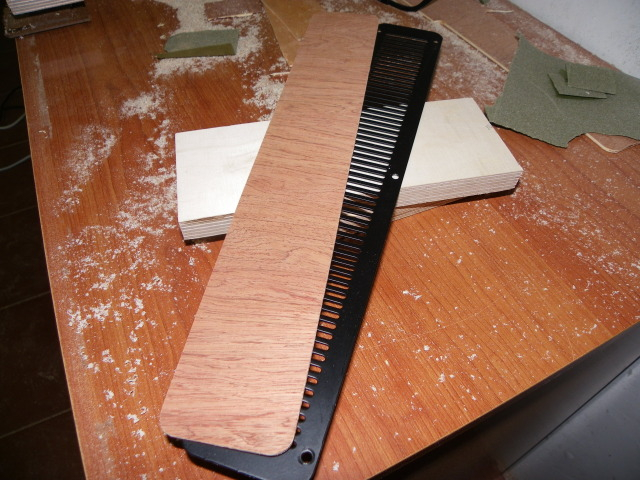

Rejilla copiada:

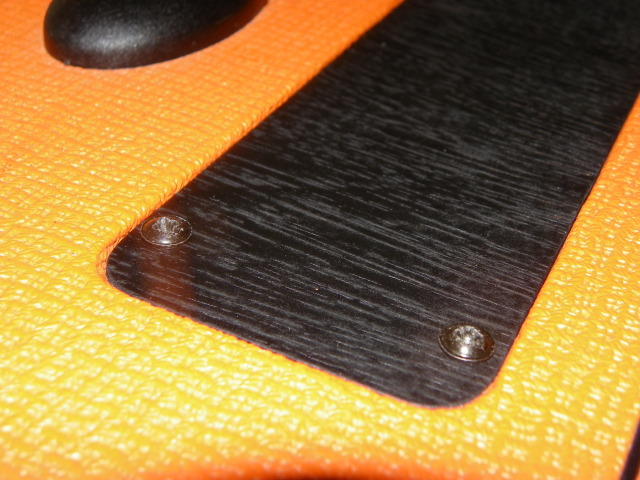

Tabla instalada y pintada de negro con spray:

Detalle:

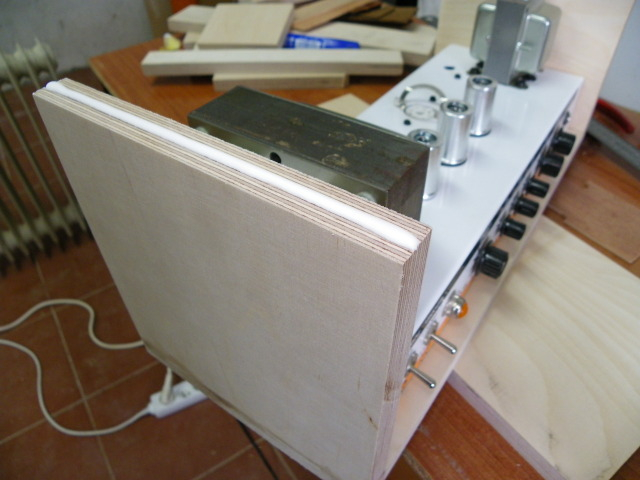

Encolando los laterales del cabezal a una de las tapas (ojito a la mesa de trabajo que me monté reciclando una mesa de ordenador vieja):

Mañana continuaré con la otra tapa y haré unos agujeros en la unión para meter unos espigos de madera encolados para reforzarla. Sé que tenía que haberlos metido antes de encolar pero tenía que hacerlo así al tener que utilizar el chasis del Orange como medida y además me aseguro de que los ángulos son rectos al 100% ya que no dispongo de la herramienta para encolar en ángulo.

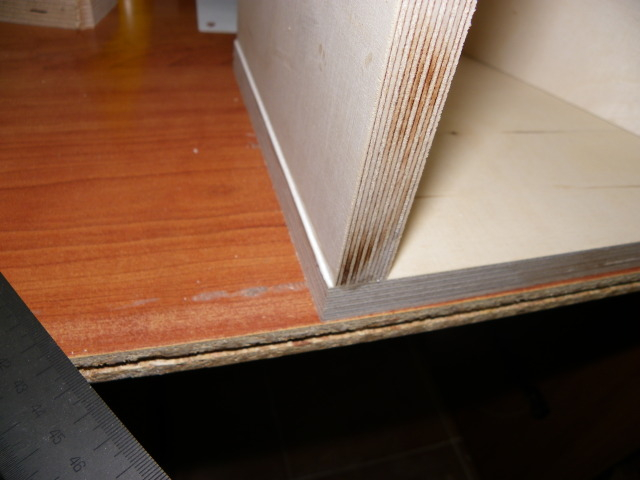

Dejé un pequeño borde ya que pedí una madera un poco más larga de lo necesario para tener márgen suficiente a la hora de calcular lo que me ocupará el tolex. Este borde lo fresaré con la fresa copiadora para que quede a paño con el lateral:

En breve más, pero no mejor porque es imposible.

http://atlanticvalley.bandcamp.com/
http://deepskytornado.bandcamp.com/

Subir
#5 por moonmark el 29/11/2012
me apunto!! vas bien !! :ok:

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#6 por Zamarripa el 30/11/2012
Quiero ver terminado esto!

Vamos...nadie te quiere!

Subir
#7 por francisco javito el 02/12/2012
Mola el hilo, yo me apunto
Subir
#8 por francisco javito el 02/12/2012
Por cierto lo forraras del mismo tapizado naranja o buscaras algo personalizado?
Subir
#9 por mdomato el 02/12/2012
Los últimos dos días estuve currando bastante y ya encolé toda la caja, fresé los bordes para redondearlos y la tapicé con el tolex. El próximo paso es atornillar las cantoneras, hacer el fontal y la parte de atrás.

No hace falta poner demasiada cola. Mucha cola podría hacer una unión un poco débil:

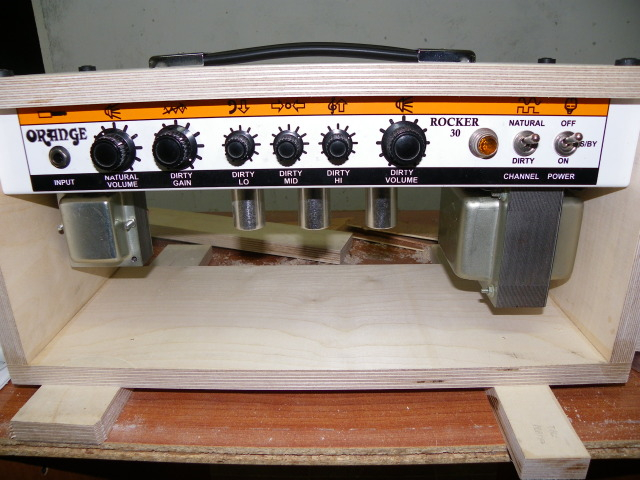

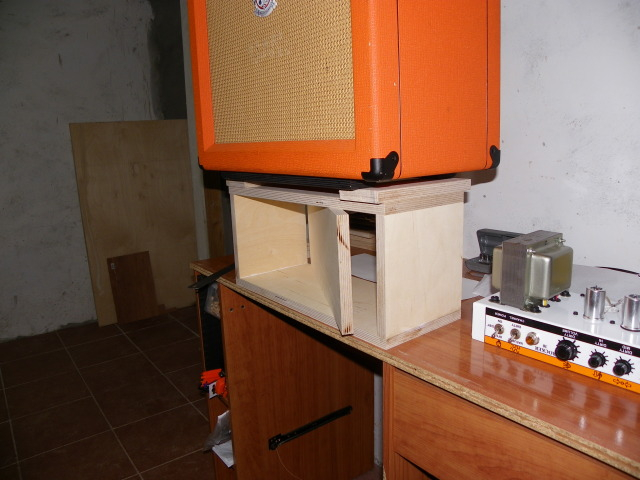

Comprobando que todo encaja:

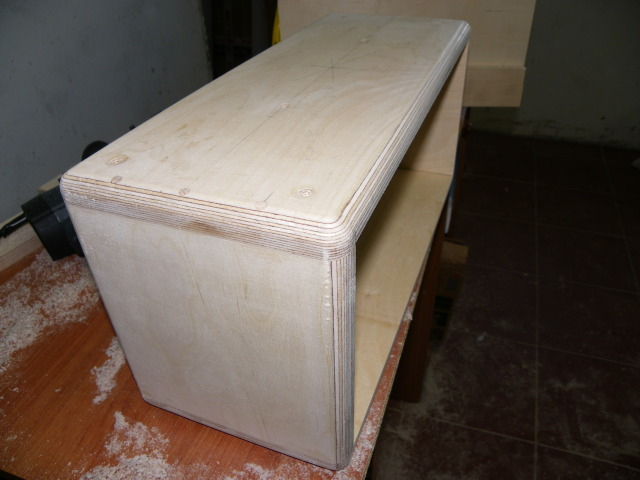

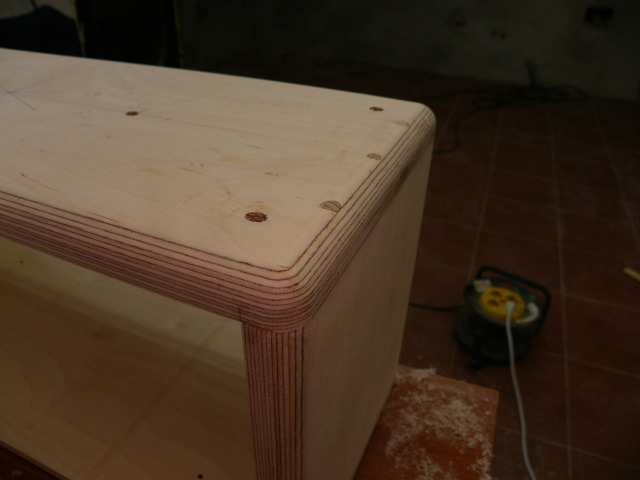

En estas fotos podéis ver los bordes ya fresados. Se podría hacer a mano, pero el resultado no sería tan "profesional" y podríais tardar siglos en acabar. Si nunca utilizásteis una fresadora, como era mi caso, es conveniente hacer pruebas en una tabla aparte. En estas fotos también se ven los espigos de madera que refuerzan la unión entre las piezas:

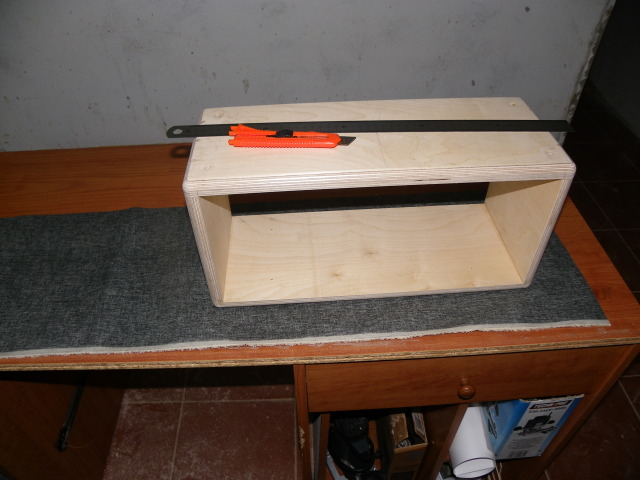

Tolex medido y recortado al tamaño necesario:

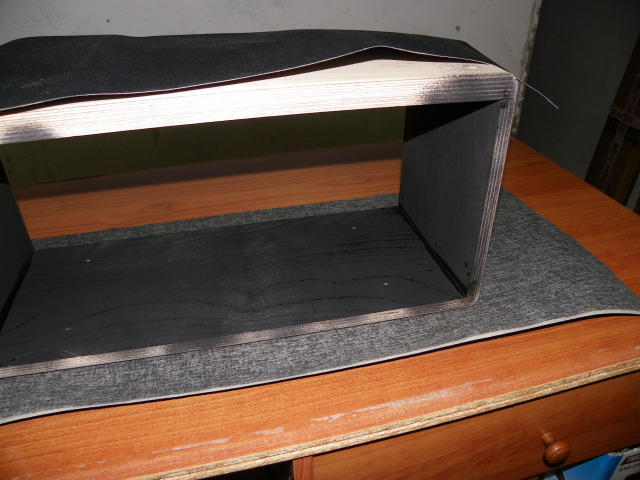

Pinté la caja de negro mate por dentro para que no haya brillos y si se ven las válvulas a través de la rejilla, que destaquen más. En las fotos el tolex parece azul oscuro, debe ser por el flash, pero os asguro que es negro. No me arriesgué a utilizar tolex naranja a juego con la pantalla porque no estaba seguro de poder conseguir el mismo tipo de naranaja y podría quedar un poco raro:

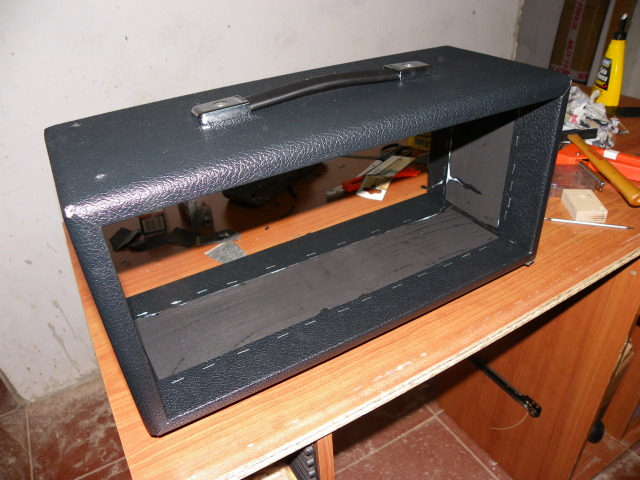

Aquí la caja ya está tapizada con el tolex. Aunque recomiendan utilizar pegamento de contacto, utilicé cola blanca y pega perfectamente. Diluí un poco la cola para la zona de los laterales y las tapas mientras que para los bordes empleé la cola blanca sin diluir ya que es una zona más conflictiva y se puede ver más afectada por golpes. Utilicé como un millón de grapas, para ello es necesario una grapadora para tapicería, la mía no es muy buena y tuve que rematar todas las grapas con el martillo:

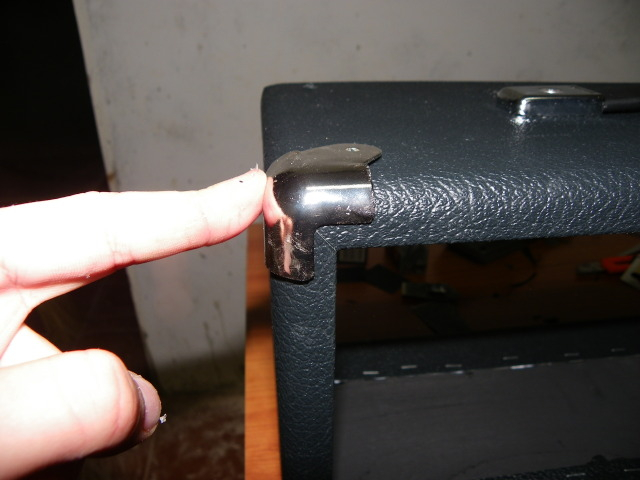

Fui aprendiendo sobre la marcha a poner el tolex, requiere precisión al cortar por lo que hay que ser muy cuidadoso. Las esquinas son la parte más difícil ya que al estar los bordes redondeados va a sobrar tolex suficiente como para que no te permita colocar bien las cantoneras, por lo que opté por cortar el sobrante ya que los agujeros en el tolex quedarán tapados (nótense los dedos llenos de cola blanca seca):


Esta semana subiré más fotos conforme vaya avanzando.

http://atlanticvalley.bandcamp.com/
http://deepskytornado.bandcamp.com/

Subir
1
#10 por francisco javito el 02/12/2012
:rock: Muy bien todo
Subir
#11 por knoxville-o el 02/12/2012
que pasada!! me encanta y me uno para ver el resultado final
Subir
#12 por mdomato el 03/12/2012

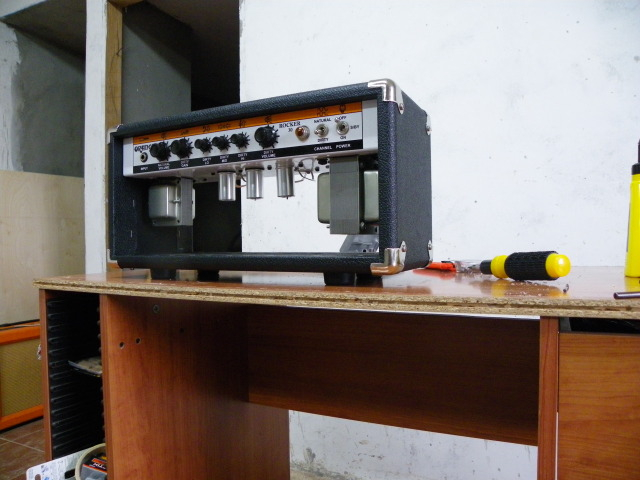

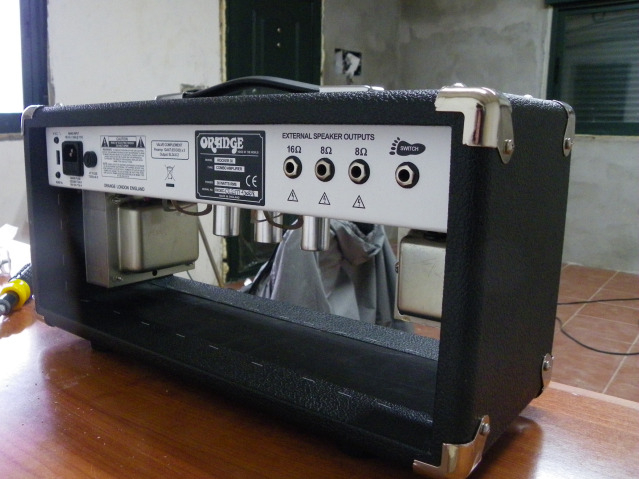

Cantoneras atornilladas y el cabezal dentro de la caja. Hice coincidir los tornillos que sujetan el cabezal con los agujeros superiores de las cantoneras.


http://atlanticvalley.bandcamp.com/
http://deepskytornado.bandcamp.com/

Subir
