Problemilla con mi Floyd rose

  • 1
#1 por hairmetal46 el 06/09/2012
Os cuento amigos.
Hace poco compré una kramer focus 2000 de 1985, pero me la dieron sin la palanca del floyd.

El caso es que estoy mirando, y no se que palanca debo comprar, porque en las palancas de floyd originales, vienen con una pieza pequeña de anclaje con rosca, que supuestamente se enrosca directamente con ello al cuerpo del puente.

Pero yo necesito una de las k las metes, y la palanca misma lleva una rosca mecanizada al final, y la metes dandole vueltas (lo intuyo por k en el agujero del floyd hay rosca al fondo.

Donde puedo conseguir una de esas, a que modelo de floyd corresponden? series 1000? 2000? original no, no?

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#2 por Karlson el 06/09/2012
La serie Focus no es americana, aunque en la chapa de unión con el mástil ponga USA, es Japonesa.
El floyd rose de rosca que comentas, pon alguna foto a ver... ¿pone "floyd rose"???
tienes mas datos aquí:
http://www.vintagekramer.com/focus.htm
----------------------------------------------------------
The Focus Series

In 1983, Kramer introduced the Japanese made Focus series. The Focus line was designed to be a cheaper alternative to the USA Models that Kramer was producing at the time. Most had original single or double-locking Floyd Rose systems and solid wood bodies. Tuners, pickups and electronics were of a cheaper variety than the USA Kramers. Also, there are subtle body differences that separate the Focuses from the USAs. These can be found on the Parts Page. Pickups on the earlier ones were Japanese made of an unknown type. Later, they were replaced by cheaper Duncans.
Subir
#3 por hairmetal46 el 06/09/2012
dadme unos minutos y pongo fotos :)

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#4 por hairmetal46 el 06/09/2012

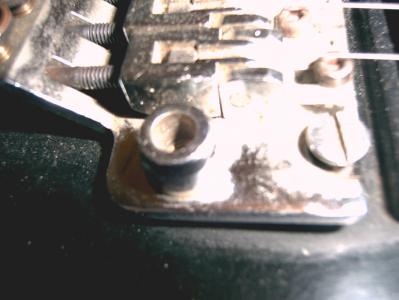

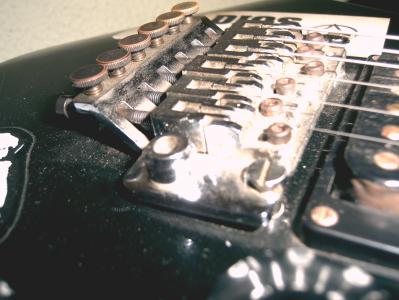

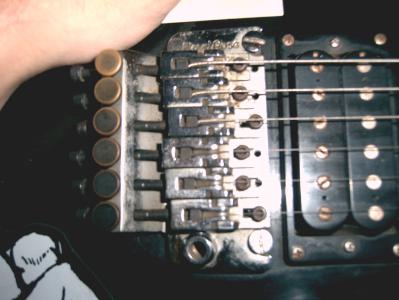

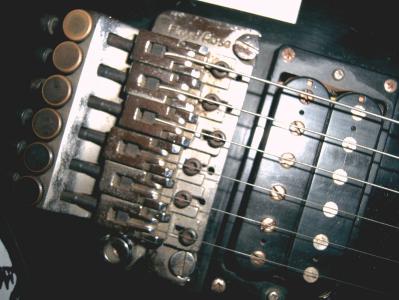

No se aprecia bien, pero al fondo del agujero, hay una rosca, para enroscar la palanca de un trémolo. (en la 1º foto, se ve el comienzo de la rosca al fondo del aujero)

La pieza redonda que hay a la boca del agujero, se rosca tambien hacia los lados, pero solo media vuelta a derecha ya izquierda, con eso se aprieta y afloja ligeramente, pero nada mas. A ver si sacais algo en claro.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#5 por strink el 06/09/2012
Compañero,lo tienes muy chungo para encontrar una palanca asi aunque hay otra solucion,aunque antesnecesito que heches una foto a la parte de atras del puente (por la tapa de atras de las cuerdas)
Subir
#6 por hairmetal46 el 06/09/2012
En el bloque de acero pone US PAT. 171 4 716 661(no son numeros exactos pero eran con ese orden y ese numero de cifras)
Archivos adjuntos:
BBCode:

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#7 por strink el 06/09/2012
Muy sencillo compañero: como ves,esta la tuerca que sujeta lo que es la rosca del la palanca,no?
Pues quitasela por completo y comprate esto:

http://www.musicstore.de/es_ES/ESP/Guitarras/Tremolos-y-Accesorios/Schaller-Floyd-Rose-Tremolo-Hebel-chrom-mit-Ueberwurfmutter/art-GIT0001186-022

Como ves,la palanca lleva ya otra rosca que es bastante facil de instalar,ya que esta es "universal" y asi si pierdes la palanca jamás te ocurrira nada :)
Subir
#8 por hairmetal46 el 06/09/2012
Lo que dices es... en la foto sale que hay una pieza (la de la rosca) encajada dentro de otra.
Tu dices de quitar la pieza de dentro, y comprar una palanca schaller con la pieza de dentro incluida? seguro que entrara ahí?

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#9 por strink el 06/09/2012
exacto,si te esperas 5minutillos yo se lo hago a la mia y lo ves :)
Subir
#10 por hairmetal46 el 06/09/2012
vale, muchas gracias tio :)
aqui espero :)

UN CORAZÓN GRANDE SE LLENA CON ALGO PEQUEÑO

Subir
#11 por strink el 06/09/2012
Perdon por tardar,pero he tenido que ir aporlas herramientas y demas
Ahora mismo subo las fotos y lo explico :)
Subir
#12 por strink el 06/09/2012
Bien,empecemos con este mini tutorial:

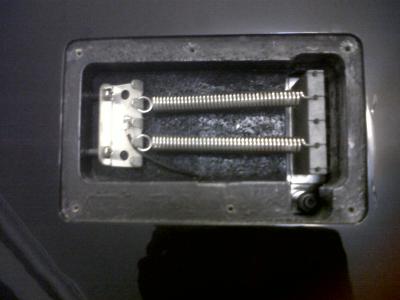

En la 1º foto se lamisma posicion de la foto que has subido,y lo que haremos será meter una llave allen (en otras guitarra sera con llave inglera pero por lo general,es asi)

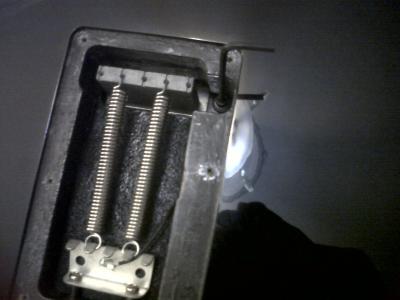

En la 2º,se ve como desenroscamos la pieza hasta sacarla (mientras,hay que sujetar la rosca que hay en el puente para poder desenroscar la pieza)

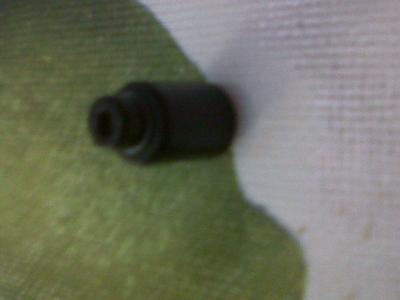

Ahora,en la 3º foto se ve la pieza que sacaremos de la parte interior de la guitarra

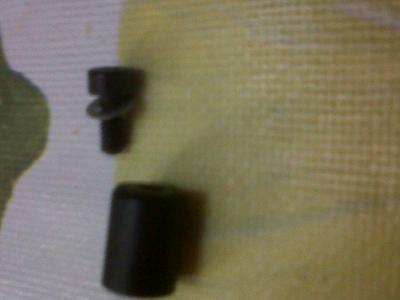

Ya en la 4º se ve que esa pieza esta compuesta de un tornillo y un tubito de metal
En la 5ª se ve la rosca ya extraida tambien

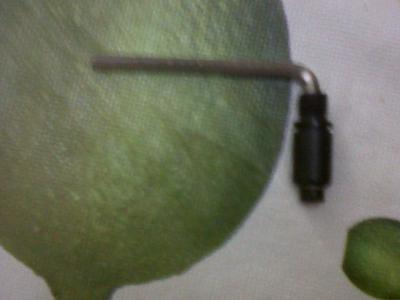

En la 6º foto es como te vendria la palanca (la llave allen hace como de la palanca) y bueno,debemos de desenroscar la pieza (es decir,separar la parte exterior e interior)

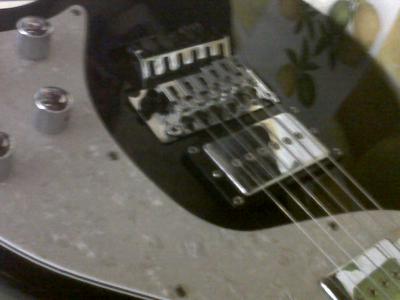

Como vemos en la 7ª foto,pondremos la parte exterior ya a la guitarra y la pondremos de canto para que no se caiga ninguna pieza
Y finalmente,metemos la pieza interior al puente,enroscamos con fuerza (siempre sujetando la otra parte para que agarre) y voilá!
Recomendaciones: cada X tiempo,revisa ya esta pieza y aprietala para que nunca baile y asi la palanca se quede firme :)
Espero haberte ayudado!,si tienes alguna duda, dimelo :)
Archivos adjuntos:
puente 1.jpg
BBCode:
puente 2.jpg
BBCode:
puente 3.jpg
BBCode:
puente 4.jpg
BBCode:
puente 5.jpg
BBCode:
puente 6.jpg
BBCode:
puente 7.jpg
BBCode:
puente 8.jpg
BBCode:
Subir
