Previo para humbuker EMG 81, convierte tu pasiva en activa

#61 por Dr.Maligno Tech el 07/11/2011
yamifrankc escribió:
como se hace para conectarlo a las pastillas el selector y a los potenciometros?


este circuito necesita cambio de potes, por unos de 25k, y se intercala entre las pastillas y los potes, luego al selector, y de ahi a la salida de jack

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#62 por chacarock el 08/11/2011
gracias rast... ?
dr maligno, me confundi, cambiaste de nick?
saludos
Subir
#63 por Dr.Maligno Tech el 08/11/2011
Si, cambie el Nick, pero siguo siendo rasta.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#64 por d_mdm el 09/11/2011
Excelente trabajo Dr.!!
Investigando he econtrado posts tuyos en inglés y todo!! jajajajaja
Un esquemita o algo de la conexión de los cables al circuito y a los potes no tendrás, no??
Es lo único que me faltaría para embarcarme en este proyecto que has empezado!!

Enhorabuena!
Subir
#65 por Dr.Maligno Tech el 09/11/2011
El esquema esta al principio del post, solo falta n pote de 25k al final como divisor de tensión. Bien fácil.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#66 por d_mdm el 09/11/2011
Ooooops, perdona, he vuelto a mirar el esquema de "baja" y ahí está la respuesta! :)
Lo había mirado unas cuantas veces pero no lo veía claro... a la enésima va la vencida!

Ale, ya he visto de nuevo tus fotos y puedo decir que.... "ya sé kunfu"!!

Gracias por el aporte!!!!
Subir
#67 por yamifrankc el 09/11/2011
Entonces esto quedaria algo mas o menos asi?

El potenciometro seria el de volumen, cierto?

Aun tengo otra duda, la bateria se esta usando siempre
O hay alguna forma de desactivar el circuito para cuando no se este usando?
Gracias!
Subir
#68 por d_mdm el 09/11/2011
Cuando quites el jack ya no se utiliza.
La cuestión es que hace falta cambiar el jack por uno stereo también, de esa forma una de los contactos va a ser el que conecte/desconecte, como en las EMG's de verdad.
xD
Subir
#69 por yamifrankc el 09/11/2011
Oh y como se hace eso? o.o
Subir
#70 por d_mdm el 09/11/2011
Ops!!! Lo de transformar las pastillas no lo he hecho, pero conectar las EMG si, que las tres guitarras que utilizo llevan las tres!

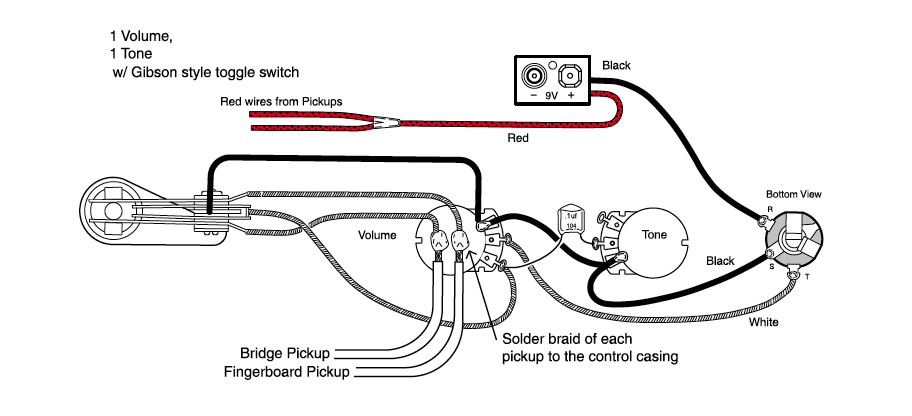

Este es el cableado más simple de las EMG's_
Con un poti de volumen y uno de tono.
Potis de 25K, y el condensador de 0.1uf
Subir
1
#71 por yamifrankc el 09/11/2011
Gracias!
Entonces segun entiendo los cables rojos que estan ahi son los amarillos que yo he puesto en mi dibujo? los que salen del circuito.
Ocupare que mi cable de guitarra sea estero para que funcione? D:
Subir
#72 por d_mdm el 09/11/2011
Nop, los rojos son los que van a los 9V del circuito.
Los amarillos tuyos son los que irian hacia el selector (los cables de las emg llevan la masa que va soldada al poti y por dentro el cable con la señal, que en este caso va al selector).
Subir
