persiste el ruido de masa

#1 por mohicano62 el 09/01/2011
Tengo una telecaster tipo vintage 52 en butterschot con toda la electrónica de calidad, pastilla del brazo Tonnerider vintage
apantallada a la cera, cableado vintage forrado en tela potenciometros cts condensador paper oil de 0,47 mfr La pastilla del puente es una fender vintage 52 en fin que no debería de oirse nada de nada, me ha llegado a desesperar tanto el ruidito que he llegado a apantallar y todo,cosa que no debería hacer falta en esta guitarra. He revisado las soldaduras
y parece que estan bien.pondre fotos para ver si observaís algo raro. He pensado sí habrá demasiado cable enrrollado y quizas haya que acortarlo un poco, no se :no_lo_se:

http://www.rosmancustom.com/

Subir
#2 por T-TOPS el 09/01/2011
eso es lo que ocurre en las guitarras con pastillas single coil
Subir
#3 por mohicano62 el 10/01/2011
Tengo otra telecaster con pastillas fender single coil que ni siquiera está apantallada
y no hace nada de ruido y estoy usando por supuesto el mismo amplificador y cables.

http://www.rosmancustom.com/

Subir
#4 por frasco el 10/01/2011
Yo en estos casos siempre hago la misma prueba:

Cableo directo la pastilla en teoría problermatica y la masa del puente al jack y pruebo.
Si sigue sonando ruido... descarto cualquier problema de la guitarra: es la pastilla.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#5 por tecladista! el 10/01/2011
Hola, me uno al hilo, tengo un problema de ruido similar, compré una Squier Obey Graphic, por cierto está super bien, y el sonido muy strato, me encanta! , pero hace mucho ruido, el cual incrementa al tocar las cuerdas y disminuye si con la mano derecha toco algún tornillo que va a tierra. Ayer decidí abrir la parte de la electrónica que va detrás, ya que este modelo no tiene golpeador, los huecos para las pastillas están justos en configuración HSS. El ruido es mas fuerte en frecuencias agudas, que igualmente disminuye al mover los potenciómetros de tono hasta dejar el sonido opaco.

Bien, me di cuenta que la guitarra ya tiene de por si un apantallado que es como una pasta metálica negra que cubre toda la cabina de la electrónica, y que la tapadera tiene un papel metálico. descubrí que el cable que va a la parte de los muelles no está conectado directamente a tierra, hice la prueba con un cable y uniendo la sección de muelles a tierra el ruido desaparece prácticamente por completo. No puedo ver hacia donde va el cable que viene conectado a la base de los muelles, creo que va directo a la pastilla del mástil.

Con esto se supone el ruido desaparece, pero he cometido un error por alguna parte, ya que el cambio entre la pastilla de mástil y mástil + centro, ya no responde, he perdido el sonido de la pastilla de mástil sola... incluso al dejar la electrónica como venía.. a lo mejor al tocar algo por ahí arruiné eso.. comprobé que el pote si funciona bien al conectar directo.. es decir, el pote está bien, pero me estoy frustrando ya que he perdido por el momento el timbre que mas me gusta para practicar escalas en limpio :(

Otra cosa, noté que ahora al tener seleccionado el pote de puente ó puente + centro (que suenan iguales ahora :s ) el tono también cambia con el knob de tono de la pastilla de centro... no se que hice, pero la verdad no he desconectado nada, por lo menos intencionalmente. Hay alguna sugerencia para lo que le pasa a mi guitarra?

PD: Perdón por la ignorancia.. para que sirve una cosa ahí conectada en la electrónica que es como una pastillita roja, es una resistencia ? ó que hace eso por ahí ? está conectada si no me equivoco entre los tierras de los dos potenciómetros de tono.. condensador de tono ?

gracias de antemano, he aprendido muchísimo en este foro y no dudo que esto que me está pasando va a ser una buena experiencia.. por cierto anoche antes de maltratar la electrónica de la guitarra le puse cuerdas nuevas con otro calibre .009 al .046 y pude entonarla y ajustar el puente perfectamente, me gusta mucho como ha quedado. Gracias al foro! que aquí he aprendido y me he animado a hacer esto.

Saludos desde Centro América :D

Soy pianista, lo acepto, pero amo mis Strats!!! :D :fumeta: (No fumo, pero está cool el avatar) :mrgreen:

Subir
#6 por mohicano62 el 11/01/2011
tecladista escribió:
Hola, me uno al hilo, tengo un problema de ruido similar, compré una Squier Obey Graphic, por cierto está super bien, y el sonido muy strato, me encanta! , pero hace mucho ruido, el cual incrementa al tocar las cuerdas y disminuye si con la mano derecha toco algún tornillo que va a tierra. Ayer decidí abrir la parte de la electrónica que va detrás, ya que este modelo no tiene golpeador, los huecos para las pastillas están justos en configuración HSS. El ruido es mas fuerte en frecuencias agudas, que igualmente disminuye al mover los potenciómetros de tono hasta dejar el sonido opaco.

Bien, me di cuenta que la guitarra ya tiene de por si un apantallado que es como una pasta metálica negra que cubre toda la cabina de la electrónica, y que la tapadera tiene un papel metálico. descubrí que el cable que va a la parte de los muelles no está conectado directamente a tierra, hice la prueba con un cable y uniendo la sección de muelles a tierra el ruido desaparece prácticamente por completo. No puedo ver hacia donde va el cable que viene conectado a la base de los muelles, creo que va directo a la pastilla del mástil.

Con esto se supone el ruido desaparece, pero he cometido un error por alguna parte, ya que el cambio entre la pastilla de mástil y mástil + centro, ya no responde, he perdido el sonido de la pastilla de mástil sola... incluso al dejar la electrónica como venía.. a lo mejor al tocar algo por ahí arruiné eso.. comprobé que el pote si funciona bien al conectar directo.. es decir, el pote está bien, pero me estoy frustrando ya que he perdido por el momento el timbre que mas me gusta para practicar escalas en limpio :(

Otra cosa, noté que ahora al tener seleccionado el pote de puente ó puente + centro (que suenan iguales ahora :s ) el tono también cambia con el knob de tono de la pastilla de centro... no se que hice, pero la verdad no he desconectado nada, por lo menos intencionalmente. Hay alguna sugerencia para lo que le pasa a mi guitarra?

PD: Perdón por la ignorancia.. para que sirve una cosa ahí conectada en la electrónica que es como una pastillita roja, es una resistencia ? ó que hace eso por ahí ? está conectada si no me equivoco entre los tierras de los dos potenciómetros de tono.. condensador de tono ?

gracias de antemano, he aprendido muchísimo en este foro y no dudo que esto que me está pasando va a ser una buena experiencia.. por cierto anoche antes de maltratar la electrónica de la guitarra le puse cuerdas nuevas con otro calibre .009 al .046 y pude entonarla y ajustar el puente perfectamente, me gusta mucho como ha quedado. Gracias al foro! que aquí he aprendido y me he animado a hacer esto.

Saludos desde Centro América :D


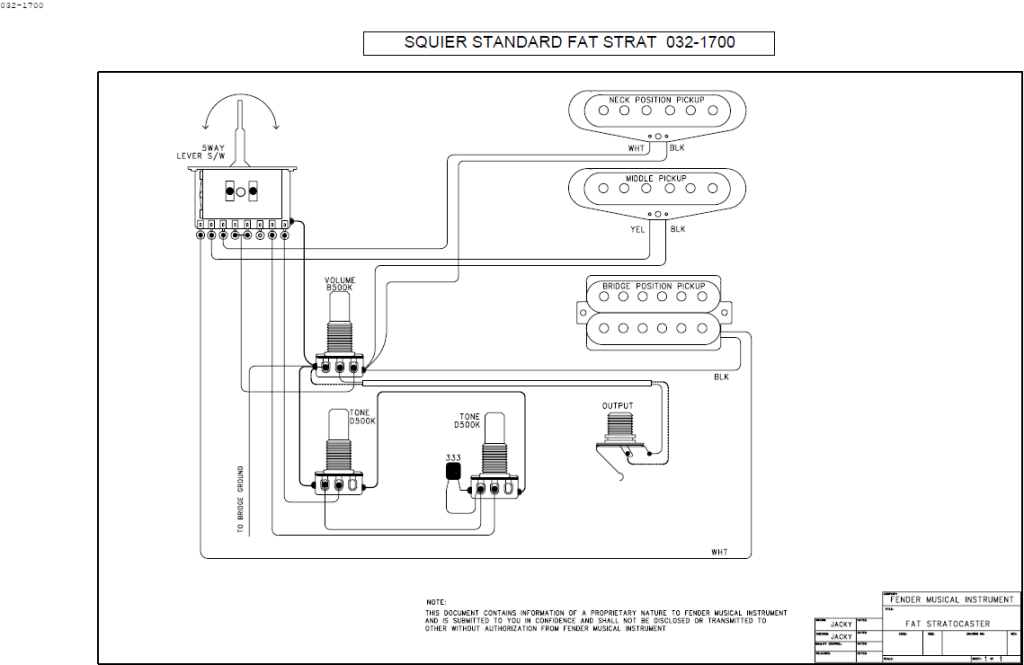

Repasa el esquema de tu guitarra es una HSS,asegurate que la masa del puente está bien soldada ( por detras) el resto de las masas al pote del volumen. adjunto esquema.101514d2c1b82c508e.jpg

http://www.rosmancustom.com/

Subir
#7 por tecladista! el 11/01/2011
Muchas gracias amigo moicano62, me ha servido mucho esto. Tengo que comentar que encontré un cable suelto, que va desde el tierra del potenciómetro de tono de mástil al tierra del potenciómetro de volúmen. Por cierto la gráfica de arriba es muy parecida, pero el sistema de mi guitarra es de dos tonos y un volumen. Ambos potenciómetros de 500 mA.

Hay algo importante, es que antes de meterme a eso le puse un poco de limpiador de contactos al potenciómetro de volumen, no se si eso habría afectado, pero descubrí luego que el seleccionador de pastillas era el que estaba fallando, de pronto se arregló y me di cuenta que había un falso contacto en la selección del tono de mástil y al mover la palanquita algunas veces se fue arreglando, en este momento funciona. Pero ha quedado un ruido como de corto circuito cada vez que selecciono una posición nueva de las pastillas.

Por cierto el tierra de la pastilla de mástil si estaba bien soldada en la masa de los muelles, lo que no comprendo es si esa masa debe ir conectada a otra toma de tierra... por que al interconectar con un cable extra la masa de muelles con el tierra de algún potenciómetro ó con es cuando el ruido cesa. Deben ir los muelles conectados a tierra del circuito también ? (aparte del tierra de la pastilla claro)

Así ha quedado ahora, la variable es el tierra que viene de la pastilla de mástil.. yo la uní al tierra del circuito y orginalmente va solo a los muelles que no están conectados con otra cosa.

Gracias de antemano!

Saludos

Soy pianista, lo acepto, pero amo mis Strats!!! :D :fumeta: (No fumo, pero está cool el avatar) :mrgreen:

Subir
#8 por mohicano62 el 11/01/2011
frasco escribió:
Yo en estos casos siempre hago la misma prueba:

Cableo directo la pastilla en teoría problermatica y la masa del puente al jack y pruebo.
Si sigue sonando ruido... descarto cualquier problema de la guitarra: es la pastilla.

:saludo:


Gracias Frasco, he hecho la prueba del jack y es cierto era la pastilla del brazo. la vuelto a soldar al selector y tambien he revisado las masas y la cosa a mejorado muchisimo
gracias compañero. En junio voy pa Malaga si te hace una rubia fresquita, cuenta conmigo ( no la rubia fresquita no soy yo ) me referia a estas :brindis:
---------------------------------
tecladista escribió:
Muchas gracias amigo moicano62, me ha servido mucho esto. Tengo que comentar que encontré un cable suelto, que va desde el tierra del potenciómetro de tono de mástil al tierra del potenciómetro de volúmen. Por cierto la gráfica de arriba es muy parecida, pero el sistema de mi guitarra es de dos tonos y un volumen. Ambos potenciómetros de 500 mA.

Hay algo importante, es que antes de meterme a eso le puse un poco de limpiador de contactos al potenciómetro de volumen, no se si eso habría afectado, pero descubrí luego que el seleccionador de pastillas era el que estaba fallando, de pronto se arregló y me di cuenta que había un falso contacto en la selección del tono de mástil y al mover la palanquita algunas veces se fue arreglando, en este momento funciona. Pero ha quedado un ruido como de corto circuito cada vez que selecciono una posición nueva de las pastillas.

Por cierto el tierra de la pastilla de mástil si estaba bien soldada en la masa de los muelles, lo que no comprendo es si esa masa debe ir conectada a otra toma de tierra... por que al interconectar con un cable extra la masa de muelles con el tierra de algún potenciómetro ó con es cuando el ruido cesa. Deben ir los muelles conectados a tierra del circuito también ? (aparte del tierra de la pastilla claro)

Así ha quedado ahora, la variable es el tierra que viene de la pastilla de mástil.. yo la uní al tierra del circuito y orginalmente va solo a los muelles que no están conectados con otra cosa.
http://img.photobucket.com/albums/v631/uv7bk/Wiring%20Diagrams/SquireHSSstratwiring.png

Gracias de antemano!

Saludos


Ese cable que sale de los resortes es tambien masa y deberia de ir soldado al chasis del pote del volumen. chiao

:saludo:

http://www.rosmancustom.com/

Subir
#9 por mohicano62 el 11/01/2011
tecladista: ese cable de los resrtes tambien es masa y debería de ir soldado al chasis del pote de volumen. chiao:saludo:

http://www.rosmancustom.com/

Subir
#10 por tecladista! el 11/01/2011
moicano62 escribió:
tecladista: ese cable de los resrtes tambien es masa y debería de ir soldado al chasis del pote de volumen. chiao:saludo:


A pues entonces descubrimos el problema, por que no estaba conectado a tierra del circuito, solamente a la pastilla... buena honda :aplausos: :si:

Soy pianista, lo acepto, pero amo mis Strats!!! :D :fumeta: (No fumo, pero está cool el avatar) :mrgreen:

Subir
#11 por mohicano62 el 12/01/2011
frasco escribió:
Yo en estos casos siempre hago la misma prueba:

Cableo directo la pastilla en teoría problermatica y la masa del puente al jack y pruebo.
Si sigue sonando ruido... descarto cualquier problema de la guitarra: es la pastilla.

:saludo:


gracias frasco por la ayuda,he hecho lo que me aconsejastes y problema resuelto. El problema estaba en la pasti del brazo
al conectar en la pata del selector, nuevas soldaduras y listo
tambien volví a soldar las masas al chasis del pote "et voila"
queda un pequeño hummm que se acentua cuando subo el volumen de mi BH5H pero creo que es más bien del ampli, quizas una valvula de mejor calidad ?? tu que crees ?

En Junio voy pa Malaga , sí te paran por la calle y te dan un abrazo no te preocupes, no soy el cobrador del frac, tan solo un compi agradecido.:brindis:

http://www.rosmancustom.com/

Subir
#12 por nicolas el 15/07/2015
hola!! jeje tengo un problema similar.. le quiero poner un mic humbucker a una criolla pero hace un ruido a masa impresionante.. le saqué todos los cables y efectivamente es la masa.. porque toco los cables que son masa y apoyo el pié descalzo en el suelo y el ruido desaparece ! alguien me podria dar una solución? gracias xD
Subir
