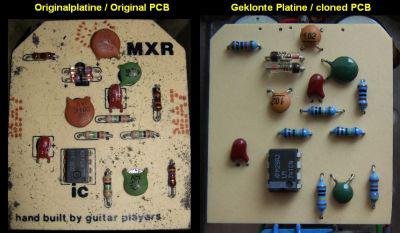

mxr distortion +

#1 por Raul Ville Q Hancco el 31/01/2014
Hola ....

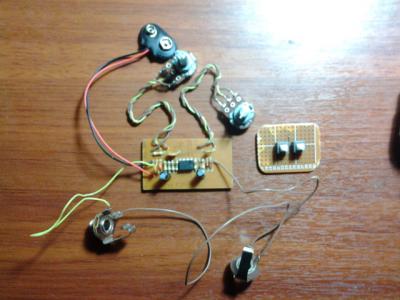

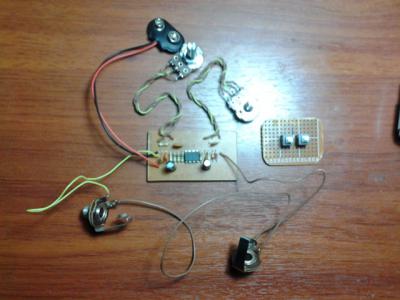

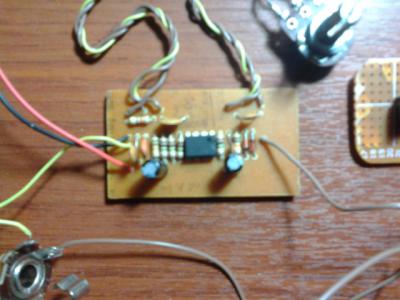

Descarge de la pag de tonepad este pcb pero no se como conectar los jack hice mi mejor intento , pero al final no funca ... espero me puedan ayudar ... y haber si me dicen como debo conectar un 3pdt

Muchas Gracias
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#2 por godsavemetal el 01/02/2014
Claro que no te va a funcionar; no has conectado la masa del IN y OUT a la masa en el PCB!!!! chékalo y me cuentas!! por si no sabes la masa es negativo; porqué usas el broche?? vas a probarlo con batería???
Subir
#3 por godsavemetal el 01/02/2014
A versh, si has leido mis lays; acá ta por millonésima vez el coneccionado como pa que pruebes; sin 3pdt!!!
Archivos adjuntos:
LAY GGG EXTERNAL CONECTIONS.jpg
BBCode:
Subir
#4 por GEORGE7196 el 22/06/2014

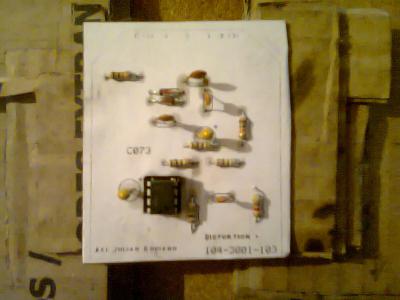

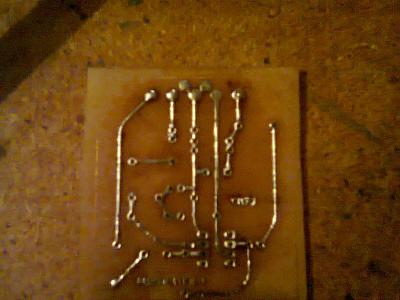

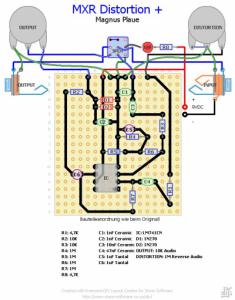

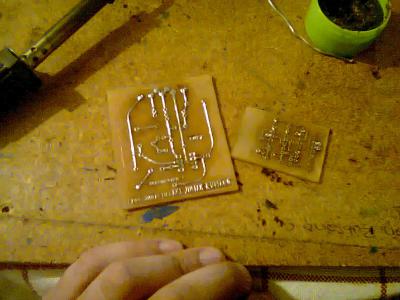

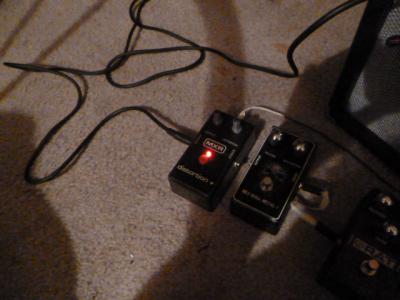

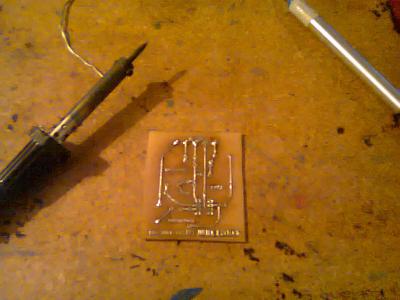

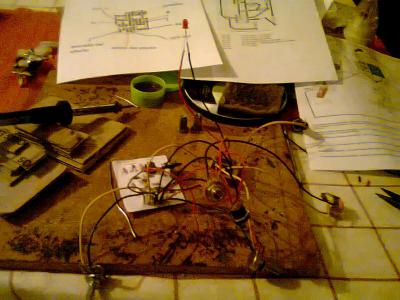

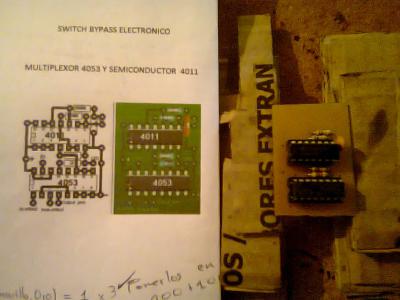

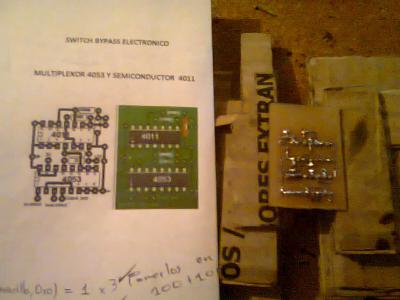

Buenas noches a los interesados en construir este circuito..... yo lo hice y me sonó de una..... lo tengo con true bypass electronico pero pronto lo pondré con true bypass metalico y botones imponentes...... lo inicie así:

ahhhh y empujado con un overdrive.... suena de lujo y te deja sin tímpanos....

disfrútenlo principiantes novatos como yo....

LINK VIDEO: http://youtu.be/rHM0JGSb_uA.

https://www.youtube.com/watch?v=rHM0JGSb_uA&feature=youtu.be
Archivos adjuntos:
BBCode:

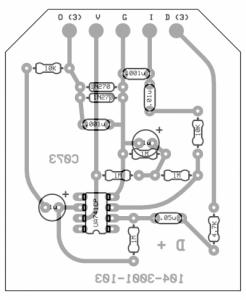

MXR distortion plus LAYOUT para imprimir.jpg
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

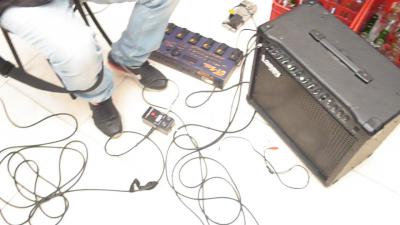

DIST +..JPG
BBCode:

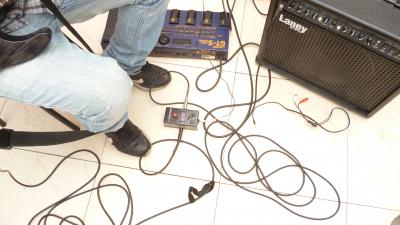

DIST +.JPG
BBCode:

GEORGE7196

Subir

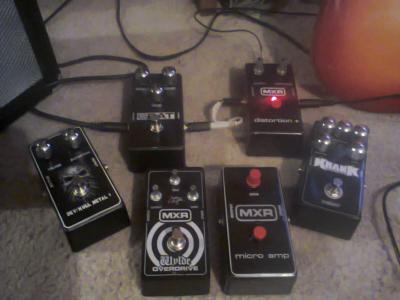

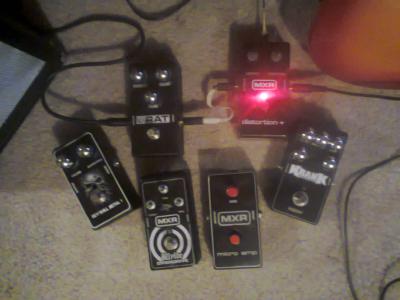

#5 por godsavemetal el 22/06/2014

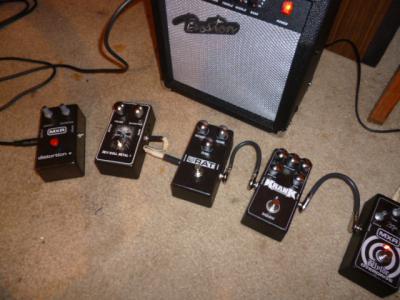

Ese GEORGE buena tu set de distos y over!!!! el D+ es histórico, me encanta cuando tiene clipping asimétrico con germanios 1N34A de 3 a 1 es excelente, más actual pruébenlo!
Subir
