Mod Loop Fx para Mesa Boogie Dual Rectifier

#1 por stgabriel el 01/09/2015
Hola a todos.

He buscado en este y otros foros información en español sobre cómo hacer el famoso Mod para el Loop de efectos para modificarlo de paralelo a serie. Solo vi información sobre cómo hacerlo con el Single Rectifier. Yo tengo el Dual y es un poco diferente.

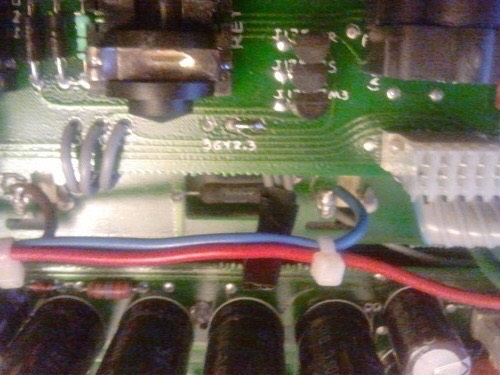

Antes de la Modificación.

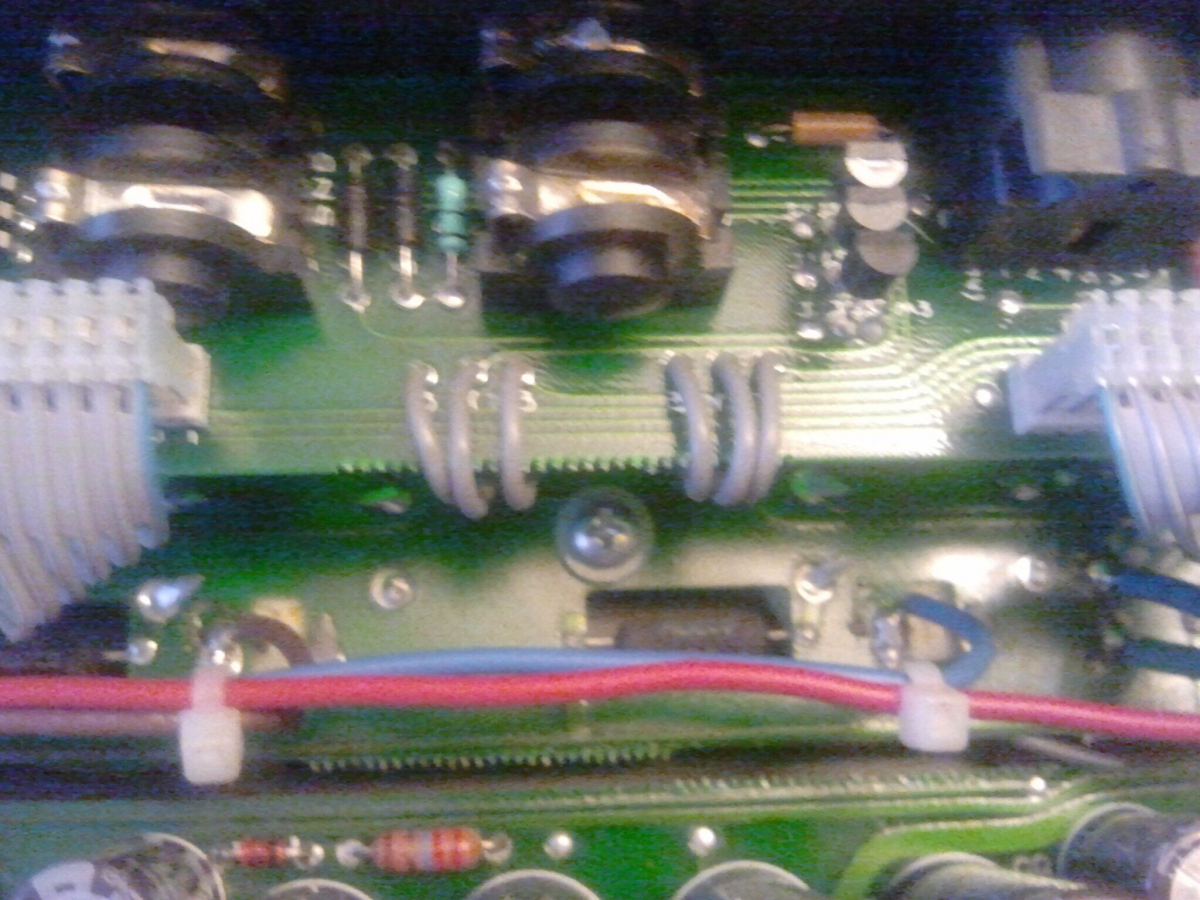

Después de la Modificación.

En el fondo consiste en desconectar los tres cables que van al potenciometro del Loop.
Aislar los tres cables y hacer un puente entre la conexión del al medio y la derecha. (36Y2.3)
Y eso es todo.

Alguien lo a hecho? Les ha presentado algún problema? Se a visto afectado la opción FX del BigFoot?

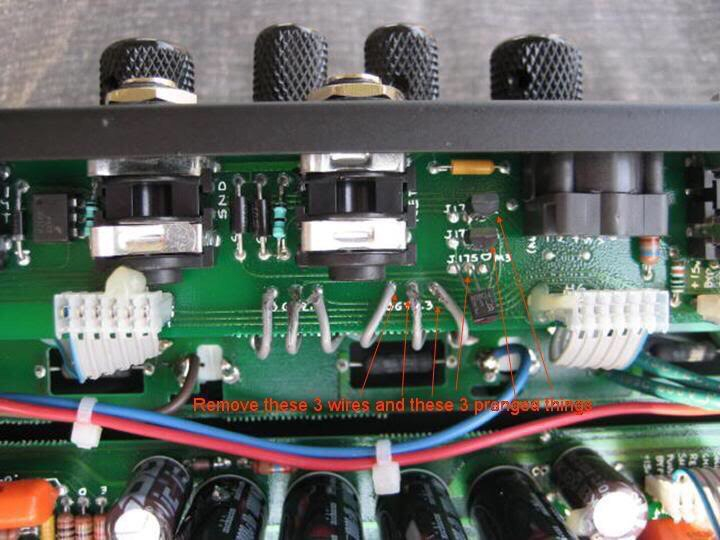

La otra modificación es prácticamente la misma pero aparte de lo descrito en el primer método se deben remover también los 3 transistores que son para habilitar y deshabilitar el envío y retorno.

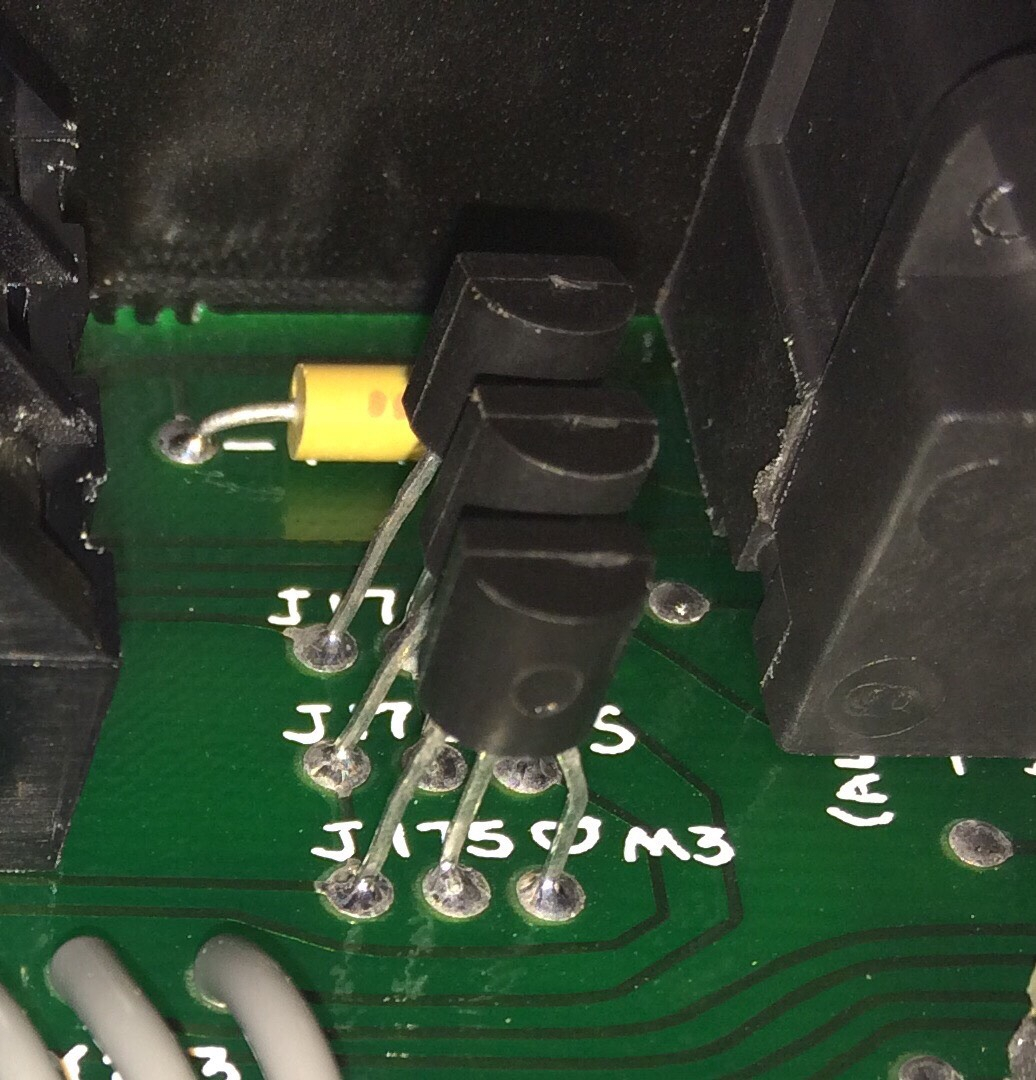

Antes de la Modificación

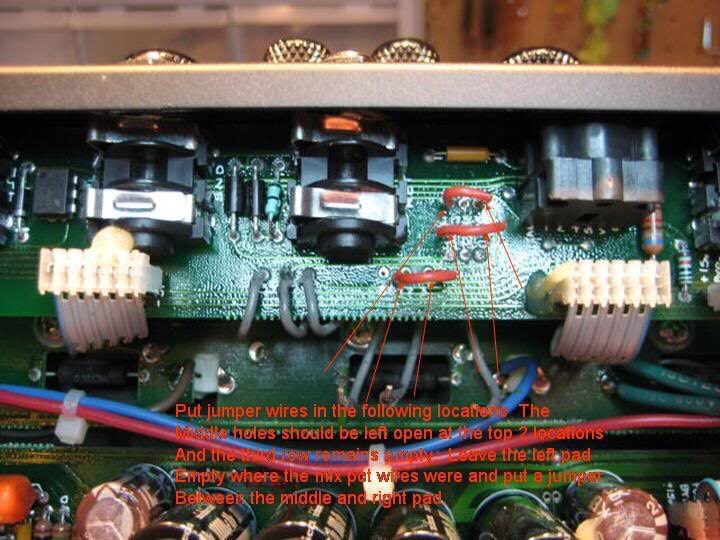

Después de la Modificación

Hacer puente entre los dos primeros dejando el último J1750 M3 sin ningún tipo de contacto.

Pero por otra parte recomiendan no sacar este transistor (J1750 M3) ya que no es parte del bucle del circuito sino que es parte del canal de conmutación.

Espero me puedan orientar.

Saludos

Fuentes:
https://warpedmusician.wordpress.com/2015/07/31/alternative-modification-for-dual-rectifier-loop/#more-312
http://forum.grailtone.com/viewtopic.php?f=24&t=36840&hilit=rectifier+loop

Les Paul Custom Black Beauty (Very Soon)
Les Paul Custom Alpine White
Jackson RR-1 USA Select
Soldano Avenger 100w
Gabinete Soldano 2x12 Eminence Legend

Subir
#2 por Ted Stinson el 01/09/2015
My Spanish is terrible, please use Google Interpretar. I run warpedmusician. The jfets do not have to be removed. If the loop is in bypass or on, the Bigfoot "loop" will not do anything. If the loop is set to ftsw, turning off the loop on the Bigfoot will kill the sound, it becomes a mute. The other option is fine, too. It just isn't completely necessary, unless you don't want the loop to switch at all or you don't want the jfets in the signal path. Thanks.
Subir
#3 por stgabriel el 01/09/2015
Thanks Ted for take your time, login and finally clarify some doubts. I'll make those changes just the way you did.

Regards.

Les Paul Custom Black Beauty (Very Soon)
Les Paul Custom Alpine White
Jackson RR-1 USA Select
Soldano Avenger 100w
Gabinete Soldano 2x12 Eminence Legend

Subir
#4 por Ted Stinson el 13/09/2015
¿Cómo te gusta? Mina se mejoró .
Subir
#5 por putifer el 15/05/2016
Pues yo he aplicado tanto la primera version (solo modificando las soldaduras del potenciometro de mezcla), como la segunda, aplicando los cambios sobre los transistores. El resultado en ambos casos ha sido malo, ya que no se consigue suprimir ese 10% de señal que pasa directa sin ir por el loop.

Para la prueba he conectado un pedal de afinación al loop, lo he muteado, y se puede apreciar una cierta cantidad de señal que pasa igualmente por el loop, es decir, que con este Mod no se consigue transformarlo en paralelo.....

Espero que le sirva de ayuda al siguiente.

por mi parte seguiré investigando.
