Micro ampli full tubos (1/2 Watts)


Muchos hemos visto un micro amplificador a valvulas pensando que bueno seria construir uno de esos ... pero luego de un tiempo al pensar en conseguirse los transformadores y valvulas extrañas y todas esa complicaciones terminas descartando la idea.

Hoy vamos a presentar un proyecto "Full valvulas" "Single Ended", que usa valvulas comunes y transformadores que se pueden encontrar en cualquier lugar.


Valvulas:

El proyecto es bastante simple, tampoco es algo muy costoso y como dije al principio vamos a usar valvulas 12ax7 (pueden ser cualquiera de la familia 12au7, 12at7 etc). Hay varios proyectos que recomiendan la 12au7 pero yo encuentro que ese modelo esta sobre valorado y se pueden obtener mejores resultados con incluso las 12at7

Transformadores:

Vamos usar dos transformadores, uno para alimentar el circuito y otro como transformador de salida (audio). Como dije usaremos transformadores comunes que podemos encontrar en casi cualquier lugar. Nada de mandar a construir transformadores especiales o importar. De todos modos al final del proyecto voy a escribir algún apéndice donde explique en profundidad este punto y las alternativas posibles.

Como transformador de poder vamos a usar un transformador de 24V 1 amp. (o de 12+12 como en mi caso).

La idea es simplificar las cosas al maximo. Como en todo proyecto valvular necesitamos dos tipos de voltajes uno alto para el circuito y otro mas bajo (6,3 o 12,6V) para los calefactores. Para evitarnos usar o un transformador especial o un tercer transformador vamos a aprovechar que tenemos acceso a la corriente alterna y construiremos un multiplicador de voltaje (con diodos y condensadores) y para los calefactores usaremos las 2 valvulas en serie (12,6V +12,6 = 25,2V) lo que nos da casi justo el voltaje que entrega el transformador.

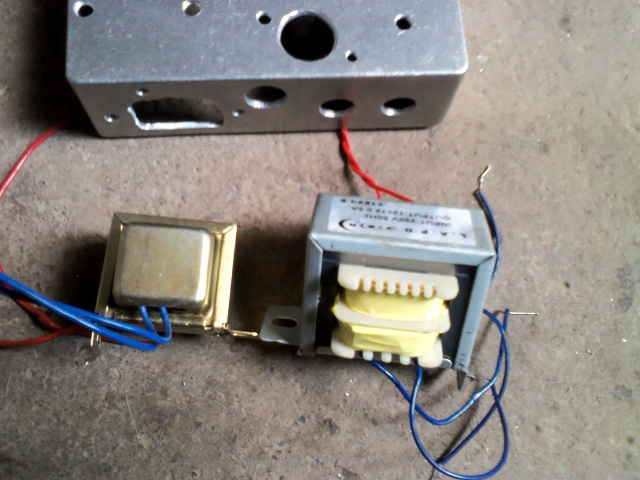

para el transformador de audio (redoble de tambores prprrprprprrrprprpr....) un transformador de 220V a 6V 300mA ... Si alguien puede conseguir algún transformador de menor voltaje va a obtener mejores resultados.

Si bien un transformador de voltaje no esta diseñado para convertir audio, si se puede. Claro no va ser la mejor opción que existe pero va a resultar. Recuerden que se trata de un ampli "económico". El transformador ideal seria de "220V a 0.38V" como no vamos a encontrar eso en ninguna parte buscamos el transformador mas pequeño que encontremos (con uno de 12V también funciona pero yo no recomiendo usar uno mayor de 6Volts).

Si alguien tiene la posibilidad y los recursos, puede usar un transformador "fender 22921" como transformador de salida.

LISTA DE MATERIALES

1 - Transformador 24V 1A
1 - Transformador 6V 300mA
1 - Caja aluminio (tipo Hammond 1590N1)
2 - Válvulas 12ax7
2 - Bases para válvulas 9 pines (para chasis)
1 - interruptor
1 - Led

3 - Condensador 47nF 50V
1 - Condensador 1uF 50V
1 - Condensador 10nF 50V
5 - Condensador 10uF 50V
1 - Condensador 100uF 160V
1 - Condensador 47uF 160V

1 - Potenciometro B50K
2 - Potenciometro A100K

2 - Resistencia 1K
1 - Resistencia 4,7K
1 - Resistencia 100K
1 - Resistencia 220K
2 - Resistencia 470K
1 - Resistencia 1M

5 - Diodos 1N4007



Construyendo paso a paso

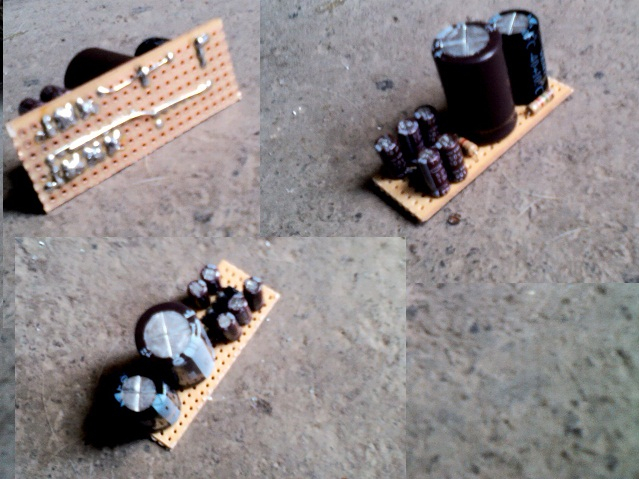

El circuito rectificador de corriente, que a la vez es multiplicador es bastante simple, lo monte sobre un circuito pre-impreso estandar.

en el fondo es un rectificado de media onda (un solo diodo) que se van sumando en cascada. La gracia es que cada condensador debe soportar solo la tensión que pasa en su tramo ( en este caso 24V) así que los condensadores de 10uF 50v trabajan cómodamente.

Esto que parece casi mágico convertir 24V en 160V no es gratis, de echo este método es de los mas ineficientes, la corriente se degrada mucho. No es lo mismo que en un transformador donde convertimos voltaje en amperaje, con este método el amperaje se degrada expotencialmente.... (por lo mismo ya partimos como base 24V un voltaje relativamente alto) lo bueno para nosotros es que, no necesitamos mucho amperaje en este proyecto. Es mas, es ventajoso que sea de este modo por que es "menos" peligroso que trabajar con las altas tensiones que encontramos en los amplis a tubos.

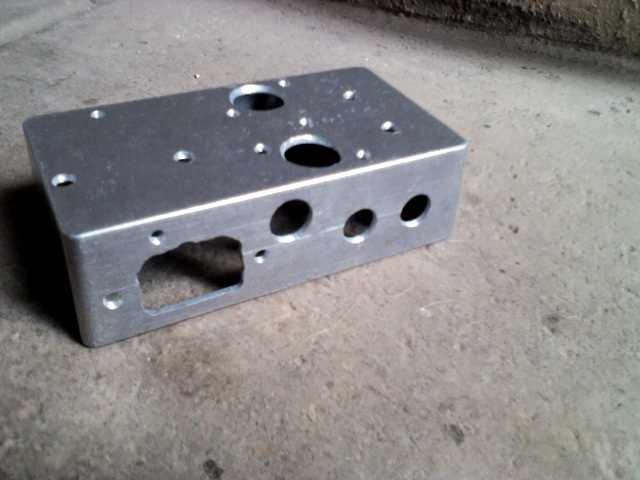

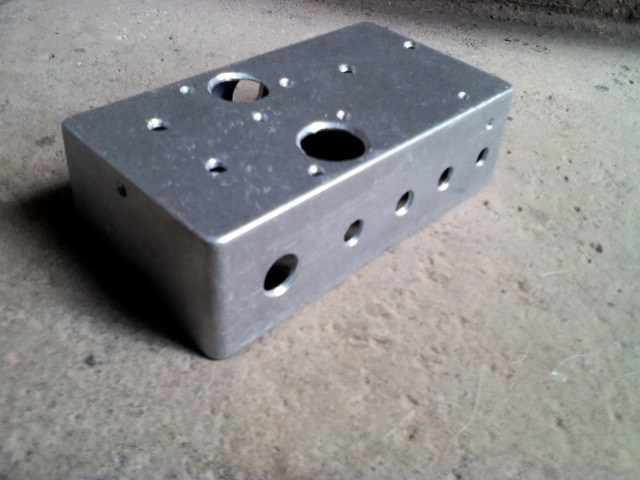

En las siguientes imagenes tenemos la caja de aluminio con todas sus perforaciones. Al final la unica pieza que me causo conflicto fue el porta fusible que chocaba al interior con otros componentes, al final decidí colocarlo en la parte superior

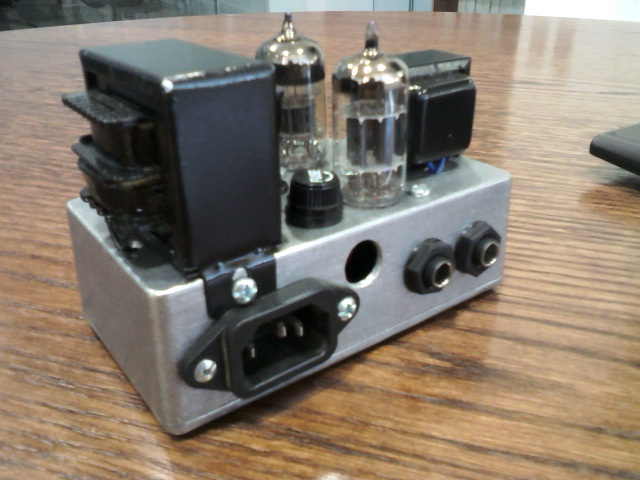

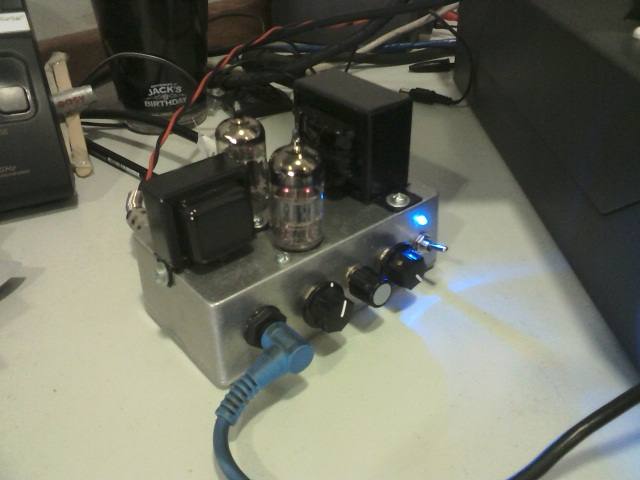

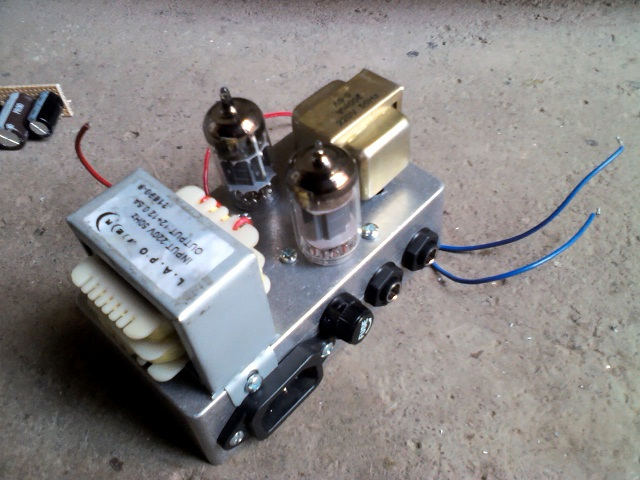

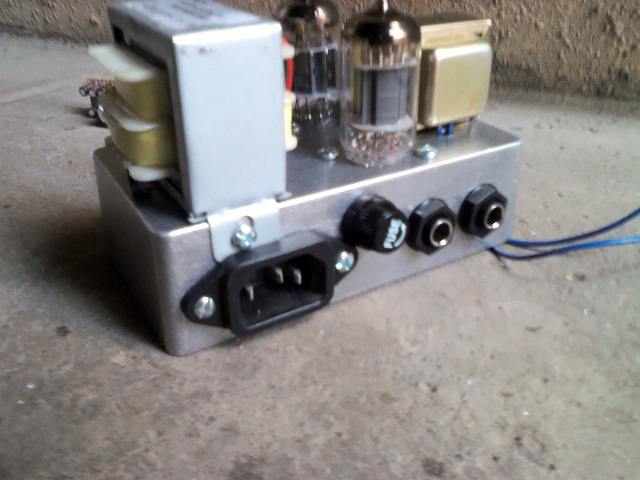

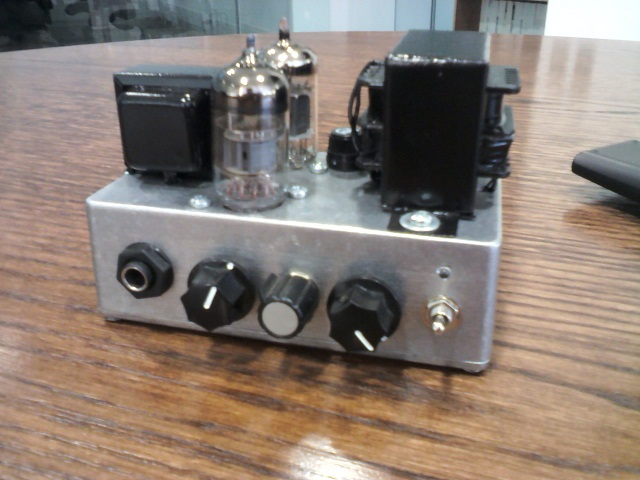

con la mayoría de los componentes en su lugar el proyecto ya va tomando forma




Mis videos DIY
https://www.youtube.com/user/robotekmania
Whatsapp +56999305980

Subir
4
#2 por robotekmania el 20/07/2013
Aqui dejo algunos videos

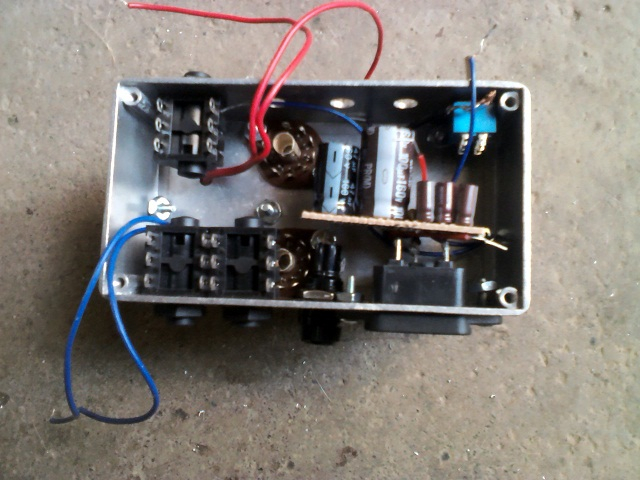

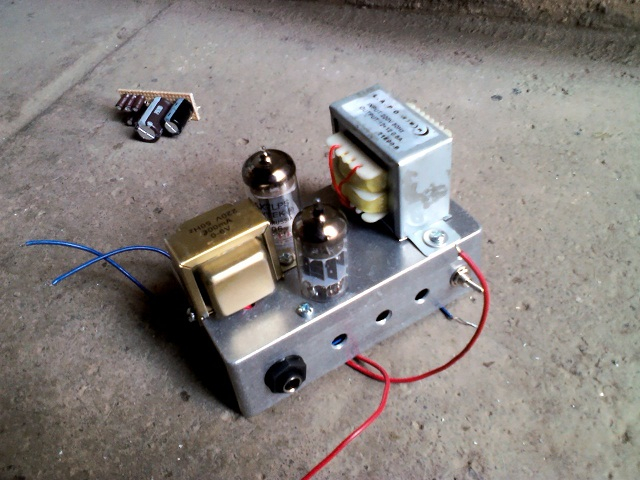

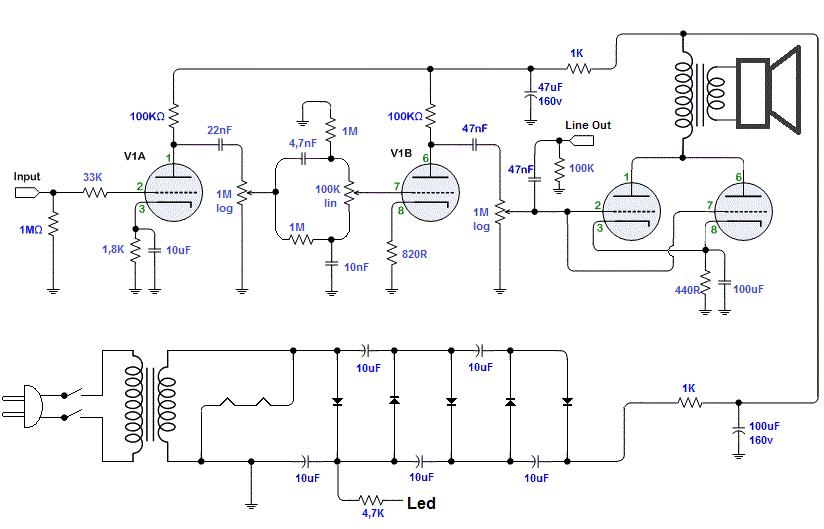

Esquema y algunas imagenes
