Instalacion pastilla rara DeArmond USA. No tengo ni idea

#1 por Noise el 02/04/2015
Pues ciertamente no tengo ni idea de como conectar esta pastilla DeArmond Gold Tone Humbucking que lleva ... 1,2,3,4 y nada menos que 5 cables, mas uno que se puede apreciar se conecta a la carcasa de la pastilla, o sea a masa.
La quiero colocar en sustitucuin de la actual pastilla del mastil en mi Tecaster Deluxe, pero esta solo lleva 3 cables con lo que ando perdido a mas no poder.
Alguien tiene alguna ligera idea para hecharme un cable ??? , nunca mejor dicho.

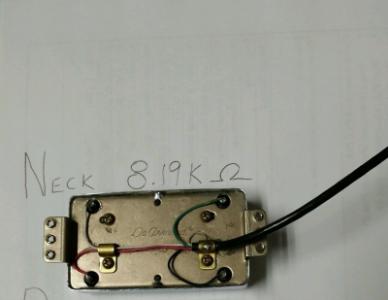

Adjunto imagen d ela pastilla y tambien el diagrama de la instalacion original de mi guitarra
Gracias
Archivos adjuntos:
zl8fjacgpx7evalv2ojs - copia.jpg
BBCode:
BBCode:

Jokin

Subir
#2 por Noise el 02/04/2015

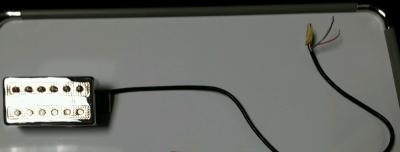

Creo que algo he sacado en claro con esta nueva imagen se ve hay realmente 3 cables,. verde , rojo y los demas estan unidos por lo que son de masa. Ahora solo me falta conocer cual es el vivo y todo solucionado.
Pues si alguien tiene informacion o idea de como averiguarlo le estaria muy agradecido
Archivos adjuntos:
v9hn2xgwtpl4r7fmamf7 - copia.jpg
BBCode:

Jokin

Subir
