Haciendo un Footswitch para el Fender Superchamp XD/X2

#1 por Kalandrakas el 07/12/2013
Tengo un Fender Super Champ XD, se le puede enchufar un pedal para cambiar de canal y activar o desactivar el efecto que tengas seleccionado.

He probado pedales de otros amplis que he tenido, y que también hacen la misma función (un Behringer y un Marshall) pero deben tener el cableado diferente porque ninguno me ha funcionado.

Como lo que se ve dentro del pedal no me parecía demasiado complicado, me he liado a intentar hacer uno. He buscado por la red y he encontrado un esquema en portugués que aunque no entiendo se ve bastante claro cómo hacerlo.

Aquí va como lo he hecho.

Material necesario:

- 1 caja Hammond 1590B (se puede utilizar cualquier otra)
- 2 Led 5mm (yo he utilizado unos de 3.2-3.4V, 20MA)
- 2 DPDT
- 1 diodo 1N4148, el que he utilizado tiene las siguientes especificaciones:
Current, Ifs max: 500mA
Forward Current Average: 150mA
Forward Current Avg Rectified, IF(AV): 150mA
Forward Current Max, If: 200mA
Forward Voltage Max, VF: 1V
Forward Voltage at If: 1V
-1 diodo Zenner, el que he utilizado tiene las siguientes especificaciones:
Number of Rectifiers: Single
Diode / Rectifier Type: Zener
Voltage-Rated: 5.1V
Power: 1W
Features: Zener Diodes
- 1 jack mono (también vale stereo)
- Soldador y estaño
- Broca de 12mm para los DPDT y Jack
- Broca de 5mm para los leds

Siguiendo el diagrama he hecho el montaje, todavía no tengo la caja Hammond, pero quería probar primero el circuito. Sólo tenía Leds azules, así que tengo el mismo color para los dos botones (Si consigo alguno rojo, se lo cambiaré al del canal)

Diagrama:

Esquema cableado visto por detrás:

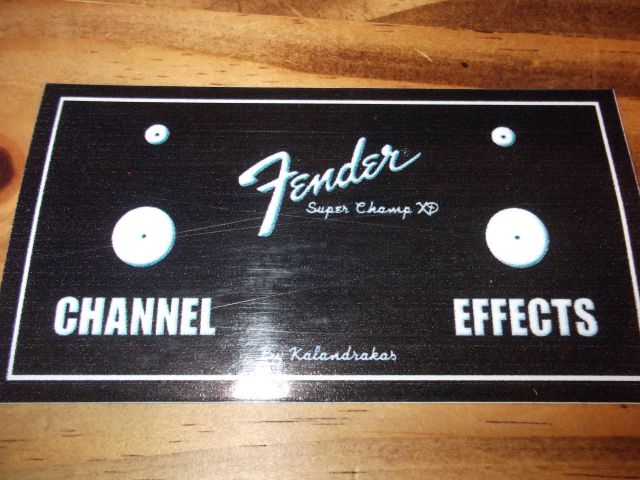

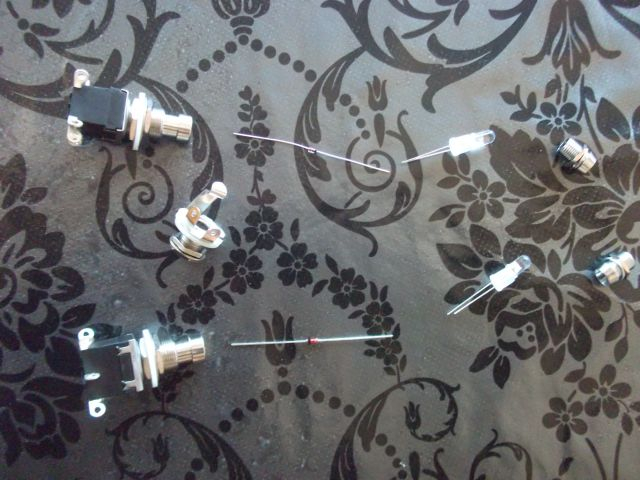

Componentes y vinilo:

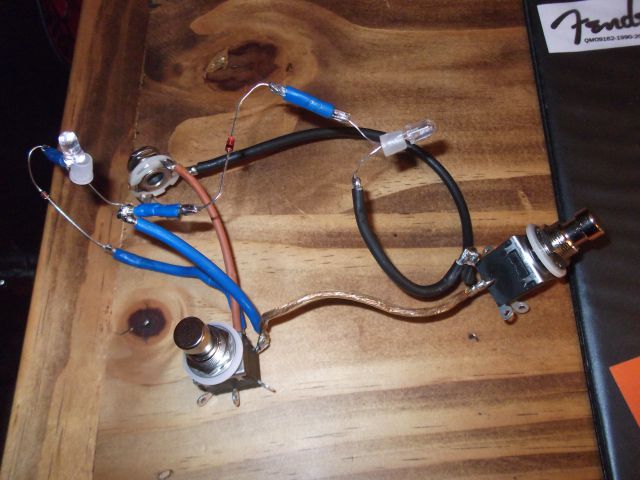

Cableado terminado:

Comprobación OK:

Plantilla para vinilo: (por si os animáis)

Cuando me llegue la caja pongo un vídeo con el pedal terminado.

Espero que a alguien le sirva de ayuda
:banda_rock:
Subir
1
#2 por M1000-iO el 07/12/2013
Qué bueno. Yo tengo el XD pero soy de letras y lo del DIY me queda grande. Además siempre uso nada más que el canal limpio con un pelín de reverb. Pero muy interesante aportación para quien tenga este ampli también y le venga bien el footswitch. Te dejo un +1.

Siempre me he preguntado desde mi ignorancia en estos temas si sería posible fabricar un footswitch con opción para sleccionar entre varias emulaciones y efectos en lugar de solo una opción...

Vine para aprender algo y me quedé por el compraventa: http://www.guitarristas.info/usuarios/1000-io/anuncios

Subir
1
#3 por Kalandrakas el 07/12/2013
milio77 escribió:
Siempre me he preguntado desde mi ignorancia en estos temas si sería posible fabricar un footswitch con opción para sleccionar entre varias emulaciones y efectos en lugar de solo una opción...


Graciax Milo77, mis limitaciones en el tema de DIY también son grandes, lo justo sé soldar para reparar mis cables. Pero en este caso solo es seguir las instrucciones, y parece que ha salido bien, sólo hay que tener cuidado con no poner al revés los leds y los diodos.

En cuanto a lo de poder seleccionar distintas emulaciones o efectos debe ser bastante más complicado jej a mí no me llega para tanto...

Saludos!, a ver si recibo ya la caja y lo puedo terminar ;) :guitarrista:
Subir
#4 por M1000-iO el 07/12/2013
Suerte entonces con las últimas fases del proyecto. Ya nos harás una demo! :D

Vine para aprender algo y me quedé por el compraventa: http://www.guitarristas.info/usuarios/1000-io/anuncios

Subir
1
#5 por Kalandrakas el 09/12/2013
Ya está todo montado y funciona ok!

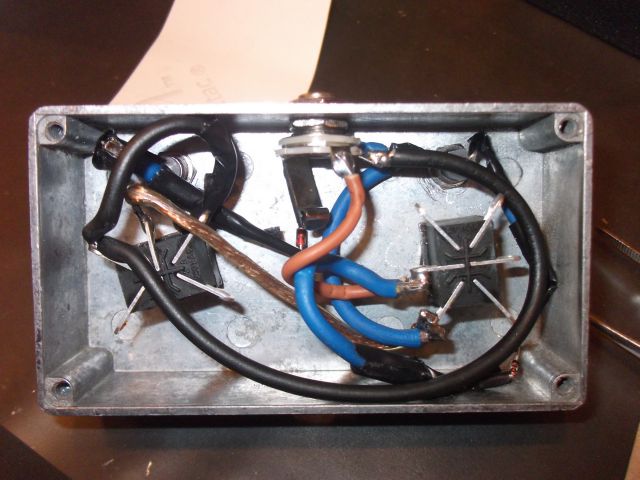

El cableado metido en el pedal:

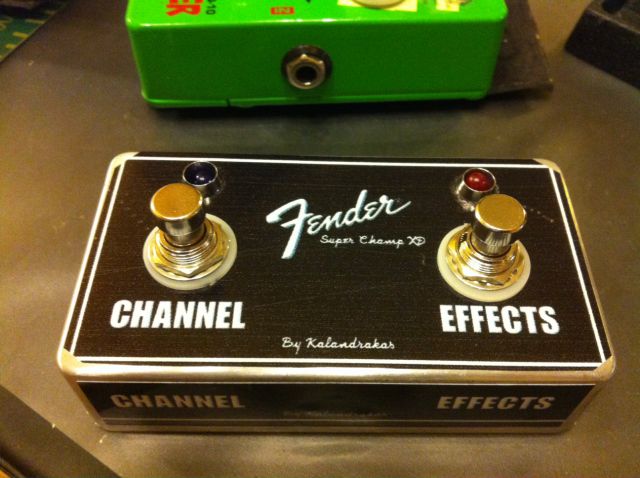

El pedal montado:

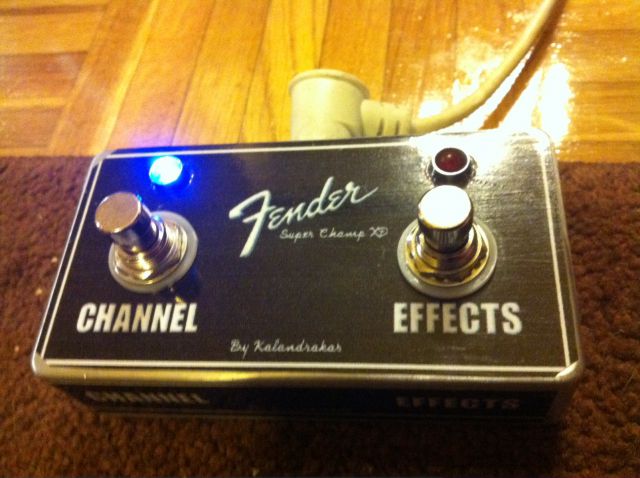

Con el Channel 2 activado:
Subir
#6 por Kalandrakas el 09/12/2013
Ahora un par de dudas para los expertos:

En las instrucciones del Ampli dice: "Si necesita un cable de pedalera mayor, use un cable de altavoz (sin blindaje) en lugar de uno de guitarra (con blindaje)." yo he utilizado uno de guitarra normal y funciona perfectamente, ¿por qué se supone que es mejor sin blindaje?

Cuando tengo activado uno de los dos leds ilumina bastante y si activo el otro a la vez bajan de intensidad, aunque no demasiado, pero se nota ¿a qué puede ser debido?

Gracias y saludos desde Pamplona!
Subir
#7 por M1000-iO el 09/12/2013
#6

Vaya, no sé resolverte tus dudas. Ya lo siento. Pero el footswitch te ha quedado de lo más aparente. :bien:

Vine para aprender algo y me quedé por el compraventa: http://www.guitarristas.info/usuarios/1000-io/anuncios

Subir
1
#8 por miguelbr83 el 10/04/2014
Necesito un pedal para un super champ, alguien me lo hace? Por faaaa??miguelbr83@gmail.com
Subir
#9 por Kalandrakas el 11/04/2014
El mío me está dando algún problemilla y tengo que repasar a ver si he puesto algo mal, de momento no me puedo comprometer a hacer ninguno para vender.
saludosssssss
Subir
#10 por Kalandrakas el 18/04/2014
#9

Solucionado! El esquema está perfecto.

El problema lo tenía en que había utilizado cables demasiado gordos (los que tenía por casa) y al meterlos en la caja no cabían bien y me hacían algún contacto. He cambiados los cables por los que se utilizan para pedales y funciona perfectamente, pronto subiré unas fotos.

:banda_rock:
Subir
#11 por Kalandrakas el 18/04/2014

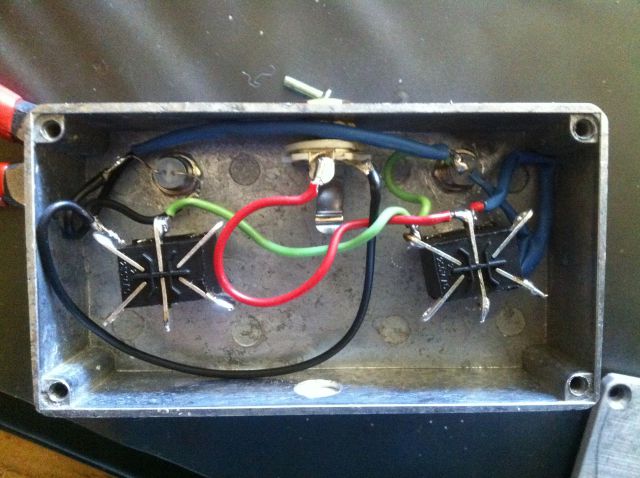

Añado una foto del nuevo cableado del cable, con los cables apropiados hay mucho más espacio y queda bastante más limpio.

Depaso le he cambiado un led azul por otro rojo y ahora los efectos van con el azul y el canal con rojo.

Subir
#12 por carlosas el 18/04/2014
Una pregunta , ¿sabes si con un footswitch de la marca Fender puede funcionar correctamente?
Tengo un Hot Rod Deluxe y me preguntaba si con el mismo pedal podría utilizar este ampli ya que estaba pensando en comprarlo.
El pedal consta con un pulsador para "clean/drive" y otro para cuando está el drive poner "more drive"

Gracias y un saludo!
