(Encuesta) Que Big Muff Pi te gusta mas?

  • 1
#1 por ppaappoo el 03/03/2010
Hola, hace tiempo que no escribo en el foro y hoy a al mañana me acordaba de este famoso pedal y de la gran cantidad de versiones que existen. Es por eso que abro este hilo, para elegir el que mas fanáticos tenga y hacer una pcb fácil, cómoda y con los potes en la placa porque no me gustan los cables, jajaj.

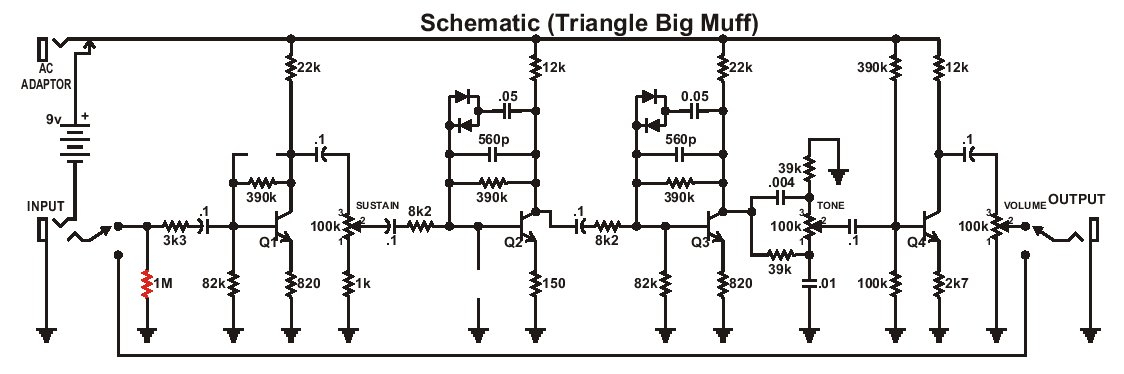

Triangle (first edition)

PNP transistors, FS36999
In the Singlecoil, the schematic is wrong, it says 10k pots when it's 100k, and the diodes and the 50n capacitor are reversed.

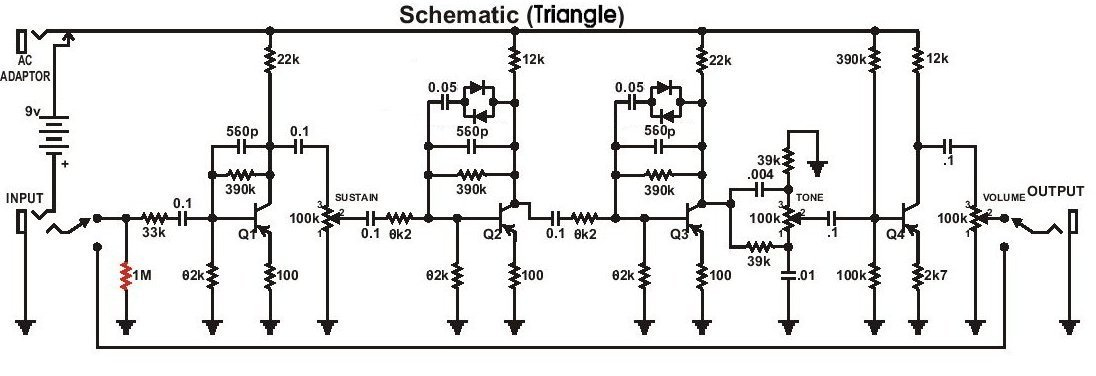

Triangle (second edition)

NPN transistors, 2N5133
Diodes and capacitor (50n) are placed reversed respect to the other triangle.
There's a capacitor missing, parallel to 390k resistor in the first transistor.
First resistor 3k3.
Missing resistor to ground in the second transistor.
Resistors from collector (or emiter in this case) to ground change in the first transistors, 820, 150 y 820 instead of 100, 100 y 100.

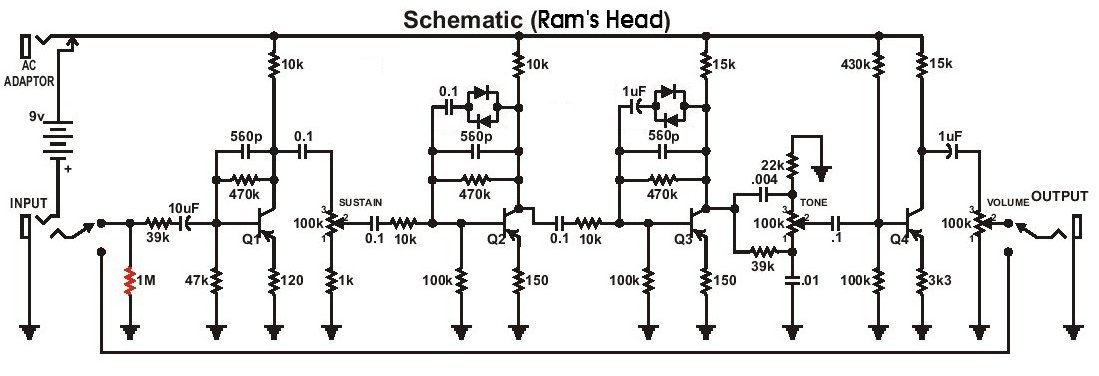

Ram's Head

PNP transistors, 2N5087

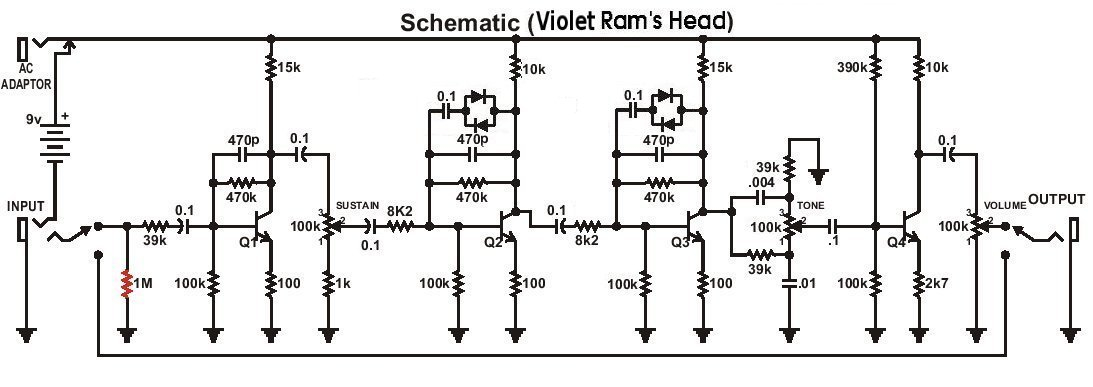

Violet Ram's Head

Transistors, NPN FS36999
Interesting, it's almost the same circuit as the third edition except that capacitors are 0.1u instead of 1u, which makes it less bassy, and a change on the tone section (the resistor to ground is 39k instead of 100k, wich makes it more mid-scooped, but not as much as the Ram's Head.
Also, in the second transistor, the resistor to +9V is 10k instead of 15k.

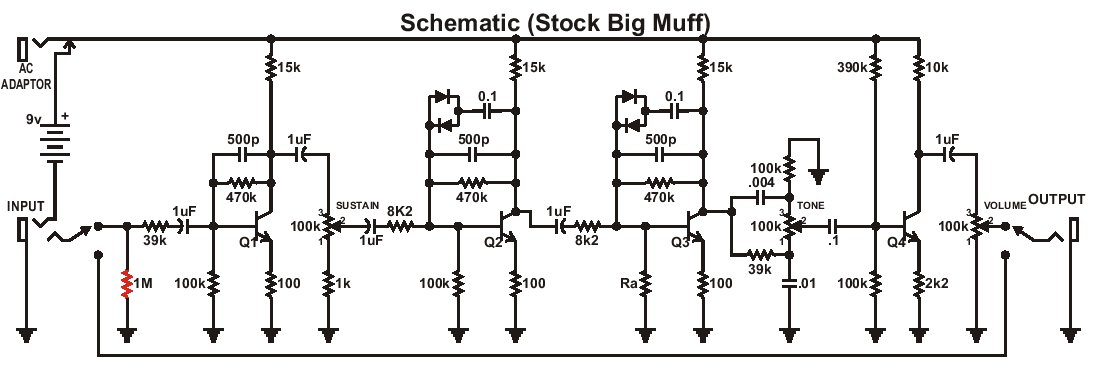

Third edition

Transistors, NPN 2N5088
Almost for sure, the missing resistor (Ra) is 100k. This is also the GGG version, though it changes capacitors from 1u to 0.1u.

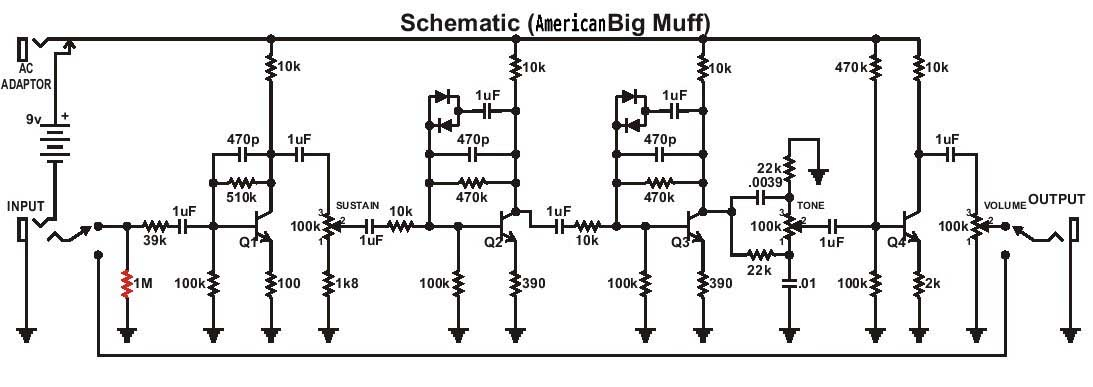

American Reissue

Closer to the russian versions. Not as dark sounding.

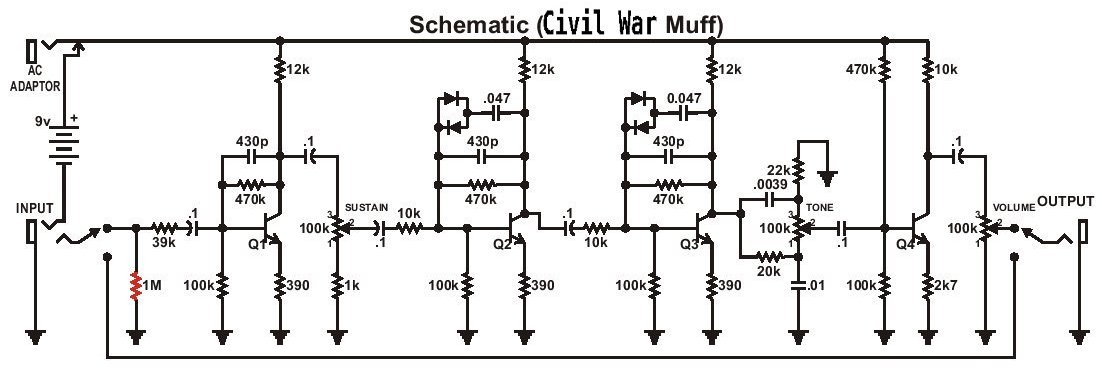

Civil War Russian

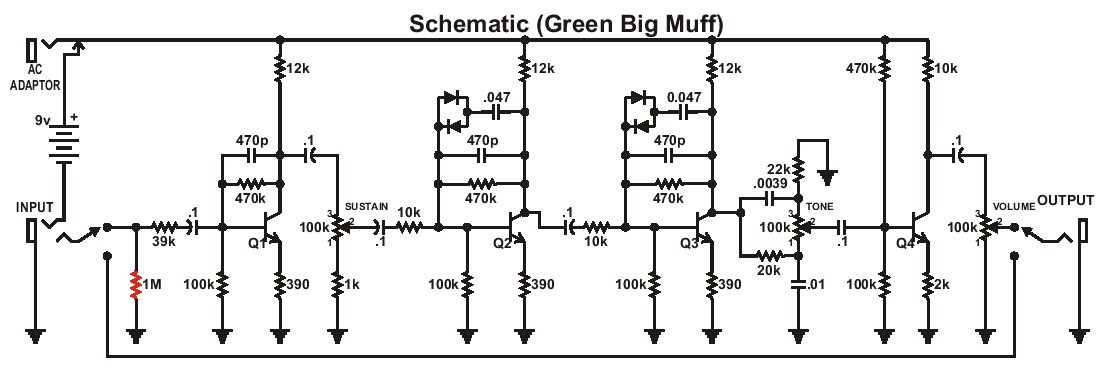

Green Russian


Current russian reissue

Differences with the green russian are insignificant, just three resistor values. The one that sets the minimum sustain passes from 1k in the green russian to 10k in the black reissue. The 20k resistor in the tonestack is now 22k, and the resistor to ground in the last trannie was 2k and now is 2k7.


Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
#2 por sergicanal el 03/03/2010
a mi eso me parece muy complicado xd

[cualquier semejanza con la realidad es pura coincidencia]

Subir
--334474--
#3 por --334474-- el 03/03/2010
Joder... ay algún articulo por el foro, que te explique en términos humanos y resumidos todo eso?
Subir
#4 por dark kloud el 04/03/2010
En pisotones tienen montados y explicados varios ... yo tambien pensaba montar uno pero estoy igual. No se cual elegir :p
Subir
#5 por David el 04/03/2010
A simple vista da la impresión de que se podría hacer una placa universal para todos ellos (como en algunos montajes de pisotones). Has pensado en esa opción?
Subir
#6 por ppaappoo el 04/03/2010
Dcr escribió:
A simple vista da la impresión de que se podría hacer una placa universal para todos ellos (como en algunos montajes de pisotones). Has pensado en esa opción?


Estaria bueno, el tema es que cambian los transistores en algunos casos.
habria q hacer uno que lo puedan hacer todos ya que en algunos lugares son dificiles de encontrar

Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
#7 por David el 04/03/2010
Aunque cambien creo que es posible diseñar una placa universal.

Las lineas de alimentación serían las mismas independientemente de la versión NPN o PNP y sólo sería cuestión de invertir la pila.

Si se dieran problemas con los patillajes de los transistores, hay varios truquillos para solucionarlo. Uno muy bueno es el que emplean en esta placa en la que duplican el pad del emisor para poder usar transistores con patillaje ECB o CBE: http://www.tonepad.com/getFile.asp?id=31

Sería cuestión de mirarlo :)

Saludos!
Subir
#8 por pantxo el 04/03/2010
por mi facultad hay carteles de un tipo que vende este cacharro por 50€zos...me tienta pero me parece caro...

si necesitais ayuda en el diseño de la pcb aqui me teneis para lo que querais...

SALUD
Subir
#9 por ppaappoo el 04/03/2010
pantxo escribió:
por mi facultad hay carteles de un tipo que vende este cacharro por 50€zos...me tienta pero me parece caro...

si necesitais ayuda en el diseño de la pcb aqui me teneis para lo que querais...

SALUD


Ah muy bien, seguro a vos te va a salir mas barato hacerlo. La ida es usar la placa de gaussmarkov.net que es esta


Y hacer esta mod para que los tres potes esten al frente y no usar cables


Tambien se podria dar un poco mas de espacio entre los componentes para que no sea un dolor de cabeza armarlo

Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
#10 por David el 04/03/2010
Nos lo bajamos al taller hasta que terminemos el proyecto ;)
Subir
#11 por ppaappoo el 04/03/2010
Dcr escribió:
Nos lo bajamos al taller hasta que terminemos el proyecto ;)


Ok, gracias.

Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
#12 por dark kloud el 08/03/2010
Por si te interesa, encontré esto ... es demasiada información para mi XD

http://www.kitrae.net/music/big_muff_history.html
Subir
