duda pedal

#1 por tavi100 el 02/03/2010
hola, que tal? les cuento, tengo pensado hacerme un pedal de distorsion, y tengo una duda respecto al diagrama:

no se donde va el led ni el switch 3pdt:no_lo_se:
si alguien podria decirme donde se realiza la conexion estaria muty agradecido, desde ya muchas gracias, un saludo!
Subir
#2 por dark kloud el 02/03/2010
El esquema para el led y el 3PDT lo han comentado ya muchas veces.

Mirate esto, abajo donde explica el 3PDT ;)

Acerca del "True ByPass"Untitled
Subir
#3 por tavi100 el 02/03/2010
gracias!ya entiendo:risa: te agradezco.:ok:
Subir
#4 por peznegro el 13/05/2010
tengo hecho este efecto,, pero mi duda es cuales son los polos del 3pdt? horizontales o los verticales?
Subir
#5 por choki el 13/05/2010
Alguien escribió:
tengo hecho este efecto,, pero mi duda es cuales son los polos del 3pdt? horizontales o los verticales?


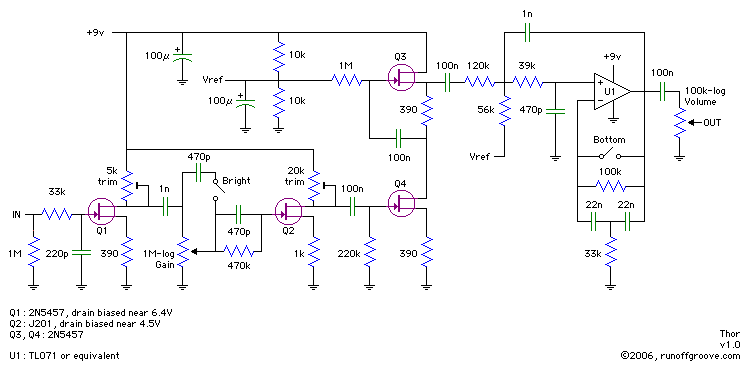

Los pines del 3PDT se han de orientar horizontalmente, a ver si con esta imagen te queda más claro:


Un saludo!
Subir
#6 por peznegro el 14/05/2010
ok grax,, choki¡¡¡¡
Subir
