Diagrama Seymor Duncan

#1 por Juan Carlos el 05/04/2014
Buenas tardes, quería pedir un favor si algún forero me puede colaborar.
Resulta que tengo un juego de dos Humbuckers y un sigle coil, son los siguientes
Seymor Duncan Black Winter para el puente
Seymor Duncan Hot rails en el medio
Seymor Duncan invader en el cuello
Tengo un pote de volumen 500k
Pote de tono 500k
Y el selector de 5 posiciones

Creo que algún cable esta mal, me dijeron que era el cable de masa, sucede que así este en clean tiene un ruido que desaparece al tocar alguna parte metálica de la guitarra, compre el cautil y el estaño para poder soldar cables, pero necesito un diagrama para el circuito, y así poder revisar, ya que veo algunos cables sueltos y otro soldados, si alguien tiene el diagrama seria de gran ayuda. aquí un foto, no se ve muy claro.
Subir
#2 por angelred el 05/04/2014
Hola a ver si te vale el primer enlace es para dos humbucker y la single, y el segundo por si tuvieras que buscar algo mas por la hot rail

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSH_

http://www.seymourduncan.com/support/wiring-diagrams/
Subir
#3 por Juan Carlos el 05/04/2014
Gracias, pero no me carga, aparece la pagina para escoger la opciones. he estado mirando en los listados de cada pestaña pero no doy, cual opción fue la que escogió para los 2 humbucker y el single coil ?
Subir
#4 por mariolo_o el 05/04/2014
A ver si este te puede servir de algo
http://www.ibanez.com/supportResources/wiring/W97019.gif

Saludos
Subir
#5 por Juan Carlos el 06/04/2014
Gracias, voy a revisar a ver si puedo solucionar con este diagrama :rock:
Subir
#6 por Juan Carlos el 07/04/2014
No me sirvió ningún diagrama corresponde a lo que veo en mi guitarra, alguien mas que me pueda aportar alguna información :preocupado:
Subir
#7 por ro_bcn el 07/04/2014
Buenas Compañero.

Una consulta, tu guitarra tiene 3 humbuckers no?
Si no he leído mal tienes la del puente y mástil en formato "doble" y la del medio es una humbucker en formato simple (hot rail). Es así?

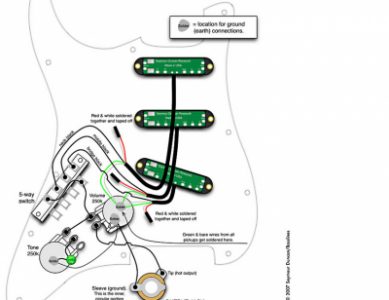

Te dejo una imagen por si fuera este caso
Archivos adjuntos:
esquema pastillas.png
BBCode:
Subir
1
#8 por Juan Carlos el 07/04/2014
Muchas gracias por la colaboración, me guié por ese diagrama y volví a re soldar todo y ya quedo perfecta. :super_icono:
Subir
#9 por ro_bcn el 07/04/2014
Me alegro que quedara todo bien! ;)
Subir
#10 por mariolo_o el 08/04/2014
Que bien que ya te quedo al pelo, felicidades
Subir
