Construcción de Resonator tipo Dobro.

#61 por Juanmi91 el 06/07/2010
Que bien se va viendo ya...
Subir
#62 por lugaca el 09/07/2010
Bueeno, pues aquí dejo un pequeño avance, pero que creo que era digno de mencionar, porque vaya tela la hartá de curro que me ha llevao!!!!

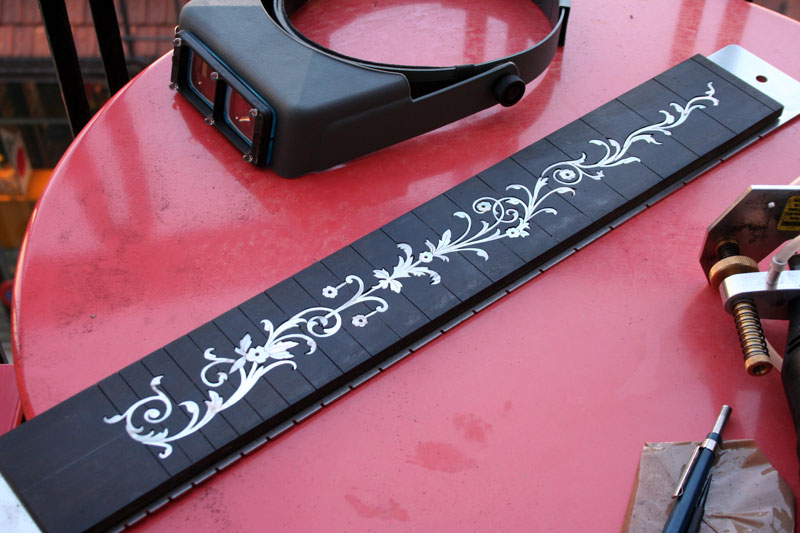

Por fín he terminado de incrustar la filigrana en el diapasón. Por ahora solo está presentada, es decir, dentro de su hueco, pero no pegada. Es simplemente una forma de comprobar que todo encaja en su sitio, que dada la cantidad de piezas que tiene, ya es casi un milagro...


Pues nada, eso era... cuando lo tenga pegado con el epoxi y demás, pondré el proceso.

Un saludo! :saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#63 por tiqwo el 09/07/2010
:shock::shock::shock:

:aplausos::aplausos::aplausos:

me encuentro mal....llevarme a un bar.
http://www.guitarristas.info/foro/gr...-del-foro.html

Subir
#64 por turboloco el 09/07/2010
UAU!!!! :ok: realmente precioso...

:brindis:

Saber es relativamente fácil. Querer y obrar de acuerdo a lo que uno quisiera, es siempre mas duro - Aldous Huxley.

Subir
#65 por toshiki el 10/07/2010
La verdad es que está quedando espectacular. Cada vez tengo mas ganas de verla acabada.
Subir
#66 por messias el 14/07/2010
:shock:
:aplausos:
:brindis:
:yahoo:
:ok:

Esta ha sido mi reaccion en orden, mas o menos, enhorabuena :D

We few, we happy few, we band of brothers.

Subir
#67 por lugaca el 19/07/2010
Mola que vaya gustando cómo va el tema... Gracias a todos por los comentarios.
Os dejo por aquí algunos avances.

De entrada he terminado por fín con la incrustación del diapasón. Este ha sido el proceso:

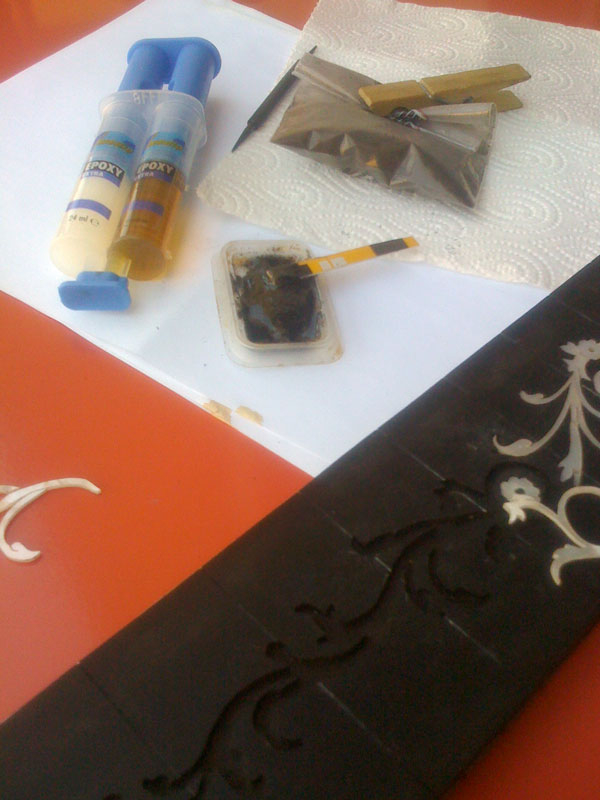

Tras tenerlo todo metido en su hueco, tocó sacarlo por partes para rellenar los huecos con una mezcla de epoxi y limadura del ébano (la fuí guardando mientras fresaba el hueco para la madreperla). De esta forma cuando seca, se queda del mismo color que la madera, y no se ven las holguras entre la madreperla y el ébano.

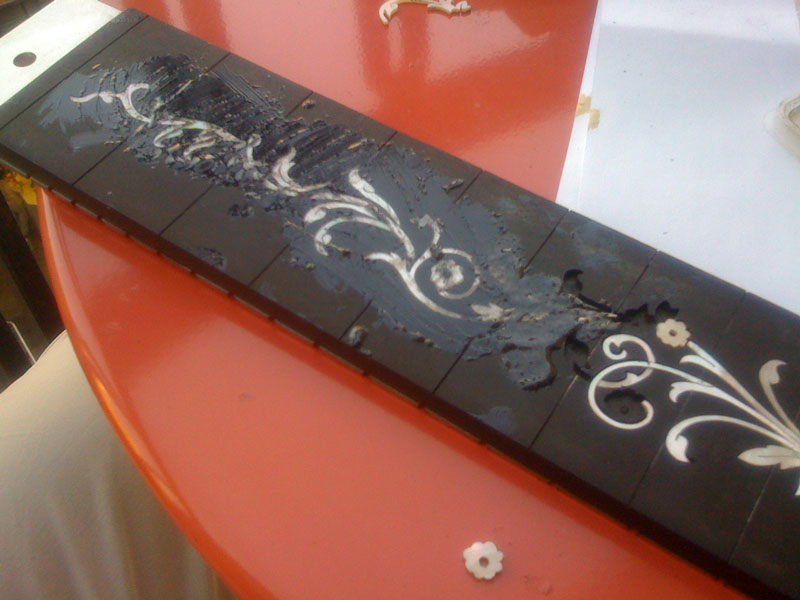

Rellenado el hueco, se mete la madreperla:

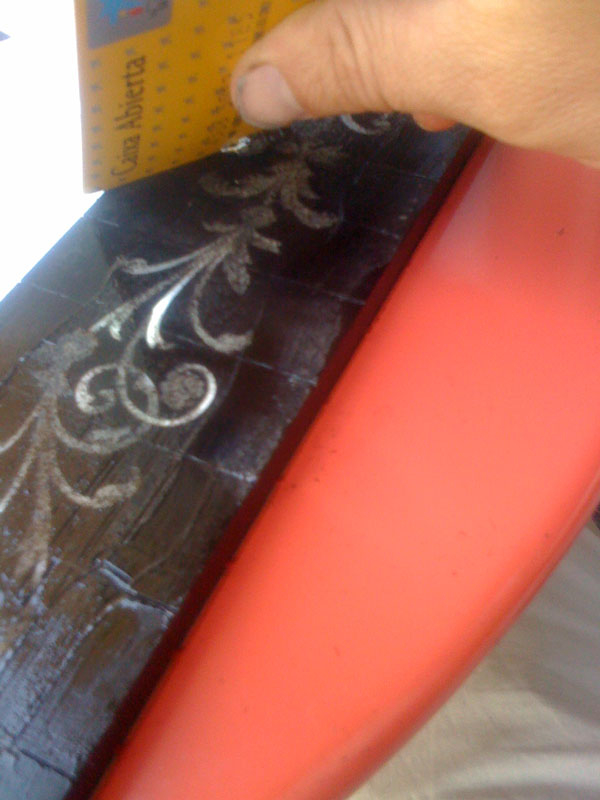

Y el epoxi que rebosa por los huecos, se aplana con una tarjeta (así al menos lo hago yo, creo que es una buena forma de que se llene hasta el más mínimo hueco...)

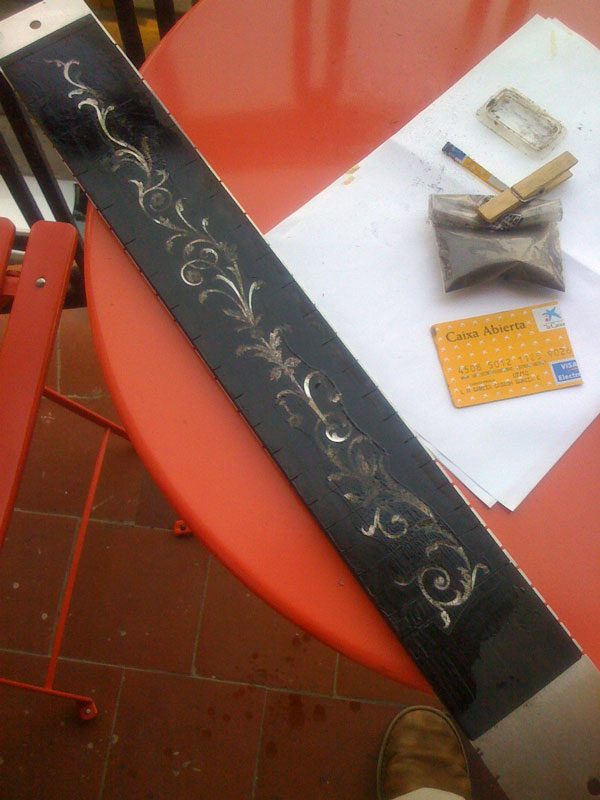

Aquí el diapasón con toda la incrustación y pringaito de epoxi:

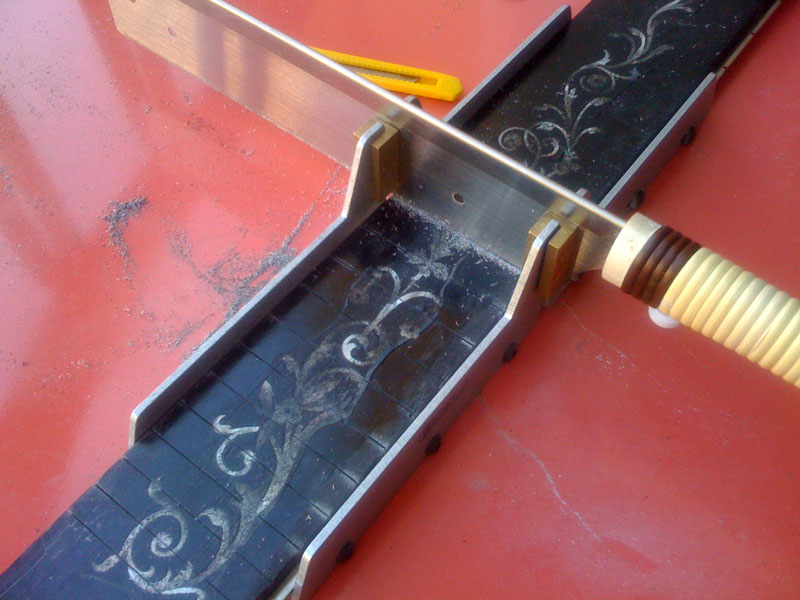

Una vez que el epoxi seca, normalmente en unas 24 horas, se queda duro como una piedra, y es el momento de volver a abrir las ranuras para los trastes...

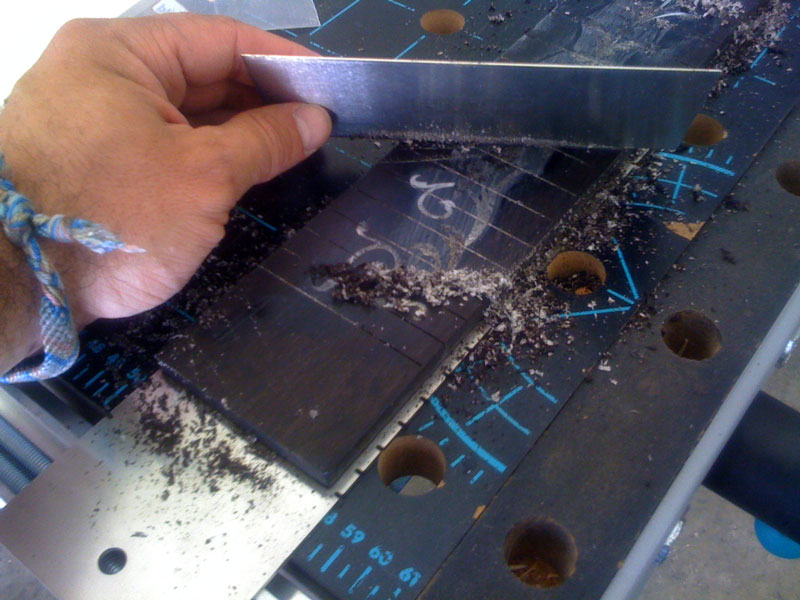

...y de quitar el exceso de epoxi e igualar, para que queden madera y madreperla al mismo nivel:

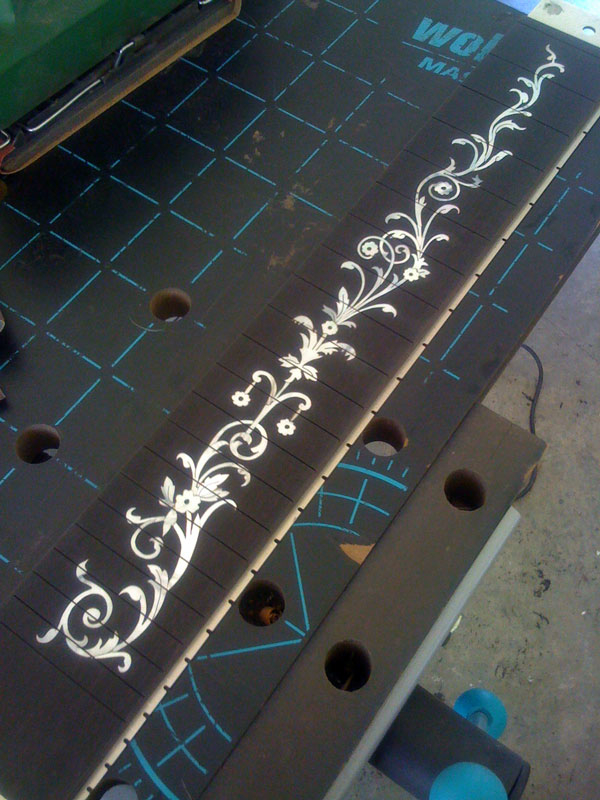

El proceso ha sido a base de cuchilla de ebanista, lija, cuchilla de ebanista, lijadora eléctrica, cuchilla de ebanista... y así como cerca de tres horas... pero el resultado ha merecido la pena... jejeje:


Tanto tiempo me ha llevado el jodío ébano (duro es el cabr...) que solo he podido hacer un par de cosas más:

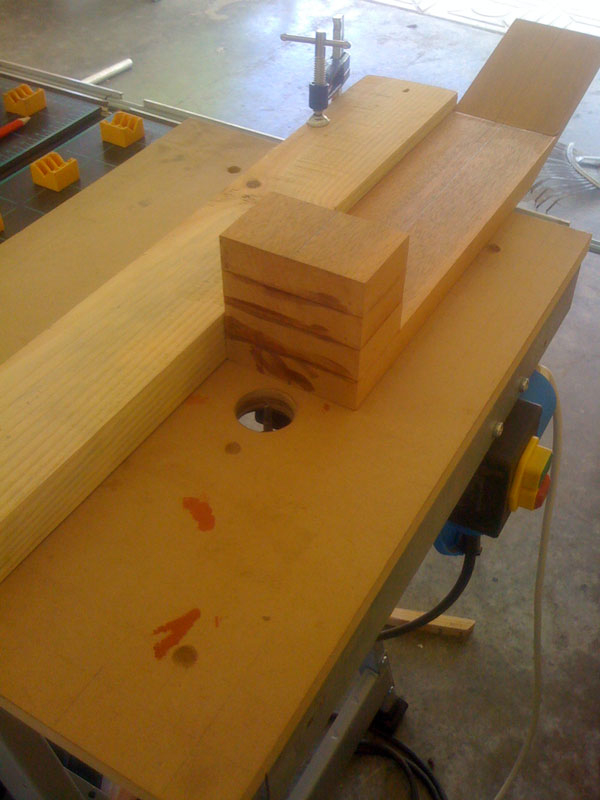

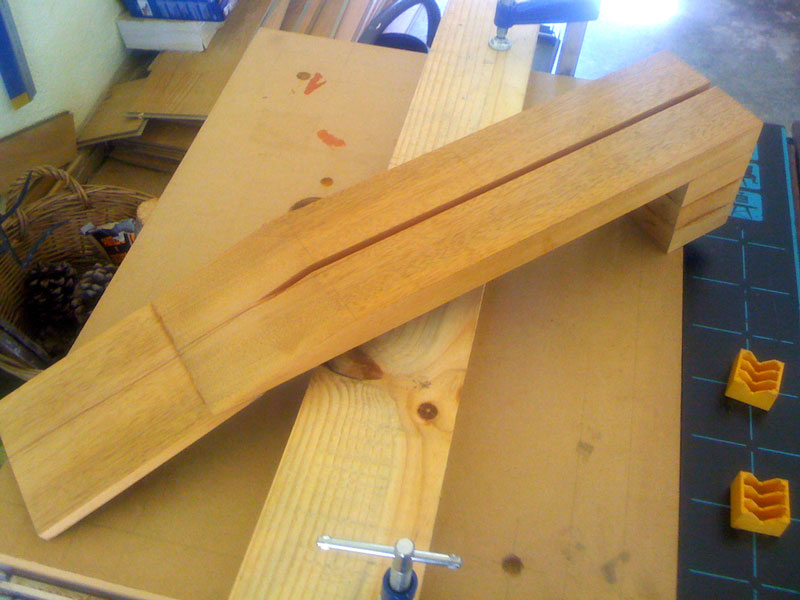

Por un lado, la ranura para el alma en el mástil:


Como siempre, en varias pasadas para no quemar la fresa, ni la fresadora, que sería más jodido... :D

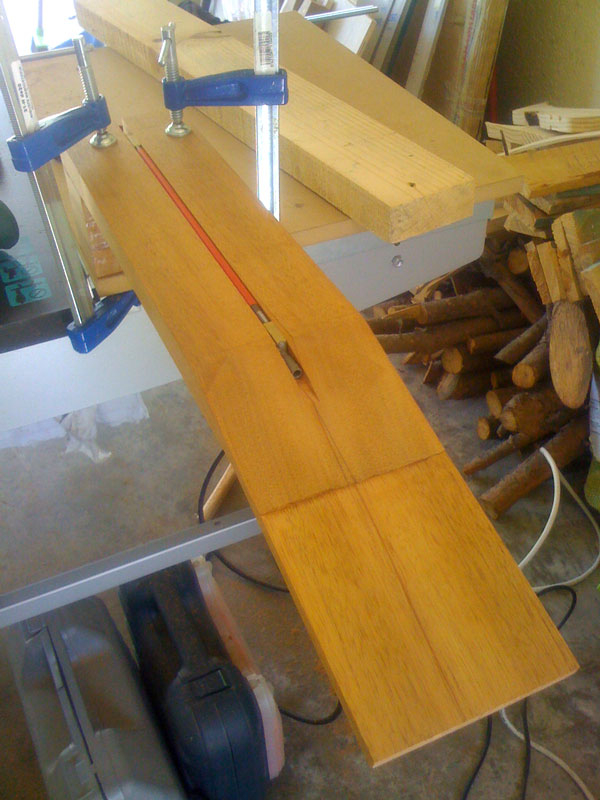

Helo aquí ya en su sitio (pero aún sin pegar...):

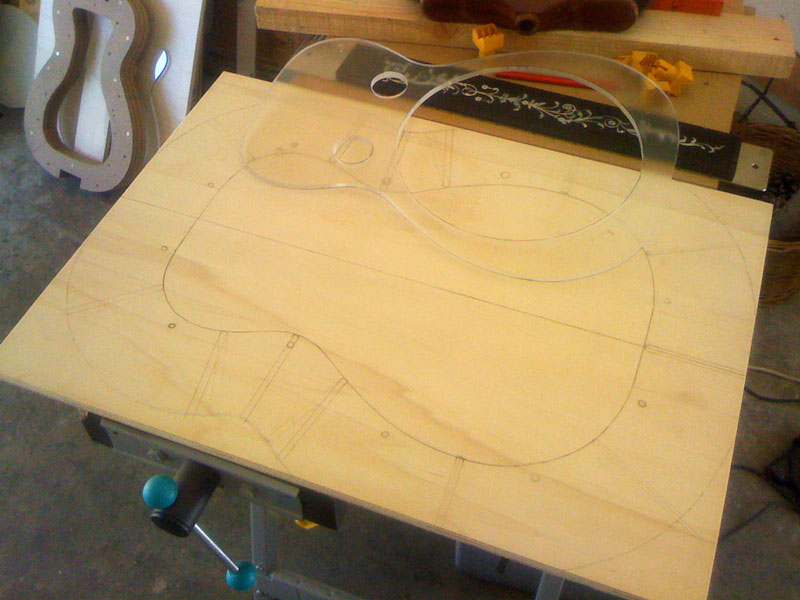

Y en segundo lugar he comenzado a hacer la solera. Es una especie de base que se utiliza para montar la guitarra. Lo ví en un libro de construcción de guitarras acústicas de un luthier inglés, y decía que era muy utilizada por los luthiers españoles para hacer guitarras españolas. Yo no había oído hablar de ella en mi vida, pero me ha parecido un invento del copón, así que voy a montarmelo para esta guitarra, y así ya la tengo para futuras...

Se trata básicamente de una plancha de contrachapado de 16mm con varios railes y orificios donde sujetar diferentes elementos de presión con los que fijar la posición de los aros, tapas, etc..


Partiendo de la forma de la guitarra, se dibuja el resto, y luego se cortan los "railes" y se ponen tuercas de araña en los agujeros. A estos se podrán sujetar varillas roscadas con diferentes medios de presión para la tapa y trasera, mientras que los railes servirán de guia para unas piezas en forma de "L" que harán presión en los aros.
Lo bueno, es que puede servir para diferentes formas de guitarras.


Y así lo llevo por ahora, ya mostraré la solera cuando esté terminada, y probablemente empiece a practicar con aros para ver cómo se me da lo de darles forma con la plancha. Ya pondré por aquí los avances.

Un saludo a todos!!! :saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#68 por turboloco el 19/07/2010
wenas...que curioso esto de la solera, si realmente te agiliza la faena te plagiare la idea para un proyecto acustico que tengo en mente...jejejejeje:p
Question:leyendo:: el alma tb es de stewmac o la has pillado por aqui (españa)? es que he estado mirando en Madinter y es distinta, alomejor no es de doble accion como la tuya...nose...

Saludos y otro +1 pa ti por la currada del diapason...:brindis:

Saber es relativamente fácil. Querer y obrar de acuerdo a lo que uno quisiera, es siempre mas duro - Aldous Huxley.

Subir
#69 por albeckh el 19/07/2010
:aplausos: caramaba menudo proyecto, cuando veo este tipo de trabajos se me viene la ida de que bueno hubiese sido aprender a moldear la madera de ese modo jeje, seguiré los avances del mismo :si:

Albeckh en youtube: http://www.youtube.com/user/albeckh

Subir
#70 por damiblack el 19/07/2010
dio a quedado perfecto el mástil
como e de una tienda o_o

http://www.myspace.com/bentrai
http://huecox.blogspot.com

Subir
#71 por lugaca el 19/07/2010
Turboloco escribió:
wenas...que curioso esto de la solera, si realmente te agiliza la faena te plagiare la idea para un proyecto acustico que tengo en mente...jejejejeje:p
Question:leyendo:: el alma tb es de stewmac o la has pillado por aqui (españa)? es que he estado mirando en Madinter y es distinta, alomejor no es de doble accion como la tuya...nose...

Saludos y otro +1 pa ti por la currada del diapason...:brindis:


Pues nada, pondré con detalle lo de la solera según la vaya haciendo.

En cuanto a lo del alma, efectivamente, es de stewmac, y si, de doble acción, por eso las pillo... nunca se sabe!

Un saludo!

Por cierto, gracias por el +1, que siempre hace ilu... Jejeje

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#72 por klouns el 19/07/2010
ufff que trabajazo llevo viendo el tema desde que empezaste pero no habia posteado, pero dios al ver como quedo ese diapason tenia que decirte que eres un maestro:aplausos::aplausos::aplausos: ya quisiera yo hacer trabajos asi:|

Suerte en el proyecto y si todo sigue como hasta ahora sera un resonador de ensueño

Saludos:brindis:
